玻镁风管与传统镀锌钢板风管加保温的比较玻镁风管是玻璃纤维氯氧镁水泥通风管道的简称，以改性氯氧镁水泥为胶凝材料，以中碱或无碱玻璃纤维布为增强材料，以绝热用模塑聚苯乙烯泡沫塑料等为芯材而制成的风管叫玻镁风管。
根据生产工艺不同，玻镁风管分为整体成型风管和组合成型风管。
整体成型风管的习惯名称叫“无机玻璃钢风管”，组合成型风管习惯称为玻镁风管。
镀锌钢板风管属于传统产品，具有广泛的用途和使用产所，其优缺点早已被广大用户所了解认同，它最适合无腐蚀、干燥气体的输送。
玻镁风管与镀锌钢板风管的性能比较目前市面上的无机玻璃钢风管大都为非正宗产品，这种产品存在着重量偏大，运输不便，安装与土建尺寸配合难的缺点；存在着手工制作返卤、泛霜、湿强度差等问题。
许多企业生产的无机玻璃钢风管使用高碱玻璃纤维布，会造成风管开裂、断裂等质量事故。
目前市面上的玻镁风管往往存在以下质量问题：一、风管耐久性差风管耐久性差主要是没有科学的摩尔比计算，氯化镁和氧化镁克分子量配比是有科学依据的，是要根据氧化镁的活性镁含量的测定来确定氯化镁的用量。
但是不合格产品生产企业不知道氧化镁活性含镁量的测定，更不知道摩尔比的合理值。
只知道氧化镁加卤水，固化后成风管。
其风管剩余氯离子含量大，遇上潮湿的空气环境易返卤，软化系数低，使用寿命短。
软化系数是风管板浸水48小时后的强度与不浸水的强度之比，比值越大，软化系数就越大，使用寿命就越长。
科学配方的风管板软化系数可在90% 以上，而一般玻镁风管板软化系数在75%以下，使用寿命令人担忧。
二、风管承载力差影响风管承载力的因素有泡沫板的强度和泡沫板两表面的氯氧镁水泥层强度。
泡沫板的密度与强度是直接关系的，要求达到20kg/m3。
采用中碱玻璃纤维布增强，泡沫板与两面的氯氧镁水泥层是一次性复合成形的，风管板的承载力大于1000N。
但是，不合格产品的生产企业并不知道技术要点，生产风管用的泡沫板密度有12kg/m2左右的，有的采用高碱玻璃纤维布增强（高碱布的寿命不到两年，国家禁止使用），还有泡沫板两面的氯氧镁水泥板是后粘接的（有的还用了有机胶），这种风管的承载力差，风管承受不了风压，造成风管破损只是时间长短问题。
彩钢酚醛复合风管对比镀锌铁皮风管核心提示：镀锌铁皮风管的最内层为镀锌铁皮，外裹玻璃棉等保温材料(如采用橡塑保温材料，则防火性能大大下降)，最外面再采用铝箔缠绕，这使镀锌铁皮风管的最内层为镀锌铁皮，外裹玻璃棉等保温材料(如采用橡塑保温材料，则防火性能大大下降)，最外面再采用铝箔缠绕，这使得铁皮风管的自重大、施工安装费工费时、外观差、气密性低、输送过程冷/热量损失大。
与镀锌铁皮风管相比，彩钢酚醛风管具有以下优势：1、高效保温，节省能源消耗。
彩钢酚醛风管内层为享有“保温之王”称号的酚醛泡沫[2]，因此其导热系数仅为0.022~0.026 W/(m·K)，而铁皮风管的导热系数为0.035~0.043 W/(m·K);彩钢酚醛风管在工厂一次成型，而铁皮风管需在现场进行保温，容易形成冷桥，导致其保温效果迅速下降;彩钢酚醛风管特有的连接方式保证了通风系统具有优良的气密性，减少了冷/热空气输送过程中的泄漏。
据测算，在输送同样冷/热量时，铁皮风管的冷/热量损失为15%，而彩钢酚醛风管的冷/热量损失低于2%。
2、屏蔽粉尘，抑菌防水，保证健康环境。
彩钢酚醛风管不需现场保温，内表面复合铝箔，使气流与保温材料隔绝开来，形成严密的防粉尘屏障;铁皮风管需要在现场进行保温，施工过程中岩棉、玻纤棉会对工作人员健康造成影响。
彩钢酚醛风管的内壁涂有专用胶水，可抑制细菌在风管内孳生;铁皮风管由于冷桥的存在，容易形成冷凝水，使得风管内部容易起霉，从而对送风造成污染[3]。
3、吸声降噪，营造宁静空间。
酚醛泡沫可充分吸收气流中的各种噪声能量，而彩钢板的密度大，具有良好的隔音效果，因此彩钢酚醛风管具有类似管式消声器的消声效果。
铁皮风管由于需要在现场施工，其下料及咬口过程中可能会出现配合不匀的现象，因此在运行中将带来管道的震动及噪声。
4、自重轻，可降低建筑荷载。
彩钢酚醛风管的容重为2.98 kg/m2，而铁皮风管(0.8 mm 厚)的容重为7.08 kg/m2，因此采用彩钢酚醛泡沫就可以大大减轻建筑的结构荷载，增大建筑的安全系数，这对框架式钢结构建筑尤为有利。

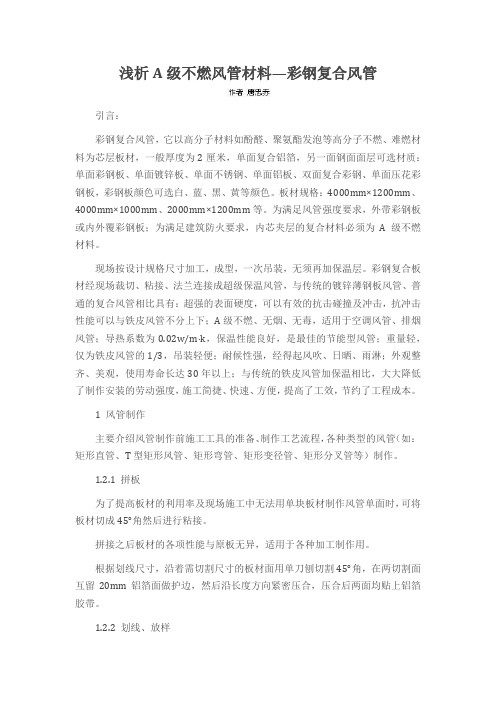

浅析A级不燃风管材料—彩钢复合风管引言：彩钢复合风管，它以高分子材料如酚醛、聚氨酯发泡等高分子不燃、难燃材料为芯层板材，一般厚度为2厘米，单面复合铝箔，另一面钢面面层可选材质：单面彩钢板、单面镀锌板、单面不锈钢、单面铝板、双面复合彩钢、单面压花彩钢板，彩钢板颜色可选白、蓝、黑、黄等颜色。
板材规格：4000mm×1200mm、4000mm×1000mm、2000mm×1200mm等。
为满足风管强度要求，外带彩钢板或内外覆彩钢板；为满足建筑防火要求，内芯夹层的复合材料必须为A级不燃材料。
现场按设计规格尺寸加工，成型，一次吊装，无须再加保温层。
彩钢复合板材经现场裁切、粘接、法兰连接成超级保温风管，与传统的镀锌薄钢板风管、普通的复合风管相比具有：超强的表面硬度，可以有效的抗击碰撞及冲击，抗冲击性能可以与铁皮风管不分上下；A级不燃、无烟、无毒，适用于空调风管、排烟风管；导热系数为0.02w/m·k，保温性能良好，是最佳的节能型风管；重量轻，仅为铁皮风管的1/3，吊装轻便；耐候性强，经得起风吹、日晒、雨淋；外观整齐、美观，使用寿命长达30年以上；与传统的铁皮风管加保温相比，大大降低了制作安装的劳动强度，施工简捷、快速、方便，提高了工效，节约了工程成本。
1 风管制作主要介绍风管制作前施工工具的准备、制作工艺流程，各种类型的风管（如：矩形直管、T型矩形风管、矩形弯管、矩形变径管、矩形分叉管等）制作。
1.2.1 拼板为了提高板材的利用率及现场施工中无法用单块板材制作风管单面时，可将板材切成45°角然后进行粘接。
拼接之后板材的各项性能与原板无异，适用于各种加工制作用。
根据划线尺寸，沿着需切割尺寸的板材面用单刀刨切割45°角，在两切割面互留20mm铝箔面做护边，然后沿长度方向紧密压合，压合后两面均贴上铝箔胶带。
1.2.2 划线、放样在实际施工中，彩钢复合风管板材制作风管与传统风管制作工艺一样，必须先对设计图纸上的风管进行合理分段。

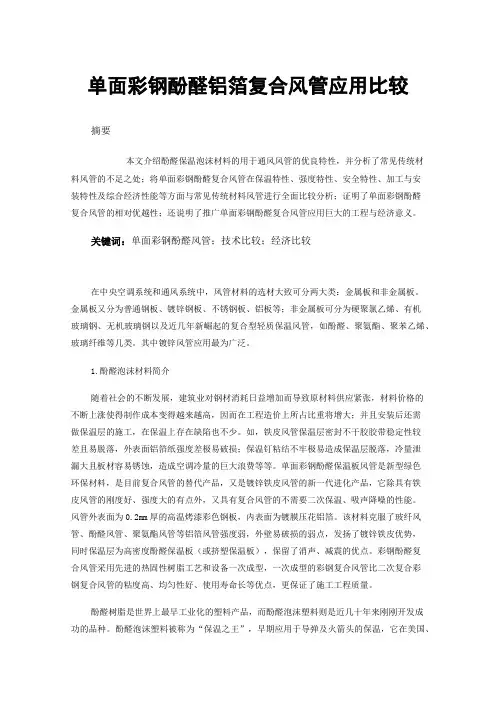

单面彩钢酚醛铝箔复合风管应用比较摘要本文介绍酚醛保温泡沫材料的用于通风风管的优良特性，并分析了常见传统材料风管的不足之处；将单面彩钢酚醛复合风管在保温特性、强度特性、安全特性、加工与安装特性及综合经济性能等方面与常见传统材料风管进行全面比较分析；证明了单面彩钢酚醛复合风管的相对优越性；还说明了推广单面彩钢酚醛复合风管应用巨大的工程与经济意义。
关键词：单面彩钢酚醛风管；技术比较；经济比较在中央空调系统和通风系统中，风管材料的选材大致可分两大类：金属板和非金属板。
金属板又分为普通钢板、镀锌钢板、不锈钢板、铝板等；非金属板可分为硬聚氯乙烯、有机玻璃钢、无机玻璃钢以及近几年新崛起的复合型轻质保温风管，如酚醛、聚氨酯、聚苯乙烯、玻璃纤维等几类。
其中镀锌风管应用最为广泛。
1.酚醛泡沫材料简介随着社会的不断发展，建筑业对钢材消耗日益增加而导致原材料供应紧张，材料价格的不断上涨使得制作成本变得越来越高，因而在工程造价上所占比重将增大；并且安装后还需做保温层的施工，在保温上存在缺陷也不少。
如，铁皮风管保温层密封不干胶胶带稳定性较差且易脱落，外表面铝箔纸强度差极易破损；保温钉粘结不牢极易造成保温层脱落，冷量泄漏大且板材容易锈蚀，造成空调冷量的巨大浪费等等。
单面彩钢酚醛保温板风管是新型绿色环保材料，是目前复合风管的替代产品，又是镀锌铁皮风管的新一代进化产品，它除具有铁皮风管的刚度好、强度大的有点外，又具有复合风管的不需要二次保温、吸声降噪的性能。
风管外表面为0.2mm厚的高温烤漆彩色钢板，内表面为镀膜压花铝箔。
该材料克服了玻纤风管、酚醛风管、聚氨酯风管等铝箔风管强度弱，外壁易破损的弱点，发扬了镀锌铁皮优势，同时保温层为高密度酚醛保温板（或挤塑保温板），保留了消声、减震的优点。
彩钢酚醛复合风管采用先进的热固性树脂工艺和设备一次成型，一次成型的彩钢复合风管比二次复合彩钢复合风管的粘度高、均匀性好、使用寿命长等优点，更保证了施工工程质量。
单面彩钢酚醛复合风管和承插式玻璃棉直接风管比较3 与传统风管的比较3.1 技术比较与传统风管相比，酚醛复合风管具有以下优势：（1）绝热性好，可大大减少空调的散热损失：在输送同样热（冷）量时，镀锌钢板风管的散热损失为15％，玻璃钢风管的散热损失为8％，酚醛泡沫保温材料风管的散热损失低于2％。
（2）消声性好：酚醛铝箔复合风管壁夹层为多孔酚醛泡沫材料板，具有良好的消声性能，这使酚醛铝箔复合风管本身成为一个管式消声器，不必再设置消声罩、消声弯头等消声配件。
（3）重量轻，可减轻建筑负荷，且安装方便：酚醛铝箔复合风管的重量轻，大约为1.4 kg/m2，这就可以大大减轻建筑的负荷，且对风管的安装极为有利。
（4）经久耐用，使用寿命长：镀锌钢板在潮湿环境中易生锈。
玻璃钢易老化，易损坏。
酚醛铝箔复合风管的使用寿命是传统风管使用寿命的3倍以上。
（5）降低层高：传统的风管需要现场进行保温层施工，因此要求有一定的施工高度，而酚醛铝箔复合风管不需要进行现场保温施工，这就可以降低建筑的层高。
（6）可缩短施工周期：酚醛铝箔复合风管重量很轻，安装比传统风管方便快捷。
与传统风管制造相比，酚醛铝箔复合风管的生产效率提高了4～5倍。
（7）卫生：酚醛铝箔复合风管表面采用铝箔密封，因而保证了输送介质卫生，避免了二次污染，且内层无凝结水，不生锈。
（8）美观，适合明装：酚醛铝箔复合风管可制成各种颜色，美观，特别适合于明装。
传统风管的表面需要现场进行铝箔包裹的工作，因此明装效果不是很好。
（9）适用范围广：镀锌钢板风管在高湿环境中寿命低，玻璃钢风管在有防尘要求和高湿场所时受到限制，而酚醛复合风管可广泛用于工民用建筑、酒店、医院以及其他特殊要求场所。
3.2 经济比较与传统风管相比，酚醛铝箔复合风管还具有巨大的经济优势：（1）酚醛复合风管的造价大约为180元/m2，而镀锌钢板风管（加玻璃棉保温层）的造价大约为220～260元/m2左右，玻璃钢风管（加玻璃棉保温层）大约为200元/m2左右。
玻纤风管与镀锌铁皮风管性能对照综合重量较轻，安装方便，更适合高层建筑及有效减轻厂房等钢结构屋面承重，单位面积为2.8kg/m㎡，较重，增加钢结构建筑物载荷，安装繁琐，单位面积为14-16kg/㎡，施工安装管道轻巧、安装速度快、集管道和保温层于一体，一次性完成安装程序，便于在安装过程中根据现场条件设计进行安装变更，节省安装工作量，约为铁皮安装工作量的3/5。
管道较重、制作、安装周期长、速度慢，管道尺寸走向及变更时费工费时，保温层在风管安装后现场安装、工序繁琐，增加安装工作，人工费用相对要高。
工程造价根据板材贴面及风管尺寸的不同，造价一般在130-150元/平方根据镀锌铁皮厚度及外保温材料的不同，镀锌铁皮造价在170-180元/平方Climaver玻纤复合风管系统CLIMAVER玻纤复合风管是由高容重的玻璃棉板为基材，外表面覆盖防潮贴面，内表面使用经特殊处理的玻纤毡，专为民用及商用的暖通空调供回风系统而设计制造。
CLIMAVER 可以快捷地制成直管、弯头、变径管、T型管等风管部件，从而组成完整的空气输送系统。
在玻璃棉板边缘的双密度雌雄模口，可以提供强大的契合能力，保证高强度，保证高密合性。
外表面覆盖防潮贴面，内表面使用经特殊处理的玻纤毡，并涂覆抗菌防霉涂层。
可以抑止风管内各种细菌和微生物生长和繁殖。
Climaver风管内贴面Climaver玻纤复合风管的内表面为经过特殊处理的防水玻纤毡，具有卓越的声学性能，可以吸收设备和气流的噪音且不吸水，保证了安静舒适的室内环境。
另外，内贴面含有抗菌防霉功能，可以抑制细菌和微生物的生长。
Climaver风管外贴面Climaver 玻纤复合风管的，外表面覆盖超强防火防潮贴面水汽渗透率低，横、纵向抗拉强度高。
Climaver产品特点圣戈班依索维尔Climaver玻纤风管的主材采用高容重离心超细玻璃纤维板，内贴面为牢固的黑色玻纤毡，外贴面为具有防火功能的铝箔贴面。
Climaver风管管板的内贴面经过特殊的处理，抗拒管内由于空气过滤系统维持不当而产生的尘、污物的侵蚀，并可以减少微生物在管内壁上滋长。
（1）施工的方便性镀锌铁皮风管适合大尺寸加工，机械加工方便，但小尺寸时由于不方便采用机械设备，因此加工周期长，速度慢。
另外，镀锌铁皮风管施工时不好控制安装精度；大小通等配件不易制作；安装难度大，对施工人员的要求高。
布风管安装简单不需要专门加工设备，而且纤维布袋风管施工速度快，对施工人员要求相对较低，所以选择纤维布袋风管能最大限度的节省安装时间。
（2）节能效果纤维布袋风管风管的导热系数大大低于镀锌铁皮风管的导热系数，镀锌铁皮风管（采用20mm 橡塑保温材料）的导热系数却高达0.035-0.043W/（m?K），而且当镀锌铁皮风管的保温材料长期接触空气时，还会出现吸湿的现象，使得镀锌铁皮风管的导热系数大大增加。
纤维布袋风管不需要任何保温材料，通风开孔位置十分灵活且经过精确计算，可以使风机使用率达90%以上，节能效果最佳。
（3）防火性能镀锌铁皮为无机材料，防火性能好，为不燃A级，但其外部经常采用橡塑类保温材料。
大大降低了镀锌铁皮风管的防火等级。
纤维布袋风管材经过权威检验为B1级永久防火阻燃材料，防火安全性能大大提高。
（4）对层高的影响镀锌铁皮风管的外部需要在现场包裹一层保温层，而且在进行维修时还常常需要更换保温层，因此除风管本身的高度外，还需要预留一定的安装和维修空间。
纤维布袋风管本身就具有保温效果，可以紧贴房顶安装，不需要再预留安装空间。
经实测表明，采用纤维布袋风管比采用镀锌铁皮风管可节约层高5~10cm左右。
（5）使用寿命镀锌铁皮在潮湿环境中容易生锈，而镀锌铁皮风管常用的另一种保温材料玻璃纤维吸湿后易变脆，因此镀锌铁皮风管的使用寿命大约只有5～10年左右。
而布风管的使用寿命长达20年。
从这点看，布风管远远强于镀锌铁皮风管。
（6）消声性能镀锌铁皮风管是一种刚性风管，没有消声效果，它甚至还会将设备的噪声传送到工作地点，因此需要加消声罩和消声弯头之类的消声配件。
另外，镀锌铁皮风管在突然遇到冷风或热风时，由于热胀冷缩的原因，还会产生应力变形，从而出现“嘎、嘎”的讨厌声音。
一、共板法兰风管价格：100元/平米一、特点为了无法兰连接风管的板面和法兰为一体，又称“共板法兰”。
其主要特点有成型快、外形美观、质量有保证，可以形成流水作业；减轻风管的整体重量，降低工人的劳动强度，提高劳动效率，大幅度的降低工程成本，增加工程收益；减小了噪声对环境的污染。
为了二、适用范围为了本工法适用于工业与民用通风空调系统中厚度在0.5mm~1.2mm之间的镀锌钢板风管的制作。
为了三、工艺原理为了其原理是“共板法兰”在同一块板上加工出风管的管体与法兰。
采用合缝机辊轮滚压的方法进行合平缝、角缝与滚压加强筋。
为了四、效益分析为了采用本工法制作风管，可以进行工厂化生产，形成流水作业，达到文明施工的要求；采用无型钢法兰连接，可减少每平方米制作辅料用钢量2/3以上；采用合缝机合缝，比人工合缝提高工作效率3-5倍。
二、无机玻璃钢风管无机玻璃钢通风管是以玻璃纤维增强氯氧镁胶黏剂制成的通风管。
(1)无机玻璃钢通风管的优点无机玻璃钢通风管在我国广泛用于宾馆、商场的空调设施；矿井通风、工厂排烟、除尘工程。
与传统镀锌铁皮风管相比，无机玻璃钢通风管具有一下特点：1.耐热性好能在300℃温度条件下使用。
经国家防火建材质量检测中心试验，属A级不燃材料，防火性能优越。
2.轻质高强其密度为钢材的1/4，强度和手糊聚脂类玻璃钢（有机玻璃钢）近似，完全能满足通风管的强度和钢度设计要求。
3.防锈无机复合材料耐水、不生锈；而镀锌铁皮使用3～5年会锈蚀。
无机玻璃钢通风管的使用寿命比镀锌铁皮风管长3倍。
4、生产过程和使用过程中均无有害气体排放、不污染环境、不影响身体健康。
5、安装方便无机玻璃钢通风管分为不保温的单层结构和保温的夹层结构。
夹层保温结构风管，可一次在工厂制好，而不像镀锌铁皮风管那样，风管安装好后，还要在铁皮外包覆保温层，增加了现场施工难度，拖延工期。
无机玻璃钢通风管还可以在现场地下先顶接成较长的管道（一般是2~3节）一次吊带，省工省料。
镀锌铁皮风管无机玻璃钢风管复合玻纤板风管的比较之前比较全面的介绍了大川风管的玻镁风管与酚醛风管，这里我们继续以大川风管的三类风管进行全面的比较，由于其中有参数的设置，所以，产品尽量保持一致（1）大川镀锌铁皮风管的根本特色它是最早运用的风管管材之一，选用镀锌铁皮加工，合适含湿量小的通常性气体的运送，不耐腐蚀、易生锈，无保温文消声功用，有必要别的加包保温层及保温防护层，须设置消声器，制造、装置周期长、速度慢。
（2）大川无机玻璃钢风管的根本特色它是近十几年较新的风管管材，选用玻璃纤维增强无机资料制造，便是契合《中华人民共和国建材工业行业规范》JC646. 1996 的玻璃纤维氯氧镁水泥通风管道，遇火不燃、耐腐蚀，份量重，硬度大但较脆，受自重影响易变形，受质料制造影响和制约易酥裂，无保温文消声功用，有必要别的加包保温层及保温防护层，须设置消声器，制造、装置周期长、速度慢。
（3）大川复合玻纤板风管的根本特色它是近年最新的风管管材，以容重64 kg/ m3 、厚度25 mm 的离心玻纤板为基材，内复玻璃丝布，外复防潮铝箔布（进口板材为内涂热敏丙稀酸聚合物，外层为稀纹布/铝箔/牛皮纸），用专用防火粘结剂复合枯燥后，再经切开、开槽、粘结加固等工艺而制成，选用特种密封胶、压敏胶带、热敏胶带衔接密封，依据风管断面尺度、风压巨细再采纳恰当的加固办法。
具有消声、保温、防火、防潮、漏风量小、经济适用等长处，质料轻，转移吊挂简单，现场修正便利、易施工，拼装快捷，需密封的衔接点少，节约装置空间，热效高，操作安静，作业寿数长，功用价钱比最优，归纳造价低，要防止被水长时刻浸泡。
3 三种风管的功用比拟（1）消声功用镀锌铁皮风管：无消声功用，有必要加装消声器，且需求更大的空间（因消声器的外形尺度比风管尺度每边大出200 mm），且消声器要到达应有的作用，其设置方位有必定的需求，实践工程中很难做到，形成实践消声作用也难以包管。
并且在风速较高、单边长度较大又加强不敷、或与高中频风机配套时还会发生二次噪声，使得消声办法得不偿失。
复合风管与传统风管的比较0引言在中央空调系统和通风系统中,风管材料的选材大致可分为2大类:金属板和非金属板。
金属板中又以镀锌钢板用的居多,非金属板则是这几年新兴的复合型轻质保温风管,按材料分有酚醛、聚氨酯、聚苯乙烯、玻璃纤维等几类,其中酚醛和玻璃纤维使用最为广泛。
镀锌钢板风管由于这几年钢材价格的上涨,使制作成本越来越高,而且安装后还要做保温层的施工,不仅增加了成本,而且安装后还有因保温不善而造成维护费用,空调冷量的巨大浪费等等问题。
除了镀锌板材外,另一种比较常用的是无际玻璃钢风管,这种风管的主要成分是氧化镁(粉末状)、氯化镁、和玻璃纤维布按比例混合而成,氯化镁遇湿气,表明会出现返盐霜现象,时间长了会产生大量空洞,成为滋生细菌的温床。
从而影响空气的质量,对人体造成伤害。
因此,其他种类的复合风管随着科技发展就应运而生了。
而酚醛复合材料是应用最广泛,综合性能最好的一直复合风管,它有以下几个优点:1)保温、绝热性能,且防火等级可以达到国家标准不燃A级;2)洁净、环保,不会造成空气二次污染;3)制作简捷,摒弃了传统的风管施工工艺,大大缩短了施工工期;4)造型美观,经久耐用。
酚醛复合风管的主要材料是酚醛树脂,这种化学材料初中上化学实验课时候就曾制作过。
酚醛泡沫塑料的导热系数仅在0.018—0.022W/M.K之间,随着科技的发展,酚醛制作也添加了新工艺,采用了无氟发泡方法,提高了其在力学方面的性能,如抗弯、抗压等,使这种风管又有了广泛的生存空间,已经成为国内目前通风空调工程中发展最快的一种新型材料。
1复合风管与传统风管的性能指标的比较从表1和表2数据可以看出,酚醛风管的各项性能指标均优于传统的风管板材。
在性能上主要是以下几个方面:1)导热系数更低,保温性能优良。
不会出现结露现象,可以最大限度减少空的冷量损失,且安装时不需要另外再进行保温层的施工。
有资料表明,在输送同冷量时,镀锌钢板风管的散热损失为15%,玻璃钢风管的散热损失为8%,而酚醛铝箔风管的散热损失仅为2%,所以,酚醛复合风管在节能上具有优势。
