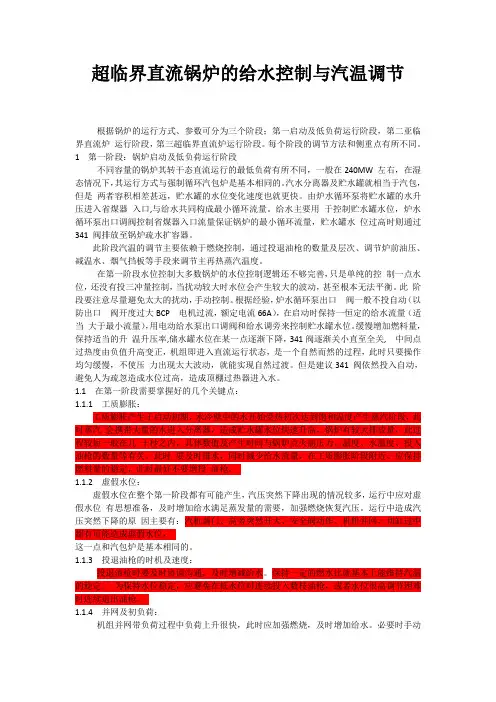

锅炉给水控制及调节

超临界直流锅炉的给水控制与汽温调节根据锅炉的运行方式、参数可分为三个阶段；第一启动及低负荷运行阶段，第二亚临界直流炉运行阶段，第三超临界直流炉运行阶段。

每个阶段的调节方法和侧重点有所不同。

1 第一阶段：锅炉启动及低负荷运行阶段不同容量的锅炉其转干态直流运行的最低负荷有所不同，一般在240MW 左右，在湿态情况下，其运行方式与强制循环汽包炉是基本相同的。

汽水分离器及贮水罐就相当于汽包，但是两者容积相差甚远，贮水罐的水位变化速度也就更快。

由炉水循环泵将贮水罐的水升压进入省煤器入口,与给水共同构成最小循环流量。

给水主要用于控制贮水罐水位，炉水循环泵出口调阀控制省煤器入口流量保证锅炉的最小循环流量，贮水罐水位过高时则通过341 阀排放至锅炉疏水扩容器。

此阶段汽温的调节主要依赖于燃烧控制，通过投退油枪的数量及层次、调节炉前油压、减温水、烟气挡板等手段来调节主再热蒸汽温度。

在第一阶段水位控制大多数锅炉的水位控制逻辑还不够完善，只是单纯的控制一点水位，还没有投三冲量控制，当扰动较大时水位会产生较大的波动，甚至根本无法平衡。

此阶段要注意尽量避免太大的扰动，手动控制。

根据经验，炉水循环泵出口阀一般不投自动（以防出口阀开度过大BCP 电机过流，额定电流66A），在启动时保持一恒定的给水流量（适当大于最小流量），用电动给水泵出口调阀和给水调旁来控制贮水罐水位。

缓慢增加燃料量，保持适当的升温升压率,储水罐水位在某一点逐渐下降，341阀逐渐关小直至全关, 中间点过热度由负值升高变正，机组即进入直流运行状态，是一个自然而然的过程，此时只要操作均匀缓慢，不使压力出现太大波动，就能实现自然过渡。

但是建议341 阀依然投入自动，避免人为疏忽造成水位过高，造成顶棚过热器进入水。

1.1 在第一阶段需要掌握好的几个关键点：1.1.1 工质膨胀：工质膨胀产生于启动初期，水冷壁中的水开始受热初次达到饱和温度产生蒸汽阶段，此时蒸汽会携带大量的水进入分离器，造成贮水罐水位快速升高，锅炉有较大排放量，此过程较短一般在几十秒之内，具体数值及产生时间与锅炉点火前压力、温度、水温度、投入油枪的数量等有关。

直流锅炉燃烧及给水调整一、直流锅炉给水控制的特点与给水控制对象动态特性1、锅炉启动阶段（湿态运行），为了水冷壁的安全，启动一开始就必须以最小安全流量向锅炉连续上水，同时维持储水罐水位正常，以保证机组的安全运行。

2、转干态以后，蒸发量不仅决定于燃烧率同时也决定于给水流量，给水调节的任务是满足机组负荷的需要同时维持中间点温度有合适的过热度，防止返回湿态和水冷壁及过热器超温，对过主汽温进行粗调。

给水投自动后，锅炉负荷经动态延迟函数器、函数器得出相应锅炉负荷下需要的给水流量再加上经中间点温度修正的信号（机组负荷大于55%时中间点温度给定值被喷水比修正）作为给水流量最终给定值，给水流量测量值（经给水温度修正后）与其给定值的偏差经PID计算后作为给水控制信号送给给水泵转速控制系统。

3、给水流量扰动下的动态特性：给水流量阶跃增加时，蒸发量、汽温、汽压的变化都存在迟延，运行时要注意分析总结了解其动态特性，尤其是对主汽温的延迟较大，这对正常调整和异常工况的处理很有帮助。

二、过热汽温的调节1、蒸汽流量扰动下过热汽温对象的动态特性：燃烧率增加对流式过热器出口的汽温升高，辐射式过热器出口的汽温降低，最终末级过热器出口的汽温仍随着负荷的增加/减少而升高/降低。

当蒸汽流量扰动时，由于过热器上各点的汽温几乎同时变化，因此过热器出口汽温变化的延迟很小，如果蒸汽流量的增加是汽机侧引起的，则在锅炉燃烧率调整之前，过热汽温是随着蒸汽流量的上升而下降，这就是为什么超温的时候开大汽机调门能快速把主汽温度降下来的道理（严重超温时可利用锅炉的蓄热适当加负荷：CCS或TF方式下将滑压开关退出，适当将主汽压力给定值设小，让汽机开调门）。

2、烟气传热量扰动下过热汽温对象的动态特性：沿着过热器整个长度方向上，烟气的传热是同时发生变化的，所以过热汽温的变化很快，迟延时间很小，其动态特性较好，但作为调温手段较困难。

3、减温水量扰动下过热汽温对象的动态延迟和惯性较大，手动操作时不要大起大落。

锅炉水位调节的方法
1）节流调节。

节流调节比较简单，它是靠改变给水调节门的开度，即改变给水量来实现的。

水位高时关小调节门，水位低时开大调节门。

2）变速调节。

变速调节是通过改变给水泵转速，从而达到改变其流量来调节锅炉汽包水位的目的。

采用液力联轴器可实现给水泵的无级变速。

3）变速与节流的联合调节。

在调节过程中，可先调节给水调节阀，再根据调节阀的前后压差去调节给水泵转速。

锅炉水位调节的方法包括以下步骤：
1. 自动调节：通过锅炉控制阀和锅炉蒸汽import 阀连接，可以调节锅炉内的水压和水量，进而实现锅炉水位的自动调节。

2. 人为干预：通过加水或排放补水阀可以人工调节锅炉水位。

当水位过低或过高时，可以通过手动补水来调整。

同时，需要注意避免断水（水位过低）和满水（水位过高）。

当水位低于设定的下限时，需要加水；而当水位高于设定的上限时，则需要通过排水装置将部分蒸汽排入冷凝水槽，以控制水位在设定范围内。

以上就是锅炉水位调节的基本方法与注意事项。

请注意，在操作过程中，务必注意安全，避免、触电等风险。

如有必要，可寻求人士的帮助。

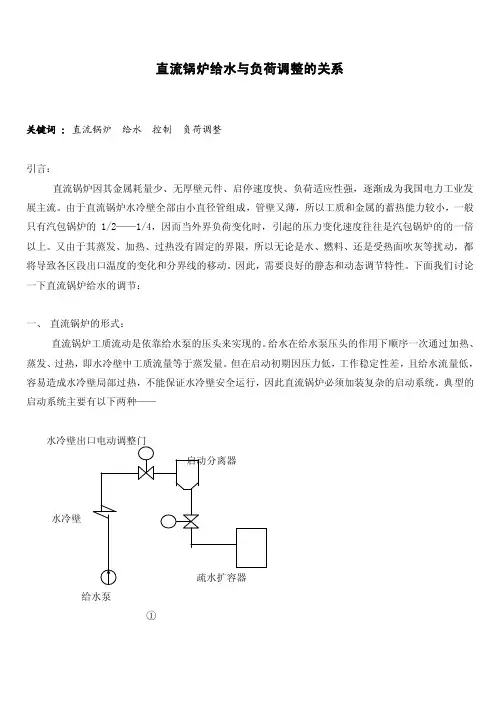

直流锅炉给水与负荷调整的关系关键词：直流锅炉给水控制负荷调整引言：直流锅炉因其金属耗量少、无厚壁元件、启停速度快、负荷适应性强，逐渐成为我国电力工业发展主流。

由于直流锅炉水冷壁全部由小直径管组成，管壁又薄，所以工质和金属的蓄热能力较小，一般只有汽包锅炉的1/2——1/4，因而当外界负荷变化时，引起的压力变化速度往往是汽包锅炉的的一倍以上。

又由于其蒸发、加热、过热没有固定的界限，所以无论是水、燃料、还是受热面吹灰等扰动，都将导致各区段出口温度的变化和分界线的移动。

因此，需要良好的静态和动态调节特性。

下面我们讨论一下直流锅炉给水的调节：一、直流锅炉的形式：直流锅炉工质流动是依靠给水泵的压头来实现的。

给水在给水泵压头的作用下顺序一次通过加热、蒸发、过热，即水冷壁中工质流量等于蒸发量。

但在启动初期因压力低，工作稳定性差，且给水流量低，容易造成水冷壁局部过热，不能保证水冷壁安全运行，因此直流锅炉必须加装复杂的启动系统。

典型的启动系统主要有以下两种——水冷壁给水泵①水冷壁给水泵②1，系统①依靠给水泵及水冷壁出口电动门调整水冷壁的压力及流量，保证锅炉安全稳定运行。

工质经分离器分离后，蒸汽进入过热器，水排至疏水扩容器。

随着负荷的增加逐渐开满水冷壁出口调整门，关闭分离器放水电动门，变为纯直流运行方式。

这种启动方式要排放大量工质、热量，不经济。

2，系统②启动分离器分离出的水经炉水循环泵并入给水去水冷壁，保证水冷壁有足够的工质冷却。

随着负荷的增加逐渐加大给水量，减少循环水量直至停止炉水循环泵运行变为纯直流运行方式。

二，直流锅炉给水控制：以我厂300MW机组为例，介绍直流锅炉给水控制。

我厂锅炉设备概况，#5、6锅炉为德国Babcock公司设计、制造，部分受热面由武汉锅炉厂分包制造的BLK－1025型亚临界参数、一次中间再热、本生型液态排渣直流锅炉。

该炉采用直吹式制粉系统、旋流燃烧器、双燃烧室、“W”型火焰、100％飞灰复燃、塔式、紧身封闭布置。

（1）单冲量控制系统单冲量水位控制系统，它以汽包水位作为唯一的控制信号，单冲量水位控制系统由汽包、变送器、调节器、执行器及调节阀等组成。

其原理是变送器将水位信号送到调节器，调节器根据实测水位和给定值的偏差，经过运算放大器后输出调节信号驱动执行器改变调节阀开度，改变锅炉上水量，使水位维持在容许的范围之内。

对于水在汽包内的停留时间较长，且负荷又比较稳定的情况，“虚假水位”现象不严重，采用单冲量控制系统，进行PID调节一般就能满足生产要求。

所以，单冲量水位控制统结构简单，运行可靠，适用于水容量大，上升速度小，负荷变化不大，控制质量要求不高的小容量锅炉系统。

（2）双冲量控制系统双冲量控制系统。

它是在单冲量水位自动调节的基础上，加入蒸汽流量作为前馈信号便构成了所谓的双冲量水位控制自动调节系统。

这种以锅炉汽包水位测量信号作为主控信号，以蒸汽流量信号作为前馈信号构成的“前馈一反馈”控制系统。

引入蒸汽流量来校正不仅可以补偿“虚假水位”所引起的误动作，而且能使给水调节阀的动作及时，从而提高控制质量。

但是双冲量汽包水位控制系统存在的问题是：控制作用不能及时反映给水方面的扰动，当给水量扰动时，控制系统等同于单冲量的控制。

因此，如果给水母管压力经常波动，给水调节阀前后压差不易保持正常时，不易采用双冲量控制系统。

（3）三冲量控制系统当代工业锅炉都向大容量高参数方向发展，一般的锅炉容量越大，汽包的容水量就越小，容许波动的蓄水量就更小，这种情况下如果给水中断，可能会出现危急水位。

这样很容易因缺水在几分钟内就发生事故。

如果几台锅炉并列运行还会出现几台锅炉汽包水位控制相互干扰的现象。

而在双冲量水位自动控制中，对于给水量这种自发性变化不能及时反映出来，要经过一定的延时后，给水量的扰动才能通过汽包的水位变化而被发觉。

此后克服扰动过程中几台锅炉的水位控制还相互影响使得控制过程非常复杂。

针对双冲量控制系统的不足引入了三冲量水位控制系统。

运行调整一、水位调节：1、水位保护定值，正常维持范围2、汽包水位调节方法：调节给水泵的转速，或调节给水管路调整门。

汽机负荷大于30%时，给水调节控制采用三冲量控制；汽机负荷小于30%时，给水调节控制采用单冲量控制。

3、影响水位变化的因素1）汽水流量失衡2）给水泵再循环的开关（给水流量很小，泵内只有少量或根本无水通过，叶轮产生的摩擦热不能被给水带走，使泵内温度升高，当泵内温度超过泵所处压力下的饱和温度时，给水就会发生汽化，形成汽蚀。

为了防止这种现象的发生，就必须使给水泵在给水流量减小到一定程度时，打开再循环管，使一部分给水流量返回到除氧器，这样泵内就有足够的水通过，把泵内摩擦产生的热量带走。

使温度不致升高而使给水产生汽化。

装再循环管可以在锅炉低负荷或事故状态下，防止给水在泵内产生汽化）3）负荷的变化过快，虚假水位（压力变化，饱和温度发生变化，汽包内水凝结或汽化）4）开关旁路，调整压力时5）安全门动作，汽压急剧降低6）给水温度的变化7）冷态启动过程中，水随着温度升高，体积膨胀或炉水进入自然循环阶段。

8）余热锅炉进行排污时。

9）蒸汽或给水系统发生大面积爆管10）运行给水泵跳闸，备用泵联动（负荷出力不一样）11）锅炉汽包水位计不准确12）人为的误操作指令。

给水流量300\40t/h小时13）锅炉蒸汽吹管时的水位控制以后有专门的培训。

4、调整水位注意事项：（知道影响水位因素，就要想办法控制）发展恶化初期将其控制，是最好的处理时机，肯定会有手动调整的阶段，低负荷阶段，事故工况等（预见性趋势压差）1）首先对现场的所有操作必须熟悉，哪项工作到了什么地步，会对整个机组运行参数有什么影响？必须心里有数。

（升负荷阶段，）有预见性的进行反方向调整。

2）第二步就是通过趋势图的变化，提前判断水位的变化方向，提前做出调整。

在各项操作之前，有意识的将水位向反方向进行微调。

3）分析汽水流量是否平衡，根据三冲量的关系，不等水位发生变化，从给水和蒸汽流量的关系提前做出判断并进行超前调整。

锅炉运⾏调整（2）⼀．锅炉汽温调整（1）锅炉正常运⾏时，主蒸汽温度应控制在571±5℃以内，再热蒸汽温度应控制在569±5℃，两侧温差⼩于10℃。

同时各段⼯质温度、壁温不超过规定值。

（2）主蒸汽温度的调整是通过调节燃料与给⽔的⽐例，控制启动分离器出⼝⼯质温度为基本调节，并以减温⽔作为辅助调节来完成的，启动分离器出⼝⼯质温度是启动分离器压⼒的函数，启动分离器出⼝⼯质温度应保持微过热，当启动分离器出⼝⼯质温度过热度较⼩时，应适当调整煤⽔⽐例，控制主蒸汽温度正常。

（3）再热蒸汽温度的调节以燃烧器摆⾓调节为主，锅炉运⾏时，应通过CCS系统控制燃烧器喷嘴摆动调节再热汽温。

如果燃烧器摆⾓不能满⾜调温要求时，可以⽤再热减温⽔来辅助调节。

注意：为保证摆动机构能维持正常⼯作，摆动系统不允许长时间停在同⼀位置，尤其不允许长时间停在向下的同⼀⾓度，每班⾄少应⼈为地缓慢摆动⼀⾄⼆次，否则时间⼀长，喷嘴容易卡死，不能进⾏正常的摆动调温⼯作。

同时，摆动幅度应⼤于20°，否则摆动效果不理想。

（4）⼀级减温⽔⽤以控制屏式过热器的壁温，防⽌超限，并辅助调节主蒸汽温度的稳定，⼆级减温⽔是对蒸汽温度的最后调整。

正常运⾏时，⼆级减温⽔应保持有⼀定的调节余地，但减温⽔量不宜过⼤，以保证⽔冷壁运⾏⼯况正常，在汽温调节过程中，控制减温⽔两侧偏差不⼤于5t／h。

（5）调节减温⽔维持汽温，有⼀定的迟滞时间，调整时减温⽔不可猛增、猛减，应根据减温器后温度的变化情况来确定减温⽔量的⼤⼩。

（6）低负荷运⾏时，减温⽔的调节尤须谨慎，为防⽌引起⽔塞，喷⽔减温后蒸汽温度应确保过热度20℃以上；投⽤再热器事故减温⽔时，应防⽌低温再热器内积⽔，减温后温度的过热亦应⼤于20℃，当减负荷或机组停⽤时，应及时关闭事故减温⽔隔绝门。

（7）锅炉运⾏中进⾏燃烧调整，增、减负荷，投、停燃烧器，启、停给⽔泵、风机、吹灰、打焦等操作，都将使主蒸汽温度和再热汽温发⽣变化，此时应特别加强监视并及时进⾏汽温的调整⼯作。

汽包水位三冲量调节系统是指汽包水位、蒸汽流量和给水流量三个信号作用于调节器上,即三个被控变量对应一个调节器;工作原理：汽包水位作为主信号,水位变化,调节器输出发生变化,继而改变给水流量, 使水位恢复到给定值；蒸汽流量作为前馈信号,防止“虚假水位”使调节器产生错误的动作；给水流量作为反馈信号,使调节器在水位还未变化时就可根据前馈信号消除内扰,使调节过程稳定,起到稳定给水流量的作用;锅炉汽包水位三冲量调节系统是火电厂锅炉核心控制之一;汽包水位三冲量调节系统的给水调节阀动作频繁,锅炉水位对给水调节阀执行机构的动作比较敏感,稍有不慎就可能出现严重的危险情况,汽包水位三冲量调节系统关系到整个机组的安全运行：若汽包水位过高,会造成蒸汽带水；若汽包水位过低,会造成锅炉“干锅”,可能严重烧坏锅炉设备;汽包水位三冲量调节系统的重要性由此可见一斑,所以汽包水位的相关保护要完善可靠、汽包水位自动调节系统运行要平稳;目前,汽包水位三冲量自动调节控制策略已经相当成熟,但在实际锅炉运行中会各种原因导致水位自动调节系统投入困难,甚至自动不能投入;这种现象让人对串级三冲量调节系统的调节能力和控制策略产生疑问;为此云润与大家交流运用心得,对级三冲量调节系统进行定性分析,并对一些异常情况的处理办法进行探讨;1、水位三冲量调节控制策略汽包水位三冲量调节系统使用的三个冲量分别是汽包水位、给水流量和蒸汽流量;汽包水位作为主调PID调节器的输入信号,去抑制水位本身的偏差;副调外给定调节器使用了一个反馈信号给水流量和一个前馈信号蒸汽流量,以消除扰动和虚假水位;各种介绍汽包水位三冲量调节系统的书籍中,都有对传递函数的计算,这些计算对系统设计很重要;如果用经验调节法对于系统维护,则完全可以抛开理论计算;在此只对其物理意义进行定性思考和作一番揣测;反馈信号反馈信号指给水流量信号,也叫内扰;水位三冲量调节系统中被调量发生变化的时候,PID经过运算,去控制执行机构进行合理的动作,执行机构改变给水调节阀的开度,阀门控制介质变化,达到控制给水流量的目的;可是给水调节阀执行机构特性、水位三冲量调节系统的运行状况存在很多差异,这些差异主要有：1执行机构线性：执行机构改变开度后,流量随之改变的大小;2执行机构死区：PID输出每变化多少,执行机构才能动作一次;3执行机构空行程：执行机构在改变动作方向的时候,改变多少开度,给水流量才发生变化减去死区的值;4执行机构回差：执行机构进行开、关两个方向的动作的时候,流量变化不相等,这个流量变化绝对值的差叫回差;5执行机构及阀门的特性曲线改变：阀门线性改变,阀门每变化1%,流量变化量与以往不同;6水位三冲量调节系统软故障：偶尔发生的系统故障使得给水流量变化不均匀,或者时有停顿;7系统介质参数发生变化：指因给水压力、蒸汽压力变化导致给水流量变化;上述差异会对系统的调节造成干扰,甚至上述的情况在运行过程中也在变化;介质参数随时发生变化,其它参数可能缓慢发生变化,大家必须关注这些变化因素;在一个中等容量的机组中,一般汽包水位对给水流量的变化非常敏感,流量变化10t/h左右,就会造成水位逐渐上升;通常执行机构动作1%的开度,就足以造成10t/h的流量变化;水位三冲量调节系统主调的输出给副调一个给水量的指令;如果给水流量信号与这个指令不一致,副调的作用使执行机构改变给水调节阀开度,去让流量信号与主调的输出去一致；如果主调输出没有波动,而流量信号有波动,说明执行机构、阀门甚至给水压力等因素发生变化,这些变化的因素叫做内扰;此时若不管这些变化,将最终会影响到汽包水位,等汽包水位变化后主调再进行调节,就会因延误而过调；副调的作用就是快速消除扰动,如果调节合理则有可能让汽包水位不受干扰或者少受干扰;给水流量信号的设立,一个很重要的作用就是消除内扰;前馈信号前馈信号是指蒸汽流量信号;也叫外扰;当机组负荷需求波动会引起燃烧和蒸汽流量的波动;在蒸汽流量波动的时候就应该及时对系统进行调节,若等到汽包水位开始波动的时候再调节给水流量,汽包水位可能因波动速度较快而纠正较慢出现较大波动;为了克服外扰,所以加入蒸汽流量这个信号;假设机组负荷需要增大,蒸汽流量随之增大,此时不等汽包水位降低,在副调里预先增大给水流量,最终使得汽包水位保持平稳;引入蒸汽流量信号是为了为了克服外扰和“虚假水位”;所谓“虚假水位”是指当机组负荷突然增加,锅炉输出蒸汽量突然增大,此时锅炉因蒸发量增加,给水量未来得及变化,此时汽包水位应该降低；但锅炉出汽量突然增大导致蒸汽压力突然降低,使汽包里汽水混合物中的汽泡急剧增加,汽泡鼓动着汽包水位虚增,造成了汽包水位增高的现象;锅炉出现虚假水位时汽包水位增高,主调使得执行机构关小,加剧了水位降低的情况;但是因为前馈信号的存在,蒸汽流量一旦增大,副调的PID命令执行机构开大,抵消了虚假水位造成的影响;因此副调的反馈信号和前馈信号作用非常大,也非常有必要;控制策略图前馈信号和反馈信号的作用相反;请注意PID的正反作用;2、水位三冲量调节常规参数整定规律有人对串级调节系统的参数整定比较生疏;因为串级系统参数较多,比较不容易分析;下面我们分步骤对参数整定方法作个探讨;设置副调流量系数包括给水流量系数和蒸汽流量系数;这两个系数没有固定值;如果副调的比例作用很弱,这两个系数甚至可以取消不用;之所以要设置流量系数,是要提醒读者注意：在调试过程中,切不可先令副调比例作用过强否则有可能造成系统震荡,最终导致安全事故;一般我们预设这个系数为左右,蒸汽流量系数和给水流量系数应该大致相等;设置副调的比例带非常大,积分时间为无穷大比例作用的大小因系统而异;原则上应该先把副调作用放很小,以防止系统或者副调震荡;设置主调的积分时间为零,比例作用比较弱之所以没有给出比例作用的具体数值,是因为根据不同的系统、不同的DCS系统、不同的程序或PID调节器,这个值差异很大;一般来说,副调的比例带可以先设为150-600,主调比例带设为100-200;逐渐降低主调比例带根据观察结果,逐渐增强比例作用,直到系统接近平稳;或者继续增强比例作用,直到系统接近于等幅震荡,然后把此时的比例带除以,基本上接近于可用了;但是对于汽包水位系统,最好不要调到等幅震荡,这样会使系统处于危险的境地;逐渐增强主调积分作用积分作用逐渐增强,能在较短时间10分钟左右内消静差即可;积分作用不能放得很强,切记主调积分作用太强不仅没有好处,还会带来危害;因为在被调量开始强势回调的时候,需要调节器的输出也要快速回调,这样才能使得被调量不会大幅度超调,而这时候如果积分作用很强,积分作用会使得调节器的输出不仅不回调,而且还可能按照原来的趋势继续调节,一直等到被调量和设定值接近相等的时候,才开始回调,此时为时已晚,必然造成大幅度的超调;要记住：主调积分的目的是为了消除静差的;只要系统没有静差,积分作用就不必要增强;不使用微分作用微分作用可以超前调节,但水位三冲量调节系统不使用微分;因为水位、流量信号大多存在着微小的波动,微分作用会将这些波动放大,造成干扰;主调比例带与副调比例带相乘;减弱主调作用,逐渐增强副调作用主调比例带与副调比例带相乘的积,固定一个数,大约增强副调多大幅度,就减弱主调多大幅度,乘积基本保持不变;在修改主、副调参数的时候应该先减弱一个,再增强另一个,以免系统引起震荡;副调比例作用增强到足够抑制给水流量的扰动为止在负荷大幅度改变时,观察副调的曲线,防止震荡的发生这个阶段容易被忽视,但是非常重要负荷大幅度波动时候,流量最容易引起震荡,此时减弱副调的比例作用,直到不发生震荡为止,然后为了安全,再次稍微减弱副调作用;在调节副调的同时,还需要注意改变主调的比例作用;注意修改主调的积分作用在反复整定主调、副调比例参数之后,要记得积分作用也需要修改;如果副调的比例作用减弱,那么积分作用也要相应减弱,因为调节器的输出是比例和积分相权衡的结果;至此水位三冲量调节系统基本调试结束;为了防止副调震荡,还可以对副调的反馈系数和前馈系数进行修改,基本同减弱副调比例带的作用相当;切记在修改系数时一定要把该系统切换为手动运行方式,否则可能对调节器造成较大干扰,甚至危害锅炉安全运行;。

锅炉给水调节系统汽包锅炉给水自动调节系统第一节给水调节任务与给水调节对象动态特性一、给水调节的任务汽包锅炉给水调节的任务是使锅炉的给水量适应锅炉的蒸发量，维持汽包水位在规定的范围内。

汽包水位反映了汽包锅炉蒸汽负荷与给水量之间的平衡关系，是锅炉运行中一个非常重要的监控参数，保持汽包水位正常是保证锅炉和汽轮机安全运行的必要条件。

汽包水位过高，会影响汽包内汽水分离器的正常工作，造成出口蒸汽湿度过大（蒸汽带水）而使过热器管壁结垢，容易导致过热器烧坏。

同时，汽包出口蒸汽湿度过大（蒸汽带水）也会使过热汽温产生急剧变化，直接影响机组运行的经济性和安全性。

汽包水位过低，则可能破坏锅炉水循环，造成水冷壁管烧坏而破裂。

二、给水调节对象动态特性汽包水位是由汽包中的储水量和水面下的气泡容积所决定的，因此凡是引起汽包中储水量变化和水面下的气泡容积变化的各种因素都是给水调节的扰动。

（1）给水流量扰动。

这个扰动来自给水调节门的开度变化、省煤器可动喷嘴开关动作、给水压力变化、给水泵转速波动等引起锅炉给水量改变的一切因素。

（2）蒸汽负荷扰动。

这个扰动是指汽轮机负荷变化而引起的蒸汽流量的改变，它使水位发生变化。

（3）锅炉炉膛热负荷扰动。

这个扰动主要是由锅炉燃烧率的变化改变了蒸发强度而引起的，它影响锅炉的输出蒸汽流量和汽水容积中的气泡体积。

给水调节对象的动态特性是指由上述引起水位变化的扰动与汽包水位间的动态关系。

当给水流量扰动时，水位调节对象的动态特性表现为有惯性的无自平衡能力特征，也就是说，当给水流量改变后水位并不会立即变化。

给水流量增加，一方面使进入锅炉汽包的给水量增加；另一方面使温度较低的给水进入省煤器、汽包及水循环系统，吸收了原有饱和水中的一部分热量，致使水面下气泡体积减小。

当蒸汽流量扰动时，汽包水位将出现“虚假水位” 现象。

原因是在蒸汽负荷突然增加时，虽然锅炉的给水流量小于蒸发量，但开始阶段的水位不仅不下降，反而迅速上升（反之，当负荷突然减少时，水位反而先下降）。

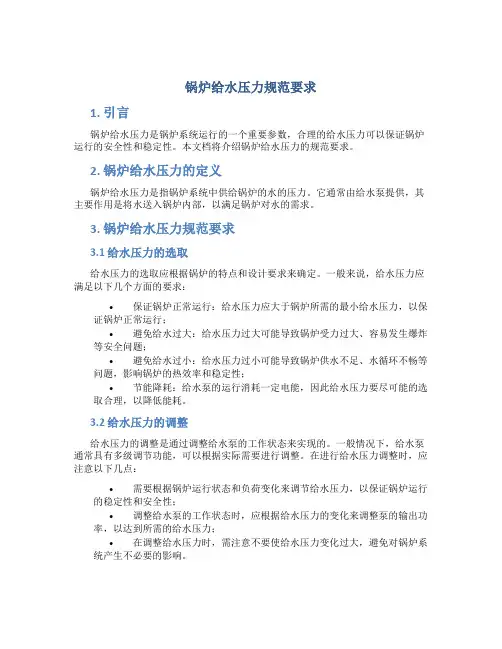

锅炉给水压力规范要求1. 引言锅炉给水压力是锅炉系统运行的一个重要参数，合理的给水压力可以保证锅炉运行的安全性和稳定性。

本文档将介绍锅炉给水压力的规范要求。

2. 锅炉给水压力的定义锅炉给水压力是指锅炉系统中供给锅炉的水的压力。

它通常由给水泵提供，其主要作用是将水送入锅炉内部，以满足锅炉对水的需求。

3. 锅炉给水压力规范要求3.1 给水压力的选取给水压力的选取应根据锅炉的特点和设计要求来确定。

一般来说，给水压力应满足以下几个方面的要求：•保证锅炉正常运行：给水压力应大于锅炉所需的最小给水压力，以保证锅炉正常运行；•避免给水过大：给水压力过大可能导致锅炉受力过大、容易发生爆炸等安全问题；•避免给水过小：给水压力过小可能导致锅炉供水不足、水循环不畅等问题，影响锅炉的热效率和稳定性；•节能降耗：给水泵的运行消耗一定电能，因此给水压力要尽可能的选取合理，以降低能耗。

3.2 给水压力的调整给水压力的调整是通过调整给水泵的工作状态来实现的。

一般情况下，给水泵通常具有多级调节功能，可以根据实际需要进行调整。

在进行给水压力调整时，应注意以下几点：•需要根据锅炉运行状态和负荷变化来调节给水压力，以保证锅炉运行的稳定性和安全性；•调整给水泵的工作状态时，应根据给水压力的变化来调整泵的输出功率，以达到所需的给水压力；•在调整给水压力时，需注意不要使给水压力变化过大，避免对锅炉系统产生不必要的影响。

4. 锅炉给水压力的监测和控制为了保证锅炉给水压力的稳定和可靠，需要对给水压力进行监测和控制。

常用的监测和控制方法有以下几种：•安装压力传感器：通过安装压力传感器来实时监测给水压力的变化，以便及时调整和控制；•设置压力保护装置：通过设置压力保护装置来保护锅炉工作正常，一旦给水压力超过设定值，应及时采取措施进行处理；•控制给水泵的反馈信号：通过控制给水泵的反馈信号，将实时监测的给水压力信号传给给水泵控制系统，以实现对给水泵的自动控制。

一、锅炉上水前的检查、上水操作注意事项、水压试验:各汽水阀门处于下表开关位置：1.检查汽包水位计，应符合下列要求:1. 1汽、水连通管保温良好。

1. 2水位计指示清晰，标尺正确。

1. 3汽门、水门和放水门严密不漏，开关灵活。

1. 4水位计的安装位置与其标尺正确，在正常水位与高、低水位线处有明显标志。

1. 5备有冲洗汽包水位计时防止烫伤工作人员的防护罩。

1. 6照明充足、可靠。

1. 7投入水位计。

1. 8水位计不参与水压试验，可解列。

2.检查压力表，应符合下列要求：2. 1表面清晰，汽包压力表与过热蒸汽出口压力表在工作压力处时应有标志。

2.2表计指在零点。

2.3校验合格，贴有校验标志，加装铅封。

2.4照明充足。

2.5投入压力表。

3.检查安全阀，应符合下列要求：如果打水压：水压试验压力规定为过热器出口工作压力，即13.34Mpa，过热器安全阀超水压试验压力为汽包的工作压力1.25倍即18.4Mpa。

汽包与过热器安全阀不参与水压试验，用螺丝压紧防止起跳。

3.1排汽管和疏水管完整、畅通，装设牢固，排汽管有防止作用力的支架。

3.2能自由活动，周围无杂物和积灰。

3.3装有防护罩。

3.4手柄位置便于操作。

4.冲洗过热器：4.1锅炉大修后，要对过热器系统进行反冲洗，冲洗用合格的除盐水，水温控制在90℃以下。

4.2冲洗前,并做好相关联系工作，拆除反冲洗管上的旋转堵板，反冲洗阀门前各阀门应在下列位置：4.2.1汽包空气门开启，集汽联箱空气门开启，省煤器混合联箱空气门开启。

各门待有水冒出后关闭。

4.2.2主汽门与其旁路，加药门，连排一次门，省煤器再循环门，对空排汽电动门，事故放水门，所有的疏水门均关闭。

4.2.3定排一二次门全开。

4.3反冲洗过热器的一般程序是：4.3.1开启反冲洗门，通过过热器向锅炉上水。

以泡一泡冲一冲的方式进行反冲洗效果更好。

4.3.2轮流开启水冷壁下联箱的定期排污门。

4.3.3通知化水人员取样分析水质，水质合格后，结束冲洗，关闭反冲洗门，关闭排污门，需要保持锅炉水位。

超高压直流锅炉给水控制与汽温调节由于超高压直流锅炉与汽包锅炉在结构设计上有一定的区别，因此机组在调节的时候应用的方法也会有所不同。

故而从锅炉的实际运行特点方面，分析介绍了此类型锅炉的给水控制和汽温调节的特性和方法。

标签：超高压直流锅炉；给水控制；汽温调节中图分类号：TB 文献标识码：A文章编号：16723198（2012）10017901直流锅炉的主要特点是汽水系统没有汽包，工质一次通过省煤器、水冷壁、过热器（即循环倍率等于1），即水在蒸发受热面中一次全部转变为蒸汽。

工质在整个行程中的流动阻力均由给水泵来克服，因此，其运行调节特性和汽包炉有着很大的差别。

下面从集控运行操作方面，做一下简要分析。

1 超高压直流锅炉的给水控制和汽温调节方法超高压直流锅炉的运行过程可分为锅炉启动及低负荷运行（循环方式）和直流运行（本生方式）两个阶段。

每个阶段的调节方法和侧重点都有所不同。

1.1 锅炉启动及低负荷运行阶段（循环方式）不同容量的直流锅炉，其转干态直流运行的最低负荷有所不同，一般在25%~35%BMCR（锅炉最大连续蒸发量）之间。

本单位的锅炉是35%BMCR。

在循环方式下，其运行方式与强制循环汽包炉是基本相同的，汽水分离器及其水箱相当于汽包，只是因为两者的容积相差甚远，汽水分离器的水位变化速度也就更快。

此时，由炉水循环泵将汽水分离器水箱的水升压后送到省煤器入口，并与给水共同构成锅炉给水流量。

此阶段汽温的调节主要是通过控制燃烧率的大小和调节一、二级减温水量来完成。

在此阶段，汽水分离器的水位控制调节阀应投自动，根据锅炉水质进行循环清洗，调节给水流量，控制汽水分离器水位。

当扰动较大时，水位会产生较大的波动，必要时将水位调节阀解除自动，用手动控制。

根据实际运行经验，炉水循环泵出口调节阀一般不投自动，防止循环流量大幅变化，造成汽水分离器水位变化较大。

在启动时保持一定的给水流量，缓慢增加燃料量，保持适当的升温升压率，逐渐减小炉循环泵出口流量至出口调门关闭，在此过程中汽水分离器水位调节阀也逐渐关小直至关闭，机组即进入直流运行状态，这是一个自然而然的过程。

锅炉调节的技术方法锅炉调节是指根据工作条件和用户需求，通过调整锅炉的工况参数，使锅炉达到稳定、高效的运行状态。

锅炉调节技术方法主要包括燃烧调节、给水调节和热负荷调节等方面。

下面将详细介绍这些技术方法。

1. 燃烧调节燃烧调节是指通过调整燃烧器的燃烧参数，使锅炉的燃料燃烧效果达到最佳状态。

常用的燃烧调节技术方法包括：(1) 燃烧器调节：通过调整燃烧器进气调节风门、出口风门和燃油喷嘴的开度，控制燃烧器的燃烧风量、供油量和燃料分配，达到燃烧效果的最佳状态。

(2) 燃烧器运行状态监测：通过监测燃烧器的燃烧风压、燃烧器内部温度和火焰形态等参数，及时调整燃料供给和燃烧风量，保证燃烧效果的稳定性和高效性。

2. 给水调节给水调节是指通过调整锅炉的给水参数，保证锅炉的水位、压力和流量等指标处于正常范围内。

常用的给水调节技术方法包括：(1) 给水流量调节：通过控制给水泵的转速和启停，调节给水流量，使锅炉的水位保持在正常范围内。

(2) 水位控制调节：通过调整水位控制器的参数，控制给水泵的自动补水或排水，使锅炉的水位稳定在设定值附近。

(3) 水质调节：通过调整给水处理设备的操作参数，保证锅炉给水的硬度、碱度和溶解氧等指标符合要求，防止发生水垢和腐蚀等问题。

3. 热负荷调节热负荷调节是指根据用户需求和外界环境的变化，通过调整锅炉的负荷参数，保证锅炉运行的稳定性和安全性。

常用的热负荷调节技术方法包括：(1) 负荷平衡调节：通过调整锅炉的供热面积、传热介质流量和温度等参数，使锅炉的供热效果达到最佳状态，满足用户需求。

(2) 烟气侧调节：通过调整锅炉的烟气流量、烟气侧传热面积和烟气温度等参数，控制锅炉排烟温度和排烟损失，提高锅炉的热效率。

(3) 燃料切换调节：根据用户需求和燃料市场情况，及时切换燃料类型和供应方式，以适应不同的热负荷需求。

综上所述，锅炉调节的技术方法主要包括燃烧调节、给水调节和热负荷调节等方面。

通过合理应用这些技术方法，可以实现锅炉的稳定、高效运行，从而提高能源利用效率和经济效益。

锅炉水位控制原理
锅炉水位控制原理是指通过不同的控制方式，使锅炉内的水位保持在一定的范围内，以确保锅炉正常运行，并避免发生火灾和爆炸等危险。

具体的水位控制原理如下：
1. 开关控制方式：通过在锅炉上装设的上、下限水位控制器，当水位达到上限时，控制器向水位控制系统发送信号，关闭给水阀，停止给水；当水位低于下限时，控制器发送信号，打开给水阀，补充水量，以维持水位在安全范围内。

2. 比例控制方式：在锅炉上安装水位比例调节器，根据给定的水位设定值，调节给水阀的开度。

当实际水位偏离设定值时，比例调节器会自动调整给水阀的开度，使水位恢复到设定范围内。

3. 反馈控制方式：通过将水位传感器安装在锅炉底部，实时监测锅炉内的水位情况，并将信号传输给水位控制系统。

控制系统会根据传感器信号的变化，自动调整给水阀的开度，实现水位的控制。

4. 压力控制方式：在锅炉上安装压力控制器，该控制器可根据锅炉内的压力变化，自动调整给水阀的开度。

当压力过高时，控制器会减小给水阀的开度，以降低锅炉压力，保持水位稳定。

需要注意的是，锅炉水位控制原理是保证锅炉安全运行的重要手段，但也需要合理设置水位上下限，避免水位控制过严或过
松，从而影响锅炉的正常运行。

同时，定期的维护和检修也是确保锅炉水位控制的关键，以便发现和解决可能存在的问题。

600MW超临界机组的投产标志着我国火电机组的运行水平步入新境界，而直流锅炉也是大容量锅炉的发展方向之一。

众所周知，蒸汽温度过高可能导致受热面超温爆管，而蒸汽温度过低将使机组的经济性降低，严重时可能使汽轮机产生水冲击。

而这些现象在许多电厂均有发生，因此过热蒸汽温度与再热蒸汽温度直接影响到机组的安全性与经济性。

超临界直流锅炉的运行调节特性有别于汽包炉，煤水控制与汽温、汽压调节的配合更为密切。

下面针对襄樊电厂#5、#6机组所采用的SG1913/25.40-M957型号的锅炉，就机组启动至低负荷运行阶段，煤水控制与蒸汽参数调节浅谈一下自己的看法。

机组启动阶段：根据锅炉的型号不同，不同容量的锅炉其转干态直流运行的最低负荷有所不同，一般在25%～35% BMCR 之间，我厂为210MW左右负荷开始转干态，在湿态情况下，其运行方式与强制循环汽包炉是基本相同的。

汽水分离器及集水箱就相当于汽包，但是两者容积相差甚远，集水箱的水位变化速度也就更快。

由锅炉启动疏水泵将集水箱的水打至凝汽器,与给水共同构成最小循环流量。

其控制方式较之其它超临界直流锅炉有较大不同，控制更困难。

给水主要用于控制启动分离器水位，锅炉启动及负荷低于35%BMCR时，且分离器水位在6.2~7.2m之间时，由给水泵出口旁路调门和给水泵的转速共同来控制省煤器入口流量保证锅炉的最小循环流量574t/h，保证锅炉安全运行。

锅炉启动阶段汽温的调节主要依赖于燃烧主要控制，由旁路系统协助控制，通过投退油枪的数量及层次、调节炉前油压、减温水、高低旁的开度等手段来调节主再热蒸汽温度。

此阶段启动分离器水位控制已可投自动，但是大多数锅炉的水位控制逻辑还不够完善，只是单纯的控制一点水位，还没有投三冲量控制，当扰动较大时水位会产生较大的波动，甚至根本无法平衡。

此阶段要注意尽量避免太大的扰动，扰动过大及早解除自动，手动控制，以免造成顶棚过热器进入水。

锅炉启动初期需要掌握好的几个关键点： 1 工质膨胀：工质膨胀产生于启动初期，水冷壁中的水开始受热初次达到饱和温度产生蒸汽阶段，此时蒸汽会携带大量的水进入分离器，造成贮水罐水位快速升高，锅炉有较大排放量，此过程较短一般在几十秒之内，具体数值及产生时间与锅炉点火前压力、温度、水温度、投入油枪的数量等有关。
