实验八 图形用户界面设计

实习报告课程名称多媒体实验实习题目图形图像用户界面设计专业通信工程班级通信（2）班学号学生姓名实习成绩指导教师吴娱2011年5月图形图像用户界面设计一、实验目的了解句柄图形的基本概念，掌握图形用户界面的基本设计方法。

二、实验要求上机完成实验题目，独立完成实验报告。

三、实验内容设计简单的图像用户界面。

四、实验步骤1、在MATLAB的命令窗口（Command Window）中运行guide命令：打开GUIDE界面，如下：然后，选择空模板（Blank GUI），点击OK，即可打开GUIDE的设计界面，如下：如下：单下添加菜单项：“打开”、“保存”、“退出”。

如下：文件，所有的程序都是要写在这个M文件里面的。

在编程中，每一个鼠标动作都对应一个Callback函数。

那么菜单项也是如此。

在界面上，单击鼠标右键选择“Property Inspector”，即可打开属性窗口。

当点击不同的控件时，其对应的属性都会在这里显示，根据需要可以进行修改。

最主要的属性莫过于Tag属性和String属性。

设置当前的Figure窗口的Tag属性为：figure_pjimage，窗口的标题（Name属性）为：图像处理实例。

如下：然后，点击工具栏的保存按钮。

之后，点击工具栏的运行按钮（Run）。

程序运行时的样子，是这样的：文件下面的菜单项和快捷键我们都能看见，但是我们没有写程序，所以就算点也没有什么响应。

还有如果不想设置快捷键，可以在Menu Editor中设置，只要把其选择为Ctrl+none就行了。

这样的话，保存项就没有快捷键了。

可以通过上面的按钮“View”来查看该菜单项的响应函数，也就是Callback函数。

也可以在pjimage.m中看，比如保存的Tag属性是m_file_save，那么它对应的Callback函数的名字就是m_file_save_Callback。

依次类推了。

2、下面来写打开菜单项的函数，要打开一个图片，当然要用打开对话框了。

图形用户接口一、实验目的·了解嵌入式系统图形界面的基本编程方法·学习图形库的制作二、原理概述2.1 Frame Buffer显示屏的整个显示区域，在系统内会有一段存储空间与之对应。

通过改变该存储空间的内容达到改变显示信息的目的。

该存储空间被称为Frame Buffer，或显存。

显示屏上的每个点都与frame buffer里的一个像素对应。

显示屏可以用单色或彩色来显示。

单色用1位来表示，彩色有2、4、8、16、24、32等位色。

显示屏还有单屏模式和双屏模式。

2.2 Frame Buffer与色彩计算机反映自然界的色彩是通过RGB值来表示的。

像素的RGB值可以直接从Frame Buffer里得到，或是从调色板间接得到。

实验室的显示器为16位色，因此Frame Buffer里的每个单元为16位：高5位为R，中间6位为G，低5位为B。

2.3 LCD控制器LCD控制器是Frame Buffer与显示屏之间的一个中间部件，负责从Frame Buffer中提取数据，进行处理，并传输到显示屏上。

本实验用到的开发板处理器PXA270集成了LCD控制器，实验中用到的显示屏是16位的TFT LCD，像素分辨率为 640×480。

三、实验内容3.1Frame Buffer操作Frame Buffer的设备是/dev/fb。

Struct fb_var_screeninfo vinfo;Fd = open("/dev/fb",O_RDWR)ioctl(fd,FBIOGET_VSCREENINFO,&vinfo)来获取它的可变参数，其中包括显示器的色位，分辨率等信息（vinfo.bits_per_pixel、vinfo.xres、vinfo.yres）。

获得缓冲区首地址,调用方式为：unsignedchar*fbp=0;fbp=(unsigned char*)mmap(0,sreensize,\PROT_READ|PROT_WRITE,MAP_SHARED,fd,0);将显示缓冲区清零，memset（fbp，0，screensize），即可实现清屏。

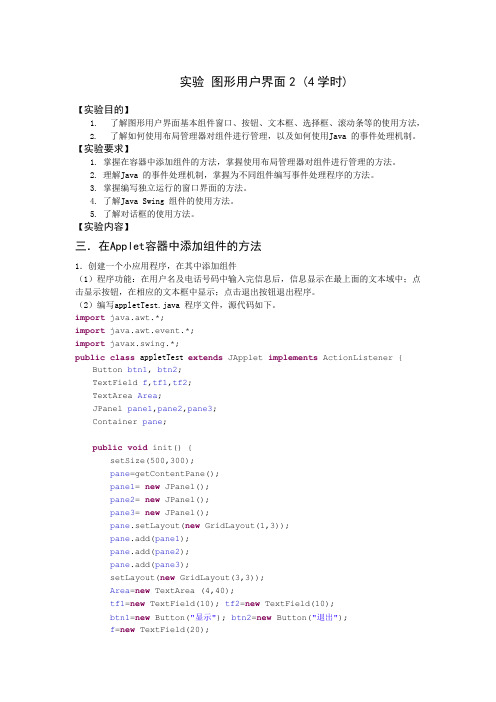

实验图形用户界面2 (4学时)【实验目的】1.了解图形用户界面基本组件窗口、按钮、文本框、选择框、滚动条等的使用方法，2.了解如何使用布局管理器对组件进行管理，以及如何使用Java 的事件处理机制。

【实验要求】1. 掌握在容器中添加组件的方法，掌握使用布局管理器对组件进行管理的方法。

2. 理解Java 的事件处理机制，掌握为不同组件编写事件处理程序的方法。

3. 掌握编写独立运行的窗口界面的方法。

4. 了解Java Swing 组件的使用方法。

5. 了解对话框的使用方法。

【实验内容】三．在Applet容器中添加组件的方法1．创建一个小应用程序，在其中添加组件（1）程序功能：在用户名及电话号码中输入完信息后，信息显示在最上面的文本域中；点击显示按钮，在相应的文本框中显示；点击退出按钮退出程序。

（2）编写appletTest.java 程序文件，源代码如下。

import java.awt.*;import java.awt.event.*;import javax.swing.*;public class appletTest extends JApplet implements ActionListener { Button btn1, btn2;TextField f,tf1,tf2;TextArea Area;JPanel pane1,pane2,pane3;Container pane;public void init() {setSize(500,300);pane=getContentPane();pane1= new JPanel();pane2= new JPanel();pane3= new JPanel();pane.setLayout(new GridLayout(1,3));pane.add(pane1);pane.add(pane2);pane.add(pane3);setLayout(new GridLayout(3,3));Area=new TextArea (4,40);tf1=new TextField(10); tf2=new TextField(10);btn1=new Button("显示"); btn2=new Button("退出");f=new TextField(20);pane1.add(Area); pane2.add(new Label("用户名"));pane2.add(tf1); pane2.add(new Label("电话"));pane2.add(tf2); pane3.add(f); pane3.add(btn1); pane3.add(btn2);tf1.addActionListener(this); tf2.addActionListener(this);btn1.addActionListener(this); btn2.addActionListener(this);}public void actionPerformed(ActionEvent e) {if (e.getSource()==btn1)f.setText("你按下了“" + e.getActionCommand() + "”按钮");if (e.getSource()==tf1)Area.append("用户名："+tf1.getText()+"\n");if (e.getSource()==tf2)Area.append("电话："+tf2.getText()+"\n");if (e.getSource()==btn2) {System.exit(0);}}}（3）编译并运行程序。

西安邮电大学（计算机学院）课内实验报告实验名称：图形用户界面专业名称：计算机科学与技术班级：计科1405班学生姓名：高宏伟学号：04141152指导教师：刘霞林实验日期：2016.11.24一、实验目的了解图形用户界面基本组件窗口、按钮、文本框、选择框、滚动条等的使用方法，了解如何使用布局管理器对组件进行管理，以及如何使用Java 的事件处理机制。

二、实验要求1. 掌握使用布局管理器对组件进行管理的方法。

2. 理解Java 的事件处理机制，掌握为不同组件编写事件处理程序的方法。

3. 掌握编写独立运行的窗口界面的方法。

4. 掌握组件的使用方法。

5. 了解对话框的使用方法。

三、实验内容（一）算术测试。

✧实验要求：编写一个算术测试小软件，用来训练小学生的算术能力。

程序由3个类组成，其中Teacher类对象负责给出算术题目，并判断回答者的答案是否正确；ComputerFrame类对象负责为算术题目提供视图，比如用户可以通过ComputerFrame类对象提供的GUI界面看到题目，并通过该GUI界面给出题目的答案；MainClass是软件的主类。

✧程序模板：Teacher.javapublic class Teacher{ int numberOne,numberTwo;String operator="";boolean right;public int giveNumberOne(int n){ numberOne=(int)(Math.random()*n)+1;return numberOne;}public int giveNumberT wo(int n){ numberTwo=(int)(Math.random()*n)+1;return numberTwo;}public String giveOperator(){ double d=Math.random();if(d>=0.5)operator="+";elseoperator="-";return operator;}public boolean getRight(int answer){ if(operator.equals("+")){ if(answer==numberOne+numberTwo)right=true;elseright=false;}else if(operator.equals("-")){ if(answer==numberOne-numberTwo)right=true;elseright=false;}return right;}}ComputerFrame.javaimport java.awt.*;import java.awt.event.*;public class ComputerFrame extends Frame implements ActionListener { TextField textOne,textTwo,textResult;Button getProblem,giveAnwser;Label operatorLabel,message;Teacher teacher;ComputerFrame(String s){ super(s);teacher=new Teacher();setLayout(new FlowLayout());textOne=【代码1】 //创建textOne,其可见字符长是10textTwo=【代码2】 //创建textTwo,其可见字符长是10textResult=【代码3】 //创建textResult,其可见字符长是10operatorLabel=new Label("+");message=new Label("你还没有回答呢");getProblem=new Button("获取题目");giveAnwser=new Button("确认答案");add(getProblem);add(textOne);add(operatorLabel);add(textTwo);add(new Label("="));add(textResult);add(giveAnwser);add(message);textResult.requestFocus();textOne.setEditable(false);textTwo.setEditable(false);【代码4】//将当前窗口注册为getProblem的ActionEvent事件监视器【代码5】//将当前窗口注册为giveAnwser的ActionEvent事件监视器【代码6】//将当前窗口注册为textResult的ActionEvent事件监视器 setBounds(100,100,450,100);setVisible(true);validate();addWindowListener(new WindowAdapter(){ public void windowClosing(WindowEvent e) { System.exit(0);}});}public void actionPerformed(ActionEvent e){ if(【代码7】) //判断事件源是否是getProblem{ int number1=teacher.giveNumberOne(100);int number2=teacher.giveNumberTwo(100);String operator=teacher.givetOperator();textOne.setText(""+number1);textTwo.setText(""+number2);operatorLabel.setText(operator);message.setText("请回答");textResult.setText(null);}if(【代码8】) //判断事件源是否是giveAnwser{ String answer=textResult.getText();try{int result=Integer.parseInt(answer);if(teacher.getRight(result)==true){ message.setText("你回答正确");}else{ message.setText("你回答错误");}}catch(NumberFormatException ex){ message.setText("请输入数字字符");}}textResult.requestFocus();validate();}}MainClass.javapublic class MainClass{ public static void main(String args[]){ ComputerFrame frame;frame=【代码9】//创建窗口，其标题为：算术测试}}✧实验后的练习：1. 给上述程序增加测试乘、除的功能。

实验七–八图形用户界面程序设计
一、实验目的
1、掌握JavaGUI程序设计的结构和方法
2、掌握常用组件的定义与应用
3、掌握Java事件处理的方法
二、实验内容
1、设计一个能够进行各种进位计数制的转换应用程序，它将一个指定为二、八、十、十六进制的整型数据转换成另一种进制的整型数据。

供参考的GUI程序界面如图所示。

2、设计一个函数计算器（小程序），能够求一个double类型数据的指定函数值。

GUI程序界面自己设定，要求有输入数字的按钮，不用键盘输入数字，只能用数字按钮来输入数字。

三、实验要求
1、实验六：完成以上两题的GUI界面设计
2、实验七：完成以上两题的事件触发。

实验八图形用户界面(GUI)设计（说明：本次实验在4学时内独立完成）一、实验目的1. 熟悉各种控件和界面菜单的制作。

2. 学会编写控件对象的回调程序（callback函数）。

3. 熟练使用GUI开发工具GUIDE设计用户界面。

二、实验预备知识图形用户界面(Graphical User Interface，简称GUI) 是指由窗口、光标、按键、菜单、文字说明等对象构成的一个人与计算机的交互界面。

用户通过一定的方法（如鼠标或键盘）选择、激活这些图形对象，使计算机产生某种动作或变化，比如实现计算、绘图等。

GUI 的最重要组成是用户菜单(uimenu)和用户控件(uicontrol)。

关于界面菜单，可以参考课件相关部分的介绍，这里主要介绍控件的类型、属性和制作方法。

1.用户控件的类型控件是事件响应的图形对象。

当某一事件发生时，应用程序会做出响应并执行某些预定的功能子程序（即回调函数Callback）。

MATLAB中有10种不同类型的控件(下图)：①单功能按钮(Push Button)；②单选按钮(Radio Button)；③双位按钮(ToggleButton)；④复选框(Check Box)；⑤列表框(List Box)；⑥弹出框(Popup Menu)；⑦静态文本框(Static Text)；⑧可编辑文本框(Edit Text)；⑨滑标或滚动条(Slider)；⑩框架(Frame)。

这些控件大致可分为两种，一种为动作控件，鼠标点击这些控件时会产生相应的响应；一种为静态控件，是不产生响应的控件，如静态文本框等。

表1给出了各种控件的描述。

2.用户控件的属性每种控件都有一些可以设置的属性参数，用于表现控件的外形、功能及效果。

属性由两部分组成：属性名和属性值，它们必须是成对出现的。

用户可以在创建控件对象时，设定其属性值，未指定时将使用系统缺省值。

下面介绍部分较常用的控件属性：●Tag取值为字符串，定义了控件的标识(标签)，在任何程序中都可以通过这个标识控制该控件对象。

实验八图形用户界面1.实验目的1、学会处理ActionEvent事件2、学会使用布局类3、学习焦点、鼠标和键盘事件2.实验内容1、根据附录里的源代码，按照注释要求，完成代码填空，使程序能够运行得出结果。

1) 实验1算术测试2) 实验2布局与日历3) 实验3华容道2、完成习题：1）修改实验1的代码，再增加“小学生”级别，并增加测试乘、除法的功能。

2）编写应用程序，有一个标题为“移动”的窗口，窗口布局为null，在窗口中有两个按钮，单击一个按钮让另一个按钮移动。

3.实验步骤1、完成实验内容1中的程序填空、编译通过，并运行得到正确结果。

2、设计完成实验内容2中要求的程序，并通过编译、运行，最后得到正确结果。

4.评分标准1.A——内容功能完善，编程风格好，人机接口界面好；2.B——内容功能完善，编程风格良好，人机接口界面良好；3.C——完成必做内容；4.D——能完成必做内容；5.E——未按时完成必做内容，或者抄袭（雷同者全部为E）.参照书上实验按模版要求，将【代码】替换为Java程序代码，编写好完整的程序文档，最后运行得到的相关文件，把实验所得文件一起打包上交。

（压缩包的文件名为：学号后三位和名字开头字母，如109zhh．RAR|ZIP）实验1 算术测试模板代码Teacher.javaimport java.util.Random;import java.awt.event.*;import javax.swing.*;public class Teacher implements ActionListener{int numberOne,numberTwo;String operator=" ";boolean isRight;Random random;int maxInteger;JTextField textOne,textTwo,textResult;JLabel operatorLabel,message;Teacher(){random=new Random();}public void setMaxInteger(int n){maxInteger=n;}public void actionPerformed(ActionEvent e){String str=e.getActionCommand();if(str.equals("getProblem")){numberOne=random.nextInt(maxInteger)+1;numberTwo=random.nextInt(maxInteger)+1;double d=Math.random();if(d>=0.5){operator="+";}else{operator="-";}textOne.setText(""+numberOne);textTwo.setText(""+numberTwo);operatorLabel.setText(operator);message.setText("请回答");textResult.setText(null);}else if(str.equals("answer")){String answer=textResult.getText();try{int result=Integer.parseInt(answer);if(operator.equals("+")){if(result==numberOne+numberTwo){message.setText("你回答正确");}else{message.setText("你回答错误");}}else if(operator.equals("-")){if(result==numberOne-numberTwo){message.setText("你回答正确");}else{message.setText("你回答错误");}}}catch(NumberFormatException ex){message.setText("请输入数字字符");}}}public void setJTextField(JTextField...t){textOne =t[0];textTwo =t[1];textResult =t[2];}public void setJLabel(bel){operatorLabel=label[0];message=label[1];}}ComputerFrame.javaimport java.awt.*;import java.awt.event.*;import javax.swing.*;public class ComputerFrame extends JFrame{JMenuBar menubar;JMenu choiceGrade;JMenuItem grade1,grade2;JTextField textOne,textTwo,textResult;JButton getProblem,giveAnswer;JLabel operatorLabel,message;Teacher teacherZhang;ComputerFrame(){teacherZhang=new Teacher();teacherZhang.setMaxInteger(20);setLayout(new FlowLayout());menubar=new JMenuBar();choiceGrade=new JMenu("选择级别");grade1=new JMenuItem("幼儿级别");grade2=new JMenuItem("儿童级别");grade1.addActionListener(new ActionListener(){public void actionPerformed(ActionEvent e){teacherZhang.setMaxInteger(10);}});grade2.addActionListener(new ActionListener(){public void actionPerformed(ActionEvent e){teacherZhang.setMaxInteger(50);}});choiceGrade.add(grade1);choiceGrade.add(grade2);menubar.add(choiceGrade);setJMenuBar(menubar);//【代码1】//创建textOne,其可见字符长是5textTwo=new JTextField(5);textResult=new JTextField(5);operatorLabel=new JLabel("+");operatorLabel.setFont(new Font("Arial",Font.BOLD,20));message=new JLabel("你还没有回答呢");getProblem=new JButton("获取题目");giveAnswer=new JButton("确认答案");add(getProblem);add(textOne);add(operatorLabel);add(textTwo);add(new Label("="));add(textResult);add(giveAnswer);add(message);textResult.requestFocus();textOne.setEditable(false);textTwo.setEditable(false);getProblem.setActionCommand("getProblem");textResult.setActionCommand("answer");giveAnswer.setActionCommand("answer");teacherZhang.setJTextField(textOne,textTwo,textResult);teacherZhang.setJLabel(operatorLabel,message);//【代码2】//将teacherZhang注册为getProblem的ActionEvent事件监视器//【代码3】//将teacherZhang注册为giveAnwser的ActionEvent事件监视器//【代码4】//将teacherZhang注册为textResult的ActionEvent事件监视器setVisible(true);validate();setDefaultCloseOperation(DISPOSE_ON_CLOSE);}}MainClass.javapublic class MainClass {public static void main(String[] args) {ComputerFrame frame;frame=new ComputerFrame();frame.setTitle("算术测试");frame.setBounds(100,100,650,180);}}实验2 布局与日历模板代码CalendarBean.javaimport java.util.Calendar;public class CalendarBean {String [] day;int year=2008,month=0;public int getYear() {return year;}public void setYear(int year) {this.year = year;}public int getMonth() {return month;}public void setMonth(int month) {this.month = month;}public String [] getCalendar() {String [] a=new String[42];Calendar 日历=Calendar.getInstance();日历.set(year,month-1,1);int 星期几=日历.get(Calendar.DAY_OF_WEEK)-1;int day=0;if(month==1||month==3||month==5||month==7||month==8||month==10||month==12) day=31;if(month==4||month==6||month==9||month==11)day=30;if(month==2) {if(((year%4==0)&&(year%100!=0))||(year%400==0))day=29;elseday=28;}for(int i=星期几,n=1;i<星期几+day;i++) {a[i]=String.valueOf(n) ;n++;}return a;}}CalendarFrame.javaimport java.awt.event.*;import javax.swing.*;import javax.swing.border.*;import java.awt.*;import java.util.*;public class CalendarFrame extends JFrame implements ActionListener { JLabel labelDay[]=new JLabel[42];JButton titleName[]=new JButton[7];String name[]={"日","一","二","三","四","五","六"};JButton nextMonth,previousMonth;CalendarBean calendar;JLabel showMessage=new JLabel("",JLabel.CENTER);int year=2011,month=2;public CalendarFrame(){JPanel pCenter=new JPanel();//【代码1】//将pCenter的布局设置为7行7列的GridLayout布局.for(int i=0;i<7;i++){titleName[i]=new JButton(name[i]);titleName[i].setBorder(new SoftBevelBorder(BevelBorder.RAISED));//【代码2】//pCenter中添加组件titleName[i]}for(int i=0;i<42;i++){labelDay[i]=new JLabel("",JLabel.CENTER);labelDay[i].setBorder(new SoftBevelBorder(BevelBorder.LOWERED));//【代码3】//pCenter中添加组件labelDay[i]}calendar=new CalendarBean();nextMonth=new JButton("下月");previousMonth=new JButton("上月");nextMonth.addActionListener(this);previousMonth.addActionListener(this);JPanel pNoth=new JPanel(),pSouth=new JPanel();pNoth.add(previousMonth);pNoth.add(nextMonth);pSouth.add(showMessage);//【代码4】//将窗口pCenter添加到中央区域//【代码5】//将窗口pNoth添加到北面区域//【代码6】//将窗口pSouth添加到南面区域setYearAndMonth(year,month);setDefaultCloseOperation(DISPOSE_ON_CLOSE);}public void setYearAndMonth(int y,int m){calendar.setYear(y);calendar.setMonth(m);String day[]= calendar.getCalendar();for(int i=0;i<42;i++){labelDay[i].setText(day[i]);}showMessage.setText("日历:"+calendar.getYear()+"年"+calendar.month+"月"); }public void actionPerformed(ActionEvent e) {if(e.getSource()==nextMonth){month=month+1;if(month>12){month=1;}calendar.setMonth(month);String day[]=calendar.getCalendar();for(int i=0;i<42;i++){labelDay[i].setText(day[i]);}}else if(e.getSource()==previousMonth){month=month-1;if(month<1){month=12;}calendar.setMonth(month);String day[]=calendar.getCalendar();for(int i=0;i<42;i++){labelDay[i].setText(day[i]);}}showMessage.setText("日历:"+calendar.getYear()+"年"+calendar.month+"月");}}CalendarMainClass.javapublic class CalendarMainClass {public static void main(String[] args) {CalendarFrame frame=new CalendarFrame();frame.setBounds(100,100,360,300);frame.setVisible(true);frame.setYearAndMonth(2013,5);}}实验3 华容道模板代码MainClassHRR.javapublic class MainClassHRR {public static void main(String[] args) {{ Hua_Rong_Road HRR=new Hua_Rong_Road();}}}Person.javaimport java.awt.event.*;import java.awt.*;import javax.swing.*;public class Person extends JButton implements FocusListener {int number;Color c=new Color(255,245,170);Font font=new Font("宋体",Font.BOLD,12);Person(int number,String s){ super(s);setBackground(c);setFont(font);this.number=number;c=getBackground();addFocusListener(this);}public void focusGained(FocusEvent e){ setBackground(Color.red);}public void focusLost(FocusEvent e){ setBackground(c);}}Hua_Rong_Road.javaimport java.awt.event.*;import java.awt.*;import javax.swing.*;public class Hua_Rong_Road extends JFrame implements MouseListener,KeyListener, ActionListener {Person person[]=new Person[10];JButton left,right,above,below;JButton restart=new JButton("重新开始");public Hua_Rong_Road(){ init();setBounds(100,100,320,360);setVisible(true);setDefaultCloseOperation(DISPOSE_ON_CLOSE);validate();}public void init(){ setLayout(null);add(restart);restart.setBounds(100,320,120,25);restart.addActionListener(this);String name[]={"曹操","关羽","张","刘","周","黄","兵","兵","兵","兵"};for(int k=0;k<name.length;k++){ person[k]=new Person(k,name[k]);person[k].addMouseListener(this);person[k].addKeyListener(this);add(person[k]);}person[0].setBounds(104,54,100,100);person[1].setBounds(104,154,100,50);person[2].setBounds(54, 154,50,100);person[3].setBounds(204,154,50,100);person[4].setBounds(54, 54, 50,100);person[5].setBounds(204, 54, 50,100);person[6].setBounds(54,254,50,50);person[7].setBounds(204,254,50,50);person[8].setBounds(104,204,50,50);person[9].setBounds(154,204,50,50);person[9].requestFocus();left=new JButton(); right=new JButton();above=new JButton(); below=new JButton();add(left); add(right);add(above); add(below);left.setBounds(49,49,5,260);right.setBounds(254,49,5,260);above.setBounds(49,49,210,5);below.setBounds(49,304,210,5);validate();}public void keyTyped(KeyEvent e){}public void keyReleased(KeyEvent e){}public void keyPressed(KeyEvent e){ Person man=(Person)e.getSource();if(e.getKeyCode()==KeyEvent.VK_DOWN){ go(man,below);}if(e.getKeyCode()==KeyEvent.VK_UP){ go(man,above);}if(e.getKeyCode()==KeyEvent.VK_LEFT){ go(man,left);}if(e.getKeyCode()==KeyEvent.VK_RIGHT){ go(man,right);}}public void mousePressed(MouseEvent e){ Person man=(Person)e.getSource();int x=-1,y=-1;x=e.getX();y=e.getY();int w=man.getBounds().width;int h=man.getBounds().height;if(y>h/2){ go(man,below);}if(y<h/2){ go(man,above);}if(x<w/2){ go(man,left);}if(x>w/2){ go(man,right);}}public void mouseReleased(MouseEvent e) {}public void mouseEntered(MouseEvent e) {}public void mouseExited(MouseEvent e) {}public void mouseClicked(MouseEvent e) {}public void go(Person man,JButton direction){ boolean move=true;Rectangle manRect=man.getBounds();int x=man.getBounds().x;int y=man.getBounds().y;if(direction==below)y=y+50;else if(direction==above)y=y-50;else if(direction==left)x=x-50;else if(direction==right)x=x+50;manRect.setLocation(x,y);Rectangle directionRect=direction.getBounds();for(int k=0;k<10;k++){ Rectangle personRect=person[k].getBounds();if((manRect.intersects(personRect))&&(man.number!=k)){ move=false;}}if(manRect.intersects(directionRect)){ move=false;}if(move==true){ man.setLocation(x,y);}}public void actionPerformed(ActionEvent e){ dispose();new Hua_Rong_Road();}}。

实验8JaVaFX图形用户界面设计电信2班张声鹏（一）实验目的和要求：1.掌握JaVaFX程序的基本结构；2.掌握面板、U1组件以及形状使用；3.掌握颜色，字体和图标的使用。

（二）实验设备及材料：1.计算机；2.InteIIijIDEA或EdiPSe集成开发环境；3.OJ系统，网络畅通；（三）实验内容1.掌握JaVaFX程序的基本结构；2.掌握面板、U1组件以及形状使用；3.掌握颜色，字体和图标的使用（四）验收方式1.在本机上完成实验程序的设计和实现；2.提交电子版设计文档和工程代码。

（五）实验内容（1）完成并提交实验3的实验报告。

（2）用图形用户界面修改上述程序以《实验8JAVA图形用户界面设计》为题目提（六）程序实现packagesamp1e;import.SimpIeDateFormat;import.Date;importcation;import.FXM11oader;import.Group;import.Parent;import.Scene;import.;import.Stage;pub1icc1assMainextendsApp1ication{@0Verridepub1icvoidstart(Stageprimarystage)throwsException{Parentroot=(getC1ass().getResource(""));Groupgroup=newGroup();StringBuiIderresu1t=newStringBUi1der();〃题目字符串构造器1abe11abe1=new1abe1();Jishijishi=newJishi();Student[]stu=newStudent[3];stu[0]=newStudent("0001"z,'⅛≡");stu[1]=newStUdent("0002"J李四”)；StU[2]=newStUdent("0003，“王五”)；for(inti=0;i<20;i++){yunsuanys=newyunsuan();〃产生新的运算式RandomSturanStu=newRandOmStU();〃确认此轮答题学生Chutirobotchuti=newChutirobot(stu[nStu()].getStuName(),ys.getn1()z ys.getsymbo1()√s.getn2())；d(mu());d("∖n");}d("当前时间:"+me());Stringtext=(ing());×t(te×t);i1dren().add(1abe1);t1e("小学生算术题");ene(newScene(group,800,500));();)pub1icstaticvoidmain(String[]args){1aunch(args);})c1assyunsuan{〃运算privateintn1,n2,symbo1;pub1icyunsuan(){this.n1=(int)(m()*100);do{this.n2=(int)(m()*100);I=(int)(m()*4);}whi1e(this.n2==0&&1==3);〃控制不会出现/0情况}pub1icintgetn1(){returnn1;}pub1icintgetn2(){returnn2;}pub1icchargetsymbo1(){if(symbo1==0)return'+,;e1seif(symbo1==1)returne1seif(symbo1==2)return'*';e1sereturn'∕,;}pub1icdoub1egetanswer(){if(symbo1==0)returnn1+n2;e1seif(symbo1==1)returnn1-n2;e1seif(symbo1==2)returnn1*n2;e1sereturn(doub1e)n1∕(doub1e)n2;})c1assChutirobot{Stringname;intn‰n2;charsymbo1;pub1icChutirobotfStringnamejntn1z charSymboIJntn2){=name;this.n1=n1;this.n2=∩2;1=symbo1;}pub1icStringgetTimu(){returnname+”同学,请你回答”+n1+””+SymbOI+,'',+n2+”等于多少？)}c1assJishi{pub1icstaticStringgetTime(){Datenow=newDate();SimpIeDateFormatdateFormat=newSimpIeDateFormatCyyyy年MM月dd日HH:mm:ss");〃可以方便地修改日期格式Stringtime=t(now);return(time);))c1assStudent{StringStuId z StuName;pub1icStudentfStringid,Stringname)(Stu1d=id;StuName=name;}StringgetStu1d(){returnStu1d;}StringgetStuName(){returnStuName;))c1assRandomStu{intn;RandomStu(){this.n=(int)(m()*3-0.01);}intgetRanStu(){returnn;})(七)运行结果（八）实验总结学会使用javafx进行UI界面搭建。
