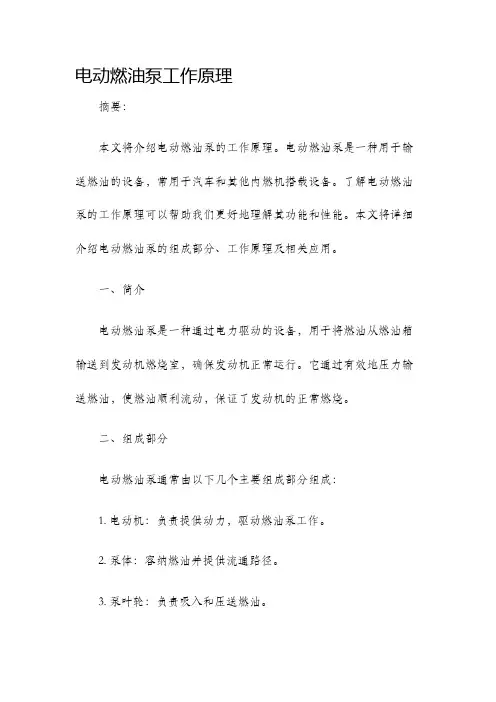

电动燃油泵原理
电动燃油泵是一种利用电能驱动的设备，用于将燃油从燃油箱送到燃油系统中的柴油或汽油发动机。
其工作原理主要分为以下几个步骤：
1. 电动马达：电动燃油泵通过电能驱动内部的电动马达，将电能转化为机械能，提供动力给燃油泵的工作。
2. 吸油阶段：电动燃油泵的进油口连接着燃油箱，在工作时，电动泵通过将进油口处产生的低压，通过一根吸油管将燃油吸入泵体内部。
3. 压油阶段：经过吸入燃油后，电动泵开始压油。
其工作原理是利用内部的柱塞和缸体形成的密封空间，在电动马达的驱动下，使柱塞沿着缸体内壁来回运动。
当柱塞下压时，泵体内部就会形成负压，吸入更多的燃油；而当柱塞上抬时，则会产生高压，将燃油推向燃油系统中。
4. 燃油供给：经过压油阶段，电动燃油泵将燃油输送至燃油系统中，如燃油滤清器、燃油喷嘴等，以供给发动机燃烧所需的燃油。
需要注意的是，电动燃油泵的工作需要依靠外部的电能驱动，并且泵体内部需要维持一定的密封性，以确保燃油的正常供给。
此外，燃油泵的工作状态需要根据车辆的使用需求和发动机工况进行调节，以保证发动机的燃油供给量能够与燃烧需求相匹配。
汽车电动燃油泵有几种及其工作原理在现代轿车中采用了各种不同的汽油喷射系统，它们的供油方式也有所不同，但必须安有电动燃油泵。
它的主要任务是供给燃油系统足够的且有一定压力的燃油。
由于机械膜片式燃油泵，受到结构限制，安装位置既要远离热源又要直列式固装不可横置。
而电动式燃油泵位置可以任意选择，并具有不产生气阻特点。
电动燃油泵的结构是由泵体、永磁电动机和外壳三部分所组成。
永磁电动机通电即带动泵体旋转，将燃油从进油口吸入，流经电动燃油泵内部，再从出油口压出，供给燃油系供油。
燃油流经电动燃油泵内部，对永磁电动机的电枢起到冷却作用，又称湿式燃油泵。
电动燃油泵的电动机部分包括固定在外壳上的永久磁铁和产生电磁力矩的电枢以及安装在外壳上的电刷装置。
电刷与电枢上的换向器相接触，其引线接到外壳上的接柱上，将控制电动燃油泵的电压引到电枢绕组上。
电动燃油泵的外壳两端卷边铆紧，使各部件组装成一个不可拆卸总成。
燃油泵的附加功能由安全阀和单向阀完成。
安全阀可以避免燃油管路阻塞时压力过分升高，而造成油管破裂或燃油泵损伤现象发生。
单向阀设置目的，是为了在燃油泵停止工作时密封油路，使燃油系统保持一定残压，以便发动机下次起动容易。
泵体是电动燃油泵泵油的主体，根据其结构不同的可分滚柱式和平板叶片式。
最常见的滚柱式电动燃油泵。
电动燃油泵在车上安装有安装在燃油箱外和燃油箱内。
还有少数车型在燃油箱内、外各安装一个电动燃油泵，两者串联在油路上。
拆解分析电动燃油泵及其故障这两天都在讨论燃油泵的失效模式，一直有一种说法：油箱存油量过少、液面低会导致燃油泵‘烧毁'！前几天喷了一篇关于对上述说法的分析，但总觉得还是缺乏些依据。
加上migizhi提出的燃油泵‘突然死亡'问题解释不清，按照毛主席'解剖麻雀'的思想（人_人！），今天终于忍不住剖开了一只'藏品3#'电动燃油泵，作成图片，与大家共同研究。
这只燃油泵就是前两天许给'脱衣服'的那只，STN2000的,98000km时被判了死刑，原因是：噪音猛增，继而停转，把车主扔在了路上！后被我要来，通电后可以转动，但噪音确实很大，空载运转电流达3.6A，空泵时泵壳温上升迅速！经由泵入口泵入除锈剂清洗泵的内部，泵出口有锈色除锈剂喷出，并含有杂质。

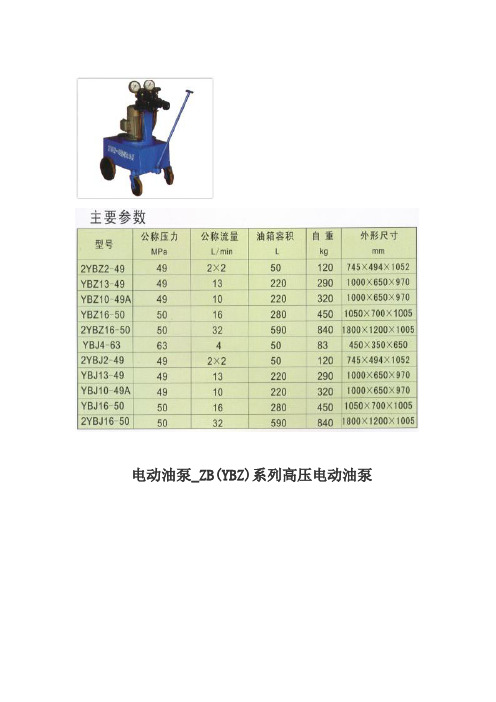

电动油泵_ZB(YBZ)系列高压电动油泵电动油泵介绍：高压电动油泵、汽油机驱动油泵结构紧凑，操作方便，压力高，流量小，可配制低压泵以提高工作效率。
在原油路的基础上，可增加电磁换向阀、压力继电器、液压锁等液压元件对系统进行控制。
可直接对压力容器进行压力试验，配备油缸及机具可以进行起重、顶升、弯曲、校直、拉伸、冲孔、铆接、拆装等作业。
高压电动油泵应用范围：高压电动油泵是用于预应力张拉时，为预应力千斤顶提供张拉动力的设备。
该设备的规格形式是：ZB 2×2/50，其中ZB为设备代号，第一个2是每分钟额定供油量，第二个2是供油油路数，50是额定油压。
四方预应力有限公司生产的ZB系列高压电动油泵是一种柱塞式高压电动油泵，额定压力有50MPa和63MPa两种。
该电动油泵主要用途是作为千斤顶，镦头器、挤压机、扎花机等液压装置的动力源。
电动油泵的安装顺序如下：1.在安装电动油泵的过程中，为防止杂物落入机器内，机组的所有孔眼均应盖好。
2.将机组放在埋有地脚螺栓的基础上，在底座与基础之间，用成对的楔垫用校正用。
3.校正泵轴和电机轴的同心度，在联轴大路外圆上，允许偏差0.1毫米；两联轴器平面的间隙应保证2～4毫米，（小泵取小值）间隙要均匀，允差0.3毫米。
4.在接好管路及确定电动机转动方向后，再接上联轴器，并再校核一遍轴的同心芳。
5.在机组实际试运行2～3小时后，作最后检查，如无不良现象，则认为安装合格。
在试运过程中检查轴承的温度和振动情况如下：6.松开联轴大，用水平仪分别放在电动油泵的泵轴和底座上，通过调整楔垫，校正机组水平，适当拧紧地脚螺栓，以防走动。
7.为防止管线中杂物进入泵内，对新安装的管线，在泵胶应装设过滤器，其有效截面应大于吸入管截面的2～3倍。
对电动油泵的维护保养应注意以下方面：1.水会腐蚀电动油泵，所以含水的物质禁止使用油泵抽真空，请到1210房间使用水泵抽真空。
2.含有大量溶剂的物质请首先在烘箱中除去大部分的溶剂后，再使用电动油泵抽真空。
电动燃油泵的组成随着汽车行业的不断发展，燃油泵作为汽车燃油供给系统中的重要组成部分，也在不断地升级和改进。
现代汽车的燃油泵一般采用电动燃油泵，其具有自吸、高压、低噪音、体积小、重量轻等优点，成为汽车燃油供给系统中的主流产品。
那么，电动燃油泵的组成是什么呢？本文将为您详细介绍。
1. 电机电动燃油泵的核心部件是电机，它是驱动泵体转动的动力源。
电机一般采用直流无刷电机，它的优点是寿命长、效率高、噪音小、可靠性高。
直流无刷电机的构造比较简单，由转子和定子组成，转子上有永磁体，定子上有线圈，当电流通过定子线圈时，会产生磁场，与转子上的永磁体相互作用，使转子旋转。
2. 泵体泵体是将燃油从油箱中吸入并压送到发动机中的部件。
泵体一般由泵头、泵盖、泵体和滤网组成。
泵头是泵体的主要部分，它包含了泵轴、叶轮、泵壳等部件。
泵轴是将电机和泵体连接的部分，它负责将电机转动的动力传递给泵体。
叶轮是泵头的重要组成部分，它的作用是将油从油箱中吸入并压送到发动机中。
泵壳是泵体的外壳，它的作用是保护泵头和泵盖，同时也起到了隔离燃油和电机的作用。
3. 电控模块电控模块是电动燃油泵的智能化部分，它可以通过控制电机的转速和输出功率来实现燃油的压送。
电控模块一般由电路板、电容、电阻、晶体管等部件组成。
电路板是电控模块的主要部分，它上面的电子元件负责控制电机的转速和输出功率。
电容和电阻是电路板上的被动元件，它们的作用是调节电路的参数，以满足电机的工作要求。
晶体管是电路板上的主动元件，它的作用是将电路的信号放大，以控制电机的输出功率。
4. 过滤器过滤器是电动燃油泵的重要部件，它的作用是过滤燃油中的杂质和颗粒，保证燃油的纯净度。
过滤器一般由滤芯和滤壳组成。
滤芯是过滤器的主要部分，它采用高效的过滤材料，可以过滤掉燃油中的杂质和颗粒，保证燃油的纯净度。
滤壳是过滤器的外壳，它的作用是保护滤芯，同时也起到了隔离燃油和电机的作用。
5. 电线电线是电动燃油泵的连接部件，它负责将电机和电控模块连接起来，以实现燃油的压送。
