二次滤网损坏的原因分析及处理大唐桂冠合山发电有限公司 （546501）廖忠华 林志标 韦新喻〔摘要〕本文对原合山电厂#6机B 二次滤网在运行中损坏时所表征的现象进行了描叙，并对其损坏的原因进行了分析。
提出了切实可行的改造方案，并取得了较好效果，提高了设备运行可靠性。
该改造方案对同类产品问题的解决进行了有益的探索，具有实用参考价值。
〔关键词〕二次滤网 损坏 分析 处理1 概况原合山电厂#6机B 二次滤网为无锡市华东电力设备有限公司设计生产的EPL---1400型排污斗旋转负压反冲洗二次滤网。
该二次滤网是汽轮机凝结器装置的重要设备，其作用是过滤凝结器的冷却水，除去可能堵塞凝结器管子的杂物，以提高凝结器冷却水管的清洁度，提高换热效率，改善凝结器的真空，降低发电煤耗。

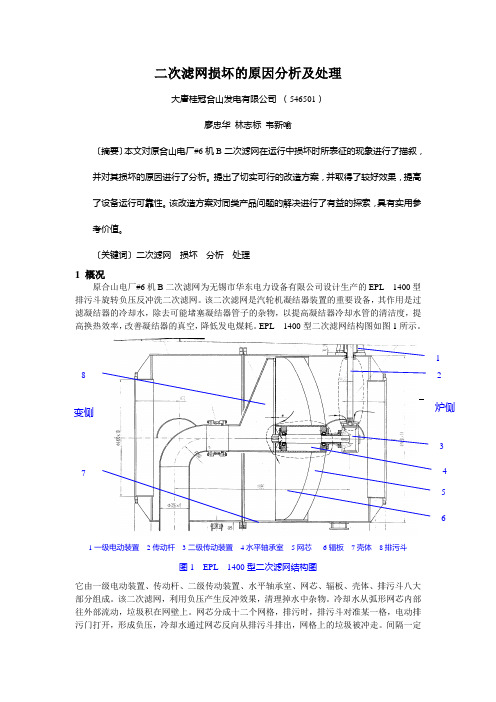

EPL---1400型二次滤网结构图如图1所示。
1一级电动装置 2传动杆 3二级传动装置 4水平轴承室 5网芯 6辐板 7壳体 8排污斗图1 EPL---1400型二次滤网结构图它由一级电动装置、传动杆、二级传动装置、水平轴承室、网芯、辐板、壳体、排污斗八大部分组成。
该二次滤网，利用负压产生反冲效果，清理掉水中杂物。
冷却水从弧形网芯内部往外部流动，垃圾积在网壁上。
网芯分成十二个网格，排污时，排污斗对准某一格，电动排污门打开，形成负压，冷却水通过网芯反向从排污斗排出，网格上的垃圾被冲走。
间隔一定 3 5 8 7 462 1变侧 炉侧时间（设定值为2分钟）后，二级传动装置带动排污斗转动至下一个网格，该网格开始清理……１２个网格依次清理完为一个清洗周期。
清洗完毕电动排污门关闭。
二次滤网不运行时，垃圾积在网壁上，网芯前后产生压差，压差升高时（即网芯后无压力），表明垃圾聚集较多，需要清理。
#6机二次滤网于2001年3月15日安装完毕。
正式运行后曾多次发生故障，虽然也频繁处理缺陷，但是对二次滤网发生的故障一直未能采取行之有效的解决方法。
特别是2002年8月20日，#6机B二次滤网严重损坏，使该二次滤网不能正常排污，大量垃圾堵积在网壁上，导致凝结器的冷却水量大大减少, 凝结器真空下降，#6汽轮机被迫在低负荷运行，经济性变差。

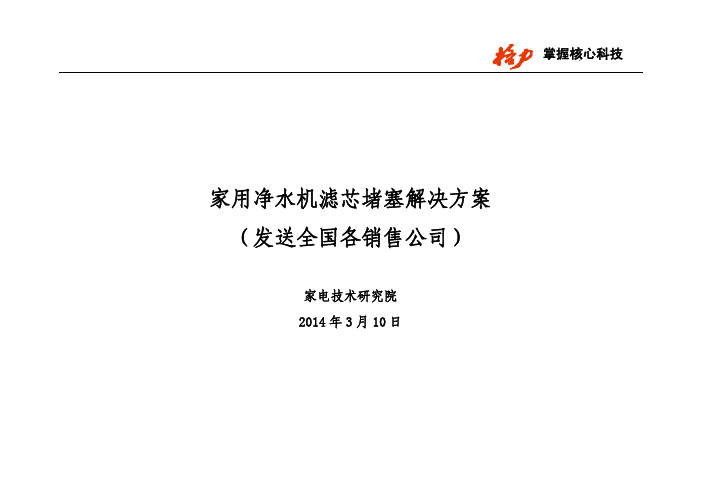

掌握核心科技家用净水机滤芯堵塞解决方案（发送全国各销售公司）家电技术研究院2014年3月10日全国各地陆续有反馈，个别区域出现滤芯堵塞现象，自来水水质较差是主因。
为此家电院做了实地调查和分析，提出解决方案。
一、水质调查概况实地实验过的地点和结论如下：从调查和反馈情况看：①市区水质问题不大，问题集中在县、镇、村。
②发现即使在同一城市不同区域的水质都会有较大差异，因此水质调查必须细致到“区/镇”甚至是“街道/村”一级，总部没有能力进行全国调查，请各销售公司注意积累经验。
二、PP 棉滤芯堵塞解决方案如PP 棉滤芯在当地使用寿命小于3个月的，需要装前置过滤器，现有2个可选方案，建议优选方案1。
水质特点及问题解决方案 成品码 图片 价格 特点方案1钢网前置过滤器（40μm ）编码：Y3010004500 （可以下单）请向经营部询价 堵塞后方便清洗、可重复使用至少2年以上。
水中泥沙颗粒污染物含量高，易造成PP 棉滤芯堵塞 方案2 30μmPP 棉前置过滤器 编码：Y30100012（可以下单）已有价格 价格便宜， 堵塞后必须换芯。
方案1实施方法：方案2实施方法：类似于现有厨下机第一级PP棉滤芯安装方法。
三、碳棒滤芯堵塞解决方案1、目前已经完成孔径10μm碳棒滤芯的开发，在碳棒堵塞严重的地区如连云港赣榆县和天津空港经济区试用，效果非常好。
后续生产和售后配件都会选用此规格型号的碳棒，将避免碳棒堵塞问题。
注意：下售后配件订单的时候，请注明10μm碳棒，编码是293000165。
2、在上述10μm碳棒滤芯还没有正常供货之前，遇到碳棒堵塞故障，建议与用户协商替换为颗粒活性炭滤芯（编码为293000110）。
四、WTE-PW8-5031双出水净水机超滤膜滤芯堵塞解决方案个别地区反映WTE-PW8-5031双出水净水机超滤膜滤芯堵塞严重，主要原因是水中胶体含量高导致，解决方案如下：1、目前已安装的WTE-PW8-5031净水机若出现超滤膜堵塞过快，请说服用户将超滤膜更换为PP棉（编码293000114）。
自清洗过滤器常见故障及分析
自清洗过滤器是一种利用高压水流清洗滤网的环保性进水过滤器，由于具有自动清洗和长寿命的特点，被广泛应用于污水处理、工业循环水、农田灌溉等领域。
然而，在使用过程中，还是会出现一些常见故障，本文就一些常见故障及其分析进行简要介绍。
1. 清洗时间间隔过短
自清洗过滤器的清洗时间间隔一般设置在2-5分钟，如果清洗时间太短，就会影响过滤器的进水流量，也会降低清洗效果，出现这种情况，一般是由于控制器或定时器出现故障，可以检查线路及电源等元件。
2. 滤网清洗不彻底
滤网清洗不彻底，也会影响过滤器的进水流量，甚至出现堵塞现象，这一般是由于滤网上的垃圾清洗不彻底，或清洗器的数量不够，可通过检查清洗器的数量，修改清洗程序等方法来解决。
3. 水压过高或过低
水压对于自清洗过滤器的影响也非常重要，水压过高，会导致过滤器的滤网破裂，水压过低则会影响清洗效果，甚至出现堵塞现象。
一般情况下，自清洗过滤器的最佳工作压力为0.2-0.3MPa，如果超过了这个范围，需要及时调整。
4. 进水水质不合格
如果自清洗过滤器的进水水质不合格，如含有浊度较高的污水，沙土等颗粒杂质等，则会引起堵塞等问题。
在这种情况下，需要考虑在前面加装沉淀池等预处理设备，以保证进水水质的合格。
5. 电机或减速机出现故障
自清洗过滤器的电机及减速机是实现正常工作的重要部件，如果出现故障，则可能会导致无法正常运转、速度不稳等问题。
在这种情况下，需要对电机及减速机进行检查，更换故障部件。
总的来说，自清洗过滤器遇到的常见故障还是比较容易解决的，只需要根据实际情况分析，采取相应措施，就能保证其正常工作，达到预期的过滤效果。

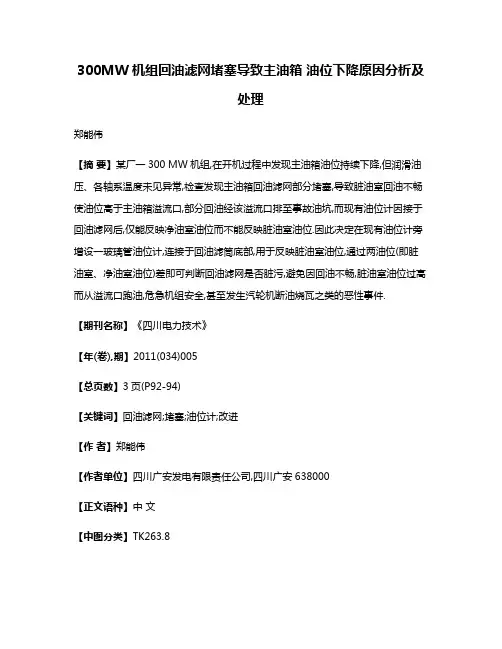

300MW机组回油滤网堵塞导致主油箱油位下降原因分析及处理郑能伟【摘要】某厂一300 MW机组,在开机过程中发现主油箱油位持续下降,但润滑油压、各轴系温度未见异常,检查发现主油箱回油滤网部分堵塞,导致脏油室回油不畅使油位高于主油箱溢流口,部分回油经该溢流口排至事故油坑,而现有油位计因接于回油滤网后,仅能反映净油室油位而不能反映脏油室油位.因此决定在现有油位计旁增设一玻璃管油位计,连接于回油滤筒底部,用于反映脏油室油位,通过两油位(即脏油室、净油室油位)差即可判断回油滤网是否脏污,避免因回油不畅,脏油室油位过高而从溢流口跑油,危急机组安全,甚至发生汽轮机断油烧瓦之类的恶性事件.【期刊名称】《四川电力技术》【年(卷),期】2011(034)005【总页数】3页(P92-94)【关键词】回油滤网;堵塞;油位计;改进【作者】郑能伟【作者单位】四川广安发电有限责任公司,四川广安638000【正文语种】中文【中图分类】TK263.81 润滑油系统概述汽轮机润滑油系统采用主油泵-射油器供油方式。
主油泵由汽轮机主轴直接驱动，器出口压力油驱动射油器投入工作。
润滑油系统主要用于向汽轮发电机组各轴承及盘车装置提供润滑油，向调节系统、保安系统提供部分用油，向发电机氢密封系统提供密封用油油源，为主轴顶轴系统提供充足的油源，向汽轮发电机组转子联轴器提供冷却油，并具有回油排烟功能。
其中，主油箱采用集装方式，将润滑油系统中的大量设备，如交流润滑油泵、直流事故油泵、单舌止回阀、双舌止回阀、油烟分离器、油位指示器、射油器、电加热、溢油阀以及内部管道集中布置在油箱内，方便运行及监视，简化布置，便于防火，正常运行时油箱容量为30.6 m3。
2 异常情况介绍此前该机组因调令停机，6月30日因调令开机启动交流润滑油泵后，主油箱油位由1.997 m降至1.600 m左右，此处油位下降属于正常现象，7月2日凌晨，主油箱油位降至1.480 m，机组冲转后发现油位仍有继续下降趋势，立即组织人员查找原因，经查找，A侧冷油器水侧排空门排水未见油花，B侧冷油器水侧排空仅有少许油花，润滑油压正常且高于冷却水压力，密封油真空油箱、回油扩大槽、浮子油箱油位正常，发电机无进油现象，各油水探测器也未见进油及相应报警，与小机油箱间无相互窜油，同时，其余相关区域也未见漏油现象，初步判断为主机B冷油器漏油，于7:44将其水侧和油侧隔离，并安排检修人员对该冷油器进行查漏。
自清洗过滤器排污系统的水力计算郑铁刚;刘焕芳;刘飞;宗全利【摘要】结合自清洗过滤器过滤机理,对过滤器排污系统的水力参数进行分析,由能量方程得出排污系统中吸沙组件的吸附力计算公式,并根据动量矩方程指出旋喷管转速及流量之间的关系.结合试验基本参数,对比泥沙黏结力,得出实际工程中自清洗过滤器排污装置产生的吸附力远大于泥沙黏结力的结论,即在理论上满足自清洗要求.【期刊名称】《水利水电科技进展》【年(卷),期】2010(030)003【总页数】4页(P8-11)【关键词】自清洗过滤器;微灌;排污系统;水力参数【作者】郑铁刚;刘焕芳;刘飞;宗全利【作者单位】石河子大学水利建筑工程学院,新疆,石河子,832003;河海大学水利水电学院,江苏,南京,210098;石河子大学水利建筑工程学院,新疆,石河子,832003;石河子大学水利建筑工程学院,新疆,石河子,832003;石河子大学水利建筑工程学院,新疆,石河子,832003【正文语种】中文【中图分类】TV131.4我国水资源十分短缺,人均水资源占有量只有2200m3,仅为世界平均水平的1/4。
我国也是农业大国,而农业是用水大户,用水量约占全国用水总量的70%,在新疆等西北地区占90%左右[1]。
随着农业用水总量越来越受到控制,加速发展农业节水势在必行。
根据我国节水灌溉“十一五”发展计划及2015年发展规划,到2015年底全国微灌面积将达到1066.45万hm2,占全国总灌溉面积的19.5%,绝对面积名列世界第一[2]。
在今后较长一段时期内,我国微灌面积的比例无疑将会逐年增加,这就要求与其相关的一些微灌配套设施必须加快研究,以适应我国微灌事业的快速发展,微灌用过滤器作为保证整个微灌系统正常运行的核心过滤设备,无疑将会成为今后研究的热点。
从国内过滤设备可靠性不高、密封性差和自动化控制程度低的角度分析并结合国内外研究现状可以看出,具有自清洗功能的过滤设备是今后主要的研究方向[3-4]。
RO保安过滤器滤芯污堵分析及解决方案作者：张建辉来源：《中小企业管理与科技·下旬刊》2019年第09期【摘要】反渗透前5u保安过滤器主要是确保膜元件不受大颗粒物质的物理损坏，针对凌钢滤芯频繁污堵问题，论文对预处理工艺和后续工艺进行逐项排查，确定是保安过滤器处细菌再滋生造成的滤芯污堵，通过排除，分析出造成细菌滋生的原因，并采取相关措施使滤芯污堵问题得以解决。
【Abstract】Before reverse osmosis， the 5u security filter is mainly to ensure that the membrane elements are not physically damaged by large particles of material. Aiming at the problems of frequent pollution and blockage of the filter core of Ling Steel， the paper checked the pretreatment process and the follow-up process item by item， determined that the pollution and blockage of the filter core was caused by the bacteria re-breeding in the security filter. Through elimination， the paper analyzes the cause of bacteria breeding， and takes relevant measures to solve the problems of pollution and blockage of the filter core.【关键词】保安过滤器;还原剂;杀菌【Keywords】 security filter; reducing agent; sterilization【中图分类号】TM621.2; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ;【文献标志码】A; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; 【文章编号】1673-1069（2019）09-0169-021 引言水是经济发展的命脉，钢铁企业在生产过程中要耗费大量的水资源，随着经济的发展，特别是钢铁企业产能的进一步扩大，对水资源的需求大幅度增长。

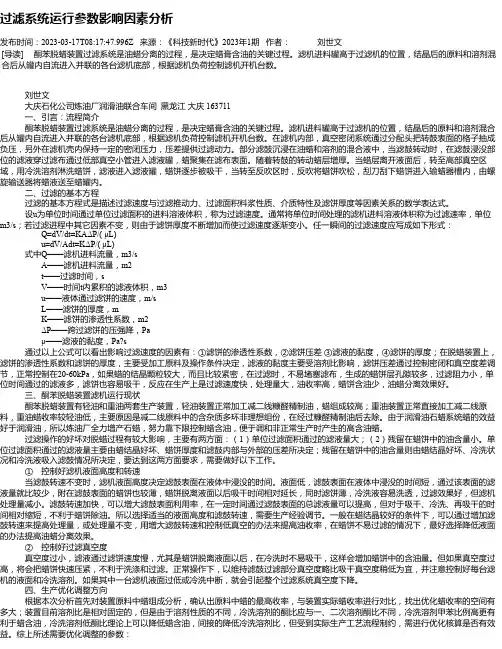

过滤系统运行参数影响因素分析发布时间：2023-03-17T08:17:47.996Z 来源：《科技新时代》2023年1期作者：刘世文[导读] 酮苯脱蜡装置过滤系统是油蜡分离的过程，是决定蜡膏含油的关键过程。
滤机进料罐高于过滤机的位置，结晶后的原料和溶剂混合后从罐内自流进入并联的各台滤机底部，根据滤机负荷控制滤机开机台数。
刘世文大庆石化公司炼油厂润滑油联合车间黑龙江大庆 163711一、引言：流程简介酮苯脱蜡装置过滤系统是油蜡分离的过程，是决定蜡膏含油的关键过程。
滤机进料罐高于过滤机的位置，结晶后的原料和溶剂混合后从罐内自流进入并联的各台滤机底部，根据滤机负荷控制滤机开机台数。
在滤机内部，真空密闭系统通过分配头把转鼓表面的格子抽成负压，另外在滤机壳内保持一定的密闭压力，压差提供过滤动力。
部分滤鼓沉浸在油蜡和溶剂的混合液中，当滤鼓转动时，在滤鼓浸没部位的滤液穿过滤布通过低部真空小管进入滤液罐，蜡聚集在滤布表面。
随着转鼓的转动蜡层增厚。
当蜡层离开液面后，转至高部真空区域，用冷洗溶剂淋洗蜡饼，滤液进入滤液罐，蜡饼逐步被吸干，当转至反吹区时，反吹将蜡饼吹松，刮刀刮下蜡饼进入输蜡器槽内，由螺旋输送器将蜡液送至蜡罐内。
二、过滤的基本方程过滤的基本方程式是描述过滤速度与过滤推动力、过滤面积料浆性质、介质特性及滤饼厚度等因素关系的数学表达式。
设u为单位时间通过单位过滤面积的进料溶液体积，称为过滤速度。
通常将单位时间处理的滤机进料溶液体积称为过滤速率，单位m3/s；若过滤进程中其它因素不变，则由于滤饼厚度不断增加而使过滤速度逐渐变小。
任一瞬间的过滤速度应写成如下形式：Q=dV/dt=KAΔP/( μL)u=dV/Adt=KΔP/( μL)式中Q——滤机进料流量，m3/sA——滤机进料流量，m2t——过滤时间，sV——时间t内累积的滤液体积，m3 u——液体通过滤饼的速度，m/sL——滤饼的厚度，mK——滤饼的渗透性系数，m2ΔP——跨过滤饼的压强降，Paμ——滤液的黏度，Pa?s 通过以上公式可以看出影响过滤速度的因素有：①滤饼的渗透性系数，②滤饼压差③滤液的黏度，④滤饼的厚度；在脱蜡装置上，滤饼的渗透性系数和滤饼的厚度，主要受加工原料及操作条件决定，滤液的黏度主要受溶剂比影响，滤饼压差通过控制密闭和真空度差调节，正常控制在20-60kPa，如果蜡的结晶颗粒较大，而且比较紧密，在过滤时，不易堵塞滤布，生成的蜡饼层孔隙较多，过滤阻力小，单位时间通过的滤液多，滤饼也容易吸干，反应在生产上是过滤速度快，处理量大，油收率高，蜡饼含油少，油蜡分离效果好。

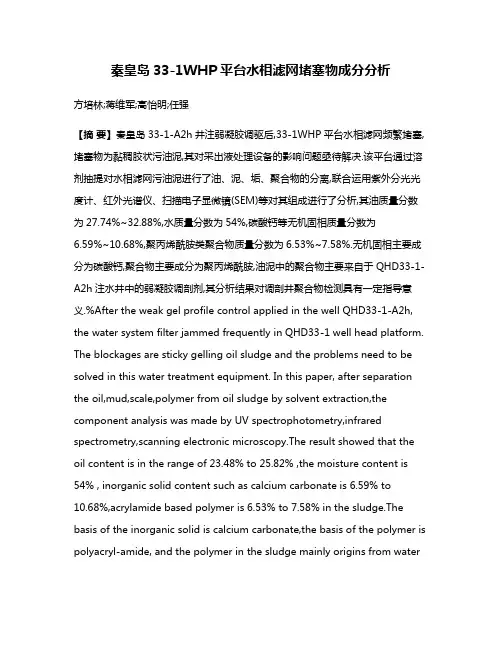

秦皇岛33-1WHP平台水相滤网堵塞物成分分析方培林;蒋维军;高怡明;任强【摘要】秦皇岛33-1-A2h井注弱凝胶调驱后,33-1WHP平台水相滤网频繁堵塞,堵塞物为黏稠胶状污油泥,其对采出液处理设备的影响问题亟待解决.该平台通过溶剂抽提对水相滤网污油泥进行了油、泥、垢、聚合物的分离,联合运用紫外分光光度计、红外光谱仪、扫描电子显微镜(SEM)等对其组成进行了分析,其油质量分数为27.74%~32.88%,水质量分数为54%,碳酸钙等无机固相质量分数为6.59%~10.68%,聚丙烯酰胺类聚合物质量分数为6.53%~7.58%.无机固相主要成分为碳酸钙,聚合物主要成分为聚丙烯酰胺,油泥中的聚合物主要来自于QHD33-1-A2h注水井中的弱凝胶调剖剂,其分析结果对调剖井聚合物检测具有一定指导意义.%After the weak gel profile control applied in the well QHD33-1-A2h, the water system filter jammed frequently in QHD33-1 well head platform. The blockages are sticky gelling oil sludge and the problems need to be solved in this water treatment equipment. In this paper, after separation the oil,mud,scale,polymer from oil sludge by solvent extraction,the component analysis was made by UV spectrophotometry,infrared spectrometry,scanning electronic microscopy.The result showed that the oil content is in the range of 23.48% to 25.82% ,the moisture content is 54% , inorganic solid content such as calcium carbonate is 6.59% to10.68%,acrylamide based polymer is 6.53% to 7.58% in the sludge.The basis of the inorganic solid is calcium carbonate,the basis of the polymer is polyacryl-amide, and the polymer in the sludge mainly origins from waterinjection well. The analysis results have a significant meaning on polymer detection after profile control.【期刊名称】《油气田地面工程》【年(卷),期】2017(036)006【总页数】4页(P8-11)【关键词】污油泥;聚合物;紫外分光光度法;红外光谱;能谱仪;成分分析【作者】方培林;蒋维军;高怡明;任强【作者单位】中海油能源发展股份有限公司工程技术分公司;中海石油有限公司天津分公司渤西作业公司;中海油能源发展股份有限公司工程技术分公司;中海油能源发展股份有限公司工程技术分公司【正文语种】中文弱凝胶调驱体系是指在略高于聚合物驱浓度的聚合物中加入少量延缓型交联剂，使之在地层内缓慢生成弱凝胶。
