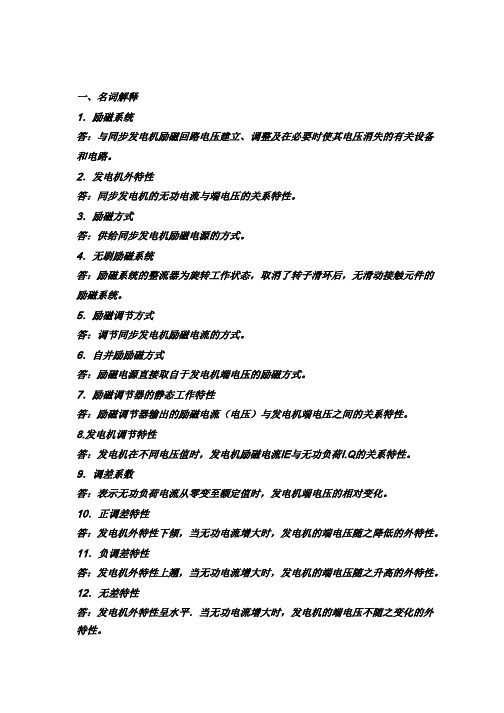

一、名词解释1．励磁系统答：与同步发电机励磁回路电压建立、调整及在必要时使其电压消失的有关设备和电路。
2．发电机外特性答：同步发电机的无功电流与端电压的关系特性。
3．励磁方式答：供给同步发电机励磁电源的方式。
4．无刷励磁系统答：励磁系统的整流器为旋转工作状态，取消了转子滑环后，无滑动接触元件的励磁系统。
5．励磁调节方式答：调节同步发电机励磁电流的方式。
6．自并励励磁方式答：励磁电源直接取自于发电机端电压的励磁方式。
7．励磁调节器的静态工作特性答：励磁调节器输出的励磁电流（电压）与发电机端电压之间的关系特性。
8.发电机调节特性答：发电机在不同电压值时，发电机励磁电流IE与无功负荷I.Q的关系特性。
9．调差系数答：表示无功负荷电流从零变至额定值时，发电机端电压的相对变化。
10．正调差特性答：发电机外特性下倾，当无功电流增大时，发电机的端电压随之降低的外特性。
11．负调差特性答：发电机外特性上翘，当无功电流增大时，发电机的端电压随之升高的外特性。
12．无差特性答：发电机外特性呈水平．当无功电流增大时，发电机的端电压不随之变化的外特性。
13．强励答：电力系统短路故障母线电压降低时，为提高电力系统的稳定性，迅速将发电机励磁增加到最大值。
二、单项选择题1．对单独运行的同步发电机，励磁调节的作用是( A )A．保持机端电压恒定；B．调节发电机发出的无功功率；C．保持机端电压恒定和调节发电机发出的无功功率；D．调节发电机发出的有功电流。
2．对与系统并联运行的同步发电机，励磁调节的作用是( B )A．保持机端电压恒定；B．调节发电机发出的无功功率；C．调节机端电压和发电机发出的无功功率；D．调节发电机发出的有功电流。
3．当同步发电机与无穷大系统并列运行时，若保持发电机输出的有功PG = EGUG sin™为常数，则调节励磁电流时，有( B )等于常数。
X dA．U G sin™；B．E Gsin™；C．1 X d ⊕sin™；D．sin™。
电气安全知识竞赛题库一、单项选择选择一个正确的答案，将相应的字母填入题内的括号中。
每题1分。
)1. 一个完整的计算机系统包括( )。
A、计算机与其外围设备B、主机、键盘与显示器C、软件系统和硬件系统D、模拟电路部分和数字电路部分2. 小型变压器的绕制时，对铁心绝缘与绕组间的绝缘，按对地电压的( )倍来选用。
A、1.5B、2C、3D、43. 下列属于轮廓控制型数控机床是( )。
A、数控车床B、数控钻床C、加工中心D、数控镗床4. 机械工业中常用的润滑剂主要有( )大类。
A、2B、3C、4D、55. 内燃机中的曲柄滑块机构，应该是以( )为主动件。
A、滑块B、曲柄C、内燃机D、连杆6. 共发射极偏置电路中，在直流通路中计算静态工作点的方法称为( )。
A、图解分析法B、图形分析法C、近似估算法D、正交分析法7. 直流差动放大电路可以( )。
A、放大共模信号，抑制差模信号B、放大差模信号，抑制共模信号C、放大差模信号和共模信号D、抑制差模信号和共模信号8. 直流电动机转速不正常，可能的故障原因是：( )。
A、电刷位置不对B、启动电流太小C、电机绝缘老化D、引出线碰壳9. 计算机在电力传动的自动控制，一般分为( )。
A、生产管理级和过程控制级B、单机控制和多机控制C、直控级和监控级D、管理级和监控级10. 逆变器中的电力晶体管工作在( )状态。
A、饱和B、截止C、放大D、开关11. 在转速负反馈系统中，闭环系统的转速降减为开环系统转速降的( )倍。
A、1+KB、1+2KC、1/(1+2K)D、1/(1+K)12. 锥形轴与轮毂的键连接宜用( )联接。
A、楔键B、平键C、半圆键D、花键13. 数码寄存器的功能主要是( )。
A、产生CP脉冲B、寄存数码C、寄存数码和移位D、移位14. PLC可编程序控制器，整个工作过程分五个阶段，当PLC通电运行时，第四个阶段应为( )。
A、与编程器通讯B、执行用户程序C、读入现场信号D、自诊断15. 一直导体放在磁场中，并与磁力线垂直，当导体运动的方向与磁力线方向成( )夹角时导体中产生的电动势最大。
第一篇思考题1-3直流电机电枢绕组只要一个线圈即可运行,为什么要用许多线圈串联组成?线圈越多越好吗?答:单个线圈的电动势、电磁转矩纹波太大,多个线圈串联可以对电动势、电磁转矩起平滑作用。
但也不是越多越好。
因为多到一定程度后,纹波已经很小,无必要再增加,另外空间也限制进一步紧夹。
1-6直流发电机中产生电磁转矩吗?直流电动机中产生感应电动势吗?答:都会。
1-9在换向器上,电枢正常应当放在什么位置上?为什么?物理中性线和几何中性线是一回事吗?答:正常放在几何中性线上。
因为空载时,换向器在几何中性线上的导体处的磁场为零,利于换向。
物理中性线和几何中性线不是一回事。
几何中性线是固定的,而物理中性线是指磁场为零的位置,是跟电枢反应有关的。
1-13直流电机的电磁功率是电功率还是机械功率?还称什么功率?答:电磁功率是发电机中转换成电功率的机械功率(但不是全部机械功率,是电动机中转换成机械功率的电功率(但不是全部的电功率,因此又称转换功率。
1-16一台复励直流发电机,在恒速条件下,分别将它作他励、并励、积复励时,比较电压调整率的大小。
为什么励磁方式不同时,电压调整率也不同?答:电压调整率是指在固定转速、固定励磁电阻下,端电压从空载到额定负载的变化百分比。
积复励的电压调整率<他励的<并励的。
不同励磁方式下,电枢电流(电枢反应、电枢电阻压降等对励磁磁场的影响不同,所以电压调整率也不同。
1-17正在运行的并励直流电动机为什么不能断开励磁回路?断开励磁回路后,磁通、电动势、电枢电流和转速将如何变化?起动时,励磁回路断了线,会有什么后果?答:运行中,励磁断开的话,靠一点点剩磁工作,若为轻载,则将飞车;若为重载,则电枢电流、电阻压降大增,将可能烧坏电机(若负载转矩低于此时电机能输出的最大转矩,则将继续运转,并可能烧坏;若负载转矩高于此时电机能输出的最大转矩,则直接停机,电枢处于短路状态,最后可能烧坏。
断开励磁后,磁通减为剩磁,电枢电流大增,电动势有较大幅减小(因电枢电阻压降大增;转速则要看负载情况:轻载转速上升飞车,重载则可能继续运行或停车、并可能烧毁。

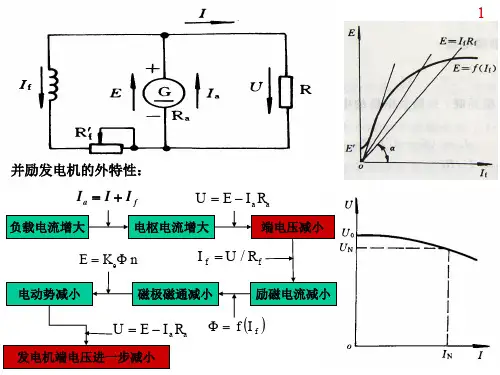

并励直流发电机外特性拐弯现象的直观解释爆也机fExPL0宣IoN—PROOFELECTRICMACHINE)2012年第1期第47卷(总第16硼) 并励直流发电机外特性拐弯现象的直观解释程小华华南理工大学电力学院,广东广州(510640)摘要利用并励直流发电机的并励特点,变空载特性的横坐标,,为U,巧妙地建立起电枢电势与端电压之间的关系一层￡,关系,进而建立确定端电流的EU比较式.通过EU的比较,给出了并励直流发电机外特性拐弯现象的一个直观解释.关键词并励直流发电机;外特性;拐弯现象;空载特性中图分类号~TM331.2文献标识码:A文章编号:1008-7281(2012)01-0001_03 AnIntuitiveExplanationofTurningPhenomenonofV olt--AmpereCharacteristicsofShuntDCGeneratorsChen~XiaohuaAbstractBasedonthefeaturesofshuntDCgenerator,thispapercraftilyestablishesthe relationbetweenarmatureEMFandterminalvoltage(EUrelation)bychangingtheno—load characteristicsabscissaIfintoU,andthenestablishesthecomparisonexpressionofdetermining terminalcurrent.ThroughthecomparisonofEandU,thispaperpresentsallintuitionexplana—tiononturningphenomenonofvolt?amperecharacteristicsofshuntDCgenerator. KeywordsShuntDCgenerator;volt??amperecharacteristics;turningphenomenon;no-- loadcharacteristics0引言2并励直流发电机的空载特性并励直流发电机的外特性有一个拐弯现象.如何解释这一现象呢?文献[1—10]的做法是引入负载电阻,让R.由大到小变化;考察此变化过程中端电压和端电流,的变化.文献[11—13]对拐弯现象不进行解释,文献[14,15]讲并励发电机的外特性,但不提拐弯现象.本文试图从一个新的视角,不引入,直观地解释并励直流发电机外特}生的拐弯现象.1并励直流发电机的外特性’并励直流发电机的外特性定义如下:当n=常值,R,=常值时,U=厂(,)的关系曲线,该曲线如图1所示.显然,该曲线在b点出现了拐弯.I图1并励直流发电机的外特性并励直流发电机的空载特性定义如下:当=常值,=常值时,E=,,)的关系曲线.由于并励绕组始终是E的一个负载,故对并励直流发电机而言,严格意义上的空载特性是不存在的.但是相对电枢回路而言,励磁回路属于弱电回路,励磁电流始终很小,一般为额定电流的l%一5%(参见文献[1]P61),故可以忽略其对电枢电压的影响.实际上空载特性反映的是电机磁路的磁化特性.因此,空载特}生不仅空载时可用,负载时一样可用.由于R,=常值,,,:辟ocU,故改变横坐标比例,空载特性E:,(f,)可演变成E=u),而形状保持不变,如图2所示.图2并励直流发电机的空载特性第)(ExPL OsIoN_PR00FMACHINE’4716ELECTRICMACHINE)爆也机第卷(总第4期)(EXPLOSION—PR00F)II万矫l3拐弯现象的直观解释3告,观察电流,3.1并励直流发电机的等效电路并励直流发电机的等效电路如图3所示.图中符号照惯例理解,R∑是电枢回路总电阻,包括电枢绕组电阻和电刷接触电阻.IJ图3并励直流发电机的等效电路3.2负载电流的增减判别式如图3所示,当,较大时,可以忽略,,,因为励磁回路属于弱电回路,此时有=式(1)从电机目身(rn]小是电机的负载)的物理量E,U等来确定端电流,这种方法称为EU比较法.式(I)称为端电流,的EU比较式.3.3空载特性上拐弯对应点的寻找图1中6点代表拐弯点.对6点,有丽dI=0.为了找到图2与图1中b点对应的点,即拐弯对应点s,令式(1)两边对U求导,得—dE—1(2)dUR一≈一II一,令面dI-o’得-1_『]=1(3)记图2中dE=l的点为s.显然图2中的s点与图1中的b点相互对应.显然,图2中s点以右,有dE<1,对应图1中6点上侧;s点以左,有dE>1,对应图l中6点下侧;s点本身,有面dE=1,对应图1中6点.的变化规律.当在图1中b点上侧(即图2中s点右侧)j附近由大到小变化时,由于.U而lna<1,即dE<dU,故UU下降得多,E下降得少,故(—)增加,由EU判别式知,增加,与图1所示吻合.当在图l中b点下侧(即图2中s点左侧)JF附近由大到小变化时,由于>l,即dE>dU,故UU下降得少,E下降得多,故(E—)减小,由EU判别式知,减小,与图l所示吻合.说明:式(1)是基于,较大的假定.这个假定是否成立呢?如果观察整个外特性,则显然不成立.然而,我们的任务是解释外特性的拐弯现象,即在临界点b附近所发生的现象.而在临界点b附近,”,较大”这一条件完全能够满足.事实上,临界点b处的电流,即临界电流,往往达到额定电流的2—3倍.参见文献[1]P63-64.4结语本文利用并励直流发电机的并励特点,变空载特性的横坐标,,为,巧妙地建立起电枢电势与端电压之间的关系一E关系,进而建立确定端电流的EU比较式,通过EU的比较,给出了并励直流发电机外特陛拐弯现象的一个直观解释.流行教科书中引入负载电阻讨论问题的做法,虽然也能够解释现象,但与本文所提方法相比,则显得迂回曲折,表现在:(1)引入了枝节(负载电阻尺),冲淡了主干(端电压,电枢电势E);(2)不是直接讨论端电压的变化,而是先讨论负载电阻的变化,再讨论电压的变化.顺便指出,在讨论负载电阻变化与端电压变化之间的关系时,只有文献[1]从数学上严格论证了负载电阻减小与端电压减小的等价性.其他文献都只是定性说明,不能令人信服.迂回的方法有三个缺点:一是不严谨(文献[1]例外);二是难懂;三是难记(即使懂了,也不容易记住),可谓”难懂难记不严谨”.笔者30年来(1980年～2010年)对电机学的学习,教学实践也证明了这一点.爆也机(EXPLOSION—PROOFELECTRICMACHINE)2012年第1期第47卷(总第164期) 直观解释法有三个优点:易懂,易记,且严谨.参考文献[1]许实章.电机学(上册),第1版[M].北京:机械工业出版社,1980.[2]许实章.电机学,第3版[M].北京:机械工业出版社,1996,P61.[3]汤蕴谬,史乃.电机学[M].北京:机械工业出版社,1999,P85.[4]辜承林,陈乔夫,熊永前.电机学[M].武汉:华中科级科技大学出版社,2005,P79-80.[5]李发海,陈汤铭,郑逢时,等.电机学(上册)[M].北京:科学出版社,1984,P318-319.[6]陈世元.电机学[M].北京:机械工业出版社,2004,P34-37.[7]周顺荣.电机学[M].北京:科学出版社,2002,P309.[8]戴文进,徐龙权.电机学[M].北京:清华大学出版社,2008,P91.[9]潘再平,章玮,陈敏祥.电机学[M].杭州:浙江大学出版社,2008,P37.[10]吴大榕.电机学(上册)[M].北京:电力工业出版社,1978,P81.[11]汤蕴谬,史乃.电机学[M].北京:机械工业出版社,2005,P105.[12]汤蕴缪,罗应立,梁艳萍.电机学[M].北京:机械工业出版社,2008,P99.[13]徐德淦.电机学[M].北京:机械工业出版社,2004,P39.[14]阎治安,崔新艺,苏少平.电机学[M].西安:西安交通大学出版社,2006,P41.[15]张广溢,郭前岗.电机学[M].重庆:重庆大学出版社,2002,P247,250.作者简介:程小华男1963年生;1982年毕业于合肥工业大学电机制造专业,获学士学位;1994年毕业于华中理工大学电机及控制专业.获博士学位.现任华南理工大学电力学院教授.主要从事电机基本理论特别是交流电机绕组理论,电机设计,电机控制以及新型电机的研究.收稿日期:2011-09-08敬告读者随着我国市场经济的发展,出版成本的增加,我们做出了一个艰难的决定,从2012年1月开始,《防爆电机》期刊的定价由原来的全年36元调到48元,单价从每本6元调到8元,敬请广大读者谅解.坦言之,调价令我们很痛苦.因为我们不愿把成本上涨的压力转移到读者身上,不论多少!近年来,我们一直努力优化工作流程,压缩各方面的支出,怎奈物价飞涨,印刷费也在涨,面对一涨再涨的成本,我们只能调整价格.对于涨价,最终还要获得广大读者们的理解和支持.对此我们唯一能做到的把《防爆电机》这本期刊办的越来越好,以此回报广大的读者的厚爱.本刊会依托我们佳木斯防爆电机研究所在行业内的优势:国家起重冶金电机质量监督检验中心,国家安全生产佳木斯防爆电气检测检验中心, 机械工业防爆电气设备质量监督检测中心,中国实验室国家认可委员会认可的检验实验室,中国船级社授权的船用电机产品及防爆电气设备试验验证机构,全国生产许可证办公室授权的防爆电气产品生产许可证检验机构,国家科委和质检总局联合授权的科技成果国家级检测机构,国家质量监督检验检疫总局,国家安全生产监督管理局及机械工业联合会授权的产品质量监督检验机构,全国旋转电机标准化技术委员会起重冶金和屏蔽电机标准化分技术委员会,并在2009年和2010年先后与俄罗斯东方矿用科学研究所矿用科学安全检测中心(BOCTHNN)和英国Sira实验室(欧洲A TEx防爆认证机构,IECEx实验室,加拿大标准协会(CSA)实验室,从事电气及非电气设备,安全仪器的防爆检测与认证)签订了互认协议,为广大的读者和作者展示了一个科技交流平台,为您提供全方位的科技支持与技术服务.最后,再次的感谢几十年来您对《防爆电机》期刊的厚爱,我们相信在您的支持下《防爆电机》会越办越好.《防爆电机》编辑部3。
高级维修电工判断题题库( ×)1. 当线圈中通过1安的电流，能够在每匝线圈中产生1韦的自感磁通，则该线圈的自感系数就是1享。
( ×)2. 利用示波器观察低电平信号及包含着较高或较低频率成分的波形时，必须使用双股绞合线。
( √)3. PLC交流电梯程序控制方式主要采用逻辑运算方式及算术运算方式。
( √)4. 平键选择时主要是根据轴的直径确定其截面尺寸。
( √)5. 三相异步电动机进行堵转试验时，当定子绕组上加额定电压，若流过的电流为额定电流，则说明试验合格。
( √)6. 在示波器中，改变第一阳极和第二阳极之间的电压，可以改变聚焦点的位置。
( √)7. 斩波器中的绝缘栅双极晶体管工作在开关状态。
( √)8. 直流电动机反接制动，当电动机转速降低至接近零时应立即断开电源。
( ×)9. 计算机结构体系的提出者是爱因斯坦。
( ×)10. 在电气设备中增大磁阻就可减小涡流。
( √)11. 变压器的焊缝漏油时，要吊出器芯，将油放净后，进行补焊。
( √)12. 使用示波器时，不要经常开闭电源，防止损伤示波管的灯丝。
( √)13. 石英晶体多谐振荡器的频率稳定性比TTL与非门RC环形多谐振荡器的高。
( ×)14. 使用示波器观测信号之前，宜将“Y轴衰减”置于最小档。
( ×)15. 逆变器输出频率较高时，电路中的开关元件应采用电力晶体管。
( ×)16. 在程序编制过程中，同一编号的线圈在一个程序中可以使用多次。
( ×)17. 光栅透射直线式是一种用光电元件把两块光栅移动时产生的明暗变化转变为电压变化进行测量方式的。
( √)18. 微机比大型机的通用性好。
( √)19. 电流正反馈是一种对系统扰动量进行补偿控制的调节方法。
( ×)20. 在不需要外加输入信号的情况下，放大电路能够输出持续的、有足够幅度的直流信号的现象叫振荡。
( √)21. 互感系数的大小反映一个线圈在另一个线圈中产生互感电动势的能力。
职业技能鉴定国家题库电工高级理论知识试卷2一、单项选择(第1题～第140题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5分，满分70分。
)1. 社会保险法的基本原则不包括( )。
A、保证劳动者最低生活的维持原则B、自愿性原则C、权利义务对等的原则D、实行社会化的原则2. 用人单位在进行经济性裁员时，在( )内录用人员的应当优先录用被裁减的人员。
A、3个月B、6个月C、9个月D、12个月3. 集体合同期限为( )。
A、1～3年B、3～5年C、5年D、6年4. 我国劳动法规定劳动者的权利不包括( )。
A、取得劳动报酬B、接受职业技能培训C、参与民主管理D、选择工程和工作岗位5. 等电位作业人员沿绝缘子串进入强电场的作业，只能在( )及以上电压等级的绝缘子串上进行。
A、10 kVB、35 kVC、110 kVD、220 kV6. 使用摇表测量绝缘前后，必须将被试设备( )。
A、清理干净B、摆放整齐C、对地放电D、都不必考虑7. 对绝缘杆进行工频交流耐压试验，当升压达到规定值后，应保持( )。
A、1 minB、3 minC、5 minD、8 min8. 工作中，工作人员正常活动范围边缘与设备带电（10 kV以下）部位的安全距离为( )。
A、1.5 mB、1 mC、0.7 mD、0.5 m9. 触电者脱离带电导线后，应被迅速带至( )以外，并立即开始触电急救。
A、3～4 mB、5～6 mC、8～10 mD、10～12 m10. 胸外按压与口对口人工呼吸同时进行，单人抢救时，按压与吹气次数的比例为( )。
A、5∶1B、10∶1C、15∶1D、20∶111. 工作票的填写由( )负责。
A、工作票签发人B、工作负责人C、工作许可人D、工作班成员12. 诚实是守信的心理品格基础，也是守信表现的( )。
A、形式B、品质C、结果D、体现13. “试者，无之道也。
思诚者，人之道也”。
出自中国古代著作( )中。

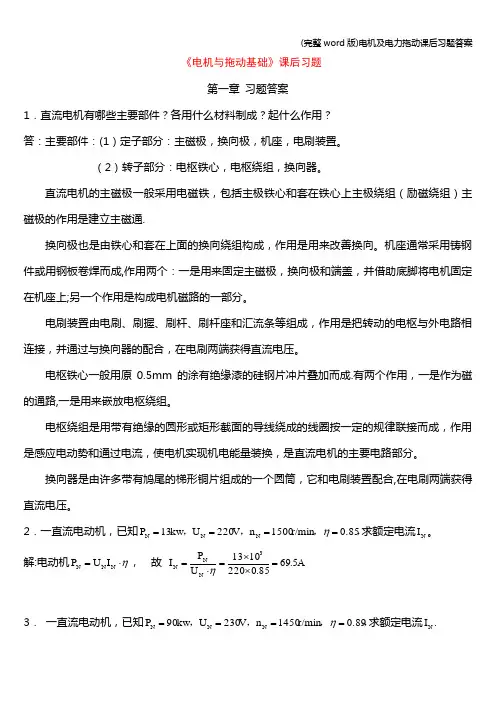

《电机与拖动基础》课后习题第一章 习题答案1．直流电机有哪些主要部件？各用什么材料制成？起什么作用？ 答：主要部件：(1）定子部分：主磁极，换向极，机座，电刷装置。
（2）转子部分：电枢铁心，电枢绕组，换向器。
直流电机的主磁极一般采用电磁铁，包括主极铁心和套在铁心上主极绕组（励磁绕组）主磁极的作用是建立主磁通.换向极也是由铁心和套在上面的换向绕组构成，作用是用来改善换向。
机座通常采用铸钢件或用钢板卷焊而成,作用两个：一是用来固定主磁极，换向极和端盖，并借助底脚将电机固定在机座上;另一个作用是构成电机磁路的一部分。
电刷装置由电刷、刷握、刷杆、刷杆座和汇流条等组成，作用是把转动的电枢与外电路相连接，并通过与换向器的配合，在电刷两端获得直流电压。
电枢铁心一般用原0.5mm 的涂有绝缘漆的硅钢片冲片叠加而成.有两个作用，一是作为磁的通路,一是用来嵌放电枢绕组。
电枢绕组是用带有绝缘的圆形或矩形截面的导线绕成的线圈按一定的规律联接而成，作用是感应电动势和通过电流，使电机实现机电能量装换，是直流电机的主要电路部分。
换向器是由许多带有鸠尾的梯形铜片组成的一个圆筒，它和电刷装置配合,在电刷两端获得直流电压。
2．一直流电动机，已知，，，，0.85r/min 1500n V 220U kw 13P N N N ====η求额定电流N I 。
解:电动机η⋅=N N N I U P ， 故 A =⨯⨯=⋅=5.6985.02201013U P I 3N N N η3． 一直流电动机，已知，，，，0.89r/min 1450n V 230U kw 90P N N N ====η求额定电流N I .解：发电机N N N I U P =， 故 A ⨯==3912301090U P I 3N N N7．什么叫电枢反应？电枢反应的性质与哪些因素有关？一般情况下，发电机的电枢反应性质是什么？对电动机呢?答：负载时电枢磁动势对主磁场的影响称为电枢反应. 电刷反应的性质与电刷的位置有关系。
