九年级化学化学图像题汇编解题技巧分析及练习题(含答案)

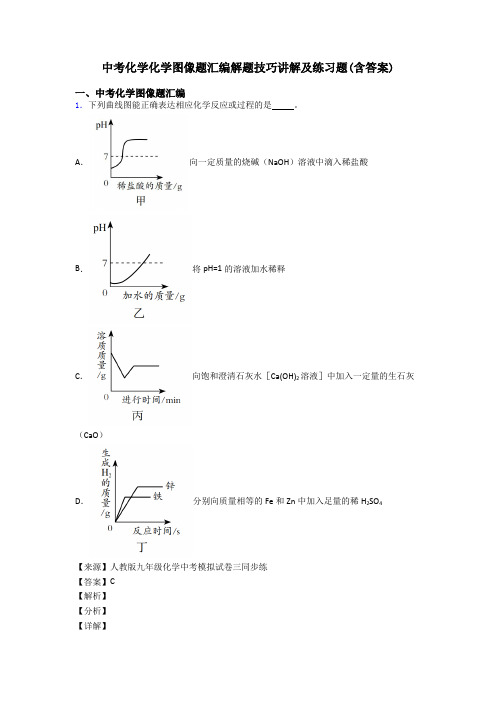

中考化学化学图像题汇编解题技巧讲解及练习题(含答案)一、中考化学图像题汇编1．下列曲线图能正确表达相应化学反应或过程的是。

A．向一定质量的烧碱（NaOH）溶液中滴入稀盐酸B．将pH=1的溶液加水稀释C．向饱和澄清石灰水［Ca(OH)2 溶液］中加入一定量的生石灰（CaO）D．分别向质量相等的Fe和Zn中加入足量的稀H2SO4【来源】人教版九年级化学中考模拟试卷三同步练【答案】C【解析】【分析】【详解】A、烧碱溶液为氢氧化钠溶液，溶液显碱性，在未加入盐酸时，pH应大于7，随着盐酸的加热，pH开始减小，当最终消耗完毕氢氧化钠后，溶液pH小于7，选项A错误；B、pH=1的溶液为酸性溶液，无限稀释后，最终趋近于水的pH，无限接近于7，不能大于7，选项B错误；C、氧化钙加入氢氧化钙饱和溶液中，氧化钙与水反应生成氢氧化钙，并且放出热量，此时溶剂减少，氢氧化钙析出，溶质质量减小，温度升高，氢氧化钙溶解度降低，氢氧化钙也析出，溶解溶质质量减少，当温度恢复至反应前温度是，温度降低，氢氧化钙溶解度增大，又溶解部分氢氧化钙，但是有一部分水与氧化钙反应，所以此时溶剂减少，溶解的溶质比开始时变小，但是此时的溶液为饱和溶液，溶质质量此后保持不变，选项C正确；D、锌的金属活动性强于铁，所以与酸反应生成氢气的速率是锌大于铁，即刚开始时，在相同时间内，锌生成的氢气多，但是铁的相对原子质量小于锌，所以最终生成氢气的质量是铁大于锌，因此图中标准的锌和铁的曲线应该互换一下位置，选项D错误。

故选C。

2．下列图像能正确反应对应关系的是A．等质量、等浓度稀硫酸中加入不同的金属B．盐酸、氯化铜混合液中加入氢氧化钾溶液C．稀释氢氧化钠溶液D．高温煅烧一定质量的石灰石【答案】A【解析】【详解】A、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，铝和镁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；铝和镁与稀硫酸反应化学方程式分别为：2Al + 3H2SO4 = Al2(SO4)3 + 3H2↑，Mg + H2SO4 = MgSO4 + H2↑，根据化学方程式可知，每18份质量铝可生成2份质量的氢气，每24份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，铝产生的氢气多，图像与事实相符，故选项A正确；B、向盐酸、氯化铜的混合液中加入氢氧化钾溶液，开始加入的氢氧化钾与盐酸反应生成氯化钾和水，没有沉淀生成，当盐酸反应完，加入的氢氧化钾与氯化铜反应，生成氢氧化铜沉淀和氯化钾，故选项B不正确；C、向氢氧化钠溶液中不断加水稀释，最终溶液的pH不会小于7，故选项C不正确；D、高温煅烧一定质量的石灰石，开始煅烧的时候，固体碳酸钙不会分解，固体中钙元素的质量分数不变，煅烧一段时间后，碳酸钙分解生成氧化钙和二氧化碳，固体中钙元素的质量分数才会增大，故选项D不正确。

九年级化学化学图像题汇编解题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．如图是氢氧化钠溶液和稀盐酸反应的pH变化曲线，下列说法正确的是（）A．A→B证明酸和碱发生了中和反应B．该反应是稀盐酸滴入氢氧化钠溶液中C．A点溶液的溶质为NaOH和NaClD．向B点溶液中滴加几滴紫色石蕊溶液，溶液变红【来源】2020年河南省公益线上大联考中考模拟化学试题【答案】A【解析】【分析】【详解】A、由A→B的pH值的变化是从小于7逐渐的增大到等于7到大于7，反应过程中酸性消失，盐酸被消耗，可以说明酸和碱发生了中和反应，故A正确；B、从pH变化曲线图看，溶液的pH逐渐升高，开始溶液呈酸性，说明是氢氧化钠溶液滴入稀盐酸，故B错误；C、氢氧化钠与盐酸反应生成氯化钠和水。

A点溶液的pH小于7，溶质为HCl和NaCl，故C错误；D、B点溶液pH大于7，溶液呈碱性，向B点溶液中滴加几滴紫色石蕊溶液，溶液变蓝色，故D错误。

故选A。

2．已知氯化钙溶液为中性溶液,向氯化钙和盐酸的混合溶液中加入碳酸钠溶液,下列图像不能正确表示该过程中有关量的变化关系的是A．B．C．D．【答案】C【解析】【详解】A、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，溶液的酸性逐渐减弱，pH逐渐增大，稀盐酸消耗完，溶液显中性，pH=7；碳酸钠再与氯化钙反应生成碳酸钙白色沉淀和氯化钠，这一过程中pH=7；继续滴加碳酸钠溶液，碳酸钠过量，溶液显碱性，pH大于7，选项正确；B、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，盐酸消耗完了，才开始与氯化钙反应，开始生成沉淀，选项正确；C、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳，溶液的质量逐渐增加；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，至完全反应；继续滴加碳酸钠溶液；上述三个过程中溶液增加的质量不同，曲线的斜率变化有三种，选项错误；D、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，氯化钠的质量分数逐渐增大，至完全反应，继续滴加碳酸钠溶液，氯化钠的质量不变，溶液的质量增加，氯化钠的质量分数开始减小，选项正确。

（化学）初三化学化学图像题汇编解题技巧及经典题型及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像分别与选项中的操作相对应,其中不合理的是A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定温度下,向一定量的饱和石灰水中加人生石灰C．向一定量盐酸和硫酸钠的混合溶液中滴加氢氧化钡溶液D．向等质量的镁和铁中分别滴加相同质量分数的稀硫酸【来源】2019年河南省中考模拟（H卷)化学试题【答案】A【解析】【详解】A、氢氧化钠溶液的pH值大于7，逐渐加入稀盐酸，溶液的pH值减小到7，最后小于7，图像与事实不相符，符合题意；B、室温时，向一定量的饱和石灰水中加入少量生石灰，生石灰与水反应生成氢氧化钙，反应放出大量的热，温度升高，氢氧化钙的溶解度减小，溶质质量分数先减小，恢复至原温度，溶质质量分数增大；由于溶剂质量减少，有氢氧化钙析出，所得溶液仍为该温度下的饱和溶液，最终溶质质量分数与加入氧化钙前相等，图像与事实相符，不符合题意；C、向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液时，立即产生沉淀，当硫酸钠完全反应后不再产生沉淀，图像与事实相符，不符合题意；D 、等质量的金属镁和铁中分别滴入溶质质量分数相等的稀硫酸至过量，开始时金属过量，稀硫酸完全反应，生成氢气的质量相同；当向等质量的镁和锌中加入溶质质量分数相同的稀硫酸至过量，则镁和锌全部参加反应，22Mg +2HCl MgCl +H 242↑═，22Fe+2HCl FeCl +H 562↑═通过反应的化学方程式以及金属与酸反应生成氢气的质量关系可以看出，镁生成的氢气大于铁，图像与事实相符，不符合题意。

故选A 。

2．下列各图象不能正确反映各对应变化的是（ ）A ．向一定量的氢氧化钠溶液中滴加稀盐酸B ．一定量的石灰石与足量的稀盐酸反应C ．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液D ．相等质量的镁和铁分别与足量的10%稀硫酸反应【答案】D【解析】试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A 、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B 、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C 、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D 、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D 考点：图象题3．下列图像能正确反映对应变化关系的是A．在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量B．一氧化碳还原氧化铁C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉【答案】D【解析】【详解】A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数将变成0，故A错误；B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减少直至氧化铁反应完全，固体的质量将保持不变，故B错误；C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应生成的二氧化碳质量相同，故C错误；D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉，刚开始金属不足，相同质量的锌和铁，铁生成的氢气质量较多；金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，最终生成的氢气应该相等，故D正确。

九年级化学化学图像题汇编及其解题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【来源】2020年河南省漯河市实验中学中考一模化学试题【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。

故选D。

2．向一定量的盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液。

下列有关质量关系图像中不正确的是A．B．C．D．【答案】C【解析】【分析】盐酸与氯化钙混合液加入碳酸钠溶液时，盐酸先与碳酸钠，生成氯化钠、二氧化碳和水，此时先出现气泡，在盐酸被消耗完毕后，二氧化碳不在生成，气体质量不再增加，然后碳酸钠与氯化钙再反应，生成碳酸钙沉淀和氯化钠，这时才有沉淀出现，质量增加，当氯化钙被消耗完毕后，不再产生沉淀，沉淀质量不在增加。

【详解】A、图像表示的沉淀与加入碳酸钠溶液质量的关系，由分析可知，碳酸钠一开始加入先与盐酸反应，在盐酸消耗完毕后，才与氯化钙反应产生沉淀，继续加热碳酸钠溶液，沉淀增加，当氯化钙完全反应后，质量不再增加，所以沉淀随碳酸钠加入量的关系时，开始没有沉淀，过一段时间沉淀出现，质量增加，直至氯化钙消耗完毕，质量不再变化，选项A正确；B、图像描述描述气体与加入碳酸钠溶液质量的关系，碳酸钠溶液加入后，先与盐酸反应，生成二氧化碳，随着不断加入碳酸钠，二氧化碳生成量增加，当盐酸反应完毕后，二氧化碳质量不再增加，气体质量不改变，选项B正确；C、盐酸与氯化钙溶于水，形成溶液，在不加入碳酸钠溶液时，溶液质量也存在，不能为零，选项C错误；D、盐酸与碳酸钠反应生成氯化钠，氯化钙与碳酸钠反应生成氯化钠，所以随着碳酸钠加入，氯化钠质量不断增加，当盐酸与氯化钙全部反应完毕后，氯化钠质量不再增加，选项D正确。

（化学）初三化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析一、中考化学图像题汇编1．下列图象正确的是A．甲：向酸溶液中不断加水稀释B．乙：向碱溶液中不断加水稀释C．丙：向稀盐酸中不断加NaOH溶液D．丁：向KOH溶液中不断滴加稀硫酸【来源】人教版2020年九年级上学期第十单元第58课时课题2 酸和碱的中和反应（2)同步练【答案】B【解析】【分析】根据酸、碱溶液的稀释过程中pH的变化以及酸中加碱或碱中加酸的pH值的变化进行分析即可。

【详解】A、酸溶液显酸性pH＜7，向酸中加入水，酸性减弱，溶液的pH增大，但是不会大于7，故错误，不符合题意。

B、碱溶液显碱性pH＞7，向碱中加入水，碱性减弱，溶液的pH减小，但是不会小于7，故正确，符合题意。

C、原溶液是稀盐酸，pH<7，当加入氢氧化钠与其反应，pH逐渐增大到等于7；当稀盐酸全部反应后，随着氢氧化钠增多，pH>7，故错误，不符合题意。

D、原溶液是氢氧化钾，pH＞7，当加入稀硫酸与其反应，pH逐渐减小到等于7；当稀硫酸全部反应后，随着稀硫酸增多，pH＜7，故错误，不符合题意。

故选：B。

2．取实验室中部分变质的NaOH样品配成溶液，向其中滴加过量的稀盐酸，能正确反映其中变化的示意图是A．B．C．D．【答案】C【解析】【详解】A、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，这两种物质的溶液都呈碱性，没有向其中滴加稀盐酸时溶液的pH应该大于7，而图中曲线的起点pH﹤7，不正确，随着稀盐酸的加入，氢氧化钠和碳酸钠先后和盐酸反应，溶液的pH逐渐减小，两种物质和盐酸恰好完全反应时，溶液的pH应该等于7，滴加稀盐酸过量后，溶液呈酸性，溶液的pH应该小于7，选项A不正确；B、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后，氢氧化钠先和盐酸反应，生成氯化钠和水，溶液质量不断增加，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中，虽然有二氧化碳气体生成，但加入的盐酸质量大于生成的二氧化碳的质量，所以溶液的质量也是增大的，只不过是增加的幅度稍小，碳酸钠反应完全后，加入稀盐酸，溶液增加的质量等于加入稀盐酸的质量，因此溶液的质量应该继续增加，选项B不正确；C、部分变质的NaOH样品配成的溶液中含有氢氧化钠和碳酸钠，稀盐酸加入后氢氧化钠先和盐酸反应，生成氯化钠和水，没有二氧化碳生成，氢氧化钠反应完全后，碳酸钠和盐酸反应，反应过程中有二氧化碳气体生成，碳酸钠反应完全后，二氧化碳质量不再增加。

（化学）九年级化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析一、中考化学图像题汇编1．下列图像不能正确反映其对应关系的是A．等质量的Zn和Mg分别与足量的等体积、等质量分数的稀硫酸反应B．等质量块状或粉末状的CaCO3分别与足量的等体积、等质量分数的稀盐酸反应C．探究加MnO2与不加MnO2对等质量、质量分数的两份过氧化氢溶液分解的影响D．向一定量氢氧化钠溶液中逐滴加稀盐酸【来源】2019年河北省保定市莲池区中考模拟化学试题【答案】C【解析】【分析】【详解】A、镁的活动性比锌强，反应速率快，反应时间短；等质量的Zn和Mg分别与足量的等体积、等质量分数的稀硫酸反应，镁生成氢气的质量比锌多，故选项图象正确。

B、粉末状碳酸钙和盐酸反应速率大于块状的，对应图象斜率要大，同时由于碳酸钙质量相同，二者图象的终点也相同，故选项图象正确。

C、用等质量、等浓度的双氧水制取氧气，催化剂只能影响反应速率，不影响产生氧气的质量，故选项图象错误。

D、向一定量氢氧化钠溶液中逐滴加稀盐酸，碱性逐渐减弱，酸性逐渐增强，pH值的变化是从大于7逐渐的增大到小于7，故选项图象正确。

故选：C。

【点睛】本题是一道图象坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。

2．下列关系曲线不能正确反映其对应变化关系的是A．加热KCIO3和MnO2固体混合物B．向Ca（OH）2溶液中不断地滴加水C．向Ca（OH）2溶液中通入CO2至过量D．等质量的镁粉与铁粉分别跟足量的稀盐酸反应【答案】D【解析】【分析】根据催化剂的特点、稀释氢氧化钙溶液，溶液的pH值逐渐减小，但是氢氧化钙无论如何稀释都是碱性溶液、氢氧化钙和二氧化碳反应生成碳酸钙，碳酸钙和水、二氧化碳反应生成碳酸氢钙以及镁比铁活泼，且相同质量时镁比铁生成的氢气多来进行分析即可。

（化学）九年级化学化学图像题汇编解题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．下图是a、b两种固体物质的溶解度曲线，下列说法中正确的是( )A．a中含有少量b时，一般用蒸发溶剂的方法提纯aB．t℃时，a、b饱和溶液中含有的溶质质量a大于bC．当温度大于t℃时，a溶液一定比b溶液浓D．a物质的溶解度受温度变化的影响较大【答案】D【解析】【分析】【详解】A、从溶解度曲线可看出，a的溶解度随温度的升高变化较大，而b的溶解度随温度的升高而变化较小，故a中含有少量b时，可以用冷却热饱和溶液的方法提纯a，选项A错误；B、t℃时，a物质的溶解度大于b物质的溶解度，故等质量a、b饱和溶液中含有的溶质质量a大于b，但没有指明是等质量，选项B错误；C、当温度大于t℃时，a物质的溶解度大于b物质的溶解度，但a溶液不一定比b溶液浓，因为没有讲清楚是否是饱和溶液，选项C错误；D、从溶解度曲线可看出，a物质的溶解度受温度变化的影响较大，选项D正确。

故选D。

2．向含40g氢氧化钠和40g氢氧化钡的混合溶液中通入二氧化碳，下列图像正确的是（）A．B．C．D．【答案】D【解析】【分析】二氧化碳与氢氧化钠反应生成碳酸钠和水，碳酸钠和氢氧化钡反应生成碳酸钡沉淀和氢氧化钠，所以二氧化碳通入氢氧化钡和氢氧化钠的混合溶液中，可以认为二氧化碳先与氢氧化钡反应。

【详解】A、二氧化碳通入氢氧化钡和氢氧化钠的混合溶液中，二氧化碳先与氢氧化钡溶液反应生成碳酸钡沉淀，而不是一段时间后才有沉淀生成，故错误；B、二氧化碳与氢氧化钡反应生成碳酸钡沉淀和水，二氧化碳和氢氧化钠反应生成碳酸钠和水，碳酸钠溶液显碱性，溶液pH始终大于7，故错误；C、二氧化碳与氢氧化钡反应生成碳酸钡沉淀和水，溶液导电性下降，二氧化碳和氢氧化钠反应生成碳酸钠和水，碳酸钠溶液中存在带电的离子，导电性不会减小到0，故错误；D、二氧化碳与氢氧化钡反应生成碳酸钡沉淀和水，溶液中溶质的质量先减小，二氧化碳和氢氧化钠反应生成碳酸钠和水，溶液中溶质质量增大，最终溶液溶质质量小于原溶液溶质的质量，故正确；故选：D。

（化学）九年级化学化学图像题汇编解题技巧和训练方法及练习题(含答案)含解析一、中考化学图像题汇编1．下列图象不能正确反映对应变化关系的是（）A．A B．B C．C D．D【答案】C【解析】【分析】【详解】A、一定量的镁在过量的氧气中充分燃烧，镁在氧气中燃烧生成氧化镁，最终镁完全反应，质量减少至0，氧气有剩余；故选项图象能正确反映对应变化关系。

B、向 20℃时饱和氯化钠溶液中逐渐加入硝酸钾固体，溶液质量增大，氯化钠的质量不变，氯化钠的质量分数不断减小，当硝酸钾溶液达到饱和时，溶液质量不再变化，氯化钠的质量分数保持不变；故选项图象能正确反映对应变化关系。

C、向一定量硫酸铜溶液中不断加入铁粉，铁与硫酸铜反应生成铜和硫酸亚铁，根据反应的化学方程式：Fe+CuSO4═FeSO4+Cu，56份质量的铁置换出64份质量的铜，固体的质量不断增大，且固体质量增加的快，当硫酸铜溶液被反应完时，固体的质量增大的质量就是加入铁的质量，固体质量增加会变慢；故选项图象不能正确反映对应变化关系。

D、横坐标是稀盐酸的质量，由于产生的氢气中的氢元素全部来自酸，反应的盐酸质量相等时生成氢气质量相等，最终铝和稀盐酸反应生成的氢气多，该选项对应关系正确。

故选：C。

2．在盐酸和氯化铜混合溶液中加入氢氧化钙溶液，相关量的变化与图像不相符的．．．．是（）A．B．C．D．【答案】B【解析】【分析】【详解】A、氢氧化钙先与盐酸反应生成的氯化钙和水，没有沉淀生成，等盐酸反应完全，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，故在盐酸存在的情况下，不能生成沉淀，选项图像正确，故不符合题意；B、当氢氧化钙与盐酸和氯化铜都反应完，过量时，pH>7 ，选项中没有pH>7的曲线，因此，选项图像错误，故符合题意；C、氢氧化钙先与盐酸反应生成的氯化钙和水，随着反应的发生，溶质质量不断增加，当盐酸反应时，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，由于有沉淀生成，因此，溶质质量不断减小，当氢氧化钙过量时，溶质质量又开始增加，选项图像正确，故不符合题意；D、氢氧化钙与盐酸和氯化铜反应都生成氯化钙，所以，从反应开始，氯化钙的质量就不断增加，直到盐酸和氯化铜都被反应完，不再有氯化钙生成，曲线变成一条直线，选项图像正确，故不符合题意，故选B。

（化学）初中化学化学图像题汇编解题技巧分析及练习题(含答案)及解析一、中考化学图像题汇编1．下列所示的四个图像，能正确反映对应变化关系的是（）A ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应B ．向一定量的氢氧化钠溶液中滴加 pH ＝3 的稀盐酸C ．加热一定质量的高锰酸钾D ．氢气还原一定质量的氧化铜【来源】广东省东莞市虎外2019-2020学年九年级下学期四月月考化学试题【答案】C【解析】【分析】【详解】A 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌的活动性大于铁，锌的反应速率快，根据锌和铁与足量的稀硫酸反应的质量关系：24424422Zn + H SO = ZnSO Fe+ H SO = FeSO 65+ H + 5622H ↑↑，可知，完全反应铁生成的氢气多，该图像不能正确反映对应变化关系；B 、向一定量的氢氧化钠溶液中滴加 pH ＝3 的稀盐酸，二者恰好反应时溶液呈中性，再滴加稀盐酸，溶液呈酸性，当盐酸无限加入时，由于反应中生成了水，则溶液的pH 接近于3且大于3，该图像不能正确反映对应变化关系；C 、加热高锰酸钾固体，开始时高锰酸钾不分解，所以Mn 元素质量分数不变；一段时间后分解生成锰酸钾、二氧化锰和氧气，Mn元素质量不变，但是固体总重量减小， Mn元素质量分数增大；当高锰酸钾完全分解后固体总质量不变，Mn元素质量分数不变，该图像能正确反映对应变化关系；D、氢气还原CuO固体生成Cu和水，随着反应的进行固体质量减少，当CuO完全反应生成Cu后固体质量不变，反应后固体质量不可能为零，该图像不能正确反映对应变化关系。

故选C。

【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。

2．下列图像能正确反映对应变化关系的是A．在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量B．一氧化碳还原氧化铁C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉【答案】D【解析】【详解】A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数将变成0，故A错误；B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减少直至氧化铁反应完全，固体的质量将保持不变，故B错误；C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应生成的二氧化碳质量相同，故C错误；D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉，刚开始金属不足，相同质量的锌和铁，铁生成的氢气质量较多；金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，最终生成的氢气应该相等，故D正确。

【化学】九年级化学化学图像题汇编及其解题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．向盛有50g10%Ba（OH）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A、稀硫酸和氢氧化钡能反应生成硫酸钡沉淀和水，当两者不断反应时，溶质的质量逐渐减小，当硫酸过量时溶质的质量又会逐渐增大，图象正确，故A不符合题意．B、氢氧化钡显碱性，随着酸量的增加溶液的碱性不断减弱，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象正确，故B不符合题意．C、随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故C不符合题意．D、不断慢慢滴加稀硫酸至过量，水的质量不断增加，不会出现不变的情况，图象错误，故D符合题意．故选D．【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答．此题注意药品的量改变，导致情况的不同．2．下列化学反应不符合如图情形一组是（）A．往氢氧化钠与苏打的混合溶液中逐量滴加稀盐酸B．往硫酸与硝酸铜的混合溶液中逐量滴加氢氧化钡溶液C．往盐酸与氯化镁的混合溶液中逐量滴加氢氧化钠溶液D．往氯化铜与盐酸的混合溶液中逐量滴加氢氧化钠溶液【答案】B【解析】【分析】【详解】A、根据优先反应原则，氢氧化钠先与稀盐酸反应生成氯化钠和水，待氢氧化钠完全反应后，稀盐酸再与碳酸钠反应生成氯化钠、二氧化碳和水，故一开始无气体产生，待氢氧化钠完全反应后，气体的质量逐渐增加，待碳酸钠完全反应后，质量不再变化，不符合题意；B、根据优先反应原则，氢氧化钡先与硫酸反应生成硫酸钡和水，待硫酸完全反应后，氢氧化钡再与硝酸铜反应生成氢氧化铜和硝酸钡，故一开始，就有沉淀产生，符合题意；C、根据优先反应原则，氢氧化钠先与盐酸反应生成氯化钠和水，待盐酸完全反应后，氢氧化钠再与氯化镁反应生成氢氧化镁和氯化钠，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化镁完全反应后，质量不再变化，不符合题意；D、根据优先反应原则，氢氧化钠先与盐酸反应生成氯化钠和水，待盐酸完全反应后，氢氧化钠再与氯化铜反应生成氢氧化铜和氯化钠，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化铜完全反应后，质量不再变化，不符合题意。
