电缆桥架支架的标准1支吊架设计依据1.1《建筑工程施工质量统一验收标准规范》GB50300—20131.2《建筑电气安装工程施工及验收规范》GB50303—20021.3国家建筑标准设计图集《室内管道支架和吊架》03S4021.4国家建筑标准设计图集《电缆桥架安装》04D701—32桥架支吊架计算过程支吊架的设计过程中主要考虑一下几种荷载：垂直荷载、水平荷载。
支吊架计算成果主要包括支吊架的间距计算、支吊架横杆计算、支吊架吊杆计算；其中，单根各种规格桥架支吊架横杆及支吊架吊杆见下表：支吊架规格及支架吊杆对应表2.1 支吊架间距间距系指管道的跨度，一般管道的最大支吊架间距是按强度条件和刚度（或挠度）条件计算决定。
在两者中，选择其数值小的作为管道的最大间距值；按刚度条件水平管道支吊架最大允许间距L=110EI△W=110198*96.68*158.385*10=5.852m按强度条件水平管道支吊架最大允许间距L=Z[σ]W=21.73*1108.385*10=5.339m式中：L—水平管道支吊架的间距（单位：m）；E—管材在热态下的弹性模量（单位：kN/mm²）：取值196~206，取值198kN/mm²；I—管材的截面惯性矩（单位：cm4）；W—管材的单位长度重量（单位：kN/m）；△—管材在跨中的挠度（单位：mm），一般选用挠度在10~20mm之间选取；15Z—管材的截面模量（单位：cm3）；☌—热态下钢管受到重力荷载部分的许用应力（单位：MPa）；2.2 吊杆计算吊杆按轴心受位构件计算，并考虑一定的腐蚀余量，按照下式计算，满足国标GB/T17116.3An≥1.5*N0.85f=1.5*(8.385)*9.80.85=145.011=>10式中：An—吊杆截面面积（单位：mm2）；N—吊杆拉力设计值（N）；f—钢材强度设计值（N/mm2）；吊杆使用最大荷载吊杆直径10 12 16 20 24 30拉力允许值3250 4725 9000 14000 2000032502.3 横梁计算横梁计算主要是承受和管道的荷载，故其受力形式为弯剪受力，分别计算其受弯和受剪应力，然后确定横梁是否满足受力要求。
电缆桥架安装要求及规范
一、电缆桥架安装要求
1、桥架的安装应严格遵循产品设计、制造及安装说明书要求，如有
疑问，应及时向有关部门求证。
2、作业面应平整、无灰尘，尽量满足桥架安装的基础条件。
3、桥架主梁的上、下支点及高度应按设计要求安装，主梁支点应垂
直或尽可能平行，并预留桥架调节位置。
4、桥架主梁应钉固安装，钢筋绑扎时应采用金属固定物连接，避免
位移。
5、桥架的安装应设计预留一定的余量，便于调节和检修。
6、桥架的安装应严禁用角钢等非桥架材料支撑桥架，以避免不安全
因素的发生。
7、应安装瞭望台、防落物隔离护栏、栏杆护栏等，以确保施工安全。
二、电缆桥架安装规范
1、电缆穿线时，应考虑防雷、防水及电缆保护要求，按相关规定进
行安装穿线，避免损坏电缆。
2、电缆穿线时，要求把安装梁遮蔽膨胀缝内的电缆分类组织，绑扎
时应注意电缆的松紧及不能紧绑，以免损坏电缆。
3、电缆桥架配管时，要求把不同性线路之间的间距保持最大的间距，以防止电缆之间出现干扰情况。
4、电缆桥架配管时，应注意走线规律，应按相关技术图纸及规范要求安装。
桥架安装要求及规范指导电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点:注明所用转弯接板的型号及规格。
升降段：注明标高变化,也可用局部大样图或剖面图表示。
(5)桥架支撑点, 如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。
(6)电缆引下点位置及引下方式,一般而言,大批电缆引下可用垂直弯接板和垂直引上架,少量电缆引下可用导板或引管,注明引下方式即可。
(7)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。
(8)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处应固定在桥架的支架上,水平敷设时, 在缆线的首、尾、转弯及每间隔3~5米处进行固定。
(9)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。
(10)布放在线槽的缆线可以不绑扎,槽内缆线应顺直,槽内缆线应顺直,尽量不交叉,缆线不应溢出线槽,在缆线进出线槽部位, 转弯处应绑扎固定。
垂直线槽布放缆线应每间隔1.5米固定在缆线支架上。
(11)在水平、垂直桥架和垂直线槽中敷设线时,应对缆线进行绑扎。
4对线电缆以24根为束,25对或以上主干线电缆、光缆及其它信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。
绑扎间距不宜大于1.5米,扣间距应均匀,松紧适度。
(12)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
电缆桥架安装规范标准电缆桥架是一种用于电缆敷设的支架系统，广泛应用于建筑物、工厂、机房等场所。
为了保证电缆桥架的安装质量和可靠性，制定了一系列的安装规范标准。
下面是电缆桥架安装规范标准的主要内容。
1. 材料选择安装电缆桥架首先要选择合适的材料。
通常情况下，电缆桥架的材料应选用镀锌钢板或不锈钢板制作，以确保其耐腐蚀性和耐用性。
2. 安装位置电缆桥架的安装位置应根据具体情况来确定，一般应选择在室内或室外的墙壁或天花板上安装。
安装位置应避免与其他设备、管道等相互干扰。
3. 安装间距电缆桥架的安装间距应符合规定的标准。
一般来说，水平安装时，每根电缆桥架的距离不应超过1.5米，垂直安装时，每根电缆桥架的距离不应超过2米。
4. 连接和固定安装电缆桥架时，应采用专用的连接件和固定件进行连接和固定。
连接件和固定件的选择应符合规范标准，并保证其固定牢固、不易松动。
5. 线缆敷设线缆敷设应遵循一定的原则和方法。
首先，要确保线缆整齐、平行，不携带其他杂物。
其次，线缆应尽量避免弯曲和扭曲，避免与其他线缆搭接在一起。
最后，线缆的弯曲半径应符合规定的标准，以免影响线缆的传输性能。
6. 安全防护电缆桥架的安装应给予足够的安全防护。
首先，安装位置应远离火源和易燃物。
其次，电缆桥架的梁、支柱等部件应采取防腐措施，以防止腐蚀损坏。
最后，电缆桥架的安装应符合相关的安全要求和规范，确保人员和设备的安全。
总之，电缆桥架的安装规范标准对于保证电缆敷设的质量和可靠性至关重要。
只要严格按照安装规范进行操作，可以保证电缆桥架的稳固性和性能，提高电缆传输的效率和安全性。
同时，对于维护和管理电缆桥架也起到了重要的指导作用。

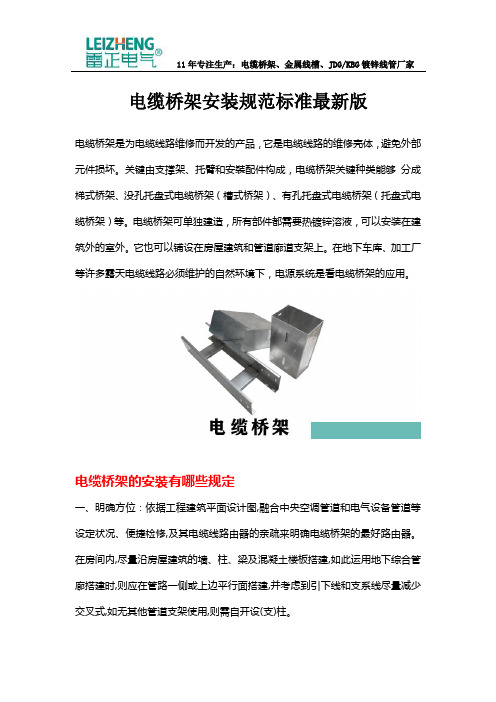

电缆桥架安装规范标准最新版电缆桥架是为电缆线路维修而开发的产品，它是电缆线路的维修壳体，避免外部元件损坏。
关键由支撑架、托臂和安裝配件构成，电缆桥架关键种类能够分成梯式桥架、没孔托盘式电缆桥架（槽式桥架）、有孔托盘式电缆桥架（托盘式电缆桥架）等。
电缆桥架可单独建造，所有部件都需要热镀锌溶液，可以安装在建筑外的室外。
它也可以铺设在房屋建筑和管道廊道支架上。
在地下车库、加工厂等许多露天电缆线路必须维护的自然环境下，电源系统是看电缆桥架的应用。
电缆桥架的安裝有哪些规定一、明确方位：依据工程建筑平面设计图,融合中央空调管道和电气设备管道等设定状况、便捷检修,及其电缆线路由器的亲疏来明确电缆桥架的最好路由器。
在房间内,尽量沿房屋建筑的墙、柱、梁及混凝土楼板搭建,如此运用地下综合管廊搭建时,则应在管路一侧或上边平行面搭建,并考虑到引下线和支系线尽量减少交叉式,如无其他管道支架使用,则需自开设(支)柱。
(1)载荷测算：测算电缆桥架主干道纵剖面上单位长度的电缆线净重。
(2)明确电缆桥架的总宽：依据布线电缆线总数、电缆线直徑及电缆线的间隔来明确电缆桥架的型号规格、规格型号，托臂的长短,支撑的长短、间隔,电缆桥架的总宽和叠加层数。
(3)明确安裝方法：依据场地的设定标准明确电缆桥架的固定不动方法,挑选悬吊训练式、直立式、外壁式或者混合式教学,联接件和标准件一般是配套设施供货的,除此之外,依据电缆桥架构造选折相对的后盖板。
(4)绘制电缆桥架平、剖视图,部分位置还应绘制室内空间图,开裂原材料表。
二、如与电力工程电缆桥架共用时,应将电线电缆和弱电安装电缆线各直一侧,正中间选用挡板隔开。
三、弱电安装电缆线与其他低压电缆线共用电缆桥架时,应严格遵守挑选具备外屏蔽掉层的综合布线系统的弱电安装电缆线,防止相互之间的影响。
电缆桥架安装要求及规范指导
电缆桥架的安装要求和规范指导主要包括以下几个方面：
1. 安装位置：电缆桥架应安装在通信室、机房、电力设备间等需要走线的区域，不得安装在易燃、易爆、高温、高湿度或有腐蚀性气体的场所。
2. 安装高度：通常情况下，电缆桥架的安装高度应根据电缆的规格、数量和布线方案来确定，在实际安装过程中需要与设计方进行沟通确认。
3. 安装方式：电缆桥架可以采用吊装、直接安装或墙面安装等方式，根据具体情况选择适合的安装方式。
4. 安装间距：电缆桥架的安装间距应根据电缆的规格和数量来确定，一般情况下不宜超过2米。
5. 固定设施：电缆桥架的安装需要使用固定设施，如膨胀螺栓、吊杆或墙座等，确保电缆桥架的牢固稳定。
6. 导线布线：在安装之前，需要先进行导线的布线规划，根据实际情况确定导线的路径和走向。
7. 线缆固定：电缆桥架的安装需要对线缆进行固定，可以使用卡夹、绑扎带或线缆托等设备进行固定，确保线缆不晃动。
8. 安全要求：在电缆桥架的安装过程中，需要注意安全问题，如使用安全带、安装防滑设施等，防止意外事故的发生。
总之，电缆桥架的安装要按照相关规范和标准进行，确保安全可靠地完成走线任务。
在实际操作中，还需要根据具体情况和要求进行适当调整和处理。
电缆桥架安装要求及规范目录 - 1. 引言 - 2. 安装要求 - 2.1. 桥架材料 - 2.2. 安装前准备 - 2.3. 安装步骤 - 3. 安装规范 - 3.1. 弯曲半径 - 3.2. 桥架间距 - 3.3. 纵向承载力 - 3.4. 水平间隔 - 4. 总结1. 引言电缆桥架是一种用于安装和支持电缆的装置，常用于建筑、工业设施等场所。
正确的安装电缆桥架可以确保电缆的稳定、安全地传输，避免线路故障和意外事故的发生。
本文将介绍电缆桥架的安装要求和规范，帮助读者了解并正确安装电缆桥架。
2. 安装要求2.1. 桥架材料电缆桥架通常采用金属材料制成，如镀锌钢、不锈钢等。
安装时应选择质量可靠、耐腐蚀的桥架材料，以确保其使用寿命和安全性能。
2.2. 安装前准备在安装电缆桥架之前，需要进行一些准备工作，包括：•清理安装区域，确保没有障碍物和杂物；•确定桥架的安装位置和走向，绘制安装图纸；•检查桥架材料是否完好，并清理桥架表面的污垢。
2.3. 安装步骤1.根据安装图纸确定桥架的位置和走向，并在墙壁或天花板上标出安装点。
2.使用电钻等工具在安装点上钻孔，然后安装膨胀螺栓或其他固定件。
3.将桥架的支架或支撑件安装在固定件上，并确保支架与墙壁或天花板之间的间隙均匀。
4.将桥架的主梁或侧梁与支架或支撑件连接，使用螺栓或焊接等方式固定。
5.根据需要，在主梁或侧梁上安装横梁或四方管，以增加桥架的强度和稳定性。
6.安装完成后，检查桥架的安装情况，确保固定牢固、无松动，并对整个桥架进行清理。
3. 安装规范3.1. 弯曲半径在安装电缆桥架时，应遵循以下弯曲半径规范：•对于金属电缆，弯曲半径不应小于电缆直径的 6 倍；•对于光纤电缆，弯曲半径不应小于电缆直径的 10 倍。
3.2. 桥架间距桥架的横向间距应根据电缆的直径和重量来确定。
一般情况下，桥架的间距不应超过电缆直径的 50%。
对于较重的电缆，应减小桥架的间距以增加承载能力。
电缆桥架安装规范及要求
一、电缆桥架安装规范
1、桥架安装在清洁的平整的地基和锚固安装。
2、在安装桥架前，应根据桥架的重量等s定位把桥架的起点或锚固点。
3、应按照国家标准和设计规范的要求，确定桥架的位置，保证桥架
的安装宽度与宽度的比值不应超过比值的规定。
4、桥架顶部应设置护板，护板应按照桥架的不同情况设计，以便挡
住电缆经过的房间内部和外部，降低桥架上的电磁干扰；另外，护板的高
度应与桥架的高度一致。
5、桥架上安装电缆时，要求电缆按照设计要求拉紧，并且不能达到
拉拔过大的程度，以防止电缆的断裂或破损。
6、在桥架安装时，应合理使用钢板和螺栓固定，以避免桥架的振动
造成的损坏；另外，桥架的安装位置也应当牢固，以免安装时发生旋转等
情况。
7、安装时，应将电缆按照预先规定的线路和安装位置进行安装，并
设置传感器来检测线路的电气特性，以确保电缆的正常工作。
8、在安装过程中，应尽可能地将电缆放置在电缆桥架中心部位，以
使电缆更好的隔离电磁波的干扰；同时，应隔离弱电系统线路和强电线路，减少电磁干扰。
9、桥架的安装完毕后，应对电缆桥架的安装进行检查。
电缆桥架安装要求及规范指导电缆桥架安装是指在建筑物内或者建筑物外的电缆敷设过程中，为电缆提供支撑和保护的设备。
为了保证电缆的安全运行和正常使用，人们在电缆敷设过程中需要按照一定的要求和规范进行安装。
下面就为您详细介绍一下电缆桥架安装的要求和规范指导。
一、电缆桥架安装要求1.安装位置选取电缆桥架应设置在离地面1.8米到2.5米高的位置，以方便维护和检修。
对于需要频繁维护或者更换设备的电缆桥架，应考虑设置在比较低的位置，方便人员操作。
2.安装间距要求电缆桥架的安装间距应根据电缆的综合直径确定，一般情况下，电缆的间距应大于其支架宽度的1.5倍。
另外，对于容易产生热的电缆，如高温电缆，应采用适当的间距，以保证电缆散热。
3.安装高度要求电缆桥架的安装高度应符合下面两个要求：一是要方便人们的维护和操作，二是不能与其他设备干扰。
另外，在安装高度的选择上，也要考虑到电缆的直径和重量，以保证电缆的安全及正常敷设。
4.固定支持要求电缆桥架的固定支持应采用可靠的方法，以确保电缆桥架的稳定性和安全性。
在固定支持时，要关注承重能力，并根据电缆的长度和重量合理选择支架的数量。
5.接地要求电缆桥架的金属部件应进行接地处理，以保证人员和设备的安全。
接地处理应符合电力设备的相关规定，确保接地电阻在合理范围内。
6.导线布设要求电缆桥架上的导线应保持整齐布设，避免错位和跳跃，以免影响电缆的通信和传输质量。
另外，在布设过程中，要注意保持电缆桥架的通风和散热，避免因电缆积热而影响电缆的使用寿命。
二、电缆桥架安装规范指导1.相关规范在进行电缆桥架安装之前，要了解并遵守相关的国家标准和规范，如GB＿50217—2008《电缆槽、电缆桥架及支架工程施工及验收规范》、GB 50169-2006《建筑结构工程施工质量验收规范》等。
2.图纸设计在进行电缆桥架安装前，应制定详细的图纸设计，包括电缆桥架的布置、尺寸、支架的数量和位置、接地的方式等内容。
电缆桥架安装规范标准

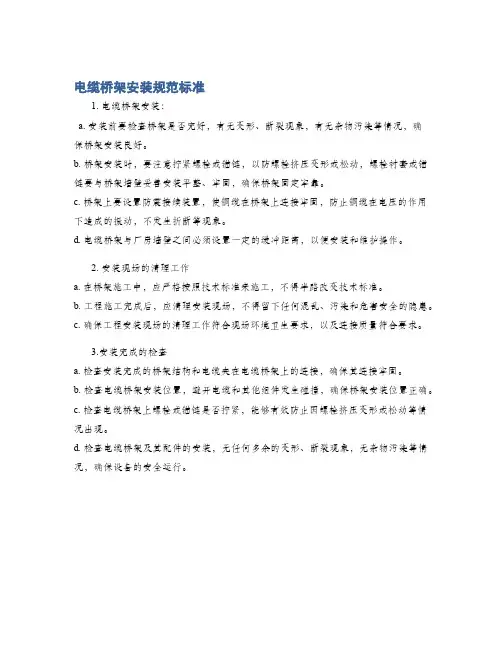

1. 电缆桥架安装：
a. 安装前要检查桥架是否完好，有无变形、断裂现象，有无杂物污染等情况，确
保桥架安装良好。
b. 桥架安装时，要注意拧紧螺栓或锚链，以防螺栓挤压变形或松动，螺栓衬套或锚链要与桥架墙壁妥善安装平整、牢固，确保桥架固定牢靠。
c. 桥架上要设置防震接续装置，使铜缆在桥架上连接牢固，防止铜缆在电压的作用下造成的振动，不发生折断等现象。
d. 电缆桥架与厂房墙壁之间必须设置一定的缓冲距离，以便安装和维护操作。
2. 安装现场的清理工作
a. 在桥架施工中，应严格按照技术标准来施工，不得半路改变技术标准。
b. 工程施工完成后，应清理安装现场，不得留下任何混乱、污染和危害安全的隐患。
c. 确保工程安装现场的清理工作符合现场环境卫生要求，以及连接质量符合要求。
3.安装完成的检查
a. 检查安装完成的桥架结构和电缆夹在电缆桥架上的连接，确保其连接牢固。
b. 检查电缆桥架安装位置，避开电缆和其他组件发生碰撞，确保桥架安装位置正确。
c. 检查电缆桥架上螺栓或锚链是否拧紧，能够有效防止因螺栓挤压变形或松动等情况出现。
d. 检查电缆桥架及其配件的安装，无任何多余的变形、断裂现象，无杂物污染等情况，确保设备的安全运行。
电缆桥架安装规范：一、电缆桥架的安装2.1电缆桥架的从最简单的面安装应该做到间隔最短，经济合理，安全运行，并应满足施工安装，维修以及敷设电缆的要求。
2.2电缆桥架应有足够的刚度以及强度，对电缆提供可靠的支撑。
桥架多层设置时层间中心距为200，250，300，350mm2.4电缆桥架尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装，与土建专业密切配合。
2.5电缆桥架与工艺管架共架安装时，电缆桥架安插在管架的一侧。
2.6电缆桥架与各种管道平行架设时，其净间隔不小于500mm。
2.7电缆桥架与各种管道交织时，其净间隔不小于300mm。
2.7.4电缆桥架与空调管道平行时不小于300mm。
也可以在下边不小于300mm.交叉时采取隔热防腐措施。
电缆桥架穿墙安装时，墙上安装相应的密封装置。
根据环境前提，采用密封装置，电缆桥架从室内穿墙至室外时，在墙的外侧采取防雨办法。
2.8.3电缆桥架从室内穿墙至室外较高处安装时，电缆桥架应先向下倾斜延伸适当间隔，之后再向上架设，防止雨水顺电缆桥架流入室内。
2.8.4电缆桥架过伸缩沉降缝时，电缆桥应断开，断开间隔以100mm 左右为宜,在伸缩缝或软连接处需采用编织铜线连接。
2.9两组电缆桥在同一横梁上安装时，两组电缆桥之间的净间隔应不小于50mm。
2.10敷设10kV及以上电缆的电缆桥架多层安装时，其层间距一般不小于300mm。
2.11电缆桥架到楼板、梁或其他障碍物等的底部的间隔应不小于300mm。
2.12一般环境下，支撑电缆桥的各托臂之间的间隔以1.5~3左右为宜，并根据具体环境校验。
2.13电缆桥架安装时，其直接板毗连处不该置于跨度的1/2处或支撑点上。
2.14电缆桥架安装时出现的悬臂段，一般不超过1000mm。
2.15电缆桥架不该当作行人通道使用。
2.16若为下列环境之一，电缆桥架应加保护罩：2.16.1电缆桥架在户外安装时，其最上层或每层。
2.16.2电缆桥架在铁算子板或相近的带孔装置下安装时，其最上层电缆桥架应加保护罩，要是最上层电缆桥架宽度小于基层的桥架宽度时，基层电缆桥架应加保护罩。
电缆桥架安装要求及规范指导
电缆桥架是一种用于安装和支持电缆的金属或非金属结构，其目的是保护电缆并提供合适的通道以便布置和维护电缆系统。
以下是电缆桥架安装的一些基本要求和规范指导：
1. 安装位置确定：在进行电缆桥架安装前，需要确定合适的安装位置。
安装位置应考虑到电缆布线的需求、维护操作的便利性以及安全性等因素。
2. 安装高度：电缆桥架的安装高度应符合相关规范要求，通常情况下，桥架应安装在工作平面以上，远离地面和地下水位。
3. 安装间距：电缆桥架的支架间距（即支架之间的距离）应根据电缆重量、长度、支持间距和规范要求进行正确的计算。
通常情况下，较重的电缆需要更小的支架间距。
4. 安装方法：电缆桥架的安装需要使用适当的工具和固定材料，如螺栓、支架、螺母等。
安装时需保持桥架水平且稳固，并确保安装的支持点均匀分布。
5. 弯曲半径：在进行电缆桥架安装时，需要注意电缆的弯曲半径。
电缆在桥架上的弯曲半径应不小于规定的最小值，以避免电缆的损坏和性能下降。
6. 电缆布线：安装电缆时需遵守电缆布线的相关规范，例如保持电缆间的适当距离、避免电缆的交叉布线等。
7. 安全要求：电缆桥架安装过程中需注意安全要求，如使用个人防护装备、避免高空坠落等。
此外，不同地区或行业也可能有特定的电缆桥架安装要求和规范指导，需要根据实际情况进行了解和遵守。
建议在进行电缆桥架安装前，与相关行业专业人士或供应商进行沟通，以确保安装符合规范和要求。
电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。
1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架安装施工要求及规范1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.31.4金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架安装施工要求及规范1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.31.4金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架安装规范标准电缆桥架是一种用于电缆敷设和支撑的设备，安装规范标准对于保证电缆桥架的安全可靠运行至关重要。
本文将从电缆桥架的选择、安装前准备、安装过程和验收四个方面，详细介绍电缆桥架的安装规范标准。
一、电缆桥架的选择。
在选择电缆桥架时，需根据实际使用环境和电缆敷设情况进行合理选择。
首先要考虑电缆桥架的材质和规格，根据敷设的电缆数量和重量选择合适的规格和材质。
其次要考虑电缆桥架的防腐性能和耐候性能，根据使用环境选择合适的防腐性能和耐候性能的电缆桥架。
二、安装前准备。
在进行电缆桥架的安装前，需要做好充分的准备工作。
首先要对安装位置进行勘察和测量，确定安装位置和尺寸。
其次要准备好所需的安装工具和材料，确保安装过程中不会因为工具和材料不足而中断。
同时要对安装人员进行培训和指导，确保安装人员具备足够的安装技能和经验。
三、安装过程。
在进行电缆桥架的安装时，需要按照以下步骤进行，首先进行基础的安装，确保基础牢固可靠；然后进行支架的安装，根据实际情况选择合适的支架类型和安装方式；接下来进行横担的安装，确保横担的安装位置和间距符合规范要求；最后进行配件的安装，确保配件的安装位置和数量符合规范要求。
四、验收。
在电缆桥架安装完成后，需要进行验收工作。
首先要对安装质量进行检查，确保安装质量符合规范要求。
其次要对安装位置和尺寸进行测量，确保安装位置和尺寸符合规范要求。
最后要进行安装记录的整理和归档，确保安装记录的完整和准确。
总结。
电缆桥架的安装规范标准对于保证电缆桥架的安全可靠运行具有重要意义。
正确选择电缆桥架，做好安装前准备，按照规范要求进行安装，严格进行验收工作，是保证电缆桥架安装质量的关键。
希望本文能够对电缆桥架的安装规范标准有所帮助，确保电缆桥架的安全可靠运行。
电缆桥架安装规范标准参考
电缆桥架是由支架、托臂以及安装配件组成，它既可以独立架设，也可以敷设在建筑物或者管廊上，是一种能保护电缆不受外界因素破坏，同时保障我们日常用电安全的建筑材料。
在地下停车场、商场、超市等地方都可以看到它们的身影。
但是很多朋友都不是很了解电缆电缆桥架安装规范标准？今天我们就来说一下这个问题。
电缆桥架归于一款为保护电缆而衍生的产品，它能够保护电缆在正常通电运作的情况下不被外界环境和不定要素影响和损坏，然后保证用电、供电安全。
电缆桥架由支架、托臂和设备附件组成。
桥架在建筑物内能够独立架起，也能够设备敷设在各样的建筑物和支架上，悉数零件都通过镀锌处理，无论是设备在室
内或是室外都有很好的防腐作用。
电缆桥架需要怎样安装
1、适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。
2、济南电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
3、由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
4、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定：
5、金属电缆桥架及支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;
6、非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2;
7、镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
8、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
9、电缆桥架处如有防火要求的场所，应采取防火隔离措施。
