拌合站拌合楼基础承载力计算书

地基承载力计算书1、拌合站配置情况拌和站配备2台中联-CIFA JS2000拌和机，共配置8个水泥罐，单个罐自重10吨，在装满材料时材料重按照2个150吨,2个100吨计算。

2、拌和站储料罐基础设计根据罐体基础扩大后尺寸为16.8×3.2-3.6×1.5m，由于实际需要基础扇型布置，其扇型底面积为50m2。

按照此尺寸面积检算地基承载力。

图2-1 拌和站基础平面图3、抗倾覆计算1.本次计算按空罐在10级风作用下的倾覆稳定性验算每个储料罐空壳及支起架重为10t，设计储料罐容装水泥重150t （2个）、100t（2个），水泥罐直径2.97m（2个）；3.4m（2个），罐身长14.3m（按15m长计算风力弯矩），4个罐基本并排竖立，受风面积182.18m2，整体受风力抵抗风载，在最不利风力、空罐情况下计算基础的抗倾覆性，示意图中A点为抗倾覆点。

C30钢筋混凝土比重2.5t/m3,体积75m3。

风级风速换算参考《桥梁工程师手册》1-2-6表风力、等级的划分，见表3-1。

表3-1 风级风速换算表风级风速m/s 风级风速m/s10 24.5-28.4 11 28.5-32.6图3-2 抗倾覆计算示意图2.计算公式（1）风荷载强度公式 ： 0k z s z w w βμμ=k w —风荷载强度（Pa ）；0w —基本风压值（Pa ），根据《建筑结构荷载规范》附录E ，蚌埠地区重现期R=50年的基本风压值为300Pa ；z β—高度Z 处的风振系数，本次计算取1；s μ—风荷载体型系数，对圆形截面取0.8； z μ—风压高度变化系数; 本次计算取1.18；k w =0.8×1.18×1×300=283.2Pa 。

（2）基础抗倾覆计算/c k f k M M ==G 1×1/2×基础宽/k w ×受风面×(14.3/2+4)≥1.5即满足要求k M —抵抗弯矩 （KN •M ） f M —风荷载弯矩（KN •M ）G 1—储蓄空罐+基础自重(KN)k w —风荷载强度（Pa ）（3）基础抗滑稳定性验算 K 0= G 1×f/ F 风≥1.3 即满足要求 G 1—储蓄罐与基础自重(KN) F 风—风荷载(KN)f —基底摩擦系数，查表得0.25；罐与基础自重计算求得：G 1=4×10×10+75×2.5×10=2275KN ；k w =283.2Pa ；受风面积：2×14.3×（3.4+2.97）=182.18m 2；/c k f k M M = G 1×1/2×基础宽/k w ×受风面积×(14.3/2+4)=(2275×3.6/2)/(283.2×182.18×11.15/1000)=7.1＞1.5，满足抗倾覆要求。

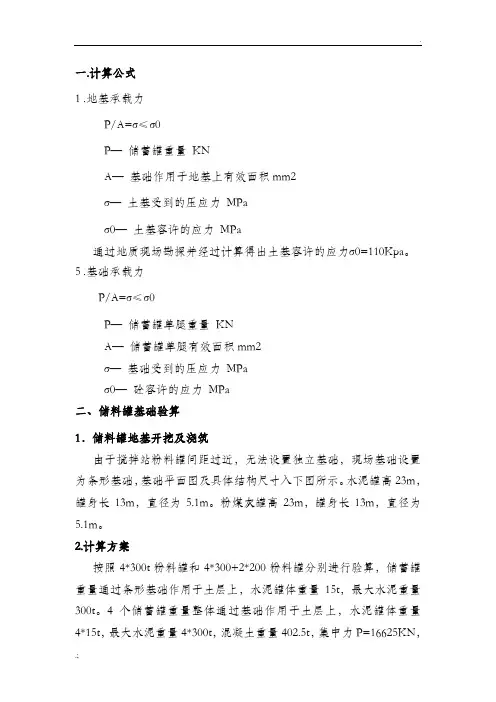

一.计算公式1 .地基承载力P/A=σ≤σ0P—储蓄罐重量KNA—基础作用于地基上有效面积mm2σ—土基受到的压应力MPaσ0—土基容许的应力MPa通过地质现场勘探并经过计算得出土基容许的应力σ0=110Kpa。

5 .基础承载力P/A=σ≤σ0P—储蓄罐单腿重量KNA—储蓄罐单腿有效面积mm2σ—基础受到的压应力MPaσ0—砼容许的应力MPa二、储料罐基础验算1．储料罐地基开挖及浇筑由于搅拌站粉料罐间距过近，无法设置独立基础，现场基础设置为条形基础，基础平面图及具体结构尺寸入下图所示。

水泥罐高23m，罐身长13m，直径为5.1m。

粉煤灰罐高23m，罐身长13m，直径为5.1m。

2.计算方案按照4*300t粉料罐和4*300+2*200粉料罐分别进行验算，储蓄罐重量通过条形基础作用于土层上，水泥罐体重量15t，最大水泥重量300t。

4个储蓄罐重量整体通过基础作用于土层上，水泥罐体重量4*15t，最大水泥重量4*300t，混凝土重量402.5t，集中力P=16625KN，水泥罐条形基础受力面积A=（9.63+6.96+6.87+4.34+2.98+3.73+3.64+7.97）*7/2=161.42 m²。

按最不利承载力计算示意见下图。

粉煤灰罐体重量12t，最大水泥重量200t，整体集中力P=3150*4+2120*2+5752.5=22592.5KN,储料罐条形基础受力面积A=(9.63+6.96+6.87+6.76+9.02+7.58+3.84+3.73+3.64+7.97)*7/2=231m ²。

按最不利承载力计算示意见下图。

3.储料罐基础验算过程3.1 地基承载力根据上面的1力学公式，已知4个水泥罐P=16625KN，计算面积A=161m²,P/A=16625KN/ 161.42m²=103 KPa ≤σ0=110KPa 4个水泥罐地基承载力满足承载要求。

拌合站拌合楼基础承载力计算书德商TJ-4标拌和站，配备HZS90拌和机，设有3个储料罐，单个罐在装满材料时均按照100吨计算。

拌合站在X103县道右侧，对应新建线路里程桩号k16+800。

经过现场开挖检查，在地表往下0.5～1.5米均为粉质粘土。

1.计算公式1.1 .地基承载力P/A=σ≤σ0P—储蓄罐重量 KNA—基础作用于地基上有效面积mm2σ—土基受到的压应力 MPaσ0—土基容许的应力 MPa通过地质钻探并经过计算得出土基容许的应力σ0=0.109 Mpa。

2．风荷载强度W=K1K2K3W0= K1K2K31/1.6ｖ2W —风荷载强度 PaW0—基本风压值 PaK1、K2、K3—风荷载系数，查表分别取0.8、1.13、1.0ｖ—风速 m/s,取17m/sσ—土基受到的压应力 MPaσ0—土基容许的应力 MPa3．基础抗倾覆计算K c=M1/ M2=P1×1/2×基础宽/ P2×受风面×(7+7)≥1.5 即满足要求M1—抵抗弯距 KN•MM2—抵抗弯距 KN•MP1—储蓄罐与基础自重 KNP2—风荷载 KN4．基础抗滑稳定性验算K0= P1×f/ P2≥1.3 即满足要求P1—储蓄罐与基础自重 KNP2—风荷载 KNf-----基底摩擦系数，查表得0.25；5 .基础承载力P/A=σ≤σ0P—储蓄罐单腿重量 KNA—储蓄罐单腿有效面积mm2σ—基础受到的压应力 MPaσ0—砼容许的应力 MPa2、储料罐基础验算2.1．储料罐地基开挖及浇筑根据厂家提供的拌和站安装施工图，现场平面尺寸如下：输料管储料罐主机楼房地基开挖尺寸为半径为10.0m圆的1/4的范围，宽5.0m，浇筑深度为1.4m。

2.2.计算方案开挖深度少于3米，根据规范，不考虑摩擦力的影响，计算时只考虑单个储蓄罐重量通过基础作用于土层上，集中力P=1000KN，单个水泥罐基础受力面积为2.8m×5m,承载力计算示意见下图粉质粘土本储料罐根据历年气象资料，考虑最大风力为17m/s，储蓄罐顶至地表面距离为21米，罐身长14m,3个罐基本并排竖立，受风面120m2，整体受风力抵抗风载，在最不利风力下计算基础的抗倾覆性。

设计计算书计算[2010]003号 共2页 第一页拌合站水泥（粉煤灰）罐基础承载力计算书打鱼凼工程拌合站设6个水泥和粉煤灰罐，其中2个粉煤灰罐为200t 容量。

4个水泥罐分别为60t 和80t 各两个。

基础采用混凝土基础，其施工工艺按照水泥罐罐体提供厂家贵州省黔西南州泰安水泥有限公司和粉煤灰罐制作单位（拌合站主机提供单位）提供的基础图制作。

单个罐体基础为5m ×5m ×1.5m （高）C25素混凝土。

以下黔水公司打鱼凼项目部对基础设计进行验算复合：基础验算包括地基承载力计算、风荷载抗倾覆计算等（1）基础承载力计算：打鱼凼工程所在地处石漠化严重的山区，表面土层覆盖很薄，出露岩层多为灰岩。

所以施工中，在拌合站选址处进行了石方开挖，拌合站全部基础坐落在强风化和中风化灰岩地基上，除去表层覆盖层后，拌合站地基岩石开挖深度1m ～5m 。

其中200t 粉煤灰罐混凝土基础平均高2.8m ，平面面积=A 20.86m 2，基础混凝土方量58.41m 3。

罐体和满载重量kN P g 5.21461065.14200=⨯+=）（基础重量kN P g 25.1460105.241.58=⨯⨯=kpa A P A P j g z 9.17286.20/)25.14605.2146(//=+=+=σ灰岩为硬质岩，该地基岩石基础为强风化和中风化交接处，据建筑《地基基础设计规范》（GBJ7-89）岩石地基承载力表中查得岩石地基承载力在强风化岩层值为500～1000kpa ，或按照灰岩轴心抗拉强度30Mpa 的约最小0.1倍的方式确定承载力，按最小参数取为500kpa 。

kpa kpa A P A P j g z 5009.172//<=+=σ 地基承载力符合要求。

（2）抗倾覆计算：设计资料上显示：本地区为多风地带，多年平均风速 1.9m/s ，多年平均最大风速15.5m/s ，极端最大风速19.0m/s ，风向多为东风和南风为主。

拌合站拌合楼基础承载力、储料罐基础验算、拌合楼基础验算计算书目录一.计算公式 (3)1.地基承载力 (3)2．风荷载强度 (3)3．基础抗倾覆计算 (3)4．基础抗滑稳定性验算 (4)5.基础承载力 (4)二、储料罐基础验算 (4)1．储料罐地基开挖及浇筑 (4)2.计算方案 (4)3.储料罐基础验算过程 (5)3.1 地基承载力 (5)3.2 基础抗倾覆 (5)3.3 基础滑动稳定性 (6)3.4 储蓄罐支腿处混凝土承压性 (6)三、拌合楼基础验算 (6)1．拌合楼地基开挖及浇筑 (6)2.计算方案 (7)3.拌合楼基础验算过程 (7)3.1 地基承载力 (7)3.2 基础抗倾覆 (8)3.3 基础滑动稳定性 (8)3.4 储蓄罐支腿处混凝土承压性 (8)拌合站拌合楼基础承载力计算书3号拌合站为先锋村拌和站，配备HZS90拌和机，设有4个储料罐，单个罐在装满材料时均按照100吨计算。

拌合楼处于先锋村内，在103国道右侧180m ，对应新建线路里程桩号DK208+100。

经过现场开挖检查，在地表往下0.5～1.5米均为粉质粘土，1.5米以下为卵石土。

一.计算公式1 .地基承载力P/A=σ≤σ0P — 储蓄罐重量 KNA — 基础作用于地基上有效面积mm2σ— 土基受到的压应力 MPaσ0— 土基容许的应力 MPa通过地质钻探并经过计算得出土基容许的应力σ0=0.108 Mpa （雨天实测允许应力）2．风荷载强度W=K 1K 2K 3W0= K 1K 2K 31/1.6ｖ2W — 风荷载强度 PaW0— 基本风压值 PaK 1、K 2、K 3—风荷载系数，查表分别取0.8、1.13、1.0ｖ— 风速 m/s,取17m/sσ— 土基受到的压应力 MPaσ0— 土基容许的应力 MPa3．基础抗倾覆计算K c =M 1/ M 2=P1×1/2×基础宽/ P2×受风面×(7+7)≥1.5 即满足要求M 1— 抵抗弯距 KN •MM 2— 抵抗弯距 KN •MP1—储蓄罐与基础自重 KNP2—风荷载 KN4．基础抗滑稳定性验算= P1×f/ P2≥1.3 即满足要求KP1—储蓄罐与基础自重 KNP2—风荷载 KNf-----基底摩擦系数，查表得0.25；5 .基础承载力P/A=σ≤σ0P—储蓄罐单腿重量 KNA—储蓄罐单腿有效面积mm2σ—基础受到的压应力 MPaσ0—砼容许的应力 MPa二、储料罐基础验算1．储料罐地基开挖及浇筑根据厂家提供的拌和站安装施工图，现场平面尺寸如下：地基开挖尺寸为半径为10.0m圆的1/4的范围，宽5.0m，浇筑深度为1.4m。

HZS90拌合站混凝土拌合站基础计算书一、拌和站罐基础设计概括计划投入两套HZS90拌合站，单套HZS90拌合站投入2个150t 型水泥罐（装满材料后），根据公司以往拌合站施工经验，结合现场地质条件以及基础受力验算，水泥罐采用砼扩大基础，基础顶预埋地脚钢板与水泥罐支腿满焊。

二、基本参数1、风荷载参数：查询公路桥涵设计通用规范得知：本工程相邻地区宁国市10年一遇基本风速：s m V /3.2010=；2、仓体自重：150t 罐体自重约15t ，装满材料后总重为150t ；3、扩大基础置于粉质黏土上，地基承载力基本容许值[]Kpa f a 1800=，采用碎石换填进行地基压实处理后，碎石换填地基承载力基本容许值[]Kpa f a 5000=；4、当采用两个水泥罐基础共同放置在一个扩大基础上时，扩大基础尺寸为9m ×4m ×1.5m （长×宽×高）；当采用单个水泥罐基础放置在一个扩大基础上，扩大基础尺寸为4m ×4m ×1.5m （长×宽×高）；三、空仓时整体抗倾覆稳定性稳定性计算1、受力计算模型（按最不利150吨罐体计算），空仓时受十年一遇风荷载，得计算模型如下所示：F 1图3-1 空仓时整体抗倾覆稳定性稳定性计算模型2、风荷载计算根据《公路桥涵设计通用规范》可知，风荷载标准值按下式计算：gV W d k 22γ=；查《公路桥涵设计通用规范》得各参数取值如下：空气重力密度：01199899.0012017.00001.0==-Z e γ；地面风速统一偏安全按离地20m 取：s m V k k V /4.31105220==； 其中：12.12=k ，38.15=k ，s m V /3.2010=；代入各分项数据得：222/60.08.924.3101199899.02m KN g V W d k =⨯⨯==γ单个水泥罐所受风力计算： ①、迎风面积：218.12.15.1m A =⨯= 作用力：8KN 0.18.16.01=⨯=F 作用高度：m H 35.181= ②、迎风面积：223.36113.3m A =⨯= 作用力：KN 78.213.366.02=⨯=F 作用高度：m H 1.122=③、迎风面积：23125.42/5.23.3m A =⨯= 作用力：KN 475.2125.46.03=⨯=F 作用高度：m H 475.53= 2、单个水泥罐倾覆力矩计算m KN h F M i i ⋅=⨯+⨯+⨯=⨯=∑91.296475.5475.21.1278.2135.1808.131倾3、稳定力矩及稳定系数计算假定筒仓绕单边两支腿轴线倾覆，稳定力矩由两部分组成，一部分是仓体自重稳定力矩1稳M ，另一部分是扩大基础自重产生的稳定力矩2稳M 。

目录一.计算公式 (2)1.地基承载力 (2)2．风荷载强度 (2)3．基础抗倾覆计算 (2)4．基础抗滑稳定性验算 (3)5.基础承载力 (3)二、储料罐基础验算 (3)1．储料罐地基开挖及浇筑 (3)2.计算方案 (3)3.储料罐基础验算过程 (4)3.1 地基承载力 (4)3.2 基础抗倾覆 (4)3.3 基础滑动稳定性 (5)3.4 储蓄罐支腿处混凝土承压性 (5)三、拌合楼基础验算 (5)1．拌合楼地基开挖及浇筑 (5)2.计算方案 (6)3.拌合楼基础验算过程 (6)3.1 地基承载力 (6)3.2 基础抗倾覆 (7)3.3 基础滑动稳定性 (7)3.4 储蓄罐支腿处混凝土承压性 (7)拌合站拌合楼基础承载力计算书1号拌合站为华阳村拌和站，配备HZS90拌和机，设有4个储料罐，单个罐在装满材料时均按照100吨计算。

拌合楼处于华阳村内，在78省道右侧30m，对应新建线路里程桩号DK208+100。

经过现场开挖检查，在地表往下0.5～1.5米均为粉质粘土，1.5米以下为卵石土。

一.计算公式1 .地基承载力P/A=σ≤σ0P—储蓄罐重量KNA—基础作用于地基上有效面积mm2σ—土基受到的压应力MPaσ0—土基容许的应力MPa通过地质钻探并经过计算得出土基容许的应力σ0=0.108 Mpa（雨天实测允许应力）2．风荷载强度W=K1K2K3W0= K1K2K31/1.6ｖ2W —风荷载强度PaW0—基本风压值PaK1、K2、K3—风荷载系数，查表分别取0.8、1.13、1.0ｖ—风速m/s,取17m/sσ—土基受到的压应力MPaσ0—土基容许的应力MPa3．基础抗倾覆计算K c=M1/ M2=P1×1/2×基础宽/ P2×受风面×(7+7)≥1.5 即满足要求M1—抵抗弯距KN•MM2—抵抗弯距KN•MP1—储蓄罐与基础自重KNP2—风荷载KN4．基础抗滑稳定性验算K0= P1×f/ P2≥1.3 即满足要求P1—储蓄罐与基础自重KNP2—风荷载KNf-----基底摩擦系数，查表得0.25；5 .基础承载力P/A=σ≤σ0P—储蓄罐单腿重量KNA—储蓄罐单腿有效面积mm2σ—基础受到的压应力MPaσ0—砼容许的应力MPa二、储料罐基础验算1．储料罐地基开挖及浇筑根据厂家提供的拌和站安装施工图，现场平面尺寸如下：地基开挖尺寸为半径为10.0m圆的1/4的范围，宽5.0m，浇筑深度为1.4m。

拌合站料仓基础设计一、荷载设计1、考虑空罐重15吨、装料100吨，共115吨。

则每个支座竖向力为F N1=(115*103*9.8/1000)/4=281.75kN2、风荷载考虑查风荷载规范厦门基本风压w0=0.8kN/m2（无漳州基本风压，所以按厦门基本风压取）。

仓高按H=20m，直径d=2m，H/d=10，△≈0，u z w0d2≥0.015。

风载体型u s=0.517，风振系数βz=1.0仓的风荷载分布如图（按5米控制）地面粗糙度按B类考虑F1=βz u s u z w0s=1.0*0.517*1.00*0.8*2*5=4.136 kNF2=βz u s u z w0s=1.0*0.517*1.00*0.8*2*5=4.136 kNF3=βz u s u z w0s=1.0*0.517*1.14*0.8*2*5=4.715kNF4=βz u s u z w0s=1.0*0.517*1.25*0.8*2*5=2.585kN每个桩所受的水平力F s=（F1+ F2+ F3+ F4）/4=(4.136*2+4.715+2.585)/4=3.893 kN轴力F N=(2.585*20+4.715*15+4.136*10+4.136*5)/2/2=46.116kN (-46.116kN)3、地震荷载因拌合站设计使用年限为2年，临时结构，在此不考虑地震荷载。

4、偶然冲击荷载不考虑二、荷载组合1、只考虑恒载轴力F N=1.2*281.75=338.1kN,剪力，弯矩为零。

（此处上人较少，不考虑活荷载）2、考虑恒载和风荷载组合轴力F Nmax=1.2*281.75+1.4*46.116=402.667 kN，F Nmin=1.2*281.75-1.4*46.116=273.538 kN，剪力F s=1.4*3.893=5.45 kN三、抗倾覆验算基础边长按3m*4m设计。

(沿短边3m方向验算)风荷载倾覆力矩:M风=2.585*20+4.715*15+4.136*10+4.136*5=184.465kN.m 空仓反倾覆力矩M仓=（15*1000*9.8/1000+25*3*4*1）*1.5=447kN. m＞184.465kN.m满足要求。

1#拌合站基础承载力计算1计算依据1）《铁路桥涵设计基本规范》（TB10002D1-2005）2）《建筑地基基础设计规范》（GB50007-2011）3）铁路工程设计技术手册《桥梁地基和基础》（修订版）2计算荷载2.1恒载1)装满材料的储存罐：自重=(100+5)t；2)主机：单腿承受静载3t；3)混凝土基础自重：2.5t/m32.2活载风荷载，风速按17m/s。

3计算公式3.1地基承载力P/A=σ≤σP—各竖向力 kNA—基础作用于地基上有效面积mm2σ—土基受到的压应力 MPaσ—土基容许的应力 MPa3.2风荷载强度W=K1K2K3W= K1K2K31/1.6ｖ2W —风荷载强度 PaW—基本风压值 PaK1、K2、K3—风荷载系数，查表分别取0.8、1.3、1.0ｖ—风速 m/s,取17m/s σ—土基受到的压应力 MPaσ—土基容许的应力 MPa 3.3基础抗倾覆计算K c =M1/ M2≥1.5 即满足要求M1—竖向力产生的弯距 kN.mM2—水平力产生的弯距 kN.mP1—地基所承受的竖向力kNP2—风荷载 kN4储存罐基础验算4.1储料存罐地基开挖及浇筑每个罐体的4个支腿坐在同一基础底板，埋深度为0.5m，基础底板面积2.74m ×2.74m=7.51㎡（示意图如下）：4.2计算方案计算时考虑单个储蓄罐重量通过基础作用于土层上，集中力P=1050kN，单个水泥罐基础受力面积为2.74m×2.74m,承载力计算示意见下图：根据历年气象资料，考虑最大风速为17m/s ，储蓄罐顶至地表面距离为19m ，罐身长14m,受风面25.9m 2，整体受风力抵抗风载，在最不利风力下计算基础的4.3储存罐基础验算过程 4.3.1地基承载力已知满仓储料罐1050KN ，基础自重7.51×0.5×25=93.845KN ；计算面积A=7.51m 2,P/A= 1143.845KN/7.51m 2=0.152MPa 4.3.2基础抗倾覆储料罐空罐时，倾覆可能性为最危险状态，此时 Kc=M 1/ M 2=P 1×1/2×基础宽/ P 2×受风面×(7+6.77)=（50+2.74×2.74×0.5×25）×1.4/(187.85×25.9×13.5/1000)=3.1≥1.5满足抗倾覆要求其中 W=K1K2K3W0= K1K2K31/1.6ｖ2=0.8×1.3×1.0×1/1.6×172=187.85Pa<0.5kpa5 拌和机基础验算5.1 拌和机地基开挖及浇筑平面示意图如下：主机条形基础预埋钢板主机基础为条形基础，边长2.9m×0.8m，高0.5m。

拌合站拌合楼基础承载力计算书-CAL-FENGHAI.-(YICAI)-Company One1泸州长江六桥及连接线工程正桥南段主线及立交工程江南拌合站基础计算书编制：复核：审核：中国葛洲坝集团股份有限公司泸州长江六桥施工总承包项目经理部2017年7月目录一.概况 (1)二.依据 (1)三.计算公式 (1)1.地基承载力 (1)2．风荷载强度 (1)3．基础抗倾覆计算 (2)4．基础抗滑稳定性验算 (2)5.基础承载力 (2)四、储料罐基础验算 (2)1．储料罐地基开挖及浇筑 (2)2.计算方案 (3)3.储料罐基础验算过程 (4)3.1 地基承载力 (4)3.2 基础抗倾覆 (4)3.3 基础滑动稳定性 (4)3.4 储蓄罐支腿处混凝土承压性 (5)五、拌合楼主站基础验算 (5)1.计算方案 (5)2.拌合楼基础验算过程 (6)2.1 地基承载力 (6)2.2 基础抗倾覆 (6)2.3 基础滑动稳定性 (6)2.4 拌合站主站支腿处混凝土承压性 (7)六、结论 (7)拌合站拌合楼基础承载力计算书一.概况泸州长江六桥江南拌合站紧挨正桥南段主线（K2+330~K2+400）路基左侧处，配备2套HZQ90拌和机，每套拌合机设有5个储料罐，单个罐在装满材料时均按照100吨计算。

二.依据建筑结构荷载规范GB5009-2012公路桥涵施工技术规范JTG/TF50-2011三.计算公式1 .地基承载力0σσ≤=AP P —储蓄罐重量kNA — 基础作用于地基上有效面积2mmσ— 土基受到的压应力MPa0σ— 土基容许的应力MPa通过动力触探检测得出土基容许的应力Mpa 25.00=σ2.风荷载强度6.123210321v K K K W K K K W ⨯⨯⨯=⨯⨯⨯= W — 风荷载强度pa0W — 基本风压值pa1K 、2K 、3K —风荷载系数，查表分别取0.8、1.13、1.0v — 风速s m /，取18s m /σ— 土基受到的压应力Mpa0σ— 土基容许的应力Mpa3.基础抗倾覆计算==21M M K c P 1×21×基础宽×21P ×受风面≥1.5即满足要求 1M — 抵抗弯距M kN ⋅2M — 抵抗弯距M kN ⋅1P —储蓄罐与基础自重kN2P —风荷载kN4.基础抗滑稳定性验算3.1210≥⨯=P f P K 即满足要求 1P —储蓄罐与基础自重kN2P —风荷载kNf —基底摩擦系数，查表得0.25；5 .基础承载力0σσ≤=AP P — 储蓄罐单腿重量kNA — 储蓄罐单腿有效面积2mmσ— 基础受到的压应力Mpa0σ— 砼容许的应力Mpa （设计采用C25砼）四.储料罐基础验算1.储料罐地基开挖及浇筑根据厂家提供的拌和站安装施工图，现场平面尺寸如下：储量罐基础宽3.9m，基础深1.2m，采用0.6m厚钢筋混凝土结构，为增加基础稳定性，5个料罐基础连为一体。

银百高速（G69）甜永段TYSY3合同段01混凝土拌合站地基承载力计算书路港集团有限公司银百高速（G69）甜永段TYSY3项目经理部二0一七年五月01混凝土拌和站地基承载力计算书1编制说明本方案编制是根据施工现场土质情况及水泥罐特点而进行的，为确保有足够的水泥贮藏量，保证工程顺利进行，本工程采用双HLS90Q拌和站，计划投入8座100T水泥罐。

2编制范围路港集团有限公司银百高速（G69）甜永段TYSY3合同段项目经理部1#混凝土拌和站。

3编制依据1、施工现场总平面布置图；2、水泥罐总示意图及基础图参数3、银百高速（G69）甜永段TYSY3合同段施工图。

4、《建筑结构荷载规范》GB50009-2012。

4水泥罐基础设计1、本水泥罐基础根据现场实际地质情况，采用扩大基础，每个水泥罐基础为4000×4000×1000mm；根据现场需要，采用双HLS90Q拌和站，每台拌合机配置4座100T水泥罐，故4座水泥罐扩大基础连成一个环形基础。

基础采用C25钢筋砼，钢筋为双层配筋，钢筋为φ12。

2、每个水泥罐下设计四个支座，支座设计为C25砼，800×800×500mm立方体。

每个支座对应水泥罐罐脚处预埋4根φ20钢筋，以加强承台和基础的连接；3、水泥罐预埋板采用δ20mmQ235钢板，再焊接9根φ25锚固钢筋，锚固筋穿过支座与扩大基础钢筋网相焊接。

预埋板安装时每个预埋板四个角高程误差在1mm内，每个水泥罐4个预埋板高程误差在2mm以内。

预埋时采用水准仪实时量测；5水泥罐基础计算根据实际地基承载力试验，本基础位置地基持力层的承载力：P地=190KPa。

F=G+V+N=50+1000+400=1450KNS=4×4=16㎡P罐=（G+V+N）/S=（1450）/16=90.625Kpa＜190KPa所以，地基承载力满足要求。

试中F--压力，G—水泥罐自重KN，V—水泥罐满载后水泥重量KN，N—基础混凝土自重KN，S —水泥罐基础面积㎡,P罐—水泥罐满载后产生的压应力KPa，P地—地基承载力KPa。

混凝土拌合站水泥仓基础计算书编制：审核：目录1 基本概况 (3)2 计算公式 (3)2.1 计算依据 (3)2.2 地基承载力 (3)2.3 风荷载强度 (4)2.4 基础抗倾覆计算 (4)2.5 基础承载力 (4)3 拌合站基础验算 (4)3.1 储料罐基地开挖及浇筑 (4)3.2 计算方案 (5)3.3 储料罐扩大式基础验算 (6)3.3.1 满仓时地基承载力 (6)3.3.2 空仓时基础抗倾覆 (7)3.3.3 储蓄罐支腿处混凝土承压 (7)3.4 水泥仓桩基础验算 (8)3.4.1 桩基承载力验算 (8)3.4.2 桩基稳定性验算 (9)3.4.3 承台验算 (9)3.5 桩基配筋计算 (11)拌合站水泥仓基础承载力计算书1 基本概况本项目拌合站位于武穴大桥项目部驻地处，主要服务于主桥的混凝土供应需求。

拌合站配备两台拌合机，每台拌合机设有4个200t的储料罐，储料罐筒高20m，罐筒为圆形截面，直径为3m。

储料罐基础采用扩大基础和钢管桩基础两种方式验算，通过计算分析选择更为安全合理的钢管桩基础。

2 混凝土扩大基础2.1 计算依据《建筑地基基础设计规范》(GB 50007-2011)《混凝土结构设计规范》(GB 50010-2010)《建筑抗震设计规范》(GB 50011-2010)《建筑结构荷载规范》(GB 50009-2012)《建筑桩基技术规范》(JGJ 94-2008)《钢筋混凝土承台设计规程》(CECS 88-97)2.2 地基承载力P/A=Ơ≤ƠP——储料罐重量，kNA——基础作用于地基上的有效面积，mm2Ơ——地基所受到的压应力，MPaƠ0——地基容许的应力，MPa通过地质勘测并经计算得土体的容许应力为Ơ=120kPa2.3 风荷载强度W=K1K2K3W=K1K2K3×1/1.6V2W——风荷载强度，Pa W——基本分压值，PaK 1、K2、K3——风荷载系数，查表分别取0.8、1.3、1.0V——风速，m/s，取30m/s 2.4 基础抗倾覆计算K c =M1/M2=P1×0.5×基础宽度/P2×受风面×h≥1.5 即满足要求M1——抗倾覆矩，KN·MM2——倾覆矩，KN·MP1——储料罐及基础自重，KNP2——风荷载，KNh——基础底距受风面的距离2.5 基础承载力P/A=Ơ≤ƠP——储料罐单腿重量，KNA——储料罐单腿作用于基础上的有效面积，mm2Ơ——基础所受到的压应力，MPaƠ0——基础混凝土容许应力，MPa3 拌合站基础验算3.1 储料罐基地开挖及浇筑根据厂家提供的拌合站安装及施工图纸，现场平面尺寸图如下：图2-1拌合站平面布置图3.2 计算方案开挖深度少于3m，根据规范不考虑摩擦力的影响，计算只考虑单个储料罐通过基础作用于地基上，单个储料罐满仓按220t计算，空仓时灌重20t，基础尺寸为3850mm×3850mm×1200mm，承载力计算示意图如下：基础P=2400KN图2-2地基承载力计算示意图根据武穴市历年气象资料，考虑最大风速30m/s ，储料罐筒仓高20m ，直径3.05m ，迎风面积为（20-2）×3.05=54.9m 2,，在最不利风速下计算基础的抗倾覆性，计算示意图如下：储料罐及基础自重P 1风荷载P 2抗倾覆点储料罐基础图2-3基础抗倾覆计算示意图基础采用混凝土C25,储料罐支腿受力最为集中，受力面积为600mm ×600mm 。

搅拌站基础地基承载计算书一、计算依据A、GB50007-2002 《建筑地基基础设计规范》B、《喇嘛甸制梁场地质勘探报告》C、《喇嘛甸梁场搅拌站基础图》二、计算步骤1、基础埋深计算a、设计冻深zd=z0〃ψzs〃ψzw〃ψze (1)b、基础最小埋深dmin=zd-hmax (2)zd——设计冻深。

z0——标准冻深。

系采用在地表平坦、裸露、城市之外的空旷场地中不少于10年实测最大冻深平均值。

经咨询，大庆市z0取值2m" ψzs——土的类别对冻深的影响系数，按规范A的表5.1.7-1查取；梁场搅拌站基础为粉砂层，取值1.2。

ψzw——土的冻胀性对冻深的影响系数，按规范A的表5.1.7-2查取；大庆市为强冻胀，取值0.85。

ψze——环境对冻深的影响系数，按规范A的表5.1.7-3查取；梁场地处远离城市，取值1.0。

h max——基础地面下允许残留冻土层的最大厚度，按规范A的附录G.0.2查取，搅拌站基础所在土层承载力特征值为90KPa,查询取值为0，故有基础最小埋深dmin = 2.04(m)基础图中可查的基础埋深为2.5m>2.04.固埋深合格。

2、承载力计算搅拌站水泥罐基础为轴心荷载作用，则应符合下列式子要求a 、 pk ≤fabc 、 pk ——相应于荷载效应标准组合时，基础底面处的平均压力值； fa ——修正后的地基承载力特征值；Fk ——相应于荷载效应标准组合时，上部结构传至基础顶面的竖向力值；上部结构为200t 水泥罐两个，每个自重12t ，100t 水泥罐3个，每个自重8t.5个水泥罐都装满的情况下，重量取748t. Gk ——基础自重和基础上的土重；基础顶面无土层，基础自重依照基础图算得为500t,取值500; A ——基础地面面积；基础处理面积为宽8m*长20m,取值160fak ——地基承载力特征值；查地质勘探报告，取值90KPa;ηb 、ηd ——基础宽度和埋深的地基承载力修正系数，按基底下土的类别查规范A5.2.4取值，基础所在为粉砂，取值ηb=2.0,ηd=3.0"γ——基础底面以下土的重度，地下水位以下取浮重度；基础所在地，地下水位稳定水位3m,基础埋深2.5m.查《地基与基础》(第三版)得一般土的重度在1.3～2.2g/cm3之间，重度大的土比较密实，强度也较高。

2#场拌改良土拌合站基础承载力计算书2#场拌改良土拌合站为单WCZ500拌和站，配备WCZ500拌和机，共设有2个储料罐，单个罐在装满材料时均按照150吨计算，单腿承载37.5吨。

一.计算公式1 .地基承载力P/A=σ≤σ0P—储料罐重量KNA—基础作用于地基上有效面积mm2σ—土基受到的压应力MPaσ0—土基容许的应力MPa通过地质钻探并经过计算得出土基容许的应力σ0=0.20Mpa（雨天实测允许应力）2．风荷载强度W=K1K2K3W0= K1K2K31/1.6ｖ2W—风荷载强度PaW0—基本风压值PaK1、K2、K3—风荷载系数，查表分别取0.8、1.13、1.0ｖ—风速m/s,取20.7m/s3．基础抗倾覆计算K c=M1/ M2=P1×1/2×基础宽/ P2×受风面×(7+7)≥1.5 即满足要求M1—抵抗弯距KN•MM2—抵抗弯距KN•MP1—储料罐与基础自重KNP2—风荷载( pa)4．基础抗滑稳定性验算K0= P1×f/ P2≥1.3 即满足要求P1—储料罐与基础自重KNP2—风荷载KNf-----基底摩擦系数，查表得0.25；5 .基础承载力P/A=σ≤σ0P—储料罐单腿重量KNA—储料罐单腿有效面积mm2σ—基础受到的压应力MPaσ0—砼容许的应力MPa二、储料罐基础验算1．储料罐地基开挖及浇筑根据厂家提供的拌和站安装施工图，现场平面尺寸如下地基开挖尺寸如上图所示的对称结构，宽3.0m，浇筑深度为1.7m。

2.计算方案开挖深度少于1米，根据规范，不考虑摩擦力的影响，计算时只考虑储料罐重量通过基础作用于土层上，集中力P=1500KN，水泥罐基础受力（按45°应力分布计算）面积为9 m2,承载力计算示意见下图。

P=7500KN1.7m 基础3.0m粉质粘土本储料罐受西南季风气候影响，根据历年气象资料，考虑最大风力为20.7m/s，储料罐顶至地表面距离为20米，罐身长10m，水泥罐如图并排竖立，受风面30m2，整体受风力抵抗风载，在最不利风力下计算基础的抗倾覆性。

---------------------------------------------------------------------- 计算项目: 地基处理计算 1---------------------------------------------------------------------- [ 计算简图 ]---------------------------------------------------------------------- [ 计算条件 ]---------------------------------------------------------------------- [ 基本参数 ]地基处理方法：水泥土搅拌桩法[ 基础参数 ]基础类型：条形基础基础埋深： 0.500(m)基础宽度： 28.000(m)基础覆土容重： 20.000(kN/m3)竖向荷载： 40.0(kN)[ 土层参数 ]土层层数： 7地下水埋深： 1.000(m)压缩层深度： 20.400(m)沉降经验系数： 1.000地基承载力修正公式：承载力修正基准深度d0： 0.500(m)序号土类型土层厚容重饱和容重压缩模量承载力鏱鏳(m) (kN/m^3) (kN/m^3) (MPa) (kPa)1 粘性土 2.800 17.9 18.6 4.290 90.0 0.000 1.0002 淤泥质土 4.200 17.3 17.8 3.550 65.0 0.000 1.0003 粉土 2.500 17.9 18.7 5.930 110.0 0.000 1.0004 淤泥质土 3.700 17.3 17.8 3.550 65.0 0.000 1.0005 粉土 2.800 17.9 18.7 5.930 110.0 0.000 1.0006 淤泥质土 3.000 17.5 18.2 4.650 70.0 0.000 1.0007 粉砂 20.000 18.1 18.7 8.140 130.0 0.000 1.000***鏱-- 基础宽度地基承载力修正系数***鏳-- 基础深度地基承载力修正系数[ 水泥土搅拌桩参数 ]桩布置形式：正三角形桩间距： 1.500(m)桩直径： 500(mm)桩长： 12.000(m)承载力计算公式：单桩承载力特征值： 198.490(kN)桩间土承载力折减系数： 0.300垫层厚度： 0(mm)垫层超出桩外侧的距离： 0(mm)基础边缘外桩的排数(横向)： 1基础边缘外桩的排数(竖向)： 1[ 处理土层参数 ]土层天然土层f f提高系数k 桩间土fsk 天然土层Es 复合地基Es 天然土层复合地基è1 90.0 1.100 99.0 4.290 3.979 0.0 0.02 65.0 1.100 71.5 3.550 3.313 0.0 0.03 110.0 1.100 121.0 5.930 5.453 10.9 10.94 65.0 1.100 71.5 3.550 3.313 19.8 18.1***f -- 表示原始土层承载力特征值(kPa)***fsk -- 表示桩间土承载力特征值(kPa)***Es -- 表示压缩模量(MPa)***-- 表示压力扩散角(度)*** 承载力提高系数和复合地基压力扩散角为交互参数；*** 天然土层的承载力、压缩模量为土层参数，列在这里便于对比；*** 天然土层的压力扩散角、桩间土fsk和复合地基压缩模量为计算中间结果。

一.计算公式1 .地基承载力P/A=σ≤σ0P—储蓄罐重量KNA—基础作用于地基上有效面积mm2σ—土基受到的压应力MPaσ0—土基容许的应力MPa通过地质现场勘探并经过计算得出土基容许的应力σ0=110Kpa。

5 .基础承载力P/A=σ≤σ0P—储蓄罐单腿重量KNA—储蓄罐单腿有效面积mm2σ—基础受到的压应力MPaσ0—砼容许的应力MPa二、储料罐基础验算1．储料罐地基开挖及浇筑由于搅拌站粉料罐间距过近，无法设置独立基础，现场基础设置为条形基础，基础平面图及具体结构尺寸入下图所示。

水泥罐高23m，罐身长13m，直径为5.1m。

粉煤灰罐高23m，罐身长13m，直径为5.1m。

2.计算方案按照4*300t粉料罐和4*300+2*200粉料罐分别进行验算，储蓄罐重量通过条形基础作用于土层上，水泥罐体重量15t，最大水泥重量300t。

4个储蓄罐重量整体通过基础作用于土层上，水泥罐体重量4*15t，最大水泥重量4*300t，混凝土重量402.5t，集中力P=16625KN，水泥罐条形基础受力面积A=（9.63+6.96+6.87+4.34+2.98+3.73+3.64+7.97）*7/2=161.42 m²。

按最不利承载力计算示意见下图。

粉煤灰罐体重量12t，最大水泥重量200t，整体集中力P=3150*4+2120*2+5752.5=22592.5KN,储料罐条形基础受力面积A=(9.63+6.96+6.87+6.76+9.02+7.58+3.84+3.73+3.64+7.97)*7/2=231m ²。

按最不利承载力计算示意见下图。

3.储料罐基础验算过程3.1 地基承载力根据上面的1力学公式，已知4个水泥罐P=16625KN，计算面积A=161m²,P/A=16625KN/ 161.42m²=103 KPa ≤σ0=110KPa 4个水泥罐地基承载力满足承载要求。

混凝土拌合站水泥仓基础计算书编制：审核：目录1 基本概况 (3)2 计算公式 (3)2.1 计算依据 (3)2.2 地基承载力 (3)2.3 风荷载强度 (3)2.4 基础抗倾覆计算 (4)2.5 基础承载力 (4)3 拌合站基础验算 (4)3.1 储料罐基地开挖及浇筑 (4)3.2 计算方案 (5)3.3 储料罐扩大式基础验算 (6)3.3.1 满仓时地基承载力 (6)3.3.2 空仓时基础抗倾覆 (7)3.3.3 储蓄罐支腿处混凝土承压 (7)3.4 水泥仓桩基础验算 (8)3.4.1 桩基承载力验算 (8)3.4.2 桩基稳定性验算 (9)3.4.3 承台验算 (9)3.5 桩基配筋计算 (11)拌合站水泥仓基础承载力计算书1 基本概况本项目拌合站位于武穴大桥项目部驻地处，主要服务于主桥的混凝土供应需求。

拌合站配备两台拌合机，每台拌合机设有4个200t的储料罐，储料罐筒高20m，罐筒为圆形截面，直径为3m。

储料罐基础采用扩大基础和钢管桩基础两种方式验算，通过计算分析选择更为安全合理的钢管桩基础。

2 混凝土扩大基础2.1 计算依据《建筑地基基础设计规范》(GB 50007-2011)《混凝土结构设计规范》(GB 50010-2010)《建筑抗震设计规范》(GB 50011-2010)《建筑结构荷载规范》(GB 50009-2012)《建筑桩基技术规范》(JGJ 94-2008)《钢筋混凝土承台设计规程》(CECS 88-97)2.2 地基承载力P/A=Ơ≤Ơ0P——储料罐重量，kNA——基础作用于地基上的有效面积，mm2Ơ——地基所受到的压应力，MPaƠ0——地基容许的应力，MPa通过地质勘测并经计算得土体的容许应力为Ơ0=120kPa2.3 风荷载强度W=K1K2K3W0=K1K2K3×1/1.6V2W——风荷载强度，PaW0——基本分压值，PaK1、K2、K3——风荷载系数，查表分别取0.8、1.3、1.0V——风速，m/s，取30m/s2.4 基础抗倾覆计算K c=M1/M2=P1×0.5×基础宽度/P2×受风面×h≥1.5 即满足要求M1——抗倾覆矩，KN·MM2——倾覆矩，KN·MP1——储料罐及基础自重，KNP2——风荷载，KNh——基础底距受风面的距离2.5 基础承载力P/A=Ơ≤Ơ0P——储料罐单腿重量，KNA——储料罐单腿作用于基础上的有效面积，mm2Ơ——基础所受到的压应力，MPaƠ0——基础混凝土容许应力，MPa3 拌合站基础验算3.1 储料罐基地开挖及浇筑根据厂家提供的拌合站安装及施工图纸，现场平面尺寸图如下：图2-1拌合站平面布置图3.2 计算方案开挖深度少于3m，根据规范不考虑摩擦力的影响，计算只考虑单个储料罐通过基础作用于地基上，单个储料罐满仓按220t计算，空仓时灌重20t，基础尺寸为3850mm×3850mm×1200mm，承载力计算示意图如下：图2-2地基承载力计算示意图根据武穴市历年气象资料，考虑最大风速30m/s，储料罐筒仓高20m，直径3.05m，迎风面积为（20-2）×3.05=54.9m2,，在最不利风速下计算基础的抗倾覆性，计算示意图如下：图2-3基础抗倾覆计算示意图基础采用混凝土C25,储料罐支腿受力最为集中，受力面积为600mm×600mm。

混凝土拌合站水泥仓基础计算书编制：审核：目录1 基本概况 (3)2 计算公式 (3)2.1 计算依据 (3)2.2 地基承载力 (3)2.3 风荷载强度 (3)2.4 基础抗倾覆计算 (4)2.5 基础承载力 (4)3 拌合站基础验算 (4)3.1 储料罐基地开挖及浇筑 (4)3.2 计算方案 (5)3.3 储料罐扩大式基础验算 (6)3.3.1 满仓时地基承载力 (6)3.3.2 空仓时基础抗倾覆 (7)3.3.3 储蓄罐支腿处混凝土承压 (7)3.4 水泥仓桩基础验算 (8)3.4.1 桩基承载力验算 (8)3.4.2 桩基稳定性验算 (9)3.4.3 承台验算 (9)3.5 桩基配筋计算 (11)拌合站水泥仓基础承载力计算书1 基本概况本项目拌合站位于武穴大桥项目部驻地处，主要服务于主桥的混凝土供应需求。

拌合站配备两台拌合机，每台拌合机设有4个200t的储料罐，储料罐筒高20m，罐筒为圆形截面，直径为3m。
