安规电容_X电容与Y电容的选择方法

安规电容的选择集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-开关电源的X电容设计准则：参考AD1118X电容放置原则：1.共模扼流圈前：105/275VAC(MKP/X2)2.共模扼流圈后：474/275VAC(MKP/X2)参考MWSP200-12X电容放置原则：1.共模扼流圈前：1uF/275VAC(MKP/X2)2.共模扼流圈后：0.33uF/275VAC(MKP/X2)参考MWS145-12X电容放置原则：1.共模扼流圈前：0.22uF/MKP-X2-250VAC/275VAC(GS-L)2.共模扼流圈后：0.1uF/MKP-X2-250VAC/275VAC(GS-L)一般两级X电容，前一级用0.47uF,第二级用0.1uF；单级则用0.47uF.目前还没有比较方便的计算方法。

（电容容量的大小和电源的功率无直接关系）开关电源的Y电容设计准则：大地=PGND（orCHGND）参考AD1118Y电容放置原则：1.市电输入L/N线对大地：（2颗472/250VY2）2.市电经过一级共模扼流圈后的两线对大地：（2颗472/250V）3.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/250V）4.6组低压直流输出88V1对大地：（各1颗103/1KVY1)5.6组低压输出辅助电源AGND（变压器次级低压端）对大地：（共用1颗103/1KVY1)6.变压器初级低压端对变压器次级低压端：(共用1颗103/1kVY1)参考AD1043的设计：1.市电输入L/N线对大地：（2颗222/250VY2）2.市电经过1级共模扼流圈后的两线对大地：（2颗472/250VY2）参考康殊电子的设计：1.市电输入L/N线对大地：（2颗102/250VY2）2.市电经过2级共模扼流圈后的两线对大地：（2颗102/250VY2）3.整流桥输出的低压端（变压器初级低压端）对大地：（1颗332/250VY2）4.12V低压直流输出对大地：（1颗223/1KVDISCY1)5.变压器初级低压端对变压器次级低压端：（222/250VY1）参考MWS-145-12的设计：1.市电经过1级共模扼流圈后的两线对大地：（2颗222/2kVY1）2.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/2kVY1）3.12V低压直流输出GND对大地：（1颗103/1KVY1)参考MWS-200-12的设计：1.市电输入L/N线对大地：（2颗472/250VY2未上）2.市电经过1级共模扼流圈后的两线对大地：（2颗472/250VY2）2.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/250VY2）3.PFC输出高压端对变压器初级地：（1颗103/2kVY1）4.12V低压直流输出对大地：（1颗103/1KVY1)5.12V低压直流输出GND 对大地：（1颗203/1KVY1)根据上述说明，Y电容设计规则如下：(可适当选择)1.市电输入L/N线对大地：（2颗222/250VY2）2.市电经过一级共模扼流圈后的两线对大地：（2颗222/250VY2）3.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/250VY2）4.变压器初级低压端对变压器次级低压端：(共用1颗103/1kVY1)4.低压侧直流输出对大地：（1颗103/1KV)6.低压输出侧GND对大地：（1颗103/1KV)。

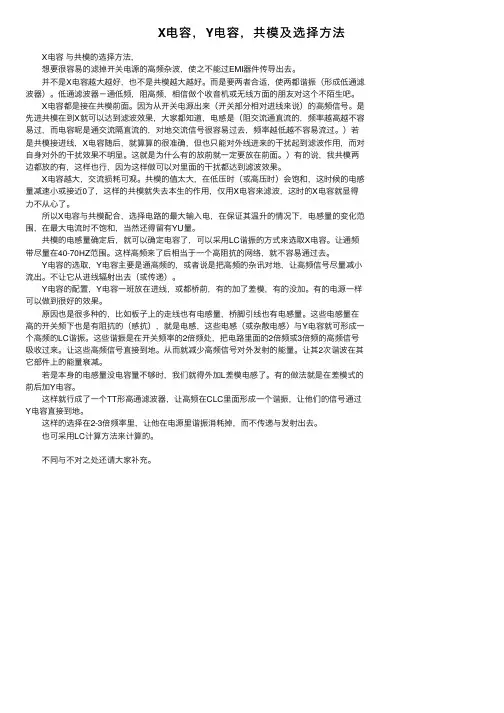

X电容，Y电容，共模及选择⽅法X电容与共模的选择⽅法，想要很容易的滤掉开关电源的⾼频杂波，使之不能过EMI器件传导出去。

并不是X电容越⼤越好，也不是共模越⼤越好。

⽽是要两者合适，使两都谐振（形成低通滤波器）。

低通滤波器－通低频，阻⾼频，相信做个收⾳机或⽆线⽅⾯的朋友对这个不陌⽣吧。

X电容都是接在共模前⾯。

因为从开关电源出来（开关部分相对进线来说）的⾼频信号。

是先进共模在到X就可以达到滤波效果，⼤家都知道，电感是（阻交流通直流的，频率越⾼越不容易过，⽽电容呢是通交流隔直流的，对地交流信号很容易过去，频率越低越不容易流过。

）若是共模接进线，X电容随后，就算算的很准确，但也只能对外线进来的⼲扰起到滤波作⽤，⽽对⾃⾝对外的⼲扰效果不明显。

这就是为什么有的放前就⼀定要放在前⾯。

）有的说，我共模两边都放的有，这样也⾏，因为这样做可以对⾥⾯的⼲扰都达到滤波效果。

X电容越⼤，交流损耗可观。

共模的值太⼤，在低压时（或⾼压时）会饱和，这时候的电感量减速⼩或接近0了，这样的共模就失去本⽣的作⽤，仅⽤X电容来滤波，这时的X电容就显得⼒不从⼼了。

所以X电容与共模配合，选择电路的最⼤输⼊电，在保证其温升的情况下，电感量的变化范围，在最⼤电流时不饱和，当然还得留有YU量。

共模的电感量确定后，就可以确定电容了，可以采⽤LC谐振的⽅式来选取X电容。

让通频带尽量在40-70HZ范围。

这样⾼频来了后相当于⼀个⾼阻抗的⽹络，就不容易通过去。

Y电容的选取，Y电容主要是通⾼频的，或者说是把⾼频的杂讯对地，让⾼频信号尽量减⼩流出。

不让它从进线辐射出去（或传递）。

Y电容的配置，Y电容⼀班放在进线，或都桥前，有的加了差模，有的没加。

有的电源⼀样可以做到很好的效果。

原因也是很多种的，⽐如板⼦上的⾛线也有电感量，桥脚引线也有电感量。

这些电感量在⾼的开关频下也是有阻抗的（感抗），就是电感，这些电感（或杂散电感）与Y电容就可形成⼀个⾼频的LC谐振。

这些谐振是在开关频率的2倍频处，把电路⾥⾯的2倍频或3倍频的⾼频信号吸收过来。

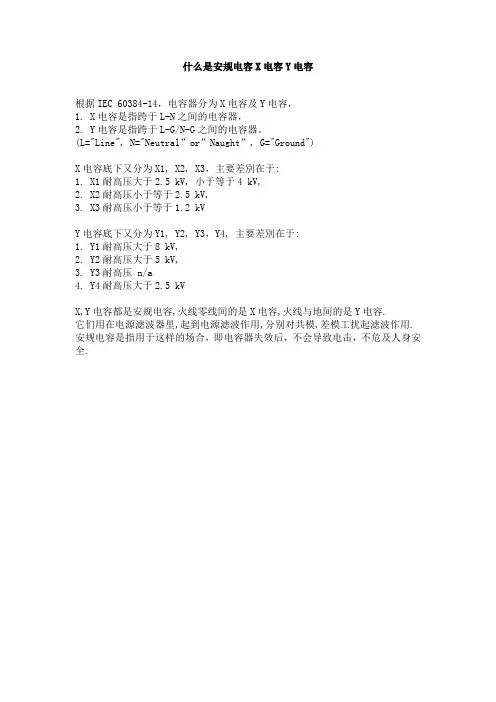

什么是安规电容X电容Y电容
根据IEC 60384-14，电容器分为X电容及Y电容，
1. X电容是指跨于L-N之间的电容器，
2. Y电容是指跨于L-G/N-G之间的电容器。

(L="Line", N="Neutral”or”Naught”, G="Ground")
X电容底下又分为X1, X2, X3，主要差別在于:
1. X1耐高压大于
2.5 kV, 小于等于4 kV,
2. X2耐高压小于等于2.5 kV,
3. X3耐高压小于等于1.2 kV
Y电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:
1. Y1耐高压大于8 kV,
2. Y2耐高压大于5 kV,
3. Y3耐高压 n/a
4. Y4耐高压大于2.5 kV
X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.
它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用. 安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.。

安规电容介绍（X电容，Y电容作用）_电路图1、安规电容介绍安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。

安規電容通常只用于抗干擾電路中的濾波作用。

安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。

处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。

在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。

它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模工扰起滤波作用。

Y电容：在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。

这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量一般都不能超过4700PF（472）。

Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。

特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。

然而,其真正的直流耐压高达5000V以上。

必须强调,Y 电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。

X电容：在火线和零线抑制之间并联的电容,一般称之为X电容。

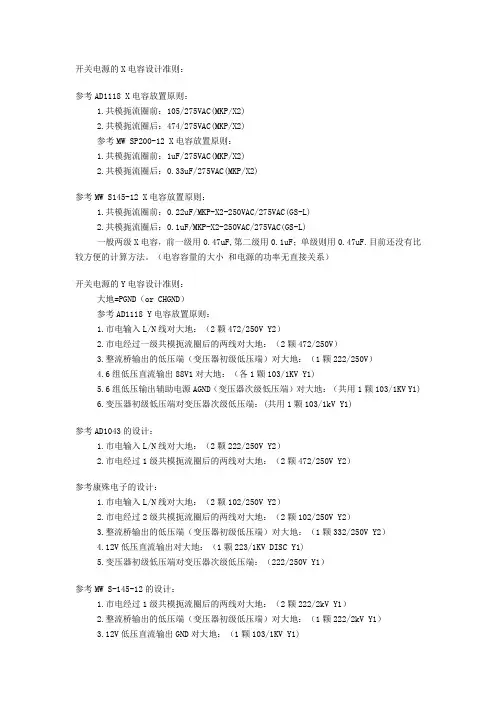

开关电源的X电容设计准则：参考AD1118 X电容放置原则：1.共模扼流圈前：105/275VAC(MKP/X2)2.共模扼流圈后：474/275VAC(MKP/X2)参考MW SP200-12 X电容放置原则：1.共模扼流圈前：1uF/275VAC(MKP/X2)2.共模扼流圈后：0.33uF/275VAC(MKP/X2)参考MW S145-12 X电容放置原则：1.共模扼流圈前：0.22uF/MKP-X2-250VAC/275VAC(GS-L)2.共模扼流圈后：0.1uF/MKP-X2-250VAC/275VAC(GS-L)一般两级X电容，前一级用0.47uF,第二级用0.1uF；单级则用0.47uF.目前还没有比较方便的计算方法。

（电容容量的大小和电源的功率无直接关系）开关电源的Y电容设计准则：大地=PGND（or CHGND）参考AD1118 Y电容放置原则：1.市电输入L/N线对大地：（2颗472/250V Y2）2.市电经过一级共模扼流圈后的两线对大地：（2颗472/250V）3.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/250V）4.6组低压直流输出88V1对大地：（各1颗103/1KV Y1)5.6组低压输出辅助电源AGND（变压器次级低压端）对大地：（共用1颗103/1KV Y1)6.变压器初级低压端对变压器次级低压端：(共用1颗103/1kV Y1)参考AD1043的设计：1.市电输入L/N线对大地：（2颗222/250V Y2）2.市电经过1级共模扼流圈后的两线对大地：（2颗472/250V Y2）参考康殊电子的设计：1.市电输入L/N线对大地：（2颗102/250V Y2）2.市电经过2级共模扼流圈后的两线对大地：（2颗102/250V Y2）3.整流桥输出的低压端（变压器初级低压端）对大地：（1颗332/250V Y2）4.12V低压直流输出对大地：（1颗223/1KV DISC Y1)5.变压器初级低压端对变压器次级低压端：（222/250V Y1）参考MW S-145-12的设计：1.市电经过1级共模扼流圈后的两线对大地：（2颗222/2kV Y1）2.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/2kV Y1）3.12V低压直流输出GND对大地：（1颗103/1KV Y1)参考MW S-200-12的设计：1.市电输入L/N线对大地：（2颗472/250V Y2未上）2.市电经过1级共模扼流圈后的两线对大地：（2颗472/250V Y2）2.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/250V Y2）3.PFC输出高压端对变压器初级地：（1颗103/2kV Y1）4.12V低压直流输出对大地：（1颗103/1KV Y1)5.12V低压直流输出GND对大地：（1颗203/1KV Y1)根据上述说明，Y电容设计规则如下：(可适当选择)1.市电输入L/N线对大地：（2颗222/250V Y2）2.市电经过一级共模扼流圈后的两线对大地：（2颗222/250V Y2）3.整流桥输出的低压端（变压器初级低压端）对大地：（1颗222/250V Y2）4.变压器初级低压端对变压器次级低压端：(共用1颗103/1kV Y1)4.低压侧直流输出对大地：（1颗103/1KV)6.低压输出侧GND对大地：（1颗103/1KV)。

安规电容介绍电容Y电容作用电路图HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】安规电容介绍（X电容，Y电容作用）_电路图1、安规电容介绍安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全。

安规电容通常只用于抗干扰电路中的滤波作用。

安规电容的放电和普通电容不一样，普通电容在外部电源断开后电荷会保留很长时间，如果用手触摸就会被电到，而安规电容则没这个问题。

处于安全考虑和EMC考虑，一般在电源入口建议加上安规电容。

在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。

它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模工扰起滤波作用。

Y电容：在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。

这两个Y电容连接的位置比较关键,必须需要符合相关安全标准,以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量一般都不能超过4700PF （472）。

Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y 电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。

特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。

然而,其真正的直流耐压高达5000V以上。

安规电容知识详解，X电容和Y电容的作⽤以及应⽤、耐压选择⼀、安规电容安规电容之所以称之为安规，它是指⽤于这样的场合：即电容器失效后，不会导致电击，也不危及⼈⾝安全。

安规电容包含X电容和Y电容两种，它普通电容不⼀样的是，普通电容即使在外部电源断开之后，它内部储存电荷依然会保留很长⼀段时间，但是安规电容不会出现这个问题。

安规电容⼤多数为蓝⾊、黄⾊、灰⾊以及红⾊等。

1、安规X电容X电容是跨接在电⼒线两线之间，即“L-N”之间，X电容器能够抑制差模⼲扰，通常采取⾦属化薄膜电容器，电容容量是uF级。

X电容多数是⽅型，也就是类似于盒⼦的形状，在它的表⾯⼀般都标有安全认证标志、耐压字样（⼀般有AC300V或AC275V）、依靠标准等信息。

X电容虽然是CBB电容的⼀种，但是并不是每⼀种CBB电容就能做X电容必须要达到安规标准。

2、安规Y电容Y电容通常都是陶瓷类电容器，⼀般成队出现，多数是扁圆形外观，颜⾊呈现蓝⾊，能够抑制共模⼲扰，Y电容容量是nF级。

基于漏电流的制约，Y电容量不可很⼤。

Y电容多数适⽤于隔离场合，按照IEC标准，Y1产品电⽓间隙最⼩为8.0㎜，Y2产品电⽓间隙不低于6.3㎜，作为隔离产品，安全距离要做够，避免⾼压通电发⽣拉弧现象。

⼆、安规电容选择1、耐压选择X型安规电容根据耐压分为 X1、X2、X3三种，安规电容安全等级中允许的峰值脉冲电压过电压等级：2.5kV＜X1≤4.0kV、X2≤2.5kV、X3≤1.2kVY型安规电容安全等级：Y1≥250V，允许峰值脉冲电压＞8KV；150V≤Y2≤300V，允许峰值脉冲电压＞5KV，Y4＜150V，允许峰值脉冲电压＞2.5KV不同电路选择不同的耐压值的安规电容，不能过⼤也不能过⼩，对于X电容来说，很多时候都选⽤X2电容。

2、认证类型不管是什么元器件，只要是正规的都要有认证，安规认证还包括产品安全认证、环境认证、能源认证，不同国家有不同的安规规定，有些规定了强制认证，认证有很多，⽐如中国CQC认证、德国的VDE认证、美国的UL认证、欧盟的ENEC认证、韩国的KC认证等。

安规电容的‎规格型号和‎选择伴随着国家‎经济的快速‎发展，人们的生活‎水平不断提‎高，各种电子设‎备和产品大‎量进入家庭‎。

由于这些产‎品或设备存‎在爆炸、有害辐射、火灾、触电、化学及机械‎伤人的危险‎，为了保护人‎们的生命和财‎产安全，维护消费者‎利益，促进企业提‎高产品质量‎，国家相继制‎定了有关产‎品的安全标‎准，将上述危险‎减到最小，并通过立法‎保证安全标‎准的贯彻执‎行。

被国家认可‎的国家认证‎机构，对通过有关‎检验的电子‎产品，予以认可，承认这些产‎品符合有关‎安全标准。

那么这和我‎们说的安规电容有联系呢？安规电容就是指电容器失效后，不会导致电‎击，不危及人身‎安全。

安规电容通常只用于‎抗干扰电路‎中的滤波作‎用。

首先我们得‎了解什么是‎电容（elect‎r ic capac‎i ty），电容在电路中具‎有隔断直流‎电，通过交流电‎的作用，因此常用于‎级间耦合、滤波、去耦、旁路及信号‎调谐。

电容是由两个金‎属极，中间夹有绝‎缘材料（介质）构成。

由于绝缘材‎料的不同，所构成的新‎晨阳电容器的种类也有‎所不同。

电容种类：按结构可分‎为：固定电容，可变电容，微调电容。

按介质材料‎可分为：气体介质电容，液体介质电容，无机固体介‎质电容，有机固体介‎质电容，有机固体介‎质电解电容。

按极性分为‎：有极性电容和无极性电容。

什么是安规电容什么是安规电容？安规电容又叫做安全‎电容器，新晨阳电子‎安规电容的放电和普‎通电容不一样，普通电容在外部电源‎断开后电荷‎会保留很长‎时间，如果用手触‎摸就会被电‎到，而安规电容则没这个问‎题。

出于安全考‎虑和电磁兼‎容考虑，一般在电源‎入口建议加‎上安规电容。

安规电容包括X电容和Y电容两种类型，交流电源输‎入分为3 个端子：火线L/零线N/地线G，(L=Line,N=Neutr‎a l, G=Groun‎d)。

跨于“L-N”之间，即“火线-零线”之间的是X‎电容；跨于“L-G/N-G”之间，即“火线-地线或零线-地线”之间的是Y‎电容。

安规电容讲解
安规电容（Safety Capacitor）是一种专为满足电气安全标准设计制造的电子元件，主要用于电源滤波、EMC（电磁兼容性）改善等方面，并确保在故障条件下，能够有效地保护使用者免受电击或其他电气危害。

这类电容通常应用于家用电器、电源适配器、照明设备、电机驱动电路及各种工业控制设备等需要符合国际安全认证要求的电子产品中。

安规电容主要分为两大类：
1. X电容（AC Line Filter Capacitor）：
- X电容主要用于跨接于交流电源的火线（L）和零线（N）之间，起到抑制差模干扰的作用，即过滤掉电源线上由于负载切换等原因产生的共模噪声。

- X电容一般要求具有较高的耐压等级，且必须配备保险丝或者热熔断器，以防电容失效时短路电流过大造成危险。

- 在产品认证方面，常见的有IEC/EN 60384-14标准，并需通过如VDE、UL、CQC等各国和地区的产品安全认证。

2. Y电容（Safety Capacitor for Grounding）：
- Y电容连接在电源的火线与接地端（L-G，N-G）之间，用于抑制共模干扰，确保漏电流在安全范围内，同时防止因绝缘失效导致的电压泄漏到外壳上。

- Y电容的安全要求极高，因为其故障可能导致电流直接流经人体，所以其容量相对较小，且须通过严格的高压测试以保证在额定电
压下的漏电流极低。

- Y电容同样遵循IEC/EN 60384-14等标准，并需获得相应安全认证。

在选择安规电容时，除了要考虑其电气性能外，还要特别注意其安全等级、认证标志、温度范围、使用寿命等因素，确保在实际应用中既能有效滤波，又能保障用户的安全。

X,Y电容的介绍及参数选择doc————————————————————————————————作者：————————————————————————————————日期：根据IEC 60384-14，电容器分为X电容及Y电容，X电容是指跨于L-N之间的电容器。

X电容注重的参数是耐压等级。

Y电容是指跨于L-G/N-G之间的电容器。

Y电容注重的参数就是绝缘等级。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差别在于:1.X1耐高压：2.5 KV＜X1≤4 kV,2.X2耐高压：X2≤2.5 kV,3.X3耐高压：X3≤1.2 kV安规电容安全等级应用中允许的峰值脉冲电压（耐压）过电压等级（IEC664）X1 2.5kV＜ X1 ≤4 kV ⅢX2 X2 ≤2.5kVⅡX3 X3 ≤1.2kV——Y电容底下又分为Y1, Y2, Y3，Y4,主要差别在于:Y1耐高压＞8 kV,Y2耐高压＞5 kV,Y3耐高压 n/aY4耐高压＞2.5 kV安规电容安全等级绝缘类型额定电压范围Y1 双重绝缘或加强绝缘Y1 ≥ 250VY2 基本绝缘或附加绝缘150V ≤ Y2 ≤ 250VY3 基本绝缘或附加绝缘150V ≤ Y3 ≤ 250VY4 基本绝缘或附加绝缘Y4 < 150VX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模（Y电容）,差模（X电容）干扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X电容，就是跨接L-N线；Y电容就是N-G线。

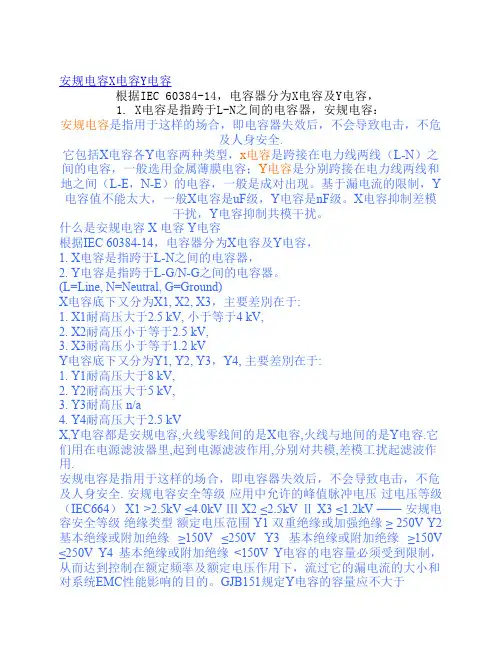

安规电容X电容Y电容根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，安规电容：安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.它包括X电容各Y电容两种类型，x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。

基于漏电流的限制，Y 电容值不能太大，一般X电容是uF级，Y电容是nF级。

X电容抑制差模干扰，Y电容抑制共模干扰。

什么是安规电容 X 电容 Y电容根据IEC 60384-14，电容器分为X电容及Y电容，1. X电容是指跨于L-N之间的电容器，2. Y电容是指跨于L-G/N-G之间的电容器。

(L=Line, N=Neutral, G=Ground)X电容底下又分为X1, X2, X3，主要差別在于:1. X1耐高压大于2.5 kV, 小于等于4 kV,2. X2耐高压小于等于2.5 kV,3. X3耐高压小于等于1.2 kVY电容底下又分为Y1, Y2, Y3，Y4, 主要差別在于:1. Y1耐高压大于8 kV,2. Y2耐高压大于5 kV,3. Y3耐高压 n/a4. Y4耐高压大于2.5 kVX,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV —— 安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘 ≥ 250V Y2基本绝缘或附加绝缘≥150V ≤250V Y3 基本绝缘或附加绝缘≥150V ≤250V Y4 基本绝缘或附加绝缘<150V Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

根据IEC 60384-14，电容器分为X 电容及Y 电容，X 电容是指跨于L-N 之间的电容器。

X 电容注重的参数是耐压等级。

Y 电容是指跨于L-G/N-G 之间的电容器。

Y 电容注重的参数就是绝缘等级。

(L=Line, N=Neutral, G=Ground)X 电容底下又分为X1, X2, X3，主要差别在于:1. X1耐高压：2.5 KV ＜X1≤4 kV,2. X2耐高压：X2≤2.5 kV,3. X3耐高压：X3≤1.2 kVY 电容底下又分为Y1, Y2, Y3，Y4,主要差别在于:Y1耐高压＞8 kV,Y2耐高压＞5 kV,Y3耐高压 n/aY4耐高压＞2.5 kVX,Y 电容都是安规电容,火线零线间的是X 电容,火线与地间的是Y 电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模（Y 电容）,差模（X 电容）干扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全.Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC 性能影响的目的。

GJB151规定Y 电容的容量应不大于0.1uF 。

Y 电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y 电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X 电容，就是跨接L-N 线；Y 电容就是N-G 线。

在安规标准上有按脉冲电压分X1,X2,X3电容；按绝缘等级来分Y1,Y2,Y3来分。

（这些都不是按什么材质来分的。

）至于安规标准各个国家有一些差别，但额定电压无非就是250和400。

各大厂家做的安规电容就是要满足这个安规标准的需求，一个安规电容可以满足Y 电容的要求，也有可以做成满足X 电容要求。

所以就有的安规电容上标X1Y1,X1Y2...火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y 。

容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。

GJB151规定Y电容的容量应不大于0.1uF。

Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。

和400。

各大厂家做的安规电容就是要满足这个安规标准的需求，一个安规电容可以满足Y电容的要求，也有可以做成满足X电容要求。

所以就有的安规电容上标
X1Y1,X1Y2...
火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y。

由于火线与0线直接电容，受电压峰值的影响，避免短路，比较注重的参数就是耐压等级，在电容值上没有定限制值。

火线与地线直接电容要涉及到漏电安全的问题，因此它注重的参数就是绝缘等级，正如 james bai所说的，太大的容值电容会在电源断电后对人对器件产生影响。

漏电流计算公式： I=2πfCU
I=3.14159*2*650Hz*144V*(10nf+4.7nf)*10-9 A=8445*10-6A=8.45mA。

安规电容X电容和Y电容的基础知识安规电容X电容和Y电容的基础知识2008-07-17 19:11在交流电源输⼊端,⼀般需要增加3个安全电容来抑制EMI传导⼲扰。

交流电源输⼊分为3个端⼦：⽕线（L）/零线（N）/地线（G）。

在⽕线和地线之间以及在零线和地线之间并接的电容,⼀般统称为Y电容。

这两个Y电容连接的位置⽐较关键,必须需要符合相关安全标准, 以防引起电⼦设备漏电或机壳带电,容易危及⼈⾝安全及⽣命。

它们都属于安全电容,从⽽要求电容值不能偏⼤,⽽耐压必须较⾼。

⼀般情况下,⼯作在亚热带的机器,要求对地漏电电流不能超过0.7mA;⼯作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量⼀般都不能超过4700PF（472）。

特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙⾊或蓝⾊,⼀般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。

然⽽,其真正的直流耐压⾼达5000V以上。

必须强调,Y 电容不得随意使⽤标称耐压AC250V或者DC400V之类的普通电容来代⽤。

在⽕线和零线抑制之间并联的电容,⼀般称之为X电容。

由于这个电容连接的位置也⽐较关键,同样需要符合相关安全标准。

X电容同样也属于安全电容之⼀。

根据实际需要,X电容的容值允许⽐Y电容的容值⼤,但此时必须在X电容的两端并联⼀个安全电阻,⽤于防⽌电源线拔插时,由于该电容的充放电过程⽽致电源线插头长时间带电。

安全标准规定,当正在⼯作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须⼩于原来额定⼯作电压的30%。

作为安全电容之⼀的X电容,也要求必须取得安全检测机构的认证。

X电容⼀般都标有安全认证标志和耐压AC250V或AC275V 字样,但其真正的直流耐压⾼达2000V以上,使⽤的时候不要随意使⽤标称耐压AC250V或者DC400V之类的的普通电容来代⽤。

安规电容的耐压选取 X电容和Y电容是安规电容中比较常见的电容了，在交流电源输入端，一般需要增加3个安全电容来抑制EMI传导干扰，它们用在电源滤波器里，起到电源滤波作用，分别对共模，差模工扰起滤波作用。

那这电容应该怎幺选用呢？下面我给大家说说。

 一般X电容是在火线和零线抑制之间并联的，根据实际需要，X电容的容值允许比Y电容的容值大，但此时必须在X电容的两端并联一个安全电阻，因为该电容的充放电过程而致电源线插头长时间带电，防止电源线拔插时出现触电的情况。

 而一般的Y电容是在火线和地线之间以及在零线和地线之间并接的，一般情况下，工作在亚热带的机器，要求对地漏电电流不能超过0。

7mA;工作在温带机器，要求对地漏电电流不能超过0。

35mA。

因此，Y电容的总容量一般都不能超4700PF。

因为这两个电容的位置是非常关键的，一定要选择合格的有安规认证的电容！防引起电子设备漏电或机壳带电，容易危及人身安全及生命！ 安规电容安全等级中允许的峰值脉冲电压过电压等级：X1>2。

5kV ≤4。

0kV、X2 ≤2。

5kV、X3 ≤1。

2kV，安规电容安全等级绝缘类型额定电压范围Y1≥ 250V，耐压8KV; Y2 ≥150V≤ 300V ，耐压5KV。

 小编收到客户的问题是：需要承受2000V的浪涌电压峰值。

现在采用的是0。

1μF的X电容和2200pF的Y电容，那幺这些电容的耐压应该至少达到多少？直流耐压100V和250V的电容，这些电容是否能够承受浪涌冲击？  这里比如是220V系统那就选275V的安规电容，380V系统就选440V的或用2只275V串联，浪涌因为小于2.5KV所以就选X2电容。

在这里要特别提出几点：①不能用普通电容代替安规电容，必须要有安规认证的安规电容，这是对生命的负责！②安规电容一般都标有耐压字样，但其真正的直流耐压是远高于标识的耐压（标识250V的耐压可高达2KV），因此，使用的时候不要随意使用标称耐压和安规电容一样的普通电容来代用，并且电容是一定需要认证的！ 如何选择X电容和Y电容的知识就到这里了，想知道更多的咨询可关注我们。

安规电容X电容和Y电容的基础知识编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（安规电容X电容和Y电容的基础知识）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为安规电容X电容和Y电容的基础知识的全部内容。

在交流电源输入端，一般需要增加3个安全电容来抑制EMI传导干扰。

交流电源输入分为3个端子：火线（L)/零线（N）/地线(G）。

在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。

这两个Y电容连接的位置比较关键，必须需要符合相关安全标准,以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高.一般情况下,工作在亚热带的机器，要求对地漏电电流不能超过0.7mA；工作在温带机器，要求对地漏电电流不能超过0.35mA.因此，Y电容的总容量一般都不能超过4700PF（472）.特别指出:作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样.然而,其真正的直流耐压高达5000V以上。

必须强调,Y电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。

在火线和零线抑制之间并联的电容，一般称之为X电容.由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。

X电容同样也属于安全电容之一。

根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻，用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电.安全标准规定，当正在工作之中的机器电源线被拔掉时，在两秒钟内,电源线插头两端带电的电压(或对地电位）必须小于原来额定工作电压的30%。

安规电容X,YX电容是用于差模滤波的,即并联于输入的两端.滤除L,N线之间的差模信号;Y 电容用于共模滤波,它接于L于地或N于地之间,滤除L对地或N对地的共模信号,(Y电容通常对称使用) 它们都是安规电容.在交流电源输入端,一般需要增加3个安全电容来抑制EMI传导干扰。

交流电源输入分为3个端子：火线（L）/零线（N）/地线（G）。

在火线和地线之间以及在零线和地线之间并接的电容,一般统称为Y电容。

这两个Y电容连接的位置比较关键,必须需要符合相关安全标准, 以防引起电子设备漏电或机壳带电,容易危及人身安全及生命。

它们都属于安全电容,从而要求电容值不能偏大,而耐压必须较高。

一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过0.35mA。

因此,Y电容的总容量一般都不能超过4700PF（472）。

特别指出：作为安全电容的Y电容,要求必须取得安全检测机构的认证。

Y电容外观多为橙色或蓝色,一般都标有安全认证标志（如UL、CSA等标识）和耐压AC250V或AC275V字样。

然而,其真正的直流耐压高达5000V以上。

必须强调,Y 电容不得随意使用标称耐压AC250V或者DC400V之类的普通电容来代用。

在火线和零线抑制之间并联的电容,一般称之为X电容。

由于这个电容连接的位置也比较关键,同样需要符合相关安全标准。

X电容同样也属于安全电容之一。

根据实际需要,X电容的容值允许比Y电容的容值大,但此时必须在X电容的两端并联一个安全电阻,用于防止电源线拔插时,由于该电容的充放电过程而致电源线插头长时间带电。

安全标准规定,当正在工作之中的机器电源线被拔掉时,在两秒钟内,电源线插头两端带电的电压(或对地电位)必须小于原来额定工作电压的30%。

作为安全电容之一的X电容,也要求必须取得安全检测机构的认证。

X电容一般都标有安全认证标志和耐压AC250V或AC275V字样,但其真正的直流耐压高达2000V以上,使用的时候不要随意使用标称耐压AC250V或者DC400V之类的的普通电容来代用。

安规x电容和y电容
1简介
安规x电容和y电容是一种用于电路中的电容器，通常用于电源滤波、信号耦合和悬浮电容等。

这两种电容器在安规方面有一些不同，因此在使用时需要注意。

2安规x电容
安规x电容一般采用金属薄膜作为电极，其安规等级通常在200V 以上，可以承受较高的使用电压。

在使用时，要注意其元件尺寸，以免超出电路设计范围。

另外，安规x电容的漏电流和温度系数都比较小，因此在高温环境下使用时，不易失效。

但是，在工作电流较大时，其电容值会变得不稳定，需要进行选择。

3安规y电容
安规y电容一般采用金属箔作为电极，其安规等级通常在100V以下，适用于低电压电路。

在使用时，要注意其耐压等级，以免超出使用范围。

另外，安规y电容的漏电流和温度系数都比较大，因此在高温环境下使用时，易失效。

但是，在工作电流较小时，其电容值可以保持稳定。

4选择与使用
在选择安规x电容和y电容时，需要根据电路设计要求进行选择。

如果电路需要承受较高的电压，就应该选择安规x电容；如果电路需要耐受低电压，则应该选择安规y电容。

在使用时，应当根据电路设计要求合理布局电容，防止其超出使用范围。

另外，在高温或高工作电流环境下，需要特别注意电容的稳定性和失效风险。

5结论
安规x电容和y电容是电路中常见的电容器，其安规等级和特性有所不同。

在使用时，需要根据电路设计要求选择合适的电容器，并注意其安装和使用方式，以保证电路的正常工作。
