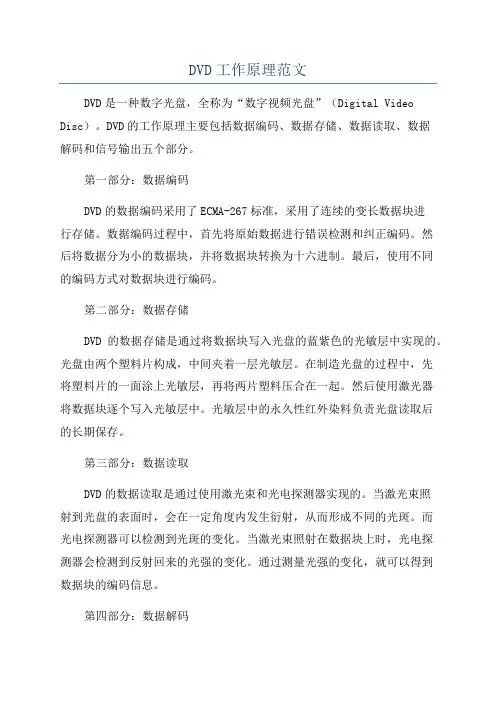

DVD工作原理范文DVD是一种数字光盘，全称为“数字视频光盘”（Digital Video Disc）。
DVD的工作原理主要包括数据编码、数据存储、数据读取、数据解码和信号输出五个部分。
第一部分：数据编码DVD的数据编码采用了ECMA-267标准，采用了连续的变长数据块进行存储。
数据编码过程中，首先将原始数据进行错误检测和纠正编码。
然后将数据分为小的数据块，并将数据块转换为十六进制。
最后，使用不同的编码方式对数据块进行编码。
第二部分：数据存储DVD的数据存储是通过将数据块写入光盘的蓝紫色的光敏层中实现的。
光盘由两个塑料片构成，中间夹着一层光敏层。
在制造光盘的过程中，先将塑料片的一面涂上光敏层，再将两片塑料压合在一起。
然后使用激光器将数据块逐个写入光敏层中。
光敏层中的永久性红外染料负责光盘读取后的长期保存。
第三部分：数据读取DVD的数据读取是通过使用激光束和光电探测器实现的。
当激光束照射到光盘的表面时，会在一定角度内发生衍射，从而形成不同的光斑。
而光电探测器可以检测到光斑的变化。
当激光束照射在数据块上时，光电探测器会检测到反射回来的光强的变化。
通过测量光强的变化，就可以得到数据块的编码信息。
第四部分：数据解码数据解码是将读取到的数据进行解码，恢复为原始数据的过程。
首先，激光束读取到的数据被转换为电信号，并通过前置电路转换为数字信号。
然后采用矩阵匹配的方式对数字信号进行解码。
根据编码方式的不同，采用不同的解码算法进行解码。
第五部分：信号输出在数据解码之后，原始数据通过数字信号输出端口输出。
数码电视或计算机硬盘等设备可以接收到这些数据信号，并将其解码为音频或视频信号，然后通过音箱或显示器进行播放。
总结：DVD的工作原理包括了数据编码、数据存储、数据读取、数据解码和信号输出五个部分。
在DVD的工作过程中，首先将原始数据进行编码，然后将编码后的数据写入光盘的光敏层中。
接着通过激光束和光电探测器进行数据读取，再将读取到的数据进行解码，并最终通过信号输出端口输出原始数据。
文军维修 松下DVD －300型DVD 机电源电路原理 月刊03032003-3-19 10:30:35作者：来源：关键字： 维修经验 松下DVD －300型DVD 机电源电路原理 月刊0303点击数： 45次一、松下DVD －300型DVD 机的电源电路具有以下特点：1．主要采用它激式并联型开关电源及初级和次级稳压相配合的二级稳压方式以满足DVD 机不同部件的各种稳压精度要求。
2．采用ON/OFF 控制：主要作用是使诸如DVDP 系统、DVD 解码系统供电的一些次级稳压电路在待机状态下输出工作电压。
3．采用厚膜电路，作为开关占空比控制电路。
其特点是启动独立的振荡器完成激励驱动和PWM 调制，省去了正反馈环路，排除了自激式开关电源受正反馈量变化影响的制约，因此该电路性能稳定，工作电压范围宽，能适应市电变化的范围达AC 90V ～270V 。
4．它的次级稳压采用性能优良的五端集成稳压器，具有饱和压降低，动态内阻小的优点。
5．具有过压、过流、过热保护等多种自保控制功能。
二、电源电路的构成工作原理及作用1．输入滤波电路：主要由C1001、C1002、C1003、L1001及L1002构成。
主要作用是抑制来自市电的干扰和浪涌。
2．整流及平滑电路：由D1001、C1011构成。
其作用是对220V 交流电进行整流滤波后产生约300V 直流电压。
3．DC-DC 变换电路：主要由电子开关T1011，+17.2V 整流滤波电路（D1021、C1021），+6.8V 整流滤波电路（D1111、C1112、Lllll 、Cllll 、C1113)，+12V 整流滤波电路（D1131、Cll31、C1132、PRll31、L1131、C1133），-12.9V 整流滤波电路（D1141、C1141、C1142、PRll41、L1141、C1144），+12V 整流滤波电路（D1151、C1151、C1152、C1153、L1151），-23V 整流滤波电路（D1161、C1161、C1162、C1163、L1161）和±3.5V 整流滤波电路（D1171、C1171、C1173、C1174、PRll71）构成。

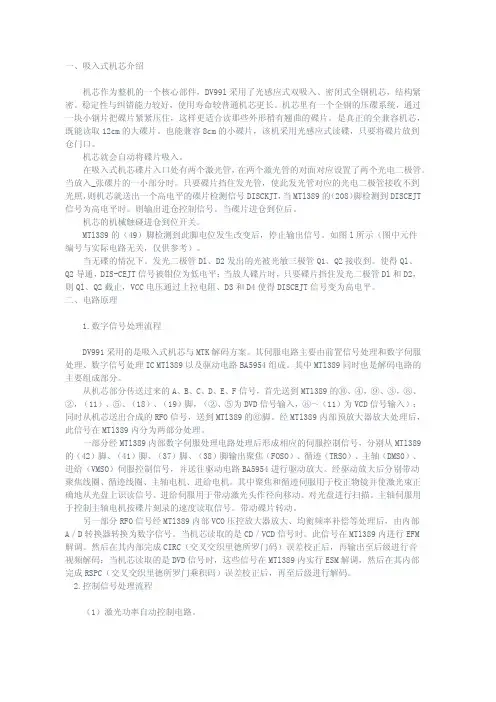

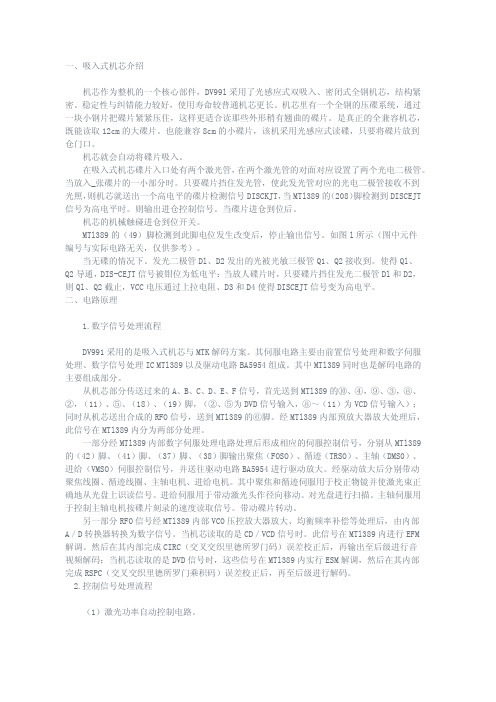

一、吸入式机芯介绍机芯作为整机的一个核心部件，DV99l采用了光感应式双吸入、密闭式全钢机芯，结构紧密。
稳定性与纠错能力较好，使用寿命较普通机芯更长。
机芯里有一个全钢的压碟系统，通过一块小钢片把碟片紧紧压住，这样更适合读那些外形稍有翘曲的碟片。
是真正的全兼容机芯，既能读取12cm的大碟片。
也能兼容8cm的小碟片，该机采用光感应式读碟，只要将碟片放到仓门口。
机芯就会自动将碟片吸入。
在吸入式机芯碟片入口处有两个激光管，在两个激光管的对面对应设置了两个光电二极管。
当放入_张碟片的一小部分时。
只要碟片挡住发光管，使此发光管对应的光电二极管接收不到光照，则机芯就送出一个高电平的碟片检测信号DISCKJT，当MTl389的（208）脚检测到DISCEJT 信号为高电平时。
则输出进仓控制信号。
当碟片进仓到位后。
机芯的机械触碰进仓到位开关。
MTl389的（49）脚检测到此脚电位发生改变后，停止输出信号。
如图l所示（图中元件编号与实际电路无关，仅供参考）。
当无碟的情况下。
发光二极管Dl、D2发出的光被光敏三极管Q1、Q2接收到。
使得Ql、Q2导通，DIS-CEJT信号被钳位为低电平：当放人碟片时，只要碟片挡住发光二极管Dl和D2，则Ql、Q2截止，VCC电压通过上拉电阻、D3和D4使得DISCEJT信号变为高电平。
二、电路原理1.数字信号处理流程DV991采用的是吸入式机芯与MTK解码方案。
其伺服电路主要由前置信号处理和数字伺服处理、数字信号处理IC MTl389以及驱动电路BA5954组成。
其中MTl389同时也是解码电路的主要组成部分。
从机芯部分传送过来的A、B、C、D、E、F信号，首先送到MTl389的⑩、④，⑨、③，⑧、②，（11）、⑤、（18）、（19）脚，（②、⑤为DVD信号输入，⑧～（11）为VCD信号输入）；同时从机芯送出合成的RFO信号，送到MTl389的⑥脚。
经MTl389内部预放大器放大处理后，此信号在MTl389内分为两部分处理。

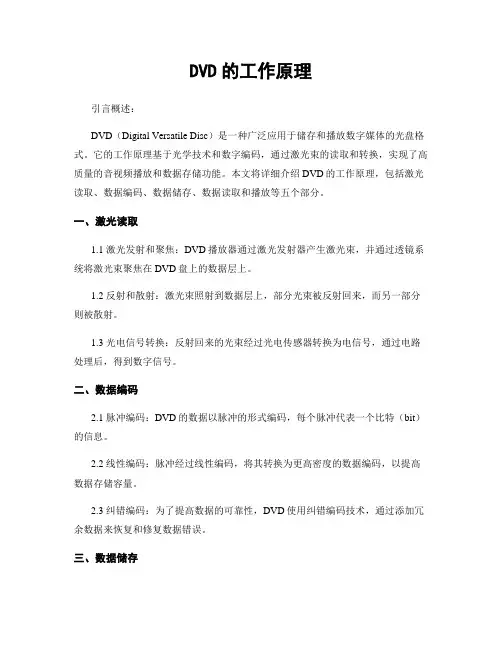

DVD的工作原理引言概述：DVD（Digital Versatile Disc）是一种广泛应用于储存和播放数字媒体的光盘格式。
它的工作原理基于光学技术和数字编码，通过激光束的读取和转换，实现了高质量的音视频播放和数据存储功能。
本文将详细介绍DVD的工作原理，包括激光读取、数据编码、数据储存、数据读取和播放等五个部分。
一、激光读取1.1 激光发射和聚焦：DVD播放器通过激光发射器产生激光束，并通过透镜系统将激光束聚焦在DVD盘上的数据层上。
1.2 反射和散射：激光束照射到数据层上，部分光束被反射回来，而另一部分则被散射。
1.3 光电信号转换：反射回来的光束经过光电传感器转换为电信号，通过电路处理后，得到数字信号。
二、数据编码2.1 脉冲编码：DVD的数据以脉冲的形式编码，每个脉冲代表一个比特（bit）的信息。
2.2 线性编码：脉冲经过线性编码，将其转换为更高密度的数据编码，以提高数据存储容量。
2.3 纠错编码：为了提高数据的可靠性，DVD使用纠错编码技术，通过添加冗余数据来恢复和修复数据错误。
三、数据储存3.1 螺旋状轨道：DVD中的数据以螺旋状的轨道储存在盘片上，每个轨道上都包含有关音视频或数据的信息。
3.2 数据层：DVD通常具有两个数据层，每个数据层都可以存储大量的数据，提供更高的储存容量。
3.3 数据密度：DVD的数据密度较高，通过提高数据的存储密度，可以在有限的空间内存储更多的信息。
四、数据读取4.1 光学跟踪：DVD播放器通过调整激光的焦距和位置，实现对数据层的精确跟踪，以读取所需信息。
4.2 数据解码：读取的数据经过解码处理，将其转换为可识别的音视频或数据信号。
4.3 数据传输：解码后的数据通过电路传输到音视频解码器或计算机，进行进一步处理和播放。
五、数据播放5.1 音视频解码：DVD播放器将解码后的音视频信号传输到音频解码器和视频解码器，分别解码为音频和视频信号。
5.2 数字转模拟：解码后的音频信号通过数字模拟转换器（DAC）转换为模拟信号，以供音箱播放。
