第一章主回路工作原理一、什么叫主回路主回路指焊机中提供功率电源的电路部分。
二、主回路原理图（以ARC160例）三、组成器件说明1、K——电源开关用以接通（或切断）与市电（220V、50赫兹）的联系2、RT——起动电阻因焊机启动时要给后面的滤波电解电容充电。
为避免过大的开机浪涌电流损坏开关及触发空开跳闸，在开机时接入启动电阻，用以限制浪涌电流。
正常工作后，启动电阻被继电器短路。
实际电路中，为避免因开机浪涌电流冲击造成启动电阻损坏，起动电阻采用了热敏电阻（PTC和NTC），它们具有良好的耐冲击性。
3、J1——继电器开关接通之后，电流通过启动电阻给滤波电解电容充电，当电容电压达到一定值时，辅助电源开始工作提供24V电，使继电器吸合，将启动电阻短路。
4、DB——硅桥此硅桥用于一次整流，将市电220V、50赫兹交流电整流后输出308V的直流电。
5、C1——电解滤波电容整流后输出的308V的直流电为脉动直流，此电容起滤平作用6、R——放电电阻在关机以后，滤波电容中存有很高电压，为了安全，用此电阻将存电放掉。
7、C2——高频滤波电容在高频逆变中，需要给开关管提供高频电流，而电解滤波电容因本身电感及引线电感的原因，不能提供高频电流，因此需要高频电容提供。
8、Q——开关管开关管Q1、Q2、Q3、Q4组成全桥逆变器，在驱动信号作用下，将308V直流转变成100Kz（10万赫兹）交流电的。
9、C3——隔直电容10、T1——主变压器变压器的作用是将308V的高压变换成适合电弧焊接所需要的几十伏的低压。
11、D——快速恢复二极管D5、D6的作用是二次整流，即将100KHz的高频交流电流再次转变成直流电流。
12、L1——电抗器电抗器具有平波续流作用，可使输出电流变得连续稳定，保证焊接质量。
13、RF——分流器分流器是用锰铜制成的大功率小阻值的电阻，用于检测输出电流的大小，提供反馈信号。
四、全桥逆变器工作原理1、全桥逆变器的电路图2、全桥逆变器工作原理全桥逆变器每个工作周期分四个时段，分别为t1、t2、t3、t4，其工作原理如下：t1时段K1、K4导通，K2、K3关断电流方向：正极K1 C1 T K4 地t2时段K1、K4、K2、K3关断无电流t3时段K1、K4关断，K2、K3导通电流方向：正极K2 C1 T K3 地t4时段K1、K4、K2、K3关断无电流从上述分析看，在t1与t3时段里，流过变压器T的电流方向正好相反，也就是将直流电变成了交流电。
逆变触发电路图：脉冲及时序板原理图：IGBT逆变电焊机工作原理及输出特性本机采用三相交流380V电压经三相桥式整流、滤波后供给以新型IGBT为功率开关器件的逆变器进行变频（20KC）处理后，由中频变压器降压，再经整流输出可供焊接所需的电源，通过集成电路构成的逻辑控制电路对电压、电流信号的反馈进行处理，实现整机闭环控制，采用脉宽调制PWM为核心的控制技术，从而获得快速脉宽调制的恒流特性和优异的焊接工艺效果。
DC/AC逆变器的制作-------------------------------------------------------------------------------- 江苏电子网QQ:99296827这里介绍的逆变器（见图）主要由MOS 场效应管，普通电源变压器构成。
其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。
下面介绍该逆变器的工作原理及制作过程。
--拓普电子1.电路图2.工作原理这里我们将详细介绍这个逆变器的工作原理。
方波信号发生器（见图3）图3这里采用六反相器CD4069构成方波信号发生器。
电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳。
电路的振荡是通过电容C1充放电完成的。
其振荡频率为f=1/2.2RC。
图示电路的最大频率为：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小频率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz。
由于元件的误差，实际值会略有差异。
其它多余的反相器，输入端接地避免影响其它电路。
场效应管驱动电路。
图4由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。
如图4所示。
手工电弧焊常用焊机的分类构造与原理1．交流电焊机目前国内使用最广泛的是BXl-330型交流电焊机，它的优点是结构简，成本低，能效高，维修方便。
这种焊机是一个结构特殊的降压变压器，如图2-6所示。
它可将电网80V 或220V 的电压变为空载电压60~70V 及工作电压30V ，电流调节范围为5~ 450A 。
变压器的二次绕组分别为图中的2、3两部分，2绕在一次绕组的外部，起感应电压作用。
3绕在铁芯的另一侧，相当于一个电感线圈，起感抗的作用，焊接时靠它获得较高的空载电压和较低的工作电压，、电流的调节分粗调和细调两挡。
粗调是改变二次绕组的匝数；细调是通过移动图中的铁芯4，改变漏磁而实现的。

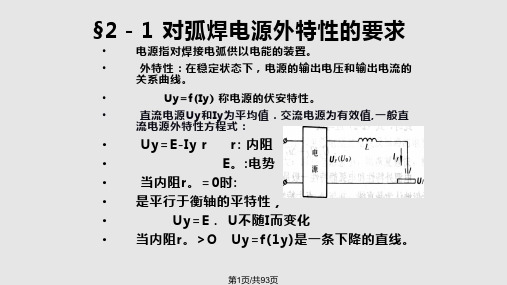

BXl-330交流电焊机采用了多种安全防护技术：图2-6 BXl-330交流电焊机 1——次绕组；2、3一二次绕组；4-动铁芯； 5—静铁芯；6—接线片（1）具有陡降的外特性（外特性指在稳定状态下，焊机输出端电压和输出电流的关系）。
当二次回路和电阻值趋于零时，把不断增大的电流值限制在一定的范围内，免除了设备、线路被烧毁，也避免了操作人员被电伤。
(2)装有多孔的铁皮外罩，利用自然空气对流散发热，极大地减缓了绝缘材料老化。
同时，也防止了操作者与带电部分的接触，避免其他导电杂物进入机体造成短路。
(3)具有较大的额定暂载率(65%)，保证了长时间工作的可靠性。
(4)装有接线柱罩子，防止人体触电。
(5)装有手把与车轮，便于挪动位置时使用。
注意，这种焊机的手把不得做吊把使用。
这种焊机的缺点是体积较大而且笨重，焊接时活动铁芯被电磁力振动而发出噪声，同时电流有波动。
2．旋转式直流弧焊机AX-320型直流电焊机目前使用较广。
焊机的空载电压为50~80V ，工作电压为30V ，电流调节范围为45~320A ，焊机的外型如图2-7所示。
AX-320型直流电焊机由一台12KW 的三相感应电动机和一台裂极式直流发电机组成。
该焊机由三相电源供电，使电动机驱动发电机电枢旋转发出直流电，供焊接使用，它同样具有降压特性、调节电流特性等性能。
锐龙焊机维修手册深圳市瑞凌实业有限公司仅供学习技术讨论请加湖北焊机交流中心群：37493781维修手册说明•本手册适用于没有专用的调试仪器和设备。
使用数字或指针万用表进行测量而进行维修的维修人员。
通过故障现象及测量数据来分析故障的原因，从而叛断哪些器件损坏，找到解决问题的方法。
•焊机出现故障后，首先拆开机壳，检查一下内部是否有烧焦，烧坏的现象。
•重点查看以下部分（1）上板部分：场效应管控制模块驱动模块辅助电源（2）底板部分：电解电容高压硅粒热敏电阻压敏电阻发现有烧焦，烧坏现像可直接更换板。
目录第一章手工弧焊系列…………………………………………………………………….第一节 ZX7-160 ZX7-200………………………………………………………….第二节 ZX7-250 315 400B 500…………………………………………………第三节 (IGBT)ZX7-400 500 630……………………………………………………第二章氩弧焊系列…………………………………………………………………………第一节 WS-160S 200S 180A 180P………………………………………………第二节 WS-200P………………………………………………………………………第三节 WS-250A 300A 400A………………………………………………………第四节 WSM-315 400………………………………………………………………..第三章等离子切割机系列…………………………………………………………………第一节 LGK-30 40…………………………………………………………………..…第二节 LGK-60J 70 100 120…………………………………………………………第三节 LGK-80 100 160………………………………………………………………第四章交直流氩弧焊系列…………………………………………………………………第一节 WSE-200 250 315……………………………………………………………第五章CO2气保焊系列……………………………………………………………………第一节 NBC-350 500 250F…………………………………………………………第二节 NBC-200Y 250Y 250L……………………………………………………..第六章三用机系列…………………………………………………………………..….第一节 CT-312 416…………………………………………………………………….第一章手工弧焊系列ZX7-160/200上板ZX7-160/200中板Zx7-160/200底板ZX7-160/200上板ZX7-160/200中板Zx7-160/200底板ZX7-160/200上板ZX7-160/200中板Zx7-160/200底板ZX7-160/200上板ZX7-160/200中板Zx7-160/200底板ZX7-160/200上板ZX7-160/200中板Zx7-160/200底板ZX7-160/200上板ZX7-160/200中板Zx7-160/200底板ZX7-160/200上板ZX7-160/200中板Zx7-160/200底板ZX7-250上板ZX7-250长条控制板Zx7-250底板ZX7-250上板ZX7-250长条控制板Zx7-250底板ZX7-250上板ZX7-250长条控制板Zx7-250底板ZX7-250上板ZX7-250长条控制板Zx7-250底板ZX7-250上板电源滤波电容漏液损坏。
第三章逆变弧焊电源整机方框图
一、瑞凌逆变焊机整机方框图
ARC160是公司的逆变弧焊电源的典型产品之一，其原理方框图如图3.3
+
图3.3 ARC160整机方框图
二、各部分电路的主要功能与技术要求
1、起动与过压保护电路：避免因开机给滤波电容充电产生的浪涌电流而损坏电源开关及电路，
整流桥避免因误接380V及电网波动带来的高压损坏机器；要求能安全起动，在输入电压过高时起动保护，不损坏工作电路。
2、一次整流、滤波电路：把输入的50Hz 工频交流电转换成直流电。
3、过流保护电路：时刻对主回路中的电流进行采样，一但电流超过允许值，便通过控制模块
停止逆变电路工作。
4、逆变电路：完成直流的逆变并输出稳定的高频电流。
5、变压电路：进行电压电流变换。
6、二次整流：把高频交流转换成直流输出。
7、控制模块：控制电路的开通与断开，并提供驱动电路、驱动模块电流。
要求输出稳定、控
制灵敏。
8、驱动模块：提供逆变所需的开关信号。
9、助电源：给控制电路、驱动电路提供稳定的低压直流电源。
10电流给定、反馈电路：对输出电流进行采样，给控制模块提供反馈信号，以保证整机稳定输出。
三、整机装配图（如图所示）
四、各功能块分布情况
1、底板
启动保护、一次整流、滤波
2、上板
辅助电源、控制模块、驱动模块、逆变、反馈给定
3、中板
变压器、二次整流、直流输出。
氩弧焊机保护电路的工作原理氩弧焊即钨极惰性气体保护弧焊，指用工业钨或活性钨作不熔化电极，惰性气体（氩气）作保护的焊接方法，简称TIG。
二、氩弧焊的起弧方式氩弧焊的起弧采用高压击穿的起弧方式，先在电极针（钨针）与工件间加以高频高压，击穿氩气，使之导电，然后供给持续的电流，保证电弧稳定。
三、氩弧焊的一般要求（一）对气体的控制要求：要求气体先来后走，氩气是较易被击穿的惰性气体，先在工件与电极针间充满氩气，有利于起弧；焊接完成后，保持送气，有助于防止工件迅速冷却防止氧化，保证了良好的焊接效果。
（二）电流的手开关控制要求：要求按下手开关时，电流较气延迟，手开关断开（焊接结束后），根据要求延时供气电流先断。
（三）高压的产生与控制要求：氩弧焊机采用高压起弧的方式，则要求起弧时有高压，起弧后高压消失。
（四）干扰的防护要求：氩弧焊的起弧高压中伴有高频，其对整机电路产生严重的干扰，要求电路有很好的防干扰能力。
四、氩弧焊机与手弧焊机的工作电路的差别氩焊机与手弧焊机在主回路、辅助电源、驱动电路、保护电路等方面都是相似的。
但它在后者的基础上增加了几项控制：1、手开关控制；2、高频高压控制；3、增压起弧控制。
另外在输出回路上，氩弧焊机采用负极输出方式，输出负极接电极针，而正极接工件。
五、氩弧焊机的工作原理氩弧焊机在主回路、辅助电源、驱动电路、保护电路等方面的工作原理是与手弧焊机是相同的。
在此不再多叙述，而着重介绍氩弧焊机所特有的控制功能及起弧电路功能。
（一）手开关控制手开关原理图如图8.1氩弧焊机要求氩气先来后走，而电流则后来先走（相对气而言），这此都是通过手开关控制实现的。
由图知：当焊机主开关合上后，辅助电源工作，给控制电路提供了24V的直流电。
手开关未合上时，24V直流电通过电阻R5使Q2导通， CW3525芯片的8脚经过T形滤波器（L5、C5组成，抗干扰用）对地短路，此时，CW3525处于封波状态，电路无输出；手开关合上时，24V直流电通过电阻R4、 R8使Q1导通，Q2基极被拉低而关断，24V直流电通过电阻R6、 R7使Q3导通继电器J3A吸合，使控制气体供给的电磁阀工作，给焊接供气。
