实验五铁氰化钾循环伏安法有关性质的测定一. 实验目的掌握循环伏安法（CV）基本操作；了解可逆电化学过程及条件电极电位的测定；获得峰电流随电位扫描速度的变化曲线，获得峰电流随溶液浓度的变化函数关系；并学会电化学工作站仪器的使用。

二. 循环伏安法原理电化学中随着氧化还原反应的进行，会导致电流和电位的变化。

其中根据公式峰电流与电位扫描速度的1/2次方、溶液浓度成正比。

对于循环伏安法，扫描图像中前半部扫描(电压上升部分)为去极化剂在电极上被还原的阴极过程，则后半部扫描(电压下降部分)为还原产物重新被氧化的阳极过程。

因此．一次三角波扫描完成一个还原过程和氧化过程的循环，故称为循环伏安法。

三. 实验仪器和药品铁氰化钾溶液、氯化钾溶液、铝粉、四个25ml容量瓶、电化学工作站，银电极，铂碳电极，银丝电极四. 实验步骤打开电脑并将仪器预热20分钟，打开电化学工作站操作界面。

将铁氰化钾标准溶液转移至电解池中 插入三支电极连接。

以标准的铁氰化钾溶液测试未磨电极的循环伏安曲线，看电位差的大小；超过100mv则用粗细的铝粉抛光铂碳电极，使得电位差在70--80以下；确定各参量：起始电位在0.5V左右，扫速为10、20、40、80、160mv/s，灵敏度为10-5--10-6，以标准铁氰化钾溶液测定不同扫速下的伏安曲线，测定并保存；配制4组不同浓度的铁氰化钾溶液：0.1、0.2、0.5、1.0ml 的铁氰化钾标准溶液于容量瓶中，在加入5ml氯化钾溶液，定容；控制参量：扫速为80，每个浓度6段三次扫描，依次对四组溶液测定伏安曲线，导出实验数据和曲线。

五．数据处理实验参数设定：打磨后电位差为81mv左右，比较合理。

亚铁氰化钾溶液的条件电极电位：从浓度和电位的表格中，可以根据浓度和电位做出曲线图，根据截距求出初始电位和条件电极电位。

测定峰电流和浓度关系时：Init E (V) = 0 High E (V) = 0.5 Low E (V) = 0 Init P/N = PScan Rate (V/s) = 0.08 Segment = 6 Sample Interval (V) = 0.001Quiet Time (sec) = 2 Sensitivity (A/V) = 1e-5测定峰电流和扫速关系时：Init E (V) = 0 High E (V) = 0.5 Low E (V) = 0 Init P/N = PScan Rate (V/s) = 0.02 Segment = 2 Sample Interval (V) = 0.001Quiet Time (sec) = 2 Sensitivity (A/V) = 1e-5数据表：峰电流和扫速数据表：0.1 0.2 0.5 10.226 0.226 0.231 0.24110mv20mv40mv80mv160mvSegment 1:Segment 1:Segment 1:Segment 1:Segment 1:Ep = 0.227V Ep = 0.226V Ep = 0.231V Ep = 0.239V Ep = 0.248Vip = -3.549e-6A ip = -5.605e-6A ip = -8.951e-6A ip = -1.245e-5A ip = -1.924e-5A Ah = -2.377e-5C Ah = -1.801e-5C Ah = -1.522e-5C Ah = -1.150e-5C Ah = -9.455e-6C Segment 2:Segment 2:Segment 2:Segment 2:Segment 2:Ep = 0.145V Ep = 0.140V Ep = 0.136V Ep = 0.126V Ep = 0.120Vip = 5.963e-6A ip = 8.119e-6A ip = 1.095e-5A ip = 1.437e-5A ip = 1.915e-5A Ah = 3.933e-5C Ah = 2.807e-5C Ah = 1.956e-5C Ah = 1.398e-5C Ah = 9.846e-6C曲线图：浓度和峰电流曲线图：所加体积ml0.10.20.51峰电流均值/10-6 2.6243 4.26310.65321.29峰电流和浓度的表格：0.1ml0.2ml0.5ml 1.0mlSegment 1:Segment 1:Segment 1:Segment 1:Ep = 0.226V Ep = 0.226V Ep = 0.231V Ep = 0.241Vip = -2.606e-6A ip = -3.670e-6A ip = -9.316e-6A ip = -1.788e-5A Ah = -2.189e-6C Ah = -2.997e-6C Ah = -8.084e-6C Ah = -1.722e-5C Segment 2:Segment 2:Segment 2:Segment 2:Ep = 0.144V Ep = 0.140V Ep = 0.132V Ep = 0.121Vip = 2.614e-6A ip = 4.106e-6A ip = 1.047e-5A ip = 2.132e-5A Ah = 2.090e-6C Ah = 3.476e-6C Ah = 9.477e-6C Ah = 2.124e-5C Segment 3:Segment 3:Segment 3:Segment 3:Ep = 0.226V Ep = 0.226V Ep = 0.232V Ep = 0.241Vip = -2.433e-6A ip = -3.807e-6A ip = -9.191e-6A ip = -1.705e-5A Ah = -2.025e-6C Ah = -3.105e-6C Ah = -8.032e-6C Ah = -1.634e-5C Segment 4:Segment 4:Segment 4:Segment 4:Ep = 0.144V Ep = 0.140V Ep = 0.131V Ep = 0.121Vip = 2.623e-6A ip = 4.292e-6A ip = 1.067e-5A ip = 2.133e-5A Ah = 2.092e-6C Ah = 3.622e-6C Ah = 9.763e-6C Ah = 2.123e-5C Segment 5:Segment 5:Segment 5:Segment 5:Ep = 0.226V Ep = 0.226V Ep = 0.232V Ep = 0.241Vip = -2.428e-6A ip = -3.940e-6A ip = -9.339e-6A ip = -1.708e-5A Ah = -2.015e-6C Ah = -3.221e-6C Ah = -8.149e-6C Ah = -1.640e-5C Segment 6:Segment 6:Segment 6:Segment 6:Ep = 0.145V Ep = 0.140V Ep = 0.131V Ep = 0.121Vip = 2.636e-6A ip = 4.391e-6A ip = 1.082e-5A ip = 2.132e-5A Ah = 2.069e-6C Ah = 3.690e-6C Ah = 9.877e-6C Ah = 2.117e-5C。

实验五铁氰化钾循环伏安法有关性质的测定一. 实验目的掌握循环伏安法（CV）基本操作；了解可逆电化学过程及条件电极电位的测定；获得峰电流随电位扫描速度的变化曲线，获得峰电流随溶液浓度的变化函数关系；并学会电化学工作站仪器的使用。

二. 循环伏安法原理电化学中随着氧化还原反应的进行，会导致电流和电位的变化。

其中根据公式峰电流与电位扫描速度的1/2次方、溶液浓度成正比。

对于循环伏安法，扫描图像中前半部扫描(电压上升部分)为去极化剂在电极上被还原的阴极过程，则后半部扫描(电压下降部分)为还原产物重新被氧化的阳极过程。

因此．一次三角波扫描完成一个还原过程和氧化过程的循环，故称为循环伏安法。

三. 实验仪器和药品铁氰化钾溶液、氯化钾溶液、铝粉、四个25ml容量瓶、电化学工作站，银电极，铂碳电极，银丝电极四. 实验步骤打开电脑并将仪器预热20分钟，打开电化学工作站操作界面。

将铁氰化钾标准的循环伏安曲线，看电位差的大小；超过100mv则用粗细的铝粉抛光铂碳电极，使得电位差在70--80以下；确定各参量：起始电位在0.5V左右，扫速为10、20、40、80、160mv/s，灵敏度为10-5--10-6，以标准铁氰化钾溶液测定不同扫速下的伏安曲线，测定并保存；配制4组不同浓度的铁氰化钾溶液：0.1、0.2、0.5、1.0ml 的铁氰化钾标准溶液于容量瓶中，在加入5ml氯化钾溶液，定容；控制参量：扫速为80，每个浓度6段三次扫描，依次对四组溶液测定伏安曲线，导出实验数据和曲线。

五．数据处理实验参数设定：打磨后电位差为81mv左右，比较合理。

亚铁氰化钾溶液的条件电极电位：从浓度和电位的表格中，可以根据浓度和电位做出曲线图，根据截距求出初始电位和条件电极电位。

测定峰电流和浓度关系时：Init E (V) = 0 High E (V) = 0.5 Low E (V) = 0 Init P/N = PScan Rate (V/s) = 0.08 Segment = 6 Sample Interval (V) = 0.001Quiet Time (sec) = 2 Sensitivity (A/V) = 1e-5测定峰电流和扫速关系时：Init E (V) = 0 High E (V) = 0.5 Low E (V) = 0 Init P/N = PScan Rate (V/s) = 0.02 Segment = 2 Sample Interval (V) = 0.001Quiet Time (sec) = 2 Sensitivity (A/V) = 1e-5数据表：峰电流和扫速数据表：0.1 0.2 0.5 10.226 0.226 0.231 0.24110mv20mv40mv80mv160mvSegment 1:Segment 1:Segment 1:Segment 1:Segment 1:Ep = 0.227V Ep = 0.226V Ep = 0.231V Ep = 0.239V Ep = 0.248Vip = -3.549e-6A ip = -5.605e-6A ip = -8.951e-6A ip = -1.245e-5A ip = -1.924e-5A Ah = -2.377e-5C Ah = -1.801e-5C Ah = -1.522e-5C Ah = -1.150e-5C Ah = -9.455e-6C Segment 2:Segment 2:Segment 2:Segment 2:Segment 2:Ep = 0.145V Ep = 0.140V Ep = 0.136V Ep = 0.126V Ep = 0.120Vip = 5.963e-6A ip = 8.119e-6A ip = 1.095e-5A ip = 1.437e-5A ip = 1.915e-5A Ah = 3.933e-5C Ah = 2.807e-5C Ah = 1.956e-5C Ah = 1.398e-5C Ah = 9.846e-6C曲线图：浓度和峰电流曲线图：所加体积ml0.10.20.51峰电流均值/10-6 2.6243 4.26310.65321.29峰电流和浓度的表格：0.1ml0.2ml0.5ml 1.0mlSegment 1:Segment 1:Segment 1:Segment 1:Ep = 0.226V Ep = 0.226V Ep = 0.231V Ep = 0.241Vip = -2.606e-6A ip = -3.670e-6A ip = -9.316e-6A ip = -1.788e-5A Ah = -2.189e-6C Ah = -2.997e-6C Ah = -8.084e-6C Ah = -1.722e-5C Segment 2:Segment 2:Segment 2:Segment 2:Ep = 0.144V Ep = 0.140V Ep = 0.132V Ep = 0.121Vip = 2.614e-6A ip = 4.106e-6A ip = 1.047e-5A ip = 2.132e-5A Ah = 2.090e-6C Ah = 3.476e-6C Ah = 9.477e-6C Ah = 2.124e-5C Segment 3:Segment 3:Segment 3:Segment 3:Ep = 0.226V Ep = 0.226V Ep = 0.232V Ep = 0.241Vip = -2.433e-6A ip = -3.807e-6A ip = -9.191e-6A ip = -1.705e-5A Ah = -2.025e-6C Ah = -3.105e-6C Ah = -8.032e-6C Ah = -1.634e-5C Segment 4:Segment 4:Segment 4:Segment 4:Ep = 0.144V Ep = 0.140V Ep = 0.131V Ep = 0.121Vip = 2.623e-6A ip = 4.292e-6A ip = 1.067e-5A ip = 2.133e-5A Ah = 2.092e-6C Ah = 3.622e-6C Ah = 9.763e-6C Ah = 2.123e-5C Segment 5:Segment 5:Segment 5:Segment 5:Ep = 0.226V Ep = 0.226V Ep = 0.232V Ep = 0.241Vip = -2.428e-6A ip = -3.940e-6A ip = -9.339e-6A ip = -1.708e-5A Ah = -2.015e-6C Ah = -3.221e-6C Ah = -8.149e-6C Ah = -1.640e-5C Segment 6:Segment 6:Segment 6:Segment 6:Ep = 0.145V Ep = 0.140V Ep = 0.131V Ep = 0.121Vip = 2.636e-6A ip = 4.391e-6A ip = 1.082e-5A ip = 2.132e-5A Ah = 2.069e-6C Ah = 3.690e-6C Ah = 9.877e-6C Ah = 2.117e-5C。

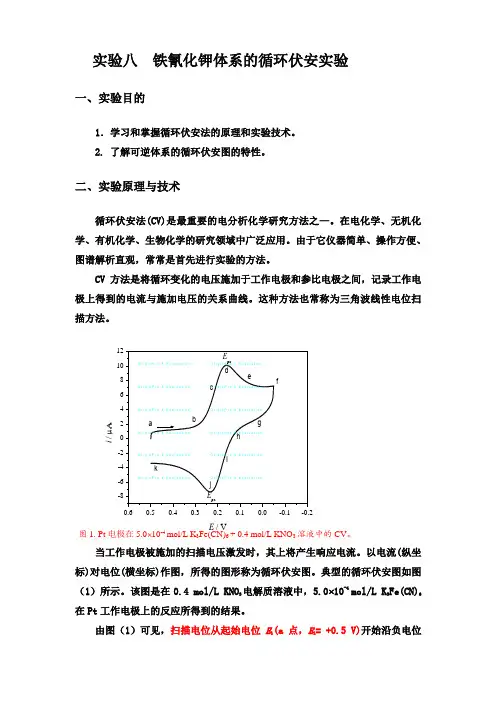

实验八 铁氰化钾体系的循环伏安实验一、实验目的1．学习和掌握循环伏安法的原理和实验技术。

2. 了解可逆体系的循环伏安图的特性。

二、实验原理与技术循环伏安法(CV)是最重要的电分析化学研究方法之—。

在电化学、无机化学、有机化学、生物化学的研究领域中广泛应用。

由于它仪器简单、操作方便、图谱解析直观，常常是首先进行实验的方法。

CV 方法是将循环变化的电压施加于工作电极和参比电极之间，记录工作电极上得到的电流与施加电压的关系曲线。

这种方法也常称为三角波线性电位扫描方法。

当工作电极被施加的扫描电压激发时，其上将产生响应电流。

以电流(纵坐标)对电位(横坐标)作图，所得的图形称为循环伏安图。

典型的循环伏安图如图（1）所示。

该图是在0.4 mol/L KNO 3电解质溶液中，5.0⨯10-4 mol/L K 3Fe(CN)6在Pt 工作电极上的反应所得到的结果。

由图（1）可见，扫描电位从起始电位E 1(a 点，E 1= +0.5 V)开始沿负电位i / μAE / V图1. Pt 电极在5.0⨯10-4 mol/L K 3Fe(CN)6 + 0.4 mol/L KNO 3溶液中的CV 。

的方向变化（如箭头所指方向），当电位至Fe(CN)63-可还原时，即析出电位，将产生阴极电流(b点)。

其电极反应为：Fe III(CN)63- + e-→ Fe II(CN)64-在析出电位后随着电位的变负，阴极电流迅速增加(b→d)．直至电极表面的Fe(CN)63-浓度趋近零，电流在d点达到最高峰。

然后电流迅速衰减(d→g)，这是因为电极表面附近溶液中的Fe(CN)63- 几乎全部电解转变为Fe(CN)64-而耗尽，即所谓的贫乏效应。

当电压扫描至-0.05V(f点)处，虽然已经转向开始阳极化扫描，但这时的电极电位仍相当的负，扩散至电极表面的Fe(CN)63-仍在不断还原，故仍呈现阴极电流，而不是阳极电流。

当电极电位继续正向变化至Fe(CN)64-的析出电位时，聚集在电极表面附近的还原产物Fe(CN)64-被氧化，其反应为：Fe II(CN)64- + e+ → Fe III(CN)63-这时产生阳极电流(i→k)。

三电化学实验循环伏安法测定铁氰化钾的电极反应过程及定量分析【实验目的】了解CHI660电化学工作站的基本操作。

掌握循环伏安方法的基本原理和实验技术。

了解循环伏安法的基本应用。

【原理】图1：三角波扫描电位图2：循环伏安曲线循环伏安法是在固定面积的工作电极和参比电极之间加上对称的三角波扫描电压，记录工作电极上得到的电流与施加电位的关系曲线，即循环伏安图，见图1。

在三角波的前半部分，工作电极上如发生氧化反应（阳极过程），记录到一个峰形的阳极波；而在三角波的后半部分，工作电极上发生则发生的是还原过程（阴极过程），记录得到一个峰形的还原波。

一次三角波电位扫描完成，电极上完成了一个氧化还原循环。

从循环伏安图的波形，阴阳极峰的峰电流的数值和比值，阴阳极峰的峰电位数值可判断电极反应的机理。

电极反应的可逆性主要取决于电极反应的速率常数k s 的大小，也与电位扫描的速率有关。

可逆性判据【仪器和试剂】1. CHI 660A 电化学系统，玻碳电极（d = 3mm ）为工作电极，Ag/AgCl 电极为参i —E 曲线比电极，铂丝电极为辅助电极；2. 固体铁氰化钾、氯化钾；3. 250 mL 容量瓶、50 mL 烧杯、玻璃棒。

【实验步骤】1．铁氰化钾试液的配置配置1 mM的铁氰化钾溶液250 mL (1.0 M)。

2．将玻碳电极在抛光布上用氧化铝粉抛光，并用蒸馏水冲洗净。

3. 将三个电极安装于盛有铁氰化钾试液的电解池里。

4．开启电化学系统及计算机电源开关，启动CHI660操作程序，在Setup下拉菜单中（或快捷方式中）选择“Technique”，然后在“Technique”菜单选择“Cyclic V oltammetry”，按“OK”键返回主菜单，然后在“Parameters”菜单下选择参数。

Init E（V）-0.2High E（V）0.5Low E（V）-0.2Scan rate（V/s）xSweep Segments 2Quiet Time (sec) 2Sensitivity (A/V)按“OK”。

循环伏安法测定铁氰化钾王燕燕 40507224一、实验目的1、学习固体电极的处理方法2、掌握循环伏安仪的使用技术3、了解扫描速率和浓度对循环伏安图的影响二、实验原理铁氰化钾离子[Fe（CN）6]3-—亚铁氰化钾离子[Fe（CN）6]4-氧化还原电对的标准电极电位为[Fe（CN）6]3- + e-= [Fe（CN）6]4-φθ= 0.36 V(vs.NHE) 电极电位与电极表面活度的Nernst方程式为φ=φθ+ RT/Fln(C Ox/C Red)在一定扫描速率下，从起始电位（-0.2 V）正向扫描到转折电位（+0.8 V）期间，溶液中[Fe（CN）6]4-被氧化生成[Fe（CN）6]3-，产生氧化电流；当负向扫描从转折电位（+0.8 V）变到原起始电位（-0.2 V）期间，在指示电极表面生成的[Fe（CN）6]3-被还原生成[Fe（CN）6]4-，产生还原电流。

为了使液相传质过程只受扩散控制，应在加入电解质和溶液处于静止下进行电解。

在1 M NaCl 溶液中[Fe（CN）6]的扩散系数为0.63×10-5 cm.s-1；电子转移速率大，为可逆体系（1 M NaCl溶液中，25℃时，标准反应速率常数为5.2×10-2 cm·s-1）。

溶液中的溶解氧具有电活性，用通入惰性气体除去。

三、仪器和药品LK98B型循环伏安仪，X-Y记录仪，银电极，铂丝电极，饱和甘汞电极，电解池，移液管等。

0.10 Mol*L-1 K3[Fe(CN)6], 1.00 Mol*L-1 NaCl四、实验步骤（1）指示电极的预处理铂电极用Al2O3粉末（粒径0.05 µm）将电极表面抛光，然后用蒸馏水清洗。

（2）支持电解质的循环伏安图在电解池中放入30 mL 1,0 mol·L-1 NaCl溶液，插入电极，以新处理的铂电极为指示电极，铂丝电极为辅助电极，饱和甘汞电极为参比电极，进行循环伏安仪设定，扫描速率为50 mV/s;起始电位为-0.2 V；终止电位为+0.8 V。

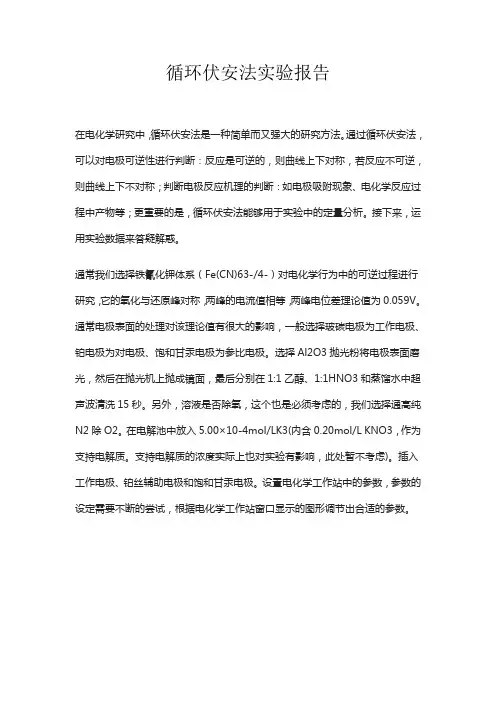

循环伏安法实验报告在电化学研究中，循环伏安法是一种简单而又强大的研究方法。

通过循环伏安法，可以对电极可逆性进行判断：反应是可逆的，则曲线上下对称，若反应不可逆，则曲线上下不对称；判断电极反应机理的判断：如电极吸附现象、电化学反应过程中产物等；更重要的是，循环伏安法能够用于实验中的定量分析。

接下来，运用实验数据来答疑解惑。

通常我们选择铁氰化钾体系（Fe(CN)63-/4-）对电化学行为中的可逆过程进行研究，它的氧化与还原峰对称，两峰的电流值相等，两峰电位差理论值为0.059V。

通常电极表面的处理对该理论值有很大的影响，一般选择玻碳电极为工作电极、铂电极为对电极、饱和甘汞电极为参比电极。

选择Al2O3抛光粉将电极表面磨光，然后在抛光机上抛成镜面，最后分别在1:1乙醇、1:1HNO3和蒸馏水中超声波清洗15秒。

另外，溶液是否除氧，这个也是必须考虑的，我们选择通高纯N2除O2。

在电解池中放入5.00×10-4mol/LK3(内含0.20mol/L KNO3，作为支持电解质。

支持电解质的浓度实际上也对实验有影响，此处暂不考虑)。

插入工作电极、铂丝辅助电极和饱和甘汞电极。

设置电化学工作站中的参数，参数的设定需要不断的尝试，根据电化学工作站窗口显示的图形调节出合适的参数。

图一：K3Fe(CN)6溶液的循环伏安曲线图一的i-E曲线即为循环伏安图。

从循环伏安图中可以看出有两个峰电流和两个峰电位，阴极峰电流ipc，峰电位以Epc(jpc)表示；阳极峰电流ipa，峰电位以Epa表示。

ipc或ipa的下标的a代表anode，c代表cathode。

我们可知道，ΔEp=Epa-Epc=56/n（单位：mV）（n为反应过程中的得失电子数），ipc与ipa的比值越接近于1，则该体系的可逆程度就越高。

这是判断可逆体系的最直接的方法。

从电化学工作站的工作界面，可以得出氧化峰电位为Epa=227mV,峰电流为ipa=-1.91´10-6A；还原峰电位是Epc=170mV，峰电流是ipc=1.9´10-6A。
