关于带MMI的XL50的操作说明界面如下取消键，可以取消弹出的界面报警。
向上键，移动光标。
向下键，移动光标。
向右键，移动光标。
向左键，移动光标。
回车键，确认输入。
快速显示设备清单。
快速进入时间程序设定。
快速进入点设定。
快速查看报警信息。
点击按钮快速进入点的设置在进入的起始页面中，操作员可以直接按回车键进如下一级窗口，但是如果你需要对点进行操作则需要键入密码，方法是将光标从NEXT上移到密码的输入位置即可（使用键盘的上下键）。
移到密码的输入位置后，再按回车键，即可修改密码。
密码的修改是一位一位进行的，一共4位，由左向右。
当光标在第一位上闪烁时，按上下键将数字修改位3 ，再按右键移到下一位，继续修改，4位全部修改完成后按回车键即进入下一个窗口。
系统默认的密码为：3333在下一级的窗口中，我们需要关心的3个页面，如下图所示：将光标移动到BACK或NEXT上（左右键）按回车键，可以在这几页中来回切换。
Analog Input ：模拟量的输入点，这里包含了2个温度。
将光标移到相应位置，再按回车键即可进入查看。
Analog Output ：模拟量输出点，这里包含了4个点，分别为水阀调节、派风风门调节、新风风门调节、新回风风门调节。
Digital Input ：数字量输入点，这里包含了4个点，分别为新风、回风风机的状态，及两个虑网报警。
Pseudo Digital ：数字量的逻辑点。
这里点主要用来调节冬夏季、过渡季节和非过渡季节的切换。
Pseudo Analog ：模拟量的逻辑点。
这里的点主要用来设置冬夏季的设定温度。
举例说明：现在需要将夏季的设定温度设置为20度首先需要在下面的界面选择Pseudo Analog，按回车键进入进入后显示点的名称，我们需要选择夏季温度的设定点，再按回车键进入如下的界面修改数值，首先需要将系统默认的AUTO（自动）修改为MANUAL（手动），方法是：将光标移到Auto上，再按回车键，再按上下键修改，再按回车键确认即可。
卡斯柯信号有限公司2010年10 月15日目录页第一章MMI子系统概述 (4)第二章系统启动后MMI的操作步骤 (6)第三章MMI控制区域的切换 (9)第四章MMI的站场图窗口 (12)一系统设备状态栏 (12)二信号机名称及显示 (12)三列车按钮 (13)四调车按钮 (13)五道岔及道岔号 (14)六轨道电路 (14)七站间闭塞操作 (15)八其他表示及按钮 (19)第五章MMI的命令工具条 (24)一【进路建立】 (24)二【总取消】 (25)三【信号重开】 (25)四【引导按钮】（带密码） (25)五【引导总锁】（加双重密码） (27)六【总人解】（加密码） (28)七【区故解】（加密码） (28)八【道岔定操】 (29)九【道岔反操】 (30)十【道岔单锁】（加密码） (30)十一【道岔解锁】（加密码） (30)十二【封锁按钮】（加密码） (30)十三【功能按钮】 (31)十四【溜放】（根据需要设置） (33)十五【分路不良】（可选） (34)第六章MMI的其它辅助功能 (36)一、站场显示 (37)二、信息提示窗 (37)三、区段灰光带 (38)四、车次窗 (38)五、HILC操作 (39)对话框三 (40)六、鼠标跨屏操作 (40)第七章故障情况下的解锁方式 (42)附录一应急盘的使用（可选） (43)附录二与驼峰场接口的说明 (44)附录三与其它车场接口的说明 (47)附录四延续进路 (50)附录五四线制自动闭塞方向电路操作说明 (52)附录六、平面溜放作业说明 (55)附录七、带密码操作汇总 (60)附录八、安全型计算机联锁（ILOCK/VPI）系统车站值班员操作上岗测试题 (63)附录九、特殊防护说明 (64)第一章MMI子系统概述人机界面子系统（以下简称MMI）通常由工控机、显示器、鼠标、键盘等设备组成，也可根据用户要求采用控制台、大表示屏、数字化仪等。
MMI采用“N+1”的系统结构，“N”套设备为主用设备，“1”套为备用设备。

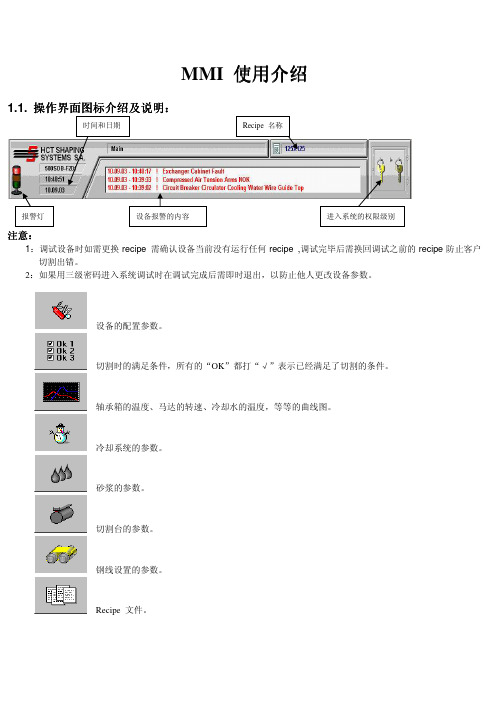

MMI 使用使用介绍介绍1.1.：注意注意：：1：调试设备时如需更换recipe 需确认设备当前没有运行任何recipe ,调试完毕后需换回调试之前的recipe 防止客户切割出错。
