HAC-DMGPRS DTU系列用户手册V e r s i o n3.2深圳市华奥通通信技术有限公司S H E N Z H E N H A C T E L E C O M T E C H N O L O G Y C O.,L T D目 录一、产品概述 (3)二、产品特点 (3)三、DTU技术规格 (3)3.1 规格参数 (3)3.2 示意图 (4)3.3. 引脚功能 (4)四、DTU 参数设置 (5)4.1. 使用 AT 命令设置 (6)4.2 使用软件设置 (7)五、AT命令说明 (9)5.1 命令列表 (9)5.2命令描述 (10)六、短信报警功能 (14)6.1 设置触发方式 (14)6.2 设置短信号码 (14)6.3 设置短信内容 (14)七、DTU和服务器之间的通信协议 (14)7.1上行传输 (14)7.2下行传输 (15)八、DTU状态指示及故障说明 (16)九、DTU测试操作流程 (17)联系方式：电话： +86-755-23981075/76/77/78/79传真: +86-755-23981007地址： 深圳市南山区西丽路4227号大学城创意园2栋6楼邮箱：*************************，**************************网址: ，一、产品概述HAC-DM 是一款基于GPRS 网络平台、内置M590E 工业级通讯模块的终端，工业级标准设计，具有短信报警功能。
利用公用运营商网络为用户提供无线长距离数据传输功能，主要针对电力系统自动化、工业监控、交通管理、气象、金融、环保监测、煤矿、油田等行业的应用，利用GPRS 网络平台实现数据的传输。
采用12Ppin 接口，同时兼容RS232/RS485/TTL 数据接口以及1路开关量输入接口。
二、产品特点·采用neoway 公司高性能工业级GSM/GPRS 模块M590E·支持双频EGSM900/DCS1800·终端RS485、RS232接口和服务器之间进行双向数据传输 ·服务器端为标准的TCP/IP 通讯接口Socket·智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线 ·支持多个备用服务器IP 配置，主服务器异常自动切换至备用服务器 ·通过串口、短信和远程来配置IP、端口号、APN、波特率等参数 ·支持远程下载程序，可随时升级和增加新功能 ·支持虚拟数据专用网(APN)·检测端口状态，满足触发条件发送短信到预设号码，报警通知三、DTU 技术规格3.1 规格参数参数 类型最小值典型值最大值单位电气性能 (25)℃ 电源电压 8 12 35 V 工作电流 75 (V=35V )100 (V=24V )350 (V=8V )mA 峰值电流 - -1500(V=8V )mA无线性能 (25)℃ 频率 EGSM900/DCS1800 双频-灵敏度 -106dBm - 最大发射功率EGSM900 Class4(2W) DCS1800 Class1(1W)-一般性能 接口速率 2400 9600 115200 bps接口电平 RS232, RS485, TTL工作温度-40 80℃ 外型尺寸 91×58.5×22 (天线和配件除外)mm3.2 示意图112图 3-13.3. 引脚功能 引脚定义输入/ 输出功能描述 1 VCC 输入 电源正极,8~35V2 GND 电源负极3 GND信号地 4 RXD_RS232 输入 串口输入(RS232) 5 TXD_RS232 输出 串口输出(RS232)6 A_RS485 RS485_A7 B_RS485RS485_B8 RXD_TTL 输入串口输入(TTL)9 TXD_TTL 输出串口输出 (TTL) 10 Online 输出DTU 状态指示高电平(1): 连接成功 低电平(0): 未连接11 EXTRI 输入 默认上拉输入，用于触发短信报警 由AT 命令设置。
前言上海詹佛斯信息科技有限公司推出的GPRS/CDMA数据传输终端，简称DTU,是利用现有的GPRS（中国移动）或CDMA（中国联通）无线网络的数据业务，将用户数据通过无线网络进行传输的产品。
DTU无线通讯终端的出现，适应了远距离数据传输通讯的要求，尤其适合数据采集点分散、位置偏远、无人职守、有线通讯安装施工不便、成本高的行业，例如气象、环保、水利、电力、石油管线监控、城市管网监控、工业监控、交通以及POS机智能零售业等，极大提高了数据通讯能力，节约人力物力成本，实现了数据通讯的跨越。
一、DTU的主要功能：1.永远在线；DTU数据终端能够保持与GPRS/CDMA网络的连接，能够实时检测网络的状态保持通讯链路畅通；2.自动拨号；当由于网络或外部电源关闭等原因造成DTU与网络链路中断时，DTU能够自动发起拨号，重新与网络指定IP建立连接。
3.透明传输；所谓透明传输是指用户数据通过网络传输以后，到达串口端是严格按照数据原码输出的，不需要用户进行协议解码等处理。
4.标准UDP/TCP数据传输；用户可以根据数据的特点选择使用通讯协议，UDP协议是“无链接的数据传输协议”，TCP 协议是“可靠的数据传输协议”；选择UDP进行数据传输时，数据通常具有可再现性、丢失数据不影响全局的特点，例如对温度、压力、流量、GPS位置信息等采集数据。
选择TCP进行数据传输时，通常数据是要求完整的，不可或缺的数据。
5.固定IP和支持动态域名；DTU不但支持与固定IP建立连接，还能够支持动态域名解析，此特点为没有固定IP的用户使用DTU提供了解决方案.二、GFSPP03-G的特点我公司的GFSPP03-G型DTU，除了具有以上功能以外，还具有以下特点：1.支持RS232和RS485通讯接口；2.支持波特率范围300~115200BPS;3.宽电压范围，支持电压DC9~36V,电源反接保护；4.高速ARM7内核CPU,数据缓存可达64K;5.内置硬件看门狗，可实现DTU异常保护,不死机;6.内嵌协议栈，支持网络点对点协议；7.同时支持公网拨号和专网拨号；8.可支持多数据中心通讯；9.抗电磁干扰设计，金属外壳屏蔽干扰源；10.只需一次初始化设置，DTU将永远记录设置不丢失；11.支持通过串口进行固件升级；其他增强功能：1.支持短信发送或拨号开关机；2.支持定时数据采集与发送；3.可定义网络指令控制和设置DTU；4.支持网络查询命令；三、GFSPP03-G 参数1.处理器CPU:PHILIPS ARM7;2.GPRS 模块：MC35/39,GTM900B;3.CDMA 模块：CM320;4.数据内存：64K;5.电源电压：DC9V~36;6.工作环境温度：-30~70℃；7.电流：待机<60mA,发射<2A;8.平均功率：<2W;9.支持频段：GPRS,900/1800/1900MHz;CDMA,800MHz;10.天线接口：SMA 射频阴头；11.通讯接口：RS232：标准串口无流控；RS485:自定义接口；12.外型尺寸：120X 65X 27mm;四、GFSPP03-G 接口定义GFSPP03-G 型DTU 如右图：1.电源插座2.数据端口（RS232/485）RS232定义：2——TXD 3——RXD5——GNDRS485定义：8——RT+;9——RT-;3.GPRS 天线4.指示灯——电源指示；——设置状态指示；——数据传输指示；——DTU 在线指示；5.SIM 卡插座6.设置/运行拨码进入设置状态，先把拨码拨向SIM 卡一侧，接通电源既进入设置状态；拨码拨向另外一侧DTU 开始运行，拨号到指定IP.123456五、GFSPP03-G初始化设置在正式使用DTU之前，需要对DTU做一些初始化工作，主要包括以下主要内容：首先，进行拨号设置，通常接入网络要求DTU对接入点名称、用户名、密码和拨号进行设置，注意设置时区分输入大小写；其次，对目标IP和目标端口及协议类型进行设置，这是数据通讯的必要条件；对于没有固定IP的用户，需要先申请动态域名，以动态域名解析的方式与中心端建立网络连接；选择最有效合适的通讯方式能够提供数据通讯的效率；再次，需要对用户串口波特率进行设置，要保持DTU与用户设备串口波特率一致才能正确无误的进行数据传输；最后，根据网络情况适当设置心跳时间间隔；如有必要区分DTU还要设置不同的DTU 设备ID号。

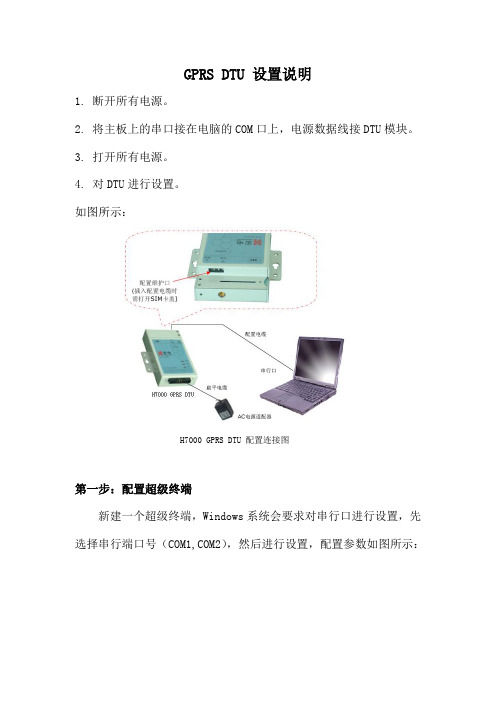

GPRS DTU 设置说明1.断开所有电源。
2.将主板上的串口接在电脑的COM口上，电源数据线接DTU模块。
3.打开所有电源。
4.对DTU进行设置。
如图所示：H7000 GPRS DTU 配置连接图第一步：配置超级终端新建一个超级终端，Windows系统会要求对串行口进行设置，先选择串行端口号（COM1,COM2），然后进行设置，配置参数如图所示：设定参数为：57600baud/8数据位/无校验位/1停止位/无数据流控制第二步：连接DTU模块启动PC的超级终端软件，按住PC键盘的空格键(SPACE) ，打开配置终端盒电源，启动H7000 GPRS 数据终端。
H7000 GPRS 终端正常工作时，PC机的超级终端屏幕上显示下图所示界面。
键入H或?，PC超级终端上显示系统主菜单。
注意：要进入H7000 DTU 配置界面，必须在DTU 设备加电之前按住PC键盘的空格键(SPACE) 不放，然后加电，直至PC机的超级终端屏幕上显示DTU界面；超级终端通信参数的速率必须设置在57600baud，尽管您已经按照后面的设置将DTU 的串口速率设置为其他数值，但要进入配置界面，超级终端通信参数的速率仍然必须设置在57600baud 。
第三步：进入参数表出现下列终端设置列表：输入正确密码后键回车，进入如下所示界面：第四步配置数据终端单元设置在DTU 参数配置菜单状态下键入2，进入数据终端参数配置界面：1.设置DTU身份识别码为真正的手机号码此号码为安装在GPRS DTU的当地SIM卡号。
2.设置本地通讯端口为中心端的通讯端口号3.控制台信息类型说明第五步：配置数据服务中心1.DSC IP地址为监测中心的IP地址地址为当地监测中心的固定IP地址。
2.DSC IP地址为监测中心的域名3.DNS 通讯端口为监测中心的通讯端口由网管分配当地中心端口号，与GPRS 数据终端所对应的数据中心服务器的通讯端口号相对应。
第六步：用户串口设置设定参数为：9600baud/8数据位/0校验位/1停止位/无流控制第七步：特殊参数设置此标识要与识别码一致。
宏电GPRS DTU配置在力控与设备进行通信时，因为地理位置的原因经常要用到GPRS DTU 进行通讯。
下面以宏电的GPRS DTU为例介绍下，GPRS DTU的设置以及在力控上的配置。
一，GPRS DTU配置1.1 DTU配置界面的登入启动PC的超级终端软件（图一），图一设置超级终端的连接端口（图二）图二以及端口的参数（图三）。
图三先按住PC键盘的空格键(SPACE)，打开DTU设备的电源启动DTU，直到出现下图所示界面。
DTU 正常进入配置时，PC机的超级终端屏幕上显示下图所示界面。
输入D，可以看到目前DTU的详细参数。
输入C对DTU的参数进行配置，密码一般是：1234。
注意：第一、要进入DTU配置界面，必须在DTU设备加电之前按住PC键盘的空格键(SPACE)不放，然后加电，直至PC机的超级终端屏幕上显示下图所示界面；第二、超级终端通信参数的速率必须设置在57600baud，尽管您已经按照后面的设置将DTU的串口速率设置为其他数值，但要进入配置界面，超级终端通信参数的速率仍然必须设置在57600baud。
1.2下面对DTU的各个参数进行说明：1. MSC设置列表:---服务代码: *99***1#---PPP用户名:---接入点名称: CMNET2. 终端设置列表:---DTU 身份识别码---本地通讯端口: 5001---在线报告时间间隔: 40---最大传输包长: 256---重连接时间间隔: 0---控制台信息类型: 1---最后包空闲时间间隔: 600---数据包分隔标识：0x003. DSC设置列表:---DSC IP地址: 211.162.72.197---DSC 域名:---网络检测时间间隔: 0 ---DSC 通讯端口: 5002---DNS IP 地址---备DSC IP地址---备DSC 通讯端口: 50034. 串口设置列表:---波特率57600---数据位: 8---停止位: 1---校验位: 无---流控: 无流控5. 特殊选项设置列表:---终端类型: 5---呼叫类型: 2方式0：只在终端类型为2时有效，当DTU有数据要发送时，如果没有配置中心的IP，将通过发短信的方式要求中心提供IP；方式1：只在终端类型为2时有效，当DTU有数据要发送时，如果没有配置中心的IP，将通过拨打电话的方式要求中心提供IP；方式2：只在终端类型为2时有效，当DTU有数据要发送时，如果配置了中心的IP，将尝试上线，如果没有配置中心的IP，将不呼叫中心，直到中心通过短信或电话拨打请求DTU上线；方式3：只在终端类型(为2时有效，此时DTU如果有数据发送将不再尝试上线，只有通过DSC呼叫，DTU 才上线；其它值为保留。
GPRS DTU使用快速上手指南GPRS DTU工作模式的网络拓扑图：1. GPRS DTU参数配置运行GPRS DTU参数设置软件V1.0.0，选择“移动服务设置”标签；设置接入点名称,(注意：GPRS网络接入点有GPRS公网APN接入点和私有APN接入点之分，公网接入点名称为cmnet，GPRS私有APN接入点须向移动公司申请，如果没有申请私有的APN之前请勿修改出厂缺省值cmnet。
)，如下图选择“DTU设置”标签设置 DTU标识，本地端口，在线报告间隔，重连接间隔。
数值由用户自行设定，如下图选择“数据中心设置”标签设置主DSC地址，主DSC端口，主DSC地址由当地用户所在网络决定。
如下图选择“串口设置”标签设置波特率，数据位，停止位，校验位。
如下图选择“特殊设置”标签设置终端类型，传输方式，DSC连接方式。
如下图其中传输方式有透明传输和协议传输两种。
在透明传输下用户可选择UDP方式、TCP方式、TCP-Stream方式、SMS-Channel方式；在协议传输下，可选择UDP-DDP方式、TCP-DDP方式点击传输方式，选择透明传输或协议传输。
如下图点击DSC连接方式，选择udp方式、tcp方式、tcp-stream方式、Sms-Channel方式，如下图2.数据服务中心DSC参数配置：打开GPRS DTU测试软件V1.0.0.点击“设置”选项，如下图点击“服务设置”，其中服务类型的选择，服务端口的设置应与DTU配置参数相一致。
设置完毕，点击“启动服务”，出现如下图所示字符启动服务3.串口软件参数配置设置波特率，数据位，停止位，校验位DAQ-8554A工作模式介绍：1. DDP协议传输下的UDP方式GPRS DTU参数配置，数据服务中心DSC参数配置，串口软件配置如上节图示。
注意：在此种传输模式下DSC连接方式为udp方式，如下图服务类型为UDP，如下图2.协议传输下的TCP-DDP方式GPRS DTU参数配置，数据服务中心DSC参数配置，串口软件配置如上节图示。
1TD220系列电力级无线通信模块（DTU）使用说明书适用型号：厦门计讯物联科技有限公司Xiamen Top-Iot Technology Co.,Ltd.TD220系列电力级无线通信模块（DTU）说明书【简称“电力DTU”】文档编号产品版本密级V2.3低产品名称：TD220系列共19页产品类型无线参数TD220GPRS 通信模块支持EGSM900/GSM1800MHz 双频，可选GSM850/900/1800/1900MHz 四频支持GSM phase 2/2+支持GPRS class 10，可选class 12TD2204G 通信模块支持TD-LTE 2600/2300MHz支持FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS目录一、术语与定义 (3)二、产品介绍 (3)1.1、产品简介 (3)1.2、典型应用 (4)三、安装说明 (4)3.1、安装条件 (4)3.2、安装步骤 (5)3.3、供电电源 (6)3.4、指示灯说明 (7)四、串口配置参数 (7)4.1、功能操作项 (7)4.2、基本配置 (9)4.3、GPRS/4G设置 (11)4.4、短信设置 (13)4.5、MODBUS设置 (14)五、短信配置参数 (16)附件一、AT命令 (16)附件二、常见问题与解决 (18)1、Power灯不亮 (18)2、Online灯不亮 (18)3、设备无法进入配置状态 (19)23一、术语与定义DTU：(Data Transfer Unit)，是专门用于将串口数据转换为IP 数据或将IP 数据转换为串口数据通过无线通信网络进行传送的无线终端设备。
SMS：短信2G：中国移动2G，中国联通2G(GPRS)和电信2G(CMDA 1X)。
3G：中国移动3G(TD-SCDMA)，中国联通3G(WCDMA)和电信3G(EVDO)。
GPRS使用配置操作手册（简易版）本手册主要是针对凌创OEM版本的GPRS DTU的建议配置使用手册。
一、安装以上图是GPRS DTU的安装图，首先我们来了解针脚排列，从上图可以看出针脚排列的顺序，将配套的串口线首先根据线序与接线端子接起来，串口线的包装袋有线序参考，以实际的线序为准，接好线后将串口线的DB9的另一端与电脑的串口相连。
二、配置超级终端我们通过超级终端（开始-所有程序-附件-通讯-超级终端）来配置DTU的参数，打开超级终端，随意为超级终端取一个名字来新建连接，如下所示：输入名称后确定后出现下面界面：在连接时使用的这两的下拉菜单选择所电脑的串口，可以通过我的电脑的属性到查看硬件里面去查看串口，选与硬件串口对应的串口就可以了。
我的电脑是com1，就从下拉菜单里面选com1，如下所示：点击确定后进入下面界面：注意：DTU的默认波特率是9600，数据位：8，停止位：1，奇偶校验：无，流控：无，对比上图的参数，我们需要将波特率配置成9600，流控配置成无，点还原为默认值就可以了。
点确定后就可以通过超级终端与GPRS的串口建立了本地连接，超级终端与串口调试助手是一样的，只不过是windows自带的而已。
三、配置DTU超级终端与DTU建立起本地串口连接后，从超级终端文本编辑区连续输入+，待返回OK后系统自动提示：enter A T! command mode!输入A T!SL,回车，提示输入用户名，回车后提示输入密码，DTU的默认用户名和密码是admin，用户名和密码输入后进入配置界面，如下所示：选择（1）、进入基本设置，这里一般通信就不需要什么配置，若需要与时间服务器同步的情况下，需要配置时间服务器等参数，这里不多累述。
请注意（5），Console Info Type，选择5进入配置界面：选择Y或者N，选择这里有什么意义呢，我们注意到在DTU于电脑的串口建立起本地连接以后，会出现打印信息，比如信号长度，连接服务器以及连接信息等相关的情况，若选择N，就不会出现这些打印信息了。
Comway WG-8020 GPS+GPRS DTU产品使用说明目录1.概述 (1)2.DTU基本技术参数 (2)3.GPS定位功能基本技术参数 (3)4.GPRS数据通信功能： (3)5.GPS DTU时钟校时功能： (4)6.GPS数据输出方式的设置： (4)A.上传GPS数据到服务器端 (4)B、从下位机读取GPS数据： (7)7.GPS数据度分格式转换为度格式： (8)1.概述北京天同诚业科技有限公司基于GPRS通信技术配合市场主流GPS模块开发的可以读取GPS定位信息的GPRS DTU WG-8020 , 主要应用于车载设备、工程机械设备、物流货物跟踪和个人定位设备等行业领域，可以通过多种方式提供GPS定位信息，同时也具备GPRS无线数据通信功能。
产品如下图所示：2.DTU基本技术参数COMWAY协议、透传协议、兼容桑荣协3.GPS定位功能基本技术参数4.GPRS数据通信功能：WG-8020 GPRS DTU具备完善的数据通信功能，支持comway协议、透传协议，并兼容桑荣和宏电协议，可以收发短信，相关的功能与WG-8010 GPRS DTU完全相同。
5.GPS DTU时钟校时功能：利用GPS定位系统的精确校时功能，WG-8020 DTU定时更新内部时钟，保证了系统时钟的误差低于200ms。
下位机可以通过AT指令（AT^CCLKC）读取DTU的内部时钟信息作为设备校时基准，如下图所示：6.GPS数据输出方式的设置：在如下图所示配置软件界面中可以设置是否向服务器端上传GPS数据。
A.上传GPS数据到服务器端当选择上传GPS数据到服务器端，需要设置通信协议，如上图可以选择的通信协议为：comway协议和透传协议。
Comway协议：Gprs通信协议设置为comway协议。
Dtu按设置的时间间隔将GPS信息发送到服务器端，安装随设备提供的comwayGPS定位软件，可以选择单点或多点的方式在地图中显示位置信息，具体如下图所示：用户如需得到GPS原始数据，可以通过comway无线串口API软件利用消息队列的方式获取，详见《comway无线串口api说明》。
宏电GPRS-DTU_H7210配置说明一、应用宏电H7000系列管理工具软件，配置DTU方法如下：1.硬件连接，配置DTU时（以RS—485为例），11和12端子接电源，2和3端子接232/485协议转换器的485端的D-/B和D+/A，232端通过USB/232转换器接入电脑的USB口。
2.DTU配置：打开H7000系列管理工具软件，参数设置如下：初始连接DTU设备时，“连接设置”菜单中，波特率选择57600，数据位8，校验位None，停止位1。
配置完后，点击“连接设备”，看连接设备是否成功。
连接成功后，如下：通道1：与DSC的通讯方式1：UDP+DDPDSC的端口1：5003（与组态王默认的端口号一直）DCS的域名1：若无固定IP，花生壳等域名解析软件申请的上位机固定域名（有免费试用的，还有付费使用的，可自行选择）。
运行参数：DTU身份识别码：可填写为手机号码（手机SIM卡必须可以访问2G的网络）调试信息：选INFO时，打开“命令交互”窗口，自动检测设备连接状态，及信号强弱：信号强弱以0—31数值表示，数值越大，信号越好。
“交互命令”检测没问题后，要把调试信息改为“OFF”。
RTU连接设置参数：波特率9600，数据位8，校验位：无，停止位1，与PLC的Modbus参数相同即可。
注意：参数配置完后，要点击“设置参数”，待参数设置成功后，要点击“重启设备”，待设备重启后，“交互命令”窗口才有效。
3.上位机要运行花生壳等域名解析软件，并保证域名解析正确。
上位机通过路由器上公网，需要做端口映射，进入路由器设置界面，在虚拟服务器内，做端口映射（5003），另外需要把上位机的IP地址设置为静态IP，如下图：二、若通讯不上可做如下测试：1.DTU的V_S和V_C是否都为1。
2.ping上位机的域名，查看能不能ping的通3.看端口号有没有映射成功：telnet 域名端口号。
ZLAN8100 GPRS DTU数传设备用户手册RS232/485转GPRS 解决方案版权©2008 上海卓岚信息科技有限公司保留所有权力ZL DUI 20140421.1.0版权©2008 上海卓岚信息科技有限公司保留所有权力版本信息对该文档有如下的修改：修改记录日期版本号文档编号修改内容2014-04-21 Rev.1 ZL DUI 201420421.1.0 发布版本所有权信息未经版权所有者同意，不得将本文档的全部或者部分以纸面或者电子文档的形式重新发布。
本文档只用于辅助读者使用产品，上海卓岚公司不对使用该文档中的信息而引起的损失或者错误负责。
本文档描述的产品和文本正在不断地开发和完善中。
上海卓岚信息科技有限公司有权利在未通知用户的情况下修改本文档。
目录1. 概述 (4)2. 功能特点 (5)3. 技术参数 (6)4. 硬件说明 (6)5. 工作模式 (7)6. 可选工作模式说明 (8)6.1 正常工作模式 (8)6.2 参数配置模式 (9)7. 使用方法 (11)8. 参数说明 (14)常规参数 (14)高级参数 (15)9. 售后服务和技术支持 (15)1.概述ZLAN8100是卓岚公司推出的一款新型的GPRS远程无线数传设备，采用嵌入式设计，内嵌TCP/IP协议栈，同时采用了功能强大的微处理芯片，配合内置看门狗，性能可靠稳定。
本产品采用的是专门为中国市场设计的2频段GSM/GPRS模块，工作频段为EGSM 900MHZ和DCS 1800MHZ。
提供标准RS232/485数据接口，可以方便的连接RTU、PLC、工控机等设备，仅需一次性完成初始化配置，用户设备就可以与数据中心通过GPRS无线网络建立连接，实现数据的全透明传输。
设备外形如图 1 ZLAN8100 GPRS DTU所示。
图 1 ZLAN8100 GPRS DTU可应用于：z 工业遥控、遥感、遥测及公共事业； z 气象数据采集； z 三防与水文监测； z 金融、车载等行业。
目录第一章产品简介 (4)1.1概述 (4)1.2产品特点 (4)1.3技术参数 (4)1.4产品外型 (5)1.5接口定义 (6)第二章安装调试 (7)2.1概述 (7)2.2 开箱 (7)2.3 安装方法 (7)2.3.1安装说明 (7)2.3.2安装SIM卡和天线 (8)2.4指示灯状态说明 (9)第三章参数设置 (10)3.1 连接设置 (10)3.2 设参软件安装及模块的参数设置 (10)3.2.1设参软件的安装 (10)3.2.2 模块的参数设置 (11)3.2.3多个DATA-6123模块的参数设置 (14)3.2.3.1多个模块连续设置 (14)3.2.3.2多个模块在不同时间进行设置 (14)3.2.4其它参数解释 (15)第四章测试 (17)第五章远程维护 (19)5.1 远程升级 (19)5.1.1概述 (19)5.1.2 通过“程序下载软件”远程升级 (19)5.2 远程读、设参 (22)5.2.1概述 (22)5.2.2软件设置 (22)5.2.3远程读参 (22)5.2.4远程设参 (24)第六章故障分析与排除 (25)版权声明：本使用说明书包含的所有内容均受版权法的保护，未经唐山平升电子技术开发有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书和部分内容进行复制和转载，不得以任何形式传播。
商标声明：为唐山平升电子技术开发有限公司的注册商标。
本文档提及的其他所有商标或注册商标，由拥有该商标的机构所有。
注意：由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
第一章产品简介1.1概述DATA-6123 GPRS DTU模块（低功耗型），采用低功耗设计，通过GPRS或短消息方式远程传输数据，特别适用于太阳能供电的监测场合，可大大减少太阳能供电成本并降低施工难度，广泛应用于气象、水文水利、地质等行业。
1.2产品特点l产品采用低功耗设计，实时在线平均电流≤10mA /12V。
l支持短消息、专线、VPN专网等多种组网方式。
l GPRS和短消息双通道传输数据。
l支持与多中心进行数据通信。
l支持数据透明传输。
l支持UDP、TCP 协议。
l支持远程升级，远程设置参数。
l内置软硬件看门狗，不死机，不掉线。
l支持各家组态软件和用户自行开发软件系统。
l采用上位机召测的数据上报方式；可扩展支持定时上报、数据变化上报等上报方式（扩展功能需定制）。
1.3技术参数l供电电源：10V～30V DC。
l串口配置：1路RS485，2路RS232。
l串口数据格式：8 位数据位，1 位停止位，校验位（奇、偶、无）可设定。
l波特率：300、600、1200、2400、4800、9600、19200（Bit/S）可选。
l通信误码：≤10-6。
1.4产品外型1.5接口定义表1：串口1引脚定义说明引脚名称功能说明1 空2 TXD 串口1(RS232)的数据发送端（DCE）3 RXD 串口1(RS232)的数据接收端（DCE）4 空5 GND 串口1(RS232)的信号地6 空7 RTS 串口1(RS232)的请求发送端（DCE）8 CTS 串口1(RS232)的清除发送端（DCE）9 空表2：串口2、串口3及其它端子定义说明端子名称功能说明1 RXD 串口2(RS232)的数据接收端2 TXD 串口2(RS232)的数据发送端3 GND 串口2(RS232)的信号地4 A 串口3(RS485)的A5 B 串口3(RS485)的B6 GND 串口3(RS485)的信号地7 V+ 电源输入正极8 V- 电源输入负极第二章安装调试2.1概述DATA-6123必须正确安装和配置方可达到设计的功能，为保证正确安装，请用户仔细阅读说明书。
注意事项：请不要带电安装。
2.2 开箱为了安全运输，DATA-6123通常需要合理的包装，当您开箱时请保管好包装材料，以便日后需要时使用。
包装包括下列组成部分：l DATA-6123GPRS DTU模块（低功耗型），1个（数量根据用户订货情况包装）。
l产品使用说明书和设参软件资料光盘（CD-ROM），1张。
l吸盘天线，1条（数量根据用户订货情况包装）。
l DATA-F001设参数据线，1条。
开箱后请清点物品数量，具体的数量与用户订货合同一致。
2.3 安装方法2.3.1安装说明安装方式：导轨式。
安装规格：标准DIN-35mm导轨。
包装，取出吸盘天线和DATA-61232、用十字螺丝刀或卡座开关，SIM卡座4、安装吸盘天线。
、将SIM卡放人卡座，然后安装到模块中。
产品使用时，需安装引出箱体并固定到适2.4指示灯状态说明在DATA-6123的面板上有六个LED指示灯，说明如下。
表3 ：LED指示灯说明指示灯名称工作状态显示说明RUN 工作状态/信号质量见表4ALM 保留保留SYN 数据同步无线网络正在进行数据接收、发送。
NET 上网指示模块上网RXD 数据接收指示串口正在接收数据TXD 数据发送指示串口正在发送数据表4：产品状态说明顺序现象模式1 RUN绿灯等间隔快闪(周期:200ms) BOOT运行2 RUN绿灯不等间隔闪烁(周期:500ms，亮20ms，灭480ms)模块运行正常, 未获取信号质量。
3 RUN红灯等间隔慢闪(周期:1s) 模块运行正常, 信号质量差。
4 RUN绿灯等间隔慢闪(周期:1s)模块运行正常, 信号质量正常。
SYN指示灯等间隔灯闪烁(周期1.2S)没有安装SIM卡或者正在搜索、注册网络。
SYN指示灯常灭模块未开机或模块处于睡眠模式5SYN指示灯闪烁（周期：0.5S左右，亮0.5S，灭：25mS）模块进行数据传输6 NET指示灯亮已经上网7 NET指示灯以0.5秒为周期快速闪烁与中心建立连接，正在认证（B型）。
8 NET指示灯以1秒为周期慢速闪烁已经与搭建系统建立连接9 RXD指示灯闪烁串口正在接收数据10 TXD指示灯闪烁串口正在发送数据DC10V~30V 电源连接DATA-6123的V+和V-设参软件安装及模块的参数设置，开软件3.2.2 模块的参数设置l 点击 按钮：出现如下界面：:读出参数●按左上侧索引，对串口、协议两项依次进行设置。
时间、调试、状态项为系统自动生成，客户无需进行设置。
需要用户进行设置的参数，标注使用红色的标识“●和★”；无需设置的参数，使用绿色的标识“●和★”。
●串口★B型串口占用超时：表示DATA-6123将命令从指定串口发出后，等待现场设备回应的时间。
默认2000毫秒，用户一般不需要重新设置。
★直通串口：指与现场设备相连所用的串口。
根据实际需要，对串口1、串口2、串口3进行选择。
串口参数★波特率：指通讯串口的波特率，300、600、1200、2400、4800、9600、19200（Bit/S）可选，默认为9600。
★校验位：指通讯串口的校验方式，无校验、奇校验、偶校验，默认为无校验。
★数据位：指通讯串口的数据位，取值5、6、7、8，默认为8。
★停止位：指通讯串口的停止位，取值1、2，默认为1。
★串口成帧超时：模块采用超时法接收计算机或远程设备的数据，串口成帧超时为各种波特率下，认为数据已成为一帧的等待超时时间。
默认30毫秒，建议设置为30~90毫秒。
以上参数设置完毕，进入如下操作：●点击中的“协议”，出现如下界面：★协议类型：平升协议、山西协议、浙江协议、透明协议、宏电协议。
用户根据自己的具体情况选择。
★工作模式：UDP、TCP、纯短信。
★心跳间隔：在DATA-6123GPRS传输模块长时间没有进行数据传输的情况下，GPRS 网络会自动切断与中心平台的连接，为保持模块与上位机的连接，模块要定时的给上位机发送数据包，发送数据包的时间一般默认为120毫秒，此参数与当地的网络平台有关。
★重启间隔：DATA-6123若长时间未接到上位机发送的数据会自动重启，默认180秒。
★系统识别码：搭建无线通信网络的系统密码。
该网络中所有模块和上位机软件都使用相同的系统密码，默认：123456。
（平升协议）★本机号码：DATA-6123使用的SIM卡卡号。
★中心设置★远程号码：移动专线、公网专线工作模式时，远程号码默认为00000000001；IP地址：用户服务器或者计算机登陆INTERNET所用的固定IP地址。
VPN专网工作模式时，远程号码为与DATA-6123模块通信的远端GPRS数据传输模块使用的SIM卡卡号；IP地址：SIM卡绑定的固定IP地址。
★上报方式：不主动上报、GPRS主动上报、SMS主动上报。
Ø不主动上报：没有数据发送时，DATA-6123关闭串口，以降低功耗，只能等待上位机召测。
Ø主动上报：没有数据发送时，串口一直开放等待数据，除了上位机召测外，传输数据的变化或者定时发送时均可上报，但功耗会增加1-2mA 。
★ 连接状态：DATA-6123与上位机连接的连接状态。
★ 统一端口：计算机在局域网路由器上开设的端口，与软件配置中的端口号一致。
★ 使用多端口上报：DATA-6123支持同时向4个中心上报数据，每个中心均可设置不同的端口号。
若只有一个上报中心，用户不需设置此参数。
● 以上参数设置完毕，点击 按钮 ，参数设置成功。
备注：界面右下方 项， 供厂家出厂调试用，用户无需设置。
3.2.3多个DATA-6123模块的参数设置 3.2.3.1多个模块连续设置对多个DATA-6123模块连续设置参数时，在不关闭上一个已经设好数据的设参软件的情况下，将下一个模块先装好SIM 卡和吸盘天线，然后接通符合规格的电源（注意：切勿在接通电源后安装SIM 卡，否则将造成模块损坏）。
将模块的“本机号码”在设参软件上进行修改，点击 即可。
备注：除“本机号码“外，如有其它参数不同，应做相应修改。
3.2.3.2多个模块在不同时间进行设置多个模块在不同时间进行参数设置时，可将前面已经设好的参数●点击 按钮，生成文件，将下一个模块先装好SIM 卡和吸盘天线，然后接通符合规格的电源（注意：切勿在接通电源后安装SIM 卡，否则将造成模块损坏）。
点击 按钮，选定已生成的文件，将模块的“本机号码”在设参软件上进行修改，点击 按钮即可。
备注：除“本机号码“外，如有其它参数不同，应做相应修改。
写入参数 高级模式 导出数据 写入参数 导入数据 写入参数3.2.4其它参数解释说明：中的时间、调试、状态项为系统自动生成，客户无需进行设置，以下旨在对各项参数做出解释。
● 点击中的“时间”，出现如下界面：★ 时钟：显示当前时间，系统自动生成。
● 点击中的“调试”，出现如下界面：★打印信息：默认关闭★参数有效标志：选择“参数有效”或“复位所有参数”。
