压铸常见缺陷的改善方法

常见压铸件缺陷解决方法
压铸是一种常见的金属零件生产方法，其中常见的缺陷包括气孔、气泡、冷隔、热裂、热蚀等。

下面是一些常见压铸件缺陷的解决方法。

1.气孔：气孔是压铸件常见的缺陷，主要由于铸件内部的空气未能完
全排出导致。

解决方法包括增加铸件设计中的浇口和通气孔，增加浇注压
力和速度，增加模具的散热能力，增加浇注温度，减小合金的含气量等。

2.气泡：气泡是指由铸件中的气体引起的表面或内部的空洞。

解决方
法包括优化模具设计，提高浇注速度和压力，使用合适的合金成分，减小
金属液中的气体含量等。

3.冷隔：冷隔是铸件中金属流动不畅导致的缺陷，主要表现为局部充
填不良或填充不均匀。

解决方法包括优化模具设计，增加浇注温度和压力，增加金属液的流动性，提高模具的加热温度等。

4.热裂：热裂是因为压铸件在冷却过程中产生的内应力超过材料的强
度而导致的裂纹。

解决方法包括优化模具设计，控制浇注温度和速度，采
用合适的冷却方式，控制模具的冷却速率等。

5.热蚀：热蚀是因为金属在高温下与模具相互反应而导致的表面缺陷。

解决方法包括优化模具设计，合理控制浇注温度和压力，增加模具涂层的
抗热蚀性能，减小模具与铸件的接触面积等。

除了以上常见的缺陷，压铸件还可能出现其他一些问题，比如尺寸偏差、变形等。

解决这些问题的方法包括优化模具结构，调整压铸工艺参数，控制压铸机的力和速度，使用合适的合金材料等。

总的来说，解决压铸件缺陷的方法需要综合考虑材料、模具设计、工艺参数等多个因素，通过不断的实验和改进来提高铸件的质量。

压铸件常见缺陷及解决办法
1、尖角缺陷：表现为在压铸件的边缘和表面出现尖利的角，其
原因是模具的固定不牢，模具合模前没有铂精加光等操作，模具和表
面间的空隙较大，导致铸件连续流和溅射的金属物料的冷凝无法完全
填充到模具内。

解决办法是在压铸件的模具制作中要注意模具的固定，还要在合模前进行铂精加光，使模具缝隙尽量控制在最小。

2、翘曲缺陷：表现为铸件胚体过大或模具设计不当，导致部分
孔表面被填充的金属物料过度凝固后发生变形。

解决办法是提高铸件
的成型质量，在模具设计时应注意做到模具中高低正常，同时要增加
相应的引流装置，降低铸件表面在压铸过程中的温度，减少物料凝固
时间。

3、凹槽缺陷：表现为压铸件内壁或内孔出现浅深不均、粗糙凹槽，一般出现在内壁与模穴孔面间，其原因是模具合模时并未完全排
除空气，另外铸件内孔口位、形喉与内壁模穴间距过大，空气中的熔
融物料的细沙子难以充分清除也会导致此缺陷的产生。

解决办法是采
取真空压铸成型，即采用真空室和真空阀将空气真空，以消除空气；
另外应改变合模方式和模具设计，减少内孔口位与形喉与内壁模穴间距。

常见压铸件缺陷及解决方法常见的压铸件缺陷包括疏松、气孔、烧结、裂纹、砂眼等。

下面将对这些缺陷进行逐一解释，并提供相应的解决方法。

1.疏松：疏松是由于熔融金属凝固时形成的气体或未熔化的固体杂质在压铸件内部形成气孔而导致的。

疏松不仅会降低压铸件的强度和硬度，还会引起气门席位不密封、变形等问题。

解决方法包括合理选择冷料铸造工艺、提高铸型制备技术、优化压铸工艺参数等。

2.气孔：气孔是由于熔金属在充型过程中，未排出液态金属中的气体而形成的。

气孔通常呈现为孔洞状，会严重影响压铸件的表面质量和机械性能。

解决方法包括改善金属液的质量、提高模具排气性能、优化压铸工艺参数、采用真空压铸等。

3.烧结：烧结是指在压铸过程中，由于金属在高温高压条件下与模具接触过久而发生的表面热蚀伤。

烧结会引起表面孔洞、氧化和金属元素丢失等问题。

解决方法包括使用合适的模具材料、降低模具温度、缩短冷却时间等。

4.裂纹：压铸件中的裂纹可以是细小的微裂纹，也可以是较大的结构性裂纹。

裂纹会导致压铸件的破坏、漏气和泄漏等问题。

解决方法包括增加浇注系统的冷却时间、提高模具的强度和刚度、优化压铸工艺参数等。

5.砂眼：砂眼是因为铸件表面存在颗粒状材料，如砂粒等而形成的凹陷或凸起。

砂眼会影响压铸件的美观性和表面质量。

解决方法包括优化型腔冷却系统、提高浇注系统的冷却时间、改善铸型制备工艺等。

总的来说，要解决常见的压铸件缺陷，需要从改善熔融金属的质量、优化模具设计和制备工艺、调整压铸工艺参数等多个方面入手。

此外，还需要采用适当的检测手段，如金相分析、X射线检测、超声波检测等，对压铸件进行质量检验，及时排除可能存在的缺陷。

压铸件常见缺陷及改善对策压铸件是常用的金属制造工艺之一，用于制造各种产品，如汽车零件、电子设备外壳等。

然而，压铸件在制造过程中往往会出现一些常见的缺陷，例如气孔、缩松、热裂纹等。

为了提高压铸件的质量，需要采取适当的改善对策。

首先，气孔是压铸件中常见的缺陷之一、这主要是由于金属液中溶解的气体在凝固时无法完全排除，导致气孔形成。

改善对策包括以下几个方面：1.改善炉内冶炼过程：合理调节熔化温度和熔化时间，增加金属液中的液体相和气体相之间的接触时间，有助于气体的溶解和脱除。

2.调节压铸机参数：增加射压和射速，可以改善金属液流动性，减少气体残留的可能性。

3.优化压铸模具结构：设计合理的浇口和废渣口，有利于气体的排除，减少气孔的生成。

其次，缩松是另一个常见的缺陷。

缩松是指压铸件中因内部金属液冷却不均匀而形成的孔洞或松散区域。

改善对策包括以下几个方面：1.控制金属液的冷却速度：通过调整铸型温度、浇注温度和浇注速度等参数，使金属液冷却均匀，减少缩松的可能性。

2.优化浇口和冷却系统：设计合理的浇口和冷却系统，有利于金属液的流动和冷却，减少缩松的生成。

3.采用适当的金属合金：一些合金具有较好的流动性和凝固性，能够减少缩松的产生。

最后，热裂纹是压铸件常见的缺陷之一、这是由于金属在冷却过程中由于内部应力过大而发生裂纹。

改善对策包括以下几个方面：1.控制冷却速率：通过调节冷却速率，使金属在冷却过程中应力得到释放，减少热裂纹的发生。

2.优化模具设计：设计合理的模具结构，减少金属液在冷却过程中的应力集中，可以减少热裂纹的生成。

3.采用合适的退火工艺：通过合适的退火工艺，使金属在冷却过程中应力得到释放，减少热裂纹的发生。

总之，压铸件常见的缺陷包括气孔、缩松和热裂纹等，需要采取一系列的改善对策来提高压铸件的质量。

通过优化工艺参数、改善模具设计和采用合适的金属合金，可以减少这些缺陷的发生，并提高压铸件的品质。

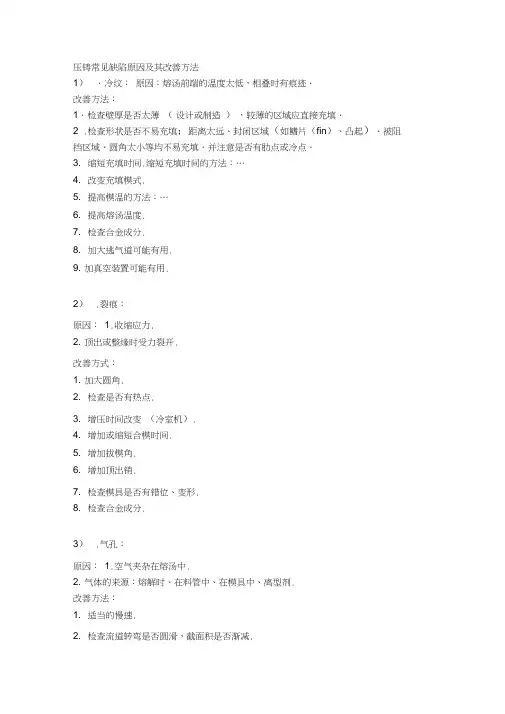

压铸常见缺陷原因及其改善方法1）．冷纹：原因：熔汤前端的温度太低，相叠时有痕迹．改善方法：1．检查壁厚是否太薄（设计或制造），较薄的区域应直接充填．2 .检查形状是否不易充填；距离太远、封闭区域（如鳍片（fin）、凸起）、被阻挡区域、圆角太小等均不易充填．并注意是否有肋点或冷点．3. 缩短充填时间.缩短充填时间的方法：…4. 改变充填模式.5. 提高模温的方法：…6. 提高熔汤温度.7. 检查合金成分.8. 加大逃气道可能有用.9. 加真空装置可能有用.2）.裂痕：原因：1.收缩应力.2. 顶出或整缘时受力裂开.改善方式：1. 加大圆角.2. 检查是否有热点.3. 增压时间改变（冷室机）.4. 增加或缩短合模时间.5. 增加拔模角.6. 增加顶出销.7. 检查模具是否有错位、变形.8. 检查合金成分.3）.气孔：原因：1.空气夹杂在熔汤中.2. 气体的来源：熔解时、在料管中、在模具中、离型剂.改善方法：1. 适当的慢速.2. 检查流道转弯是否圆滑，截面积是否渐减.3. 检查逃气道面积是否够大，是否有被阻塞，位置是否位於最后充填的地方.4．检查离型剂是否喷太多，模温是否太低．5．使用真空．4) ．空蚀：原因：因压力突然减小，使熔汤中的气体忽然膨胀，冲击模具，造成模具损伤．改善方法：流道截面积勿急遽变化．5) ．缩孔：原因：当金属由液态凝固为固态时所占的空间变小，若无金属补充便会形成缩孔．通常发生在较慢凝固处．改善方法：1．增加压力．2．改变模具温度．局部冷却、喷离型剂、降低模温、．有时只是改变缩孔位置，而非消缩孔．6) ．脱皮：原因：1．充填模式不良，造成熔汤重叠．2．模具变形，造成熔汤重叠．3．夹杂氧化层．改善方法：1．提早切换为高速．2．缩短充填时间．3．改变充填模式，浇口位置，浇口速度．4．检查模具强度是否足够．5．检查销模装置是否良好．6．检查是否夹杂氧化层．7) ．波纹：原因：第一层熔汤在表面急遽冷却，第二层熔汤流过未能将第一层熔解，却又有足够的融合，造成组织不同．改善方法：1．改善充填模式．2．缩短充填时间．8) ．流动不良产生的孔：原因：熔汤流动太慢、或是太冷、或是充填模式不良，因此在凝固的金属接合处有孔．改善方法：1．同改善冷纹方法．2．检查熔汤温度是否稳定．3．检查模具温充是否稳定．9) ．在分模面的孔：原因：可能是缩孔或是气孔．改善方法：1．若是缩孔，减小浇口厚度或是溢流井进口厚度．2．冷却浇口．3．若是气孔，注意排气或卷气问题．10) ．毛边：原因：1．锁模力不足．2．模具合模不良．3．模具强度不足．4．熔汤温度太高．11) ．缩陷：原因：缩孔发生在压件表面下面．改善方法：1．同改善缩孔的方法．2．局部冷却．3．加热另一边．12) ．积碳：原因：离型剂或其他杂质积附在模具上．改善方法：1．减小离型剂喷洒量．2．升高模温．3 •选择适合的离型剂.4 •使用软水稀释离型剂.13) .冒泡：原因：气体卷在铸件的表面下面. 改善方式：1. 减少卷气(同气孔).2. 冷却或防低模温.14) .粘模：原因：1.锌积附在模具表面.2.熔汤冲击模具，造成模面损坏. 改善方法：1. 降低模具温度.2. 降低划面粗糙度.3. 加大拔模角.4. 镀膜.5. 改变充填模式.6. 降氏浇口速度.引言：在纯铝中加入一些金属或非金属元素所熔制的铝合金是一种新型的合金材料，由于其比重小，比强度高，具有良好的综合性能，因此被广泛用于航空工业、汽车制造业、动力仪表、工具及民用器具制造等方面。

产生原因分析判断及解决办法1、金属液浇注温度低或模具温度低；2、合金成分不符合标准，流动性差；3、金属液分股填充，熔合不良；4、浇口不合理，流程太长；5、填充速度低或排气不良；6、压射比压偏低。

1、产品发黑，伴有流痕。

适当提高浇注温度和模具温度；2、改变合金成分，提高流动性；3、烫模件看铝液流向，金属液碰撞产生冷隔出现一般为涡旋状，伴有流痕。

改进浇注系统，改善内浇口的填充方向。

另外可在铸件边缘开设集渣包以改善填充条件；4、伴有远端压不实。

更改浇口位置和截面积，改善排溢条件，增大溢流量；5、产品发暗，经常伴有表面气泡。

提高压射速度，6、铸件整体压不实。

提高比压（尽量不采用）。

缺陷1 ---- 冷隔缺陷现象：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。

其他名称：冷接（对接）缺陷2 ---- 擦伤其他名称：拉伤、拉痕、粘模伤痕缺陷现象：顺着脱模方向，由于金属粘附，模具制造斜度太小而造成铸件表面的拉伤痕迹，严重时成为拉伤面甚至产生裂纹。

产生原因 分析判断及解决办法 1、型芯、型壁的铸造斜度太小或出现倒斜度； 2、型芯、型壁有压痕； 3、合金粘附模具；4、铸件顶出偏斜，或型芯轴线偏斜；5、型壁表面粗糙；6、涂料常喷涂不到；7、铝合金中含铁量低于0.6%； 8、合金浇注温度高或模具温度太高；9、浇注系统不正确， 直接冲击型壁或型芯 ； 10、填充速度太高；11、型腔表面未氮化。

1、产品一般拉出亮痕，不起毛。

修正模具，保证制造斜度； 2、产生拉毛甚至拉裂。

打光压痕、更换型芯或焊补型壁； 3、拉伤起毛。

抛光模具； 4、单边大面积拉伤，顶出时有异声修正模具结构； 5、拉伤为细条状，多条。

打磨抛光表面； 6、模具表面过热，均匀粘铝。

涂料用量薄而均匀，不能漏喷涂料； 7、型腔表面粘附铝合金。

适当增加含铁量至0.6~0.8%；8、型腔表面粘附铝合金，尤其是内浇口附近。

常见压铸件缺陷解决方法压铸件是一种常用的金属制造工艺，常见的缺陷包括炸漏、气孔、缩松、错型、夹杂物等。

针对这些常见的压铸件缺陷，可以采取以下解决方法。

首先，针对炸漏问题，可以从以下几个方面解决。

首先，可以对铸件结构进行优化设计，通过增加或调整料斗口以及压铸型腔等措施，避免或减少高温金属液体和气体的直接接触，从而减少炸漏的发生。

其次，可以通过提高压铸参数，如提高注射速度、提高注射压力等，增强金属流动性，减少气体残留。

此外，还可以采用适当的工艺措施，如喷水降温、选用耐火材料等，减少温度梯度造成的热应力，减少炸漏的发生。

其次，针对气孔问题，可以从以下几个方面解决。

首先，可以通过优化喷嘴造型和增加压铸过程中的温度控制来改善金属的流动性，从而减少气体的残留。

其次，可以通过改变浇注方式和提高压铸参数来改变金属的流动路径，减少气孔的形成。

另外，要注意压铸型腔的排气问题，通过合理设置和调整排气装置来排除气孔。

再次，针对缩松问题，可以从以下几个方面解决。

首先，可以通过优化铸件结构设计，减少厚度梯度，避免出现过薄或过厚的部位，从而减少缩松的产生。

其次，可以通过增加冷却时间和降低冷却速度，使金属更充分地凝固和压实，减少缩松的发生。

此外，还可以通过合理控制铸造温度和压铸参数，调整金属流动性，减少缩松的形成。

此外，针对错型问题，可以从以下几个方面解决。

首先，可以通过优化压铸工艺参数，如增加注射速度、增加压力等，使金属流动性更好，减少错型的发生。

其次，可以通过改变喷嘴和模具的设计，减少或避免金属漏流，避免错型的产生。

另外，还可以通过改善铸型材料和涂料的性能，提高涂覆性能和附着力，减少错型的发生。

最后，针对夹杂物问题，可以从以下几个方面解决。

首先，可以通过加强金属的净化处理，如增加过滤装置、净化金属液、控制铸件质量等，减少夹杂物的产生。

其次，可以通过加强压铸模具的清洁和维护，防止杂质进入，减少夹杂物的形成。

另外，还可以通过优化施工工艺，增加金属流动路径，减少流动阻力，减少夹杂物的带入。

常见压铸件缺陷解决方法常见压铸件缺陷解决方法苏州金澄精密铸造有限公司是一家压铸制造和精密加工企业，公司专业从事通讯、汽车零部件的压铸、精密加工项目。

并且金澄是苏州市压铸协会理事单位，拥有行业内领先的技术研发中心。

下面金澄为你讲解压铸件的常见缺陷和解决方法。

1、冷纹（水纹）：原因：熔汤前端的温度太低，相迭时有痕迹。

改善方法：（1）、检查壁厚是否太薄（设计或制造）较薄的区域应直接充填；（2）、检查形状是否不易填充；距离太远、封闭区域（如鳍片、凸起）；（3）、缩短填充时间（4）、改变填充模式2、裂痕（裂纹）原因：（1）、收缩应力；（2）、顶出或整缘时受力裂开；（3）、模具表面裂开。

改善方式：（1）、加大圆角；（2）、检查是否有热点；（3）、增压时间改变（冷室机）；（4）、增加或缩短合模时间；3、气孔（砂孔）原因：（1）、空气夹杂在熔汤中；（2）、气体的来源：溶解时、在料管中、在模具中、离型剂；（3）、压射力不足，材质疏松；改善方法：（1）、适当的慢速；（2）、气体的`来源：溶解时、在料管中、在模具中、离型剂；（3）、检查逃气道面积是否有被阻塞，位置是否位于最后填充的地方。

4、波纹（流痕）原因：第一层熔汤在表面急遽冷却，第二层熔汤流过未能将第一层熔解，却又有足够的融合，造成组织不同。

改善方法：（1）、改善填充模式；（2）、缩短填充时间；5、毛边原因：（1）、锁模力不足；（2）、模具合模不良；（3）、模具强度不足；改善方法：（1）、同改善缩孔的方法；（2）、局部冷却；（3）、加热另一边；6、积碳:原因:离型剂或其它杂质积附在模具上.改善方法:（1）、减小离型剂喷洒量.；（2）、升高模温；（3）、选择适合的离型剂.；（4）、使用软水稀释离型剂.7、起泡:原因:气体卷在铸件的表面下面.改善方式: （1）、减少卷气(同气孔).；（2）、冷却或防低模温；8、黏膜:原因:（1）、锌，铝，镁积附在模具表面；（2）、熔汤冲击模具,造成模面损坏.改善方法:（1）、降低模具温度；（2）、降低划面粗糙度.；（3）、加大拔模角.；（4）、镀膜.；（5）、改变充填模式.；（6）、降低浇口速度；压铸件最常见的缺陷2017-03-22 08:54 | #2楼压铸件目前广泛应用于各种装饰方面，如家具配件、建筑装饰、浴室配件、灯饰零件、玩具、领带夹、皮带扣、各种金属饰扣等，因此对铸件表面质量要求较高，同时要求有良好的表面处理性能。

压铸常见缺陷原因及其改善方法1)．冷紋：原因：熔汤前端的温度太低，相叠时有痕迹．改善方法：1．检查壁厚是否太薄(設計或制造) ，较薄的区域应直接充填．2．检查形狀是否不易充填;距离太远、封閉区域(如鳍片(fin) 、凸起) 、被阻挡区域、圆角太小等均不易充填．並注意是否有肋点或冷点．3．缩短充填时间．缩短充填时间的方法：…4．改变充填模式．5．提高模温的方法：…6．提高熔汤温度．7．检查合金成分．8．加大逃气道可能有用．9．加真空裝置可能有用．2)．裂痕：原因：1．收缩应力．2．頂出或整缘时受力裂开．改善方式：1．加大圆角．2．检查是否有热点．3．增压时间改变(冷室机)．4．增加或缩短合模时间．5．增加拔模角．6．增加頂出銷．7．检查模具是否有錯位、变形．8．检查合金成分．3)．气孔：原因：1．空气夾杂在熔汤中．2．气体的来源：熔解时、在料管中、在模具中、离型剂．改善方法：1．适当的慢速．2．检查流道转弯是否圆滑，截面积是否渐減．3．检查逃气道面积是否够大，是否有被阻塞，位置是否位於最后充填的地方．4．检查离型剂是否噴太多，模温是否太低．5．使用真空．4)．空蚀：原因：因压力突然減小，使熔汤中的气体突然膨胀，冲击模具，造成模具損伤．改善方法：流道截面积勿急遽变化．5)．缩孔：原因：当金属由液态凝固为固态时所占的空间变小，假设无金属补充便会形成缩孔．通常发生在较慢凝固处．改善方法：1．增加压力．2．改变模具温度．局部冷却、噴离型剂、降低模温、．有时只是改变缩孔位置，而非消缩孔．6)．脫皮：原因：1．充填模式不良，造成熔汤重叠．2．模具变形，造成熔汤重叠．3．夾杂氧化层．改善方法：1．提早切換为高速．2．缩短充填时间．3．改变充填模式，浇口位置，浇口速度．4．检查模具強度是否足夠．5．检查銷模裝置是否良好．6．检查是否夾杂氧化层．7)．波紋：原因：第一层熔汤在外表急遽冷却，第二层熔汤流過未能将第一层熔解，却又有足夠的融合，造成組织不同．改善方法：1．改善充填模式．2．缩短充填时间．8)．流动不良产生的孔：原因：熔汤流动太慢、或是太冷、或是充填模式不良，因此在凝固的金属接合处有孔．改善方法：1．同改善冷紋方法．2．检查熔汤温度是否稳定．3．检查模具温充是否稳定．9)．在分模面的孔：原因：可能是缩孔或是气孔．改善方法：1．假设是缩孔，減小浇口厚度或是溢流井进口厚度．2．冷却浇口．3．假设是气孔，注意排气或捲气問题．10)．毛边：原因：1．鎖模力缺乏．2．模具合模不良．3．模具強度缺乏．4．熔汤温度太高．11)．缩陷：原因：缩孔发生在压件外表下面．改善方法：1．同改善缩孔的方法．2．局部冷却．3．加热另一边．12)．积碳：原因：离型剂或其他杂质积附在模具上．改善方法：1．减小离型剂喷洒量．2．升高模温．3．选择适合的离型剂．4．使用软水稀釋离型剂．13)．冒泡：原因：气体捲在铸件的外表下面．改善方式：1．減少捲气(同气孔)．2．冷却或防低模温．14)．粘模：原因：1．鋅积附在模具外表．2．熔汤冲击模具，造成模面损坏．改善方法：1．降低模具温度．2．降低划面粗糙度．3．加大拔模角．4．镀膜．5．改变充填模式．6．降氏浇口速度．引言：在纯铝中参加一些金属或非金属元素所熔制的铝合金是一种新型的合金材料，由于其比重小，比强度高，具有良好的综合性能，因此被广泛用于航空工业、汽车制造业、动力仪表、工具及民用器具制造等方面。

压铸件常见缺陷及解决办法
一、压铸件缺陷
1、压铸凹痕：压铸凹痕是指在压铸后件表面出现的凹痕或沟等处的缺陷。

2、拉伤表面：这种缺陷是指当件拉伸出模后，件毛刺或表面斑点等特
征缺陷。

3、起火晶：起火晶是指压铸件中凝固过程中熔料里存在的大量小气泡
缺陷。

4、压型：这种缺陷是指模具中几个竖向型腔偏移位置，影响压铸件内
部夹紧、定位等缺陷。

二、解决办法
1、压铸凹痕：首先要检查有没有流淌痕或模具内应有的空气渗入，来
找出原因，同时要及时修整和修复模具。

2、拉伤表面：要检查压铸模具表面的震动是否合理，如果表面粗糙可
以适当采用打磨，以降低拉伤表面。

3、起火晶：保证熔料温度合适，及时移动和改变拳头垫针，使熔料流
动均匀；改进圠充，减少浪涌现象；改变压力以降低小气泡形成的机会；合理的检查温度之间的差异。

4、压型：检查模具的型腔，确保它们定位准确，消除产品的分离现象；合理更换冷却介质等以降低成型环境的温度差异。

一、铸件表面有花纹，并有金属流痕迹生原因：1、通往铸件进口处流道太浅。

2、压射比压太大，致使金属流速过高，引起金属液的飞溅。

调整方法：1、加深浇口流道。

2、减少压射比压。

二、铸件表面有细小的凸瘤产生原因：1、表面粗糙。

2、型腔内表面有划痕或凹坑、裂纹产生。

调整方法：1、抛光型腔。

2、更换型腔或修补。

三、铸件表面有推杆印痕，表面不光洁，粗糙产生原因：1、推件杆（顶杆）太长；2、型腔表面粗糙，或有杂物。

调整方法：1、调整推件杆长度。

2、抛光型腔，清除杂物及油污。

四、铸件表面有裂纹或局部变形产生原因：1、顶料杆分布不均或数量不够，受力不均：2、推料杆固定板在工作时偏斜，致使一面受力大，一面受力小，使产品变形及产生裂纹。

3、铸件壁太薄，收缩后变形。

调整方法：1、增加顶料杆数量，调整其分布位置，使铸件顶出受力均衡。

2、调整及重新安装推杆固定板。

五、压铸件表面有气孔产生原因：1、润滑剂太多。

2、排气孔被堵死，气孔排不出来。

调整方法：1、合理使用润滑剂。

2、增设及修复排气孔，使其排气通畅。

六、铸件表面有缩孔产生原因：压铸件工艺性不合理，壁厚薄变化太大。

金属液温度太高。

调整方法：1、在壁厚的地方，增加工艺孔，使之薄厚均匀。

2、降低金属液温度。

七、铸件外轮廓不清晰，成不了形，局部欠料产生原因：1、压铸机压力不够，压射比压太低。

2、进料口厚度太大；3、浇口位置不正确，使金属发生正面冲击。

调整方法：1、更换压铸比压大的压铸机；2、减小进料口流道厚度；3、改变浇口位置，防止对铸件正面冲击。

八、铸件部分未成形，型腔充不满产生原因：1、压铸模温度太低；2、金属液温度低；3、压机压力太小，4、金属液不足，压射速度太高；5、空气排不出来。

调整方法：1、2、提高压铸模，金属液温度；3、更换大压力压铸机。

4、加足够的金属液，减小压射速度，加大进料口厚度。

九、压铸件锐角处充填不满产生原因：1、内浇口进口太大；2、压铸机压力过小；3、锐角处通气不好，有空气排不出来。

常见压铸件缺陷解决方法一、流痕（条纹）：特征：铸件表面上呈现与金属液流动方向相一致的，用手感觉得出的局部下陷光滑纹路。

此缺陷无发展方向，用抛光法能去处。

原因：（流动性问题）1、两股金属流不同步充满型腔而留下的痕迹2、模具温度太低3、填充速度太高4、涂料用量过多排除措施：1、调整内浇口截面积或位置2、调整模具温度，增大溢流槽3、适当调整填充速度以改变金属液填充型腔的流态4、涂料使用薄而均匀二、冷隔（冷接、对接），水纹特征：温度较低的金属流互相对接但未熔合而出现的缝隙，呈不规则的线形，有穿透的和不穿透的两种，在外力的作用下有发展的趋势。

原因：（流动性问题）1、金属液浇注温度低或模具温度低。

2、合金成分不符合标准，流动性差。

3、金属液分股填充，熔合不良。

4、浇口不合理，流程太长。

5、填充速度低或排气不良。

6、比压偏低。

排除措施：1、适当提高浇注温度和模具温度。

2、改变合金成分，提高流动性。

3、改进浇注系统，加大内浇口速度，改善填充条件。

4、改善排溢条件，增大溢流量。

5、提高压射速度，改善排气条件。

6、提高比压三、擦伤（粘模伤痕）特征:顺着脱模方向，由于金属粘附,模具制造斜度太小而造成铸件表面的拉伤痕迹, 严重时成为拉伤面。

产生原因：（粘着现象）1、型芯、型壁的铸造斜度太小或出现倒斜度。

2、型芯、型壁有压伤痕。

3、合金粘附模具。

4、铸件顶出偏斜，或型芯轴线偏斜。

5、型壁表面粗糙。

6、涂料常喷涂不到。

7、铝合金中含铁量低于0.6%。

排除措施：1、修正模具，保证制造斜度。

2、打光压痕。

3、合理设计浇注系统，避免金属流对冲型芯、型壁，适当降低填充速度。

4、修正模具结构。

5、打光表面。

6、涂料用量薄而均匀，不能漏喷涂料。

7、适当增加含铁量至0・6〜0・8%。

四、凹陷（缩陷、塌边）特征：铸件平滑表面上出现的凹瘪的部分，其表面呈自然冷却状态。

产生原因：（模具设计、环境问题）1、铸件结构设计不合理，有局部厚实部位，产生热节。

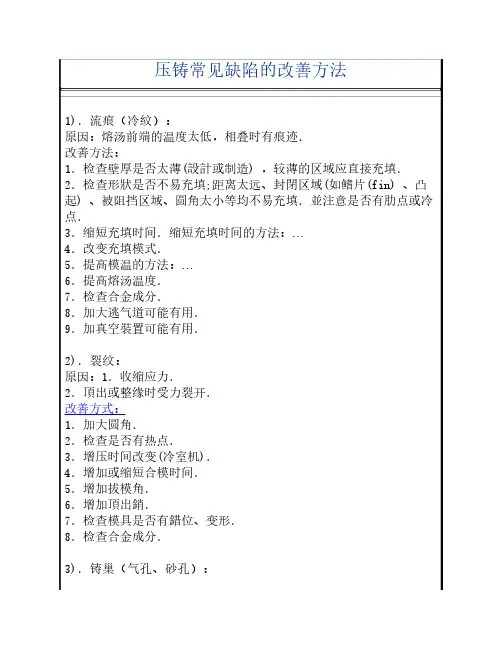

压铸常见缺陷的改善方法1).冷紋：原因：熔汤前端的温度太低，相叠时有痕迹.改善方法：1.检查壁厚是否太薄(設計或制造)，较薄的区域应直接充填.2.检查形狀是否不易充填;距离太远、封閉区域(如鳍片(fin)、凸起)、被阻挡区域、圆角太小等均不易充填.並注意是否有肋点或冷点.3.缩短充填时间.缩短充填时间的方法：…4.改变充填模式.5.提高模温的方法：…6.提高熔汤温度.7.检查合金成分.8.加大逃气道可能有用.9.加真空裝置可能有用.2).裂痕：原因：1.收缩应力.2.頂出或整缘时受力裂开.改善方式：1.加大圆角.2.检查是否有热点.3.增压时间改变(冷室机).4.增加或缩短合模时间.5.增加拔模角.6.增加頂出銷.7.检查模具是否有錯位、变形.8.检查合金成分.3).气孔：原因：1.空气夾杂在熔汤中.2.气体的来源：熔解时、在料管中、在模具中、离型剂.改善方法：1.适当的慢速.2.检查流道转弯是否圆滑，截面积是否渐減.3.检查逃气道面积是否够大，是否有被阻塞，位置是否位於最后充填的地方.4.检查离型剂是否噴太多，模温是否太低.5.使用真空.4).空蚀：原因：因压力突然減小，使熔汤中的气体忽然膨胀，冲击模具，造成模具損伤.改善方法：流道截面积勿急遽变化.5).缩孔：原因：当金属由液态凝固为固态时所占的空间变小，若无金属补充便会形成缩孔.通常发生在较慢凝固处.改善方法：1.增加压力.2.改变模具温度.局部冷却、噴离型剂、降低模温、.有时只是改变缩孔位置，而非消缩孔.6).脫皮：原因：1.充填模式不良，造成熔汤重叠.2.模具变形，造成熔汤重叠.3.夾杂氧化层.改善方法：1.提早切換为高速.2.缩短充填时间.3.改变充填模式，浇口位置，浇口速度.4.检查模具強度是否足夠.5.检查銷模裝置是否良好.6.检查是否夾杂氧化层.7).波紋：原因：第一层熔汤在表面急遽冷却，第二层熔汤流過未能将第一层熔解，却又有足夠的融合，造成組织不同.改善方法：1.改善充填模式.2.缩短充填时间.8).流动不良产生的孔：原因：熔汤流动太慢、或是太冷、或是充填模式不良，因此在凝固的金属接合处有孔.改善方法：1.同改善冷紋方法.2.检查熔汤温度是否稳定.3.检查模具温充是否稳定.9).在分模面的孔：原因：可能是缩孔或是气孔.改善方法：1.若是缩孔，減小浇口厚度或是溢流井进口厚度.2.冷却浇口.3.若是气孔，注意排气或捲气問题.10).毛边：原因：1.鎖模力不足.2.模具合模不良.3.模具強度不足.4.熔汤温度太高.11).缩陷：原因：缩孔发生在压件表面下面.改善方法：1.同改善缩孔的方法.2.局部冷却.3.加热另一边.12).积碳：原因：离型剂或其他杂质积附在模具上.改善方法：1.减小离型剂喷洒量.2.升高模温.3.选择适合的离型剂.4.使用软水稀釋离型剂.13).冒泡：原因：气体捲在铸件的表面下面.改善方式：1.減少捲气(同气孔).2.冷却或防低模温.14).粘模：原因：1.鋅积附在模具表面.2.熔汤冲击模具，造成模面损坏.改善方法：1.降低模具温度.2.降低划面粗糙度.3.加大拔模角.4.镀膜.5.改变充填模式.6.降低浇口速度。
