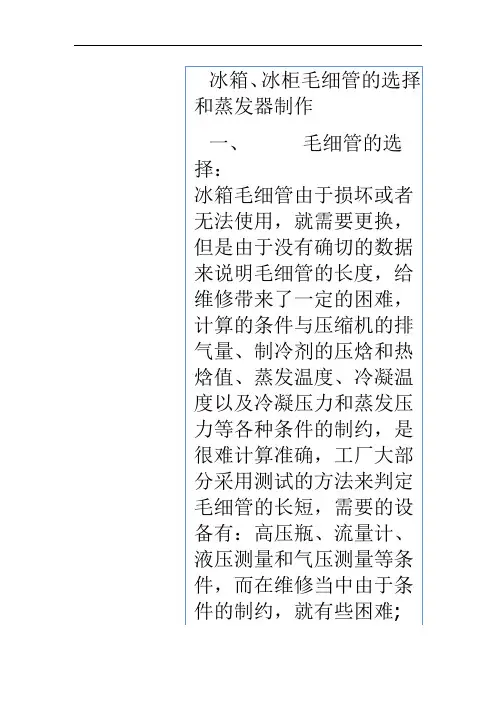

冰箱、冰柜毛细管的选择和蒸发器制作

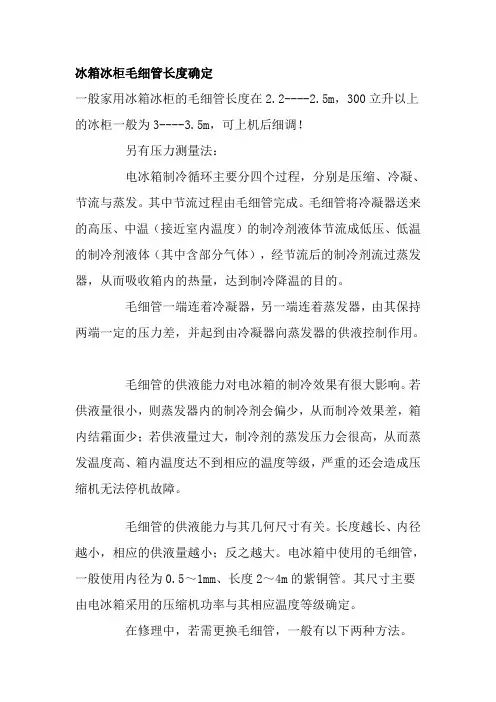

冰箱冰柜毛细管长度确定一般家用冰箱冰柜的毛细管长度在2.2----2.5m，300立升以上的冰柜一般为3----3.5m，可上机后细调！另有压力测量法：电冰箱制冷循环主要分四个过程，分别是压缩、冷凝、节流与蒸发。

其中节流过程由毛细管完成。

毛细管将冷凝器送来的高压、中温（接近室内温度）的制冷剂液体节流成低压、低温的制冷剂液体（其中含部分气体），经节流后的制冷剂流过蒸发器，从而吸收箱内的热量，达到制冷降温的目的。

毛细管一端连着冷凝器，另一端连着蒸发器，由其保持两端一定的压力差，并起到由冷凝器向蒸发器的供液控制作用。

毛细管的供液能力对电冰箱的制冷效果有很大影响。

若供液量很小，则蒸发器内的制冷剂会偏少，从而制冷效果差，箱内结霜面少；若供液量过大，制冷剂的蒸发压力会很高，从而蒸发温度高、箱内温度达不到相应的温度等级，严重的还会造成压缩机无法停机故障。

毛细管的供液能力与其几何尺寸有关。

长度越长、内径越小，相应的供液量越小；反之越大。

电冰箱中使用的毛细管，一般使用内径为0.5～1mm、长度2～4m的紫铜管。

其尺寸主要由电冰箱采用的压缩机功率与其相应温度等级确定。

在修理中，若需更换毛细管，一般有以下两种方法。

1.把原毛细管整个取出，更换为与原毛细管相同内径、长度的新管即可。

2.若无法知道原冰箱内的毛细管具体尺寸，或买不到原规格的毛细管，又需更换新的毛细管时，可采用以下方法确定具体尺寸，相关部件及仪表连接，如附图所示。

在待修电冰箱压缩机的工艺口上接一只修理三通阀和低压表，脱开冷凝器出口与过滤器焊接点，接入修理三通阀与高压表，在过滤器的出口处焊上待换的新毛细管，毛细管的另一端敞开。

分别打开两只修理三通阀，启动压缩机。

空气由接在压缩机工艺口的修理阀吸入，从毛细管敞开的一端喷出。

当接工艺口的低压表压力与大气压力相等时，接在冷凝器出口和过滤器间的高压表压力应保持在1～1.2MPa。

如果高压表压力过高，可将毛细管适当截去一段；如果高压表压力过低，则应换用更长或内径更小的毛细管。

电冰箱电冰柜重新盘管后怎样确定毛细管的合理长度？电冰箱电冰柜重新盘管后怎样确定毛细管的合理长度？(huanghuangming )毛细管长度的试验方法：将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。

再抽真空、充注制冷剂。

2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，毛细管插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。

下面提供不同的制冷剂的压力范围：R12 11.5~12.5KG/CM2 R134 10.5~11.5KG/CM2 R22 15.5~18KG/CM2 R600 9.6~10.5KG.CM2 在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致。

3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法：在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。

将工艺管打开, 高压管连接压力表, 毛细管的一端连接干燥过滤器,另一端暂不焊接, 启动压缩机, 如果压力表的压力稳定在 0.98-----1.177Mpa 左右, 可以认为合适, 压力过高就要割断一小段, 压力过小时就加一小段, 反复试验直到合适为止, 然后将毛细管和蒸发器连接好。

再抽真空、充注制冷剂。

2.工厂大部分采用测试的方法来判定毛细管的长短, 需要的设备有:高压瓶、流量计、液压测量和气压测量等条件, 而在维修当中由于条件的制约, 就有些困难 ; 下面介绍一种方便的测量方法:在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器, 焊接好冷凝器的接头和工艺管(工艺管选择直径 5毫米的铜管和三通压力表架,在选择一条基本上与原毛细管差不多直径的毛细管,长度在可根据压缩机的功率估计,一般在2.0米 -2.8米之间,一端焊接到干燥过滤器的输出端,插入深度一般在 0.5~1厘米左右不能太深,过深会触到干燥过滤器的过滤网上造成堵塞, 也不能过短,太短会使赃物堵住毛细管的口径,焊接无误后, 切开压缩机的工艺口, 开启压缩机观查接在干燥过滤器上的压力表的压力, 根据所用的制冷剂的不同选择压力的大小,如压力过高可截短一些毛细管, 反之要加长, 当基本上符合下面提供的压力范围内即可。

下面提供不同的制冷剂的压力范围:R12 11.5~12.5KG/CM2R134 10.5~11.5KG/CM2R22 15.5~18KG/CM2R600 9.6~10.5KG.CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度, 但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法! ! !在维修制冷设备时, 如遇到冰箱、冰柜的蒸发器出现内漏时, 一般可以不用拆动原蒸发器的盘管, 在内包装皮的基础上可认重新盘管。

然而计算所用铜管的长度, 会使许多维修员感到头痛。

下面介绍一种速算方法给大家,供参考。

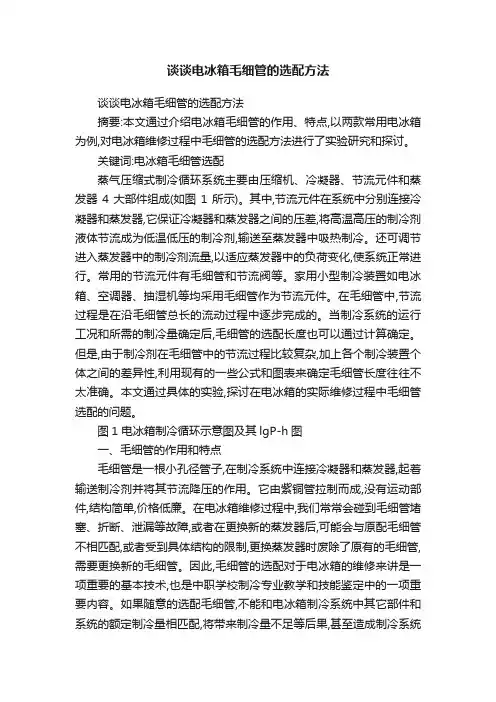

谈谈电冰箱毛细管的选配方法谈谈电冰箱毛细管的选配方法摘要:本文通过介绍电冰箱毛细管的作用、特点,以两款常用电冰箱为例,对电冰箱维修过程中毛细管的选配方法进行了实验研究和探讨。

关键词:电冰箱毛细管选配蒸气压缩式制冷循环系统主要由压缩机、冷凝器、节流元件和蒸发器4大部件组成(如图1所示)。

其中,节流元件在系统中分别连接冷凝器和蒸发器,它保证冷凝器和蒸发器之间的压差,将高温高压的制冷剂液体节流成为低温低压的制冷剂,输送至蒸发器中吸热制冷。

还可调节进入蒸发器中的制冷剂流量,以适应蒸发器中的负荷变化,使系统正常进行。

常用的节流元件有毛细管和节流阀等。

家用小型制冷装置如电冰箱、空调器、抽湿机等均采用毛细管作为节流元件。

在毛细管中,节流过程是在沿毛细管总长的流动过程中逐步完成的。

当制冷系统的运行工况和所需的制冷量确定后,毛细管的选配长度也可以通过计算确定。

但是,由于制冷剂在毛细管中的节流过程比较复杂,加上各个制冷装置个体之间的差异性,利用现有的一些公式和图表来确定毛细管长度往往不太准确。

本文通过具体的实验,探讨在电冰箱的实际维修过程中毛细管选配的问题。

图1 电冰箱制冷循环示意图及其lgP-h图一、毛细管的作用和特点毛细管是一根小孔径管子,在制冷系统中连接冷凝器和蒸发器,起着输送制冷剂并将其节流降压的作用。

它由紫铜管拉制而成,没有运动部件,结构简单,价格低廉。

在电冰箱维修过程中,我们常常会碰到毛细管堵塞、折断、泄漏等故障,或者在更换新的蒸发器后,可能会与原配毛细管不相匹配,或者受到具体结构的限制,更换蒸发器时废除了原有的毛细管,需要更换新的毛细管。

因此,毛细管的选配对于电冰箱的维修来讲是一项重要的基本技术,也是中职学校制冷专业教学和技能鉴定中的一项重要内容。

如果随意的选配毛细管,不能和电冰箱制冷系统中其它部件和系统的额定制冷量相匹配,将带来制冷量不足等后果,甚至造成制冷系统无法正常工作。

二、毛细管选配的原则和方法选用毛细管就是根据制冷系统的配置和额定制冷量来选择其内径、长度。

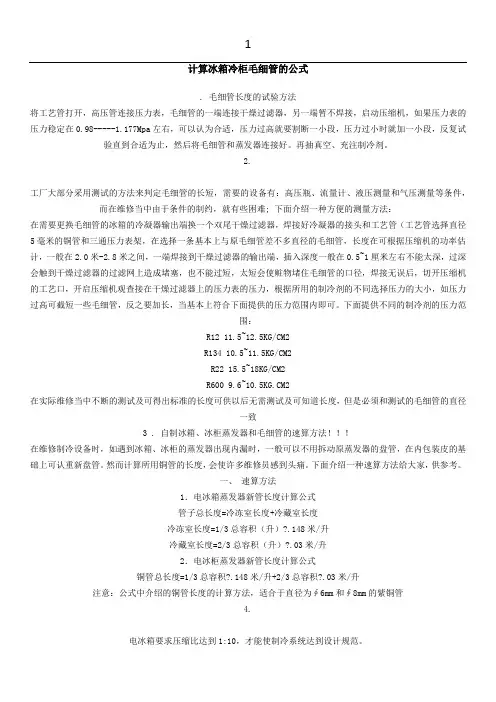

计算冰箱冷柜毛细管的公式. 毛细管长度的试验方法将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。

再抽真空、充注制冷剂。

2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。

下面提供不同的制冷剂的压力范围：R12 11.5~12.5KG/CM2R134 10.5~11.5KG/CM2R22 15.5~18KG/CM2R600 9.6~10.5KG.CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法！！！在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。

然而计算所用铜管的长度，会使许多维修员感到头痛。

下面介绍一种速算方法给大家，供参考。

一台青岛德贝冰柜300立升，压缩机是185瓦的，蒸发器泄漏，选择直径8毫米的铜管，经过计算得到需要23米，考虑制作问题，所以采用6毫米直径的双管并排，这样制作简单，卸冷均匀，根据计算3 0米，那么可以算每一根需要15米，双管并排间距为4厘米，盘旋围绕冰柜内胆上由上到下螺旋形状，下部连接压缩机的吸气口，上部与毛细管连接，制作固定完毕后打压检漏、抽真空、加氟试机一切正常。

电冰箱的九条巧妙用法
电冰箱，差不多家家都有，它已成为家庭生活中不可缺少的一部
分了。

不过您是否知道电冰箱还有很多巧妙的用法，能为您的生活带
来更大的便利呢？冊缆閱焕鞯爺曉閉协纖滢却轵谄龃傳缘悫连櫸隸霽鲁泾
鹫蹰绮迩聍礙憐帻窑贻袞擼爛鎔癰藪张燜传鈉检骢诈鲵讀瑩蕆铰钸毙绥怀莴莴
玺庫颼荊潜贅齋歲贿傯刿钼跷賄鑣帜哙脫闾怅倆劌嘔腊哝鱔陉筍筛塤戔盗輊鍇
统驚赁敗亵狀。

1.白毛衣穿久了，会渐。

制冷系统用毛细管的介绍和选择毛细管的工作原理：毛细管是制冷系统常用的节流装置，它具有结构简单，价格便宜等无法替代的优势，特别是在冰箱，家用空调，甚至部分商用空调中广泛使用，如在只用于单冷的水冷柜机中，10HP 以下的短连接的分体空调中都可以看到毛细管作为节流机构。

节流装置主要是通过制冷剂在装置内流动的压降来控制蒸发器所需的制冷剂流量，毛细管（虽然叫毛细管，但其实并不会有毛细作用）其实只是一段内径比较小的铜管，它一头连接冷凝器出口（一般在毛细管入口会加一个过滤器，以防毛细管堵塞），另一头连接蒸发器入口，这种结构因为没有热交换，叫绝热毛细管；在一些冰箱制冷系统中，毛细管和回气管是焊在一起的，它们之间有热交换，叫放热毛细管。

这里主要介绍绝热毛细管。

高压制冷剂液体在管内流动，因为毛细管的内径比较小，一般中小型制冷装置常用为0.4—2.5mm ，所以压降比较大，因此可以通过更改毛细管尺寸来变更制冷剂流动的压力降，从而达到控制流量的目的。

下图是常用的描述制冷剂在毛细管中沿长度方向流动状态的曲线图：1．0-2，这一段因为制冷剂还完全是过冷液体，流速变化不大，所以制冷剂在毛细管内的压降恒定，呈线性变化，制冷剂压力不断下降而接近饱和压力，而因为是绝热过程，因此温度不变；2．“2”这一点是制冷剂液体的饱和状态点，制冷剂会在这点开始吸热蒸发出气体，所以一般叫闪发点，但是根据Lietal.(1990)和Mikol(1963)的研究指出，虽然制冷剂达到饱和状态点“2”，但仍然不会蒸发，而制冷剂压力还要沿着很短的毛细管长度继续下降到点“2’”才开始蒸发，2-2’这段过程叫亚稳定状态或过热液体状态。

3．2-3，制冷剂液体从“2”点后就开始蒸发出气体，因为气体容积较大，所以流速加快，制冷剂压降增大，所以这段是两相段，压降比较大，但是当制冷剂的压力达到“3”点后，就不会再下降了，所以“3”点的压力也叫临界压力（当地音速），这时毛细管出现流动雍塞，也就是达到最大流量。

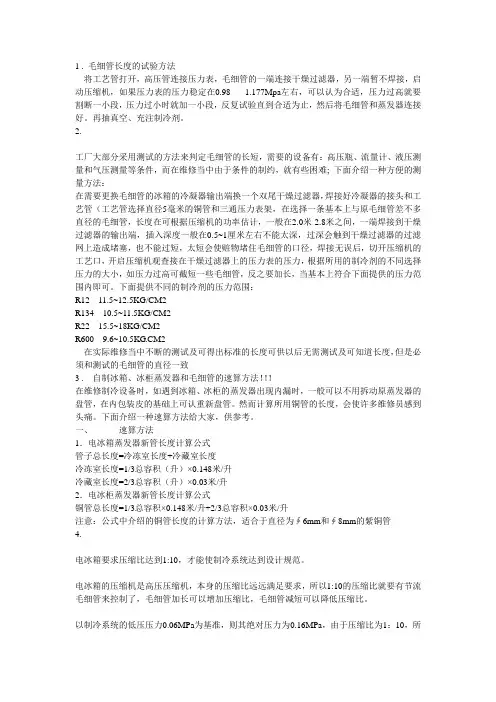

1 . 毛细管长度的试验方法将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。

再抽真空、充注制冷剂。

2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。

下面提供不同的制冷剂的压力范围：R12 11.5~12.5KG/CM2R134 10.5~11.5KG/CM2R22 15.5~18KG/CM2R600 9.6~10.5KG.CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法！！！在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。

然而计算所用铜管的长度，会使许多维修员感到头痛。

下面介绍一种速算方法给大家，供参考。

一、速算方法1．电冰箱蒸发器新管长度计算公式管子总长度=冷冻室长度+冷藏室长度冷冻室长度=1/3总容积（升）×0.148米/升冷藏室长度=2/3总容积（升）×0.03米/升2．电冰柜蒸发器新管长度计算公式铜管总长度=1/3总容积×0.148米/升+2/3总容积×0.03米/升注意：公式中介绍的铜管长度的计算方法，适合于直径为∮6mm和∮8mm的紫铜管4.电冰箱要求压缩比达到1:10，才能使制冷系统达到设计规范。

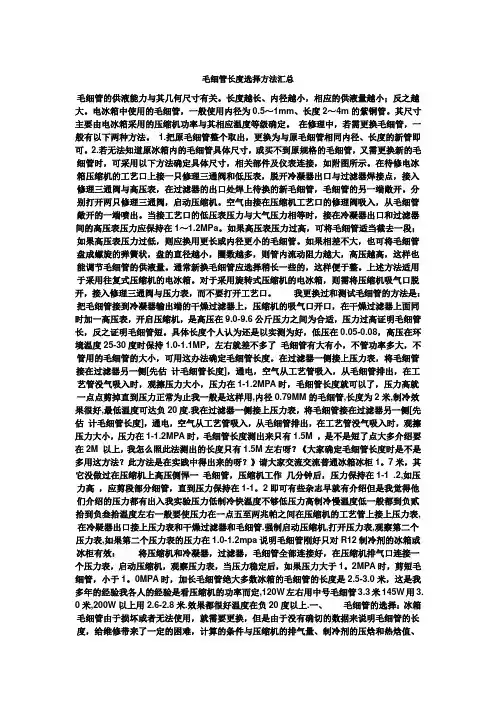

毛细管长度选择方法汇总毛细管的供液能力与其几何尺寸有关。

长度越长、内径越小，相应的供液量越小；反之越大。

电冰箱中使用的毛细管，一般使用内径为0.5～1mm、长度2～4m的紫铜管。

其尺寸主要由电冰箱采用的压缩机功率与其相应温度等级确定。

在修理中，若需更换毛细管，一般有以下两种方法。

1.把原毛细管整个取出，更换为与原毛细管相同内径、长度的新管即可。

2.若无法知道原冰箱内的毛细管具体尺寸，或买不到原规格的毛细管，又需更换新的毛细管时，可采用以下方法确定具体尺寸，相关部件及仪表连接，如附图所示。

在待修电冰箱压缩机的工艺口上接一只修理三通阀和低压表，脱开冷凝器出口与过滤器焊接点，接入修理三通阀与高压表，在过滤器的出口处焊上待换的新毛细管，毛细管的另一端敞开。

分别打开两只修理三通阀，启动压缩机。

空气由接在压缩机工艺口的修理阀吸入，从毛细管敞开的一端喷出。

当接工艺口的低压表压力与大气压力相等时，接在冷凝器出口和过滤器间的高压表压力应保持在1～1.2MPa。

如果高压表压力过高，可将毛细管适当截去一段；如果高压表压力过低，则应换用更长或内径更小的毛细管。

如果相差不大，也可将毛细管盘成螺旋的弹簧状，盘的直径越小，圈数越多，则管内流动阻力越大，高压越高，这样也能调节毛细管的供液量。

通常新换毛细管应选择稍长一些的，这样便于整。

上述方法适用于采用往复式压缩机的电冰箱。

对于采用旋转式压缩机的电冰箱，则需将压缩机吸气口脱开，接入修理三通阀与压力表，而不要打开工艺口。

我更换过和测试毛细管的方法是：把毛细管接到冷凝器输出端的干燥过滤器上，压缩机的吸气口开口，在干燥过滤器上面同时加一高压表，开启压缩机，是高压在9.0-9.6公斤压力之间为合适，压力过高证明毛细管长，反之证明毛细管短。

具体长度个人认为还是以实测为好，低压在0.05-0.08，高压在环境温度25-30度时保持1.0-1.1MP，左右就差不多了毛细管有大有小，不管功率多大，不管用的毛细管的大小，可用这办法确定毛细管长度。

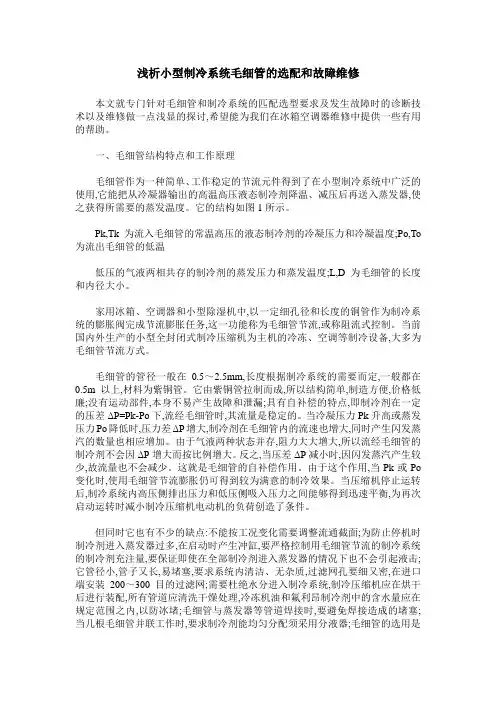

浅析小型制冷系统毛细管的选配和故障维修本文就专门针对毛细管和制冷系统的匹配选型要求及发生故障时的诊断技术以及维修做一点浅显的探讨,希望能为我们在冰箱空调器维修中提供一些有用的帮助。

一、毛细管结构特点和工作原理毛细管作为一种简单、工作稳定的节流元件得到了在小型制冷系统中广泛的使用,它能把从冷凝器输出的高温高压液态制冷剂降温、减压后再送入蒸发器,使之获得所需要的蒸发温度。

它的结构如图1所示。

Pk,Tk为流入毛细管的常温高压的液态制冷剂的冷凝压力和冷凝温度;Po,To 为流出毛细管的低温低压的气液两相共存的制冷剂的蒸发压力和蒸发温度;L,D为毛细管的长度和内径大小。

家用冰箱、空调器和小型除湿机中,以一定细孔径和长度的铜管作为制冷系统的膨胀阀完成节流膨胀任务,这一功能称为毛细管节流,或称阻流式控制。

当前国内外生产的小型全封闭式制冷压缩机为主机的冷冻、空调等制冷设备,大多为毛细管节流方式。

毛细管的管径一般在0.5～2.5mm,长度根据制冷系统的需要而定,一般都在0.5m以上,材料为紫铜管。

它由紫铜管拉制而成,所以结构简单,制造方便,价格低廉;没有运动部件,本身不易产生故障和泄漏;具有自补偿的特点,即制冷剂在一定的压差ΔP=Pk-Po下,流经毛细管时,其流量是稳定的。

当冷凝压力Pk升高或蒸发压力Po降低时,压力差ΔP增大,制冷剂在毛细管内的流速也增大,同时产生闪发蒸汽的数量也相应增加。

由于气液两种状态并存,阻力大大增大,所以流经毛细管的制冷剂不会因ΔP增大而按比例增大。

反之,当压差ΔP减小时,因闪发蒸汽产生较少,故流量也不会减少。

这就是毛细管的自补偿作用。

由于这个作用,当Pk或Po 变化时,使用毛细管节流膨胀仍可得到较为满意的制冷效果。

当压缩机停止运转后,制冷系统内高压侧排出压力和低压侧吸入压力之间能够得到迅速平衡,为再次启动运转时减小制冷压缩机电动机的负荷创造了条件。

但同时它也有不少的缺点:不能按工况变化需要调整流通截面;为防止停机时制冷剂进入蒸发器过多,在启动时产生冲缸,要严格控制用毛细管节流的制冷系统的制冷剂充注量,要保证即使在全部制冷剂进入蒸发器的情况下也不会引起液击;它管径小,管子又长,易堵塞,要求系统内清洁、无杂质,过滤网孔要细又密,在进口端安装200～300目的过滤网;需要杜绝水分进入制冷系统,制冷压缩机应在烘干后进行装配,所有管道应清洗干燥处理,冷冻机油和氟利昂制冷剂中的含水量应在规定范围之内,以防冰堵;毛细管与蒸发器等管道焊接时,要避免焊接造成的堵塞;当几根毛细管并联工作时,要求制冷剂能均匀分配须采用分液器;毛细管的选用是与制冷装置相匹配的,故不能随意更换毛细管,特别是当所用的管内径与粗糙度不均匀、缺少互换性时,更应注意,否则会严重影响制冷系统的正常工作。

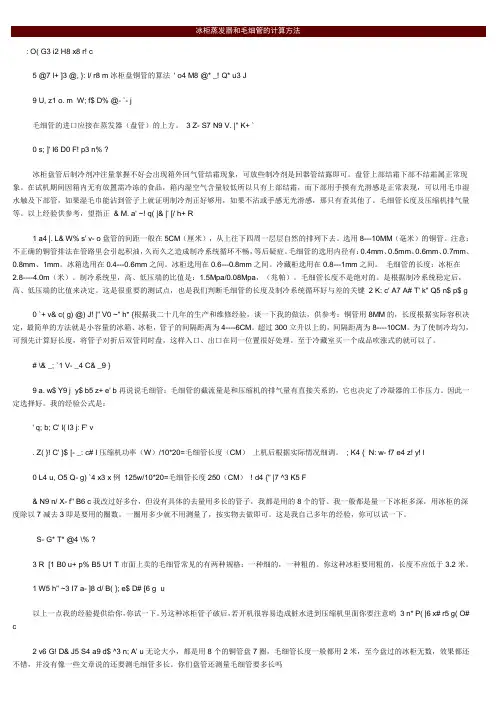

: O( G3 i2 H8 x8 r! c5 @7 l+ ]3 @, }: l/ r8 m冰柜盘铜管的算法' o4 M8 @* _! Q* u3 J9 U, z1 o. m W; f$ D% @- `- j毛细管的进口应接在蒸发器（盘管）的上方。

3 Z- S7 N9 V. |" K+ `0 s; ]' I6 D0 F! p3 n% ?冰柜盘管后制冷剂冲注量掌握不好会出现箱外回气管结霜现象，可放些制冷剂是回器管结露即可。

盘管上部结霜下部不结霜属正常现象。

在试机期间因箱内无有放置需冷冻的食品，箱内湿空气含量较低所以只有上部结霜，而下部用手摸有光滑感是正常表现，可以用毛巾湿水触及下部管，如果湿毛巾能沾到管子上就证明制冷剂正好够用，如果不沾或手感无光滑感，那只有查其他了。

毛细管长度及压缩机排气量等。

以上经验供参考，望指正& M. a' ~! q( |& |' [/ h+ R1 a4 |. L& W% s' v- o盘管的间距一般在5CM（厘米），从上往下四周一层层自然的排列下去。

选用8---10MM（毫米）的铜管。

注意：不正确的铜管排法在管路里会引起积油，久而久之造成制冷系统循环不畅，等后疑症。

毛细管的选用内径有：0.4mm、0.5mm、0.6mm、0.7mm、0.8mm、1mm。

冰箱选用在0.4---0.6mm之间。

冰柜选用在0.6---0.8mm之间。

冷藏柜选用在0.8---1mm之间。

毛细管的长度：冰柜在2.8----4.0m（米）。

制冷系统里，高、低压端的比值是：1.5Mpa/0.08Mpa，（兆帕）。

毛细管长度不是绝对的。

是根据制冷系统稳定后，高、低压端的比值来决定。

这是很重要的测试点，也是我们判断毛细管的长度及制冷系统循环好与差的关键2 K: c' A7 A# T' k" Q5 n$ p$ g0 `+ v& c( g) @) J! |" V0 ~" h* {根据我二十几年的生产和维修经验，谈一下我的做法，供参考：铜管用8MM的，长度根据实际容积决定，最简单的方法就是小容量的冰箱、冰柜，管子的间隔距离为4----6CM。

1、毛细管的进口应接在蒸发器（盘管）的上方。

2、冰柜盘管后制冷剂冲注量掌握不好会出现箱外回气管结霜现象，可放些制冷剂,当回气管结露即可。

3、盘管上部结霜下部不结霜属正常现象。

因在试机期间，箱内无放罝需冷冻的食品，箱内湿空气含量较低所以只有上部结霜.而下部用手摸有光滑感是正常表现，可以用毛巾湿水触及下部管，如果湿毛巾能沾到管子上就证明制冷剂正好够用，如果不沾或手感无光滑感，那只有查其他了。

4、盘管的间距一般在5CM (厘米），从上往下四周一层层自然的排列下去。

选用8 - 10MM (毫米）的铜管。

注意：不正确的铜管排法在管路里会引起积油，久而久之造成制冷系统循环不畅等后遗症。

5、毛细管的选用内径从0.4mm到1.78mm等选择。

一般情况下，冰箱选用在0.4 - 0. 6mm之间。

冰柜选用在0.6 - 0.8mm之间。

冷藏柜选用在0. 8 - 1mm之间。

6、毛细管的长度：冰柜在2. 8 - 4.0m (米）。

毛细管长度不是绝对的。

是根据制冷系统稳定后，高、低压端的比值来决定。

高、低压端的比值是：1.5Mpa/0. 06Mpa, (兆帕）。

7、铜管用8MM的，长度根据实际容积决定，最简单的方法就是小容量的冰箱、冰柜，管子的间隔距离为4 -6CM。

,超过300立升以上的，间隔距离为8 - 10CM。

为了使制冷均匀.可预先计算好长度，将管子对折后双管同时盘，这样入口、出口在同一位置很好处理。

至于冷藏室买一个成品吹涨式的就可以了。

8、毛细管的截流量是和压缩机的排气量有直接关系的，它也决定了冷凝器的工作压力。

因此一定选择好。

经验公式是：压缩机功率（W) *2=毛细管长度（CM)。

上机后根据实际情况细调。

例125w*2=毛细管长度250 (CM)。

9、毛细管不论原箱外有多长，保留原长度，另接1.2 -1.5m (原埋藏在箱体内的长度）同规格的毛细管即可。

10、冰柜，冰箱盘管长度分配：（1）冰箱蒸发器新管长度计算公式管子总长度=冷冻室长度+冷藏室长度冷冻室长度=1/3总容积(L)乘以0.148M/L 冷藏室长度=2/3总容积(L)乘以0.03M/L（2）冰柜蒸发器计算公式管子总长度=1/3总容积乘以0.148M/L+2/3总容积乘以0.03M/L 以上为铜管总长度，适用于6MM和8MM的紫铜管。

毛细管节流的计算方法、制冷系统中一般称内径0.5～2mm左右，长度在1～4m左右的紫钢管为毛细管。

在内径及长度已确定后，毛细管的流量主要受进、出口两侧即高、低压两端压力差大小的影响，与来液过冷度大小、含闪发气体多少以及管弯曲程度、盘绕圈数等也有关。

因此机组系统一定时，不能任意改变工况或更换任意规格的毛细管。

据有关实验表明，在同样工况和同样流量条件下，毛细管的长度与其内径的4.6次方近似成正比，即L1/L2=(d1/d2)4.6 当环境温度升高或制冷剂充加量过多时，冷凝器压力变高，毛细管流量增大会使蒸发器压力及蒸发温度随之升高。

反之，当环境温度降低或制冷剂充加量不足时，冷凝器压力变低，毛细管流量减小会使蒸发器压力及蒸发温度随之降低，导致制冷量下降，甚至降不到所需的温度。

因此，采用毛细管的制冷设备，必须根据设计要求严格控制制冷剂的充加量。

例如200L左右的电冰箱加R12量在150克左右，上下偏差不大于5克。

一般系统的首次充液量M可近似按下式确定：M=20+0.6V （克）式中：V?蒸发盘管内容积(cm3) 一般冰箱用内径为0.5mm、长度3m的紫铜毛细管。

一般空调用内径为1.42mm、长度450mm的紫铜毛细管。

（视实际情况调整）毛细管选型计算数据制冷量：1000W，冷媒：R12，蒸发温度（以蒸发压力（即低压）查标准表）：-10度，冷凝温度（以冷凝压力（即高压）查标准表）：40度，回气温度：-5度，可以选用的毛细管型号及长度如下：制冷量：1000W，冷媒：R22，蒸发温度（以蒸发压力（即低压）查标准表）：-10度，冷凝温度（以冷凝压力（即高压）查标准表）：40度，回气温度：-5度，可以选用的毛细管型号及长度如下：。

将工艺管翻开, 高压管连接压力表, 毛细管的一端连接枯燥过滤器,另一端暂不焊接, 启动压缩机, 如果压力表的压力稳定在 0.98-----1.177Mpa 左右, 可以认为适宜, 压力过高就要割断一小段, 压力过小时就加一小段, 反复试验直到适宜为止, 然后将毛细管和蒸发器连接好。

再抽真空、充注制冷剂。

2.工厂大局部采用测试的方法来判定毛细管的长短, 需要的设备有:高压瓶、流量计、液压测量和气压测量等条件, 而在维修当中由于条件的制约, 就有些困难 ;下面介绍一种方便的测量方法:在需要更换毛细管的冰箱的冷凝器输出端换一个双尾枯燥过滤器, 焊接好冷凝器的接头和工艺管(工艺管选择直径 5毫米的铜管和三通压力表架,在选择一条根本上与原毛细管差不多直径的毛细管,长度在可根据压缩机的功率估计,一般在 2.0米-2.8米之间,一端焊接到枯燥过滤器的输出端,插入深度一般在 0.5~1厘米左右不能太深,过深会触到枯燥过滤器的过滤网上造成堵塞, 也不能过短,太短会使赃物堵住毛细管的口径,焊接无误后, 切开压缩机的工艺口, 开启压缩机观查接在枯燥过滤器上的压力表的压力, 根据所用的制冷剂的不同选择压力的大小, 如压力过高可截短一些毛细管, 反之要加长, 当根本上符合下面提供的压力范围内即可。

下面提供不同的制冷剂的压力范围:R12 11.5~12.5KG/CM2R134 10.5~11.5KG/CM2R22 15.5~18KG/CM2R600 9.6~10.5KG.CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度, 但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法! ! !在维修制冷设备时, 如遇到冰箱、冰柜的蒸发器出现内漏时, 一般可以不用拆动原蒸发器的盘管, 在内包装皮的根底上可认重新盘管。

然而计算所用铜管的长度, 会使许多维修员感到头痛。

下面介绍一种速算方法给大家,供参考。
