车牌识别停车管理系统的安装步骤和注意事项精修订

车牌识别系统安装注意事项与故障处理在智能停车场系统行业中，车牌识别系统是比较先进的智能化停车场收费系统，其采用车牌进行识别技术，智能化高，使用方便，安全性好，受到了市场的欢迎。

但是车牌识别系统受到环境因素的影响较大，如果环境条件不适合，会造成系统不能正常运行，所以我们在安装车牌识别系统时，一些现场环境是需要测试的。

以下是车牌识别系统设计安装要求：一、工程测试：1、标准镜头5mm;直线距离(m)与车牌像素(p)的相关大小整理如下：3.5m—156p;4m—140p;5m—112p; 5.5m—105p;6m—96p;7m—82p。

2、标准镜头4mm;直线距离(m)与车牌像素(p)的相关大小整理如下：2.5m—156p;3m—140p;4m—112p; 4.5m—105p;5m—96p;6m—82p。

二、识别要求：小车牌识别(90-120像素)，大车牌识别(120-160像素)。

全分辨率抓拍触发地感的现场车辆照，车牌宽度大小(通过图画软件框定车牌可显示像素大小)。

三、工程原则：最佳直线距离：抓拍机镜头至地感外侧边的直线距离，一般5mm镜头为5米左右，4mm 镜头为4米左右。

四、工程要求：1、一体机架设高度：一般标准在1.5m-1.8m;2、摄像机立柱：装在道闸内侧，离闸杆距离大约50cm处;防止闸杆挡住摄像机抓拍从而影响识别效果;布线：网络线、电源线、地感开关量信号线(接车检输出端)。

3、出入口地感位置：一体机长度占据0.5米，根据勾股定律(a2+b2=c2)计算：1)5mm镜头的摄像机镜头应该与闸杆的水平距离保持在4.3米左右。

如果摄像机高度每超出0.5米，应该缩小0.25米左右。

2)4mm镜头的摄像机镜头应该与闸杆的水平距离保持在3.2米左右。

如果高度每超出0.5米，应该缩小0.25米左右。

4、减速带位置：装在出入口地感外侧大约1m处，保证跟随车车头不触及地感。

为避免车主尾随跟车太近，应竖立一个温馨提示牌，保持在3米以外。

目录一、软件摄像机配置 .............................................. 错误!未定义书签。

1、摄像机配置 (2)2、软件配置环境 (3)3、施工要求 (4)二、软件安装及基本设置 (5)1、安装步骤 (5)2、使用设置说明 (6)3、基本设置 (6)4、功能简介 (9)5、已入场车牌修改 (10)6、车牌未识别，手动入/出场 (12)7、出场模糊查询（临时车） (13)一、软件摄像机配置1、摄像机配置（1）安装海康威视摄像机驱动光盘中（CN\应用软件\SADP）文件夹中的安装图标(如下图)：（2）安装完成后点击运行后(如下图)：图中红色区域表示如下：图1：代表监测到有多少个摄像机。

图2：选择区域1中的设备，修改IP地址和网关（注：必须为同一网段）。

图3：输入管理员密码，点击保存。

会提示保存参数成功（管理员密码海康威视默认为：12345）注意：修改完成后检测一下是否能PING通摄像机。

（3）在IE浏览器输入修改后的IP地址，会出现下面界面，输入默认用户名：ADMIN 密码：12345。

（4）配置参数见附件：【海康摄像机参数调整.rar】压缩包。

（5）镜头远近调节见附件：海康摄像机参数调整的白天效果图和夜间效果图（注：在图像中的车牌大小和效果图中车牌大小相近）3、软件配置环境➢数据库：SQL2000及以上版本；➢操作系统：Windows XP sp3；➢Framework4.0Clent；➢摄像机要求：1、海康威视DS-2CD4026FWD或者DS-2CD4024F；2、百万高清变焦镜头或者海康威视（TV0550D）；➢补光灯要求：常亮200W暖色补光灯；➢电脑配置要求：intel I3以上处理器、内存4GB。

4、施工要求➢必须埋地感线圈（注：离道闸距离5-6米），地感线圈制作方法如图；➢安装相应的减速带（注：地感前安装，至少安装一条减速带。

如果不安装则车速过快，会导致识别率下降）。

车牌识别安装注意事项车牌识别技术在当今社会得到了广泛应用，无论是在交通管理、安防监控还是智能停车场等领域，都起到了重要作用。

在安装车牌识别系统时，有一些注意事项需要考虑，以确保系统的正常运行和可靠性。

以下是关于车牌识别安装的一些重要注意事项。

1. 选择适合的车牌识别设备：市场上有多种不同类型的车牌识别设备可供选择，包括固定摄像头、手持识别器和移动识别器等。

在选择设备时，要充分考虑实际应用场景的需求和特点，并选择适合的设备类型和功能。

2. 合理安装摄像头：车牌识别的关键是摄像头的位置和角度的选择。

摄像头应当安装在能够清晰拍摄到车牌的位置，并且角度要适中，避免产生反光或阴影等影响识别效果的情况。

3. 保持摄像头的清洁和稳定：为了确保车牌识别系统的正常运行，摄像头需要经常保持清洁，防止尘埃和污垢影响镜头的清晰度。

此外，还需要注意摄像头的稳定性，避免因为受到外力的影响而导致摄像头的偏移。

4. 考虑环境因素：车牌识别系统的性能受到环境因素的影响，例如光线、天气、温度等。

在安装时，要综合考虑这些因素，选择适合的设备参数和设置，以确保系统在不同环境下都能正常运行。

5. 调整识别参数：车牌识别系统通常有一些参数可以调整，例如识别灵敏度、车牌字符大小等。

在安装完成后，需要根据实际情况对这些参数进行调整，以获得最佳的识别效果。

6. 设置合理的存储和管理方式：车牌识别系统会产生大量的数据，因此需要有合理的存储和管理方式。

可以考虑使用网络存储设备或云存储等技术，以便对数据进行及时、有效的管理和备份。

7. 预留扩展接口和数据接口：在安装车牌识别系统时，要考虑到未来的扩展需求。

可以预留一些扩展接口，方便后期添加其他设备或功能，以满足不同需求。

同时，还应预留合适的数据接口，方便与其他系统进行数据交互和集成。

8. 进行系统测试和调试：安装完车牌识别系统后，应对系统进行全面的测试和调试，确保系统的各项功能和性能正常运行。

可以模拟不同场景下的车牌识别效果，进行多次测试，发现潜在问题并及时解决。

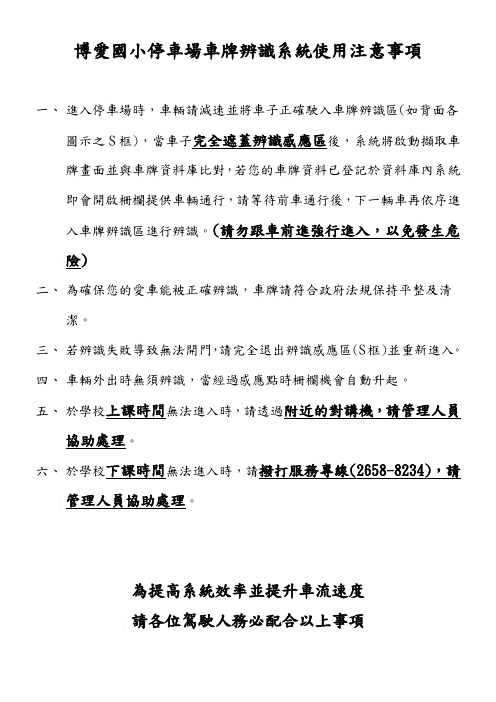

博愛國小停車場車牌辨識系統使用注意事項
一、進入停車場時，車輛請減速並將車子正確駛入車牌辨識區(如背面各
圖示之S框)，當車子完全遮蓋辨識感應區後，系統將啟動擷取車牌畫面並與車牌資料庫比對，若您的車牌資料已登記於資料庫內系統即會開啟柵欄提供車輛通行，請等待前車通行後，下一輛車再依序進入車牌辨識區進行辨識。

(請勿跟車前進強行進入，以免發生危險)
二、為確保您的愛車能被正確辨識，車牌請符合政府法規保持平整及清
潔。

三、若辨識失敗導致無法開門，請完全退出辨識感應區(S框)並重新進入。

四、車輛外出時無須辨識，當經過感應點時柵欄機會自動升起。

五、於學校上課時間無法進入時，請透過附近的對講機，請管理人員
協助處理。

六、於學校下課時間無法進入時，請撥打服務專線(2658-8234)，請
管理人員協助處理。

為提高系統效率並提升車流速度
請各位駕駛人務必配合以上事項
以下為範例圖示
正確車子完全遮蓋偵測區(才會啟動辨識)
錯誤車子未進入偵測區(無法觸發辨識)
錯誤車子僅進入偵測區一半(無法觸發辨識)。

车牌识别系统安装方案1. 引言车牌识别系统是一种基于图像识别技术的应用系统，能够自动识别车辆的车牌信息。

它可以广泛应用于停车场管理、交通违法监控、车辆出入管理等场景。

本文将介绍车牌识别系统的安装方案，包括硬件设备选型、系统部署和调试等内容。

2. 硬件设备选型车牌识别系统的硬件设备选型是系统安装的关键步骤。

下面列举了几个常用的硬件设备，并对其特点和适用场景进行了介绍。

2.1 摄像头摄像头是车牌识别系统的核心设备之一，用于采集车辆的图像数据。

在选择摄像头时，需要考虑以下因素：•分辨率：高分辨率的摄像头能够提供更清晰的图像，有利于车牌的识别；•帧率：高帧率的摄像头能够捕捉到更多的细节，有助于提高识别准确率；•夜视功能：夜视功能能够在低光环境下获取清晰的图像，对于夜间识别十分重要。

2.2 电脑电脑是车牌识别系统的控制中心，主要用于图像处理和算法运算。

在选择电脑时，需要考虑以下因素：•处理器：强大的处理器能够提供快速的图像处理和算法计算能力；•内存：足够的内存能够容纳大量的图像数据和运算结果，提高系统的性能；•存储：大容量的存储空间用于存储图像数据和识别结果。

2.3 光源光源用于照亮车辆的车牌，提供足够的亮度和均匀的光线条件，以提高识别准确率。

常用的光源包括白炽灯、LED灯等。

3. 系统部署系统部署是指将车牌识别系统的各个硬件设备连接并配置好，使其能够正常工作。

下面是一般的系统部署流程：3.1 安装摄像头首先，需要确定摄像头的安装位置，一般选择在车辆经过的入口处或停车区域的固定位置。

然后，按照摄像头的安装指南进行安装，并连接至计算机。

3.2 连接电脑将摄像头通过合适的接口（如USB）连接至电脑，确保电脑能够识别摄像头，并安装相应的驱动程序。

3.3 配置光源根据实际情况调整光源的位置和亮度，确保车牌能够被充分照亮。

3.4 安装软件根据车牌识别系统的厂商提供的安装指南，下载并安装相应的软件。

3.5 配置系统参数在软件安装完成后，根据实际需求配置系统的参数，如识别算法、车牌格式、存储路径等。

车牌识别安装实施方案一、前期准备工作。

在进行车牌识别安装之前，首先需要进行一些前期准备工作。

这包括确定安装位置、准备必要的设备和材料、进行现场勘察等。

确定安装位置时，需要考虑到车辆经过的角度、光线情况以及周围环境的影响因素，选择一个合适的位置对于识别效果至关重要。

在准备设备和材料时，需要确保所有的设备齐全，并且进行必要的测试，以确保其正常工作。

进行现场勘察时，需要对安装位置进行详细的测量，并且了解周围环境的情况，为后续的安装工作做好充分的准备。

二、安装过程。

1. 固定支架。

在安装车牌识别设备时，首先需要安装固定支架。

根据前期准备工作确定的安装位置，选择合适的支架进行安装。

在安装支架时，需要确保支架稳固、牢固，并且能够承受设备的重量和外部环境的影响。

安装支架时，需要使用合适的工具和材料，确保安装的牢固和稳定。

2. 安装设备。

安装支架后，需要将车牌识别设备进行安装。

根据设备的安装说明，将设备固定在支架上，并且进行必要的调整和测试，确保设备安装正确并且能够正常工作。

在安装设备时，需要注意设备的接线和连接，确保连接正确并且牢固可靠。

3. 调试测试。

安装设备后，需要进行调试测试。

通过连接电源，进行设备的开机测试，并且进行必要的调整和设置，确保设备能够正常工作。

在测试过程中，需要对设备的识别效果进行评估，并且进行必要的调整，以提高识别的准确性和稳定性。

4. 完善安装。

在设备调试测试通过后，需要对安装进行完善。

包括对设备进行固定和防水处理，确保设备在各种环境下能够正常工作。

同时，还需要对设备进行必要的标识和说明，以便后期的维护和管理。

三、验收交付。

在完成安装工作后，需要进行验收交付。

对安装的设备进行全面的检查和测试，确保设备能够正常工作，并且符合相关的技术要求和安全标准。

在验收交付时，需要对安装工作进行总结和归档，记录安装的过程和结果，并且进行必要的培训和指导，以确保设备的正常使用和管理。

四、安装后维护。

安装完成后，需要进行设备的后期维护。

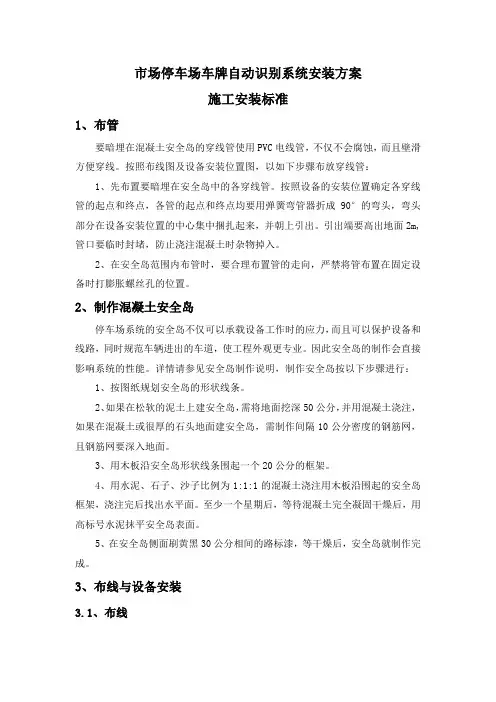

市场停车场车牌自动识别系统安装方案施工安装标准1、布管要暗埋在混凝土安全岛的穿线管使用PVC电线管，不仅不会腐蚀，而且壁滑方便穿线。

按照布线图及设备安装位置图，以如下步骤布放穿线管：1、先布置要暗埋在安全岛中的各穿线管。

按照设备的安装位置确定各穿线管的起点和终点，各管的起点和终点均要用弹簧弯管器折成90°的弯头，弯头部分在设备安装位置的中心集中捆扎起来，并朝上引出。

引出端要高出地面2m,管口要临时封堵，防止浇注混凝土时杂物掉入。

2、在安全岛范围内布管时，要合理布置管的走向，严禁将管布置在固定设备时打膨胀螺丝孔的位置。

2、制作混凝土安全岛停车场系统的安全岛不仅可以承载设备工作时的应力，而且可以保护设备和线路，同时规范车辆进出的车道，使工程外观更专业。

因此安全岛的制作会直接影响系统的性能。

详情请参见安全岛制作说明，制作安全岛按以下步骤进行：1、按图纸规划安全岛的形状线条。

2、如果在松软的泥土上建安全岛，需将地面挖深50公分，并用混凝土浇注，如果在混凝土或很厚的石头地面建安全岛，需制作间隔10公分密度的钢筋网，且钢筋网要深入地面。

3、用木板沿安全岛形状线条围起一个20公分的框架。

4、用水泥、石子、沙子比例为1:1:1的混凝土浇注用木板沿围起的安全岛框架，浇注完后找出水平面。

至少一个星期后，等待混凝土完全凝固干燥后，用高标号水泥抹平安全岛表面。

5、在安全岛侧面刷黄黑30公分相间的路标漆，等干燥后，安全岛就制作完成。

3、布线与设备安装3.1、布线线路是电器工程的基础，线路布放、连接的质量好坏直接影响系统的正常工作，以及影响设备的使用寿命，控制布线的质量是电气工程的重要工作。

我公司按照以下步骤穿管：1、选择合格的、经过检测的、参数符合国家相关标准的电线电缆。

2、按照图纸在每根线管中穿标定的线，穿线过程中不要刮伤管壁或管中的其他电线。

3、在布线过程中不要带有街头的线。

4、穿好的线要再次检测导通电阻，如果有问题，要及时换线。

尚龙电子智能停车场管理系统, 分为全功能标准型 (含图像对比、语音提示、对讲系统、中文显示、自动出卡机等和简易经济型(无图像对比、语音提示、对讲系统、中文显示、自动出卡机等。

停车场系统的施工,按先后顺序,可分为以下几个步骤:1.根据设计方案、现场情况确定设备摆放位置(1.确定道闸及读卡设备 (票箱摆放位置确定道闸及读卡设备摆放位置时首先要确保车道的宽度,以便车辆出入顺畅, 车道宽度一般不小于 3米, 4.5米左右为最佳;读卡设备距道闸距离一般为 3.5米,最近不小于 2.5米,主要是防止读卡时车头可能触到栏杆;. 对于地下停车场,读卡设备应尽量摆放在比较水平的地面,否则车辆在上下坡时停车读卡会比较麻烦;对于地下停车场,道闸上方若有阻挡物则需选用折杆式道闸,阻挡物高度 -1.2米即为折杆点位置;道闸及读卡设备的摆放位置直接关系到用户使用是否方便的问题, 一旦位置确定管线到位后, 再要更改位置则会给施工带来很大的麻烦, 因此对于在这方面工程经验不是很多的工程人员来说, 先将道闸及读卡设备安装到位, 然后模拟使用者,会同甲方人员一起看定位是否合适,最后再敷设管线。

(2.确定摄像机安装位置确定摄像机安装位置(若没有选择图像对比功能,则不需考虑此项进出口摄像机的视角范围主要针对出入车辆在读卡时的车牌位置, 一般选择自动光圈镜头,安装高度一般为 0.5-2米;(3.确定岗厅的位置对于没有临时车辆的停车场岗厅的位置视场地而定,或者根本就不设岗厅; 对于有临时车辆的停车场岗厅一般安放在出口,以方便收费;岗厅内由于要安放控制主机 (电脑及其它一些设备,同时又是值班人员的工作场所,所以对岗厅面积有一定要求,最好不小于 4平方米;(4.确定控制主机 (电脑的位置控制主机 (电脑是整个停车场系统的核心控制单元,若停车场出入口附近设有岗厅, 则安放在岗厅内; 若没有岗厅则安放在中控室; 但控制主机同出入口读卡设备的距离一般不超过 200米。

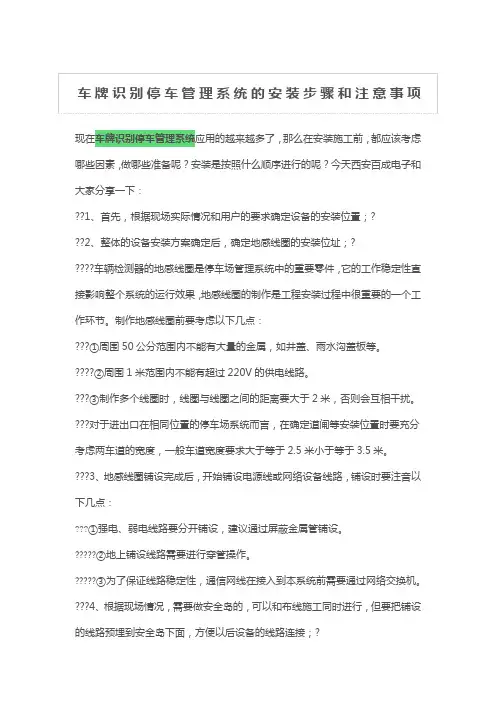

现在车牌识别停车管理系统应用的越来越多了，那么在安装施工前，都应该考虑哪些因素，做哪些准备呢？安装是按照什么顺序进行的呢？今天西安百成电子和大家分享一下：??1、首先，根据现场实际情况和用户的要求确定设备的安装位置；???2、整体的设备安装方案确定后，确定地感线圈的安装位址；?????车辆检测器的地感线圈是停车场管理系统中的重要零件，它的工作稳定性直接影响整个系统的运行效果，地感线圈的制作是工程安装过程中很重要的一个工作环节。

制作地感线圈前要考虑以下几点：???①周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。

????②周围1米范围内不能有超过220V的供电线路。

???③制作多个线圈时，线圈与线圈之间的距离要大于2米，否则会互相干扰。

???对于进出口在相同位置的停车场系统而言，在确定道闸等安装位置时要充分考虑两车道的宽度，一般车道宽度要求大于等于2.5米小于等于3.5米。

???3、地感线圈铺设完成后，开始铺设电源线或网络设备线路，铺设时要注音以下几点：???①强电、弱电线路要分开铺设，建议通过屏蔽金属管铺设。

?????②地上铺设线路需要进行穿管操作。

?????③为了保证线路稳定性，通信网线在接入到本系统前需要通过网络交换机。

???4、根据现场情况，需要做安全岛的，可以和布线施工同时进行，但要把铺设的线路预埋到安全岛下面，方便以后设备的线路连接；????5、安全岛凝固后，安装车牌识别一体机、道闸设备和控制设备等，通电后进行设备调试；????6、最后就是安装减速带了，虽然，我公司的车牌识别产品识别率可达99.8%，识别速度可达0.1s，但用户在刚开始使用此类设备时，还需要有一段适应时间，因此建议限速在5公里/小时（注：按照规定园区内部车速不得超过5公里/小时）。

???以上就是车牌识别停车管理系统的安装步骤和注意事项。

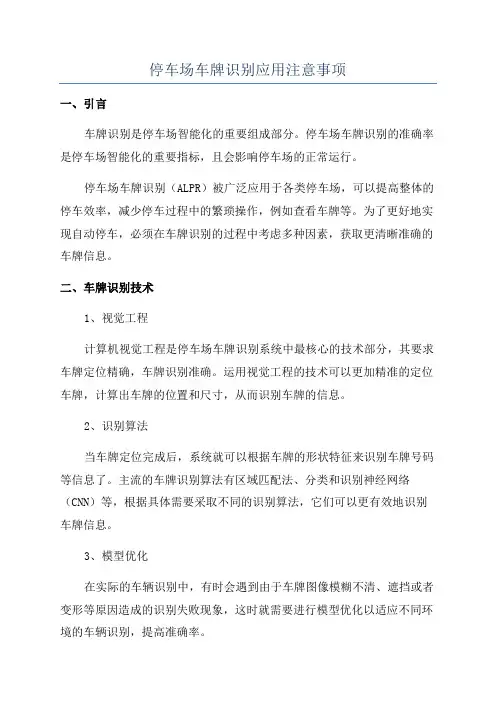

停车场车牌识别应用注意事项
一、引言
车牌识别是停车场智能化的重要组成部分。

停车场车牌识别的准确率是停车场智能化的重要指标，且会影响停车场的正常运行。

停车场车牌识别（ALPR）被广泛应用于各类停车场，可以提高整体的停车效率，减少停车过程中的繁琐操作，例如查看车牌等。

为了更好地实现自动停车，必须在车牌识别的过程中考虑多种因素，获取更清晰准确的车牌信息。

二、车牌识别技术
1、视觉工程
计算机视觉工程是停车场车牌识别系统中最核心的技术部分，其要求车牌定位精确，车牌识别准确。

运用视觉工程的技术可以更加精准的定位车牌，计算出车牌的位置和尺寸，从而识别车牌的信息。

2、识别算法
当车牌定位完成后，系统就可以根据车牌的形状特征来识别车牌号码等信息了。

主流的车牌识别算法有区域匹配法、分类和识别神经网络（CNN）等，根据具体需要采取不同的识别算法，它们可以更有效地识别车牌信息。

3、模型优化
在实际的车辆识别中，有时会遇到由于车牌图像模糊不清、遮挡或者变形等原因造成的识别失败现象，这时就需要进行模型优化以适应不同环境的车辆识别，提高准确率。
