工作进度表(甘特图)教案资料

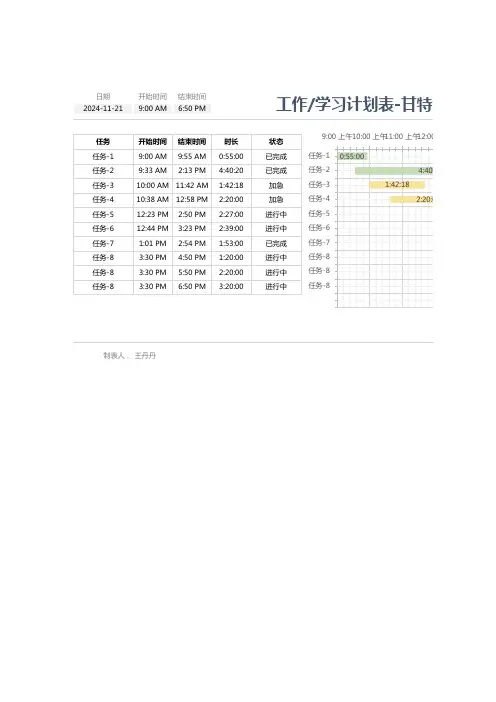

日期开始时间结束时间2024-11-219:00 AM 6:50 PM 任务开始时间结束时间时长状态已完成进行中加急任务-19:00 AM 9:55 AM 0:55:00已完成0:55:00#N/A #N/A 任务-29:33 AM 2:13 PM 4:40:20已完成4:40:20#N/A #N/A 任务-310:00 AM 11:42 AM 1:42:18加急#N/A #N/A 1:42:18任务-410:38 AM 12:58 PM 2:20:00加急#N/A #N/A 2:20:00任务-512:23 PM 2:50 PM 2:27:00进行中#N/A 2:27:00#N/A 任务-612:44 PM 3:23 PM 2:39:00进行中#N/A 2:39:00#N/A 任务-71:01 PM 2:54 PM 1:53:00已完成1:53:00#N/A #N/A 任务-83:30 PM 4:50 PM 1:20:00进行中#N/A 1:20:00#N/A 任务-83:30 PM 5:50 PM 2:20:00进行中#N/A 2:20:00#N/A 任务-83:30 PM 6:50 PM 3:20:00进行中#N/A3:20:00#N/A 制表人：王丹丹工作/学习计划表-甘特图0:55:004:40:201:42:182:20:009:00 上午10:00 上午11:00 上午12:00 任务-1任务-2任务-3任务-4任务-5任务-6任务-7任务-8任务-8任务-8稻壳内容服务有限公司您的满意是我们服务的宗旨特图40:201:53:002:27:002:39:001:20:002:20:003:20:0020:002:00 下午1:00 下午2:00 下午3:00 下午4:00 下午5:00 下午6:00 下午7:00 下午8:00 下午已完成进行中加急。

工作计划,甘特表篇一：工作计划甘特表篇一：企业(公司)工作计划进度表甘特图XX年月工作计划进度表甘特图篇二：企业(公司)工作计划进度表_甘特图XX年月工作计划进度表甘特图篇三：用excel制作甘特计划的工具如何制作excel 项目计划-blue excel工具简介项目，计划，甘特图，集成计划，资源计划，资源使用计划，excel1. 什么是blueexcel如何用excel制作项目计划？blue excel 是制作项目计划的强大工具。

可以方便快捷的制作项目计划，生成甘特图。

blue excel是一款强大的excel插件。

它内置的演示程序可以帮助你迅速掌握如何使用它。

大家经常使用excel制作项目计划甘特图而不是microsoft project. 因为绝大多数人都非常熟悉excel，使用excel制作甘特图简单灵活，形式多样。

blue excel可以帮你更快更好的生成和维护甘特图。

blue excel支持以周为，以工作日和以日历日期为单位的甘特图。

你可以通过输入日期创建任务条，也可以用图形化的方式创建任务条。

你可以任意移动，扩展收缩任务条。

灵活的方式使甘特图维护简单快捷。

你还可以设置任务条的颜色，为两个任务创建连接。

这些操作是你很容易显示任务的优先级和任务的依赖关系。

任务信息可以显示在任务条上。

此外你还可以为任务增加前提条件和详细信息，这些信息会显示在任务条的前面和后面。

使你有更多的方式显示需要的信息。

你还可以自己定制前提条件，详细信息的文本颜色。

利用excel自由的优点，你可以隐藏/显示任意区域，对行或列分组，过滤任务，为文本设置颜色，添加注释，添加列，添加图形等等。

所有这些都可以使你的计划更易于阅读。

这些都不需要你重新学习。

blue excel还支持集成计划和资源使用计划的制作。

你可以创建基于图形的任务条，可以方便的移动，调整任务条，提高工作效率。

此外独特的设计还使你可以为图形任务条添加注释，打破了任务条信息显示的限制，为制作完美的集成计划奠定基础。

欢迎阅读甘特图（Gantt chart）是在20世纪初由亨利.甘特发明的，它可以让使用者清晰直观地知道哪些任务在什么时间段完成，哪些是已完成工作量，哪里是未完成工作量。

下面我们就结合一个具体例子来看一下它的制作过程：1.首先准备数据，作为项目前期规划一定会有类似下表样的数据，本例A1至E14单元数据为手工录入16. 在图表区上按鼠标右键 --> 选择数据源 --> 窗口上的“系列“处点 "添加" 按钮,? 添加出"系列4" --> 确定17. 在绘图区选中,系列4的数据系列 --> 鼠标右键 --> 图表类型 --> XY散点图 --> 散点图 --> 完成18. 在绘图区选中系列4 --> 鼠标右键 --> 数据源 --> "X值(X)"处选择C16 --> 确定19.? 此刻图表上会生成副X轴, 副Y轴20. 选中副X轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成40725, 最大值设成40776, 主要刻度单位设成2 --> 确定21. 选中副Y轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成0, 最大值设成1 --> 确定22. 以上两步目的是使主副坐标轴刻度一致, 完成后如下图所示23. 选择中系列4--> 鼠标右键--> 数据系列格式--> 误差线Y--> 负偏差--> 自定义 "-"处输入 1 --> 选择数据标志页--> 钩选X值 --> 确定数据标志2011-7-17，没边框？，没填充颜色？? 您自己在右键的格式设置里设定一下嘛~~26.? 选中绘图区"已完工"系列(紫色那只) --> 鼠标右键 --> 数据系列格式27.? 选中主Y轴 --> 鼠标右键 --> 在"图案"页上, 全部选中无（如下图所示位置）--> 在"刻度"页上,? 钩选 "分类次序反转" -->确定28. 同理分别选中副Y轴, 副X轴-->鼠标右键 --> 坐标轴格式的“图案”页面.。

甘特图（Gantt chart）是在20世纪初由亨利.甘特发明的，它可以让使用者清晰直观地知道哪些任务在什么时间段完成，哪些是已完成工作量，哪里是未完成工作量。

下面我们就结合一个具体例子来看一下它的制作过程：1.首先准备数据，作为项目前期规划一定会有类似下表样的数据，本例A1至E14单元数据为手工录入注*：本表数据，纯属虚构，如有雷同，不胜荣兴！2. 在G列与H列制作已完工和未完工天数, 其中：G2的公式为:=IF(C$16>=E2,D2,IF(C$16>C2,C$16-C2,0)), 复制从G2到G14H2的公式为:=IF(C$16<=C2,D2,IF(C$16<E2,E2-C$16+1,0)), 复制从H2到H143. 继续加数据，B16到C18为手工输入。

D16、D17、D18分别等于C16、C17、C18。

然后将D16:D18单元格格式由日期改成数值型。

至于为什么需要做这部分数据，后文有述。

目前只需要知道EXCEL的日期数据，从本质上来讲就是一个整数。

4. 开始作图。

首先同时选择B1到C14 和 G1到H14 两个区域。

注意数据区域的选择是，先选中B1到C14，然后按住Ctrl键不放，再选择G1到H1。

5. 然后，单击工具栏上的图表向导，选择“条形图” 中的“堆积条形图”，然后直接点完成。

6. 如果您操作正确的话，出来的图应该是下面这个样子。

在右侧的“图列”上按鼠标右键，选“清除”，同时将图表区拉长拉宽一些，因为这个图可能会有些大。

7. 拖动图表大小差不多是从19行到42行，从A列到P列（行高和列宽为默认），这里顺便提一下图表上的一些元素名称，下文会经常用到。

8. 在图表区上按鼠标右键--> 图表区格式 --> 在"字体"页选字号为9--> 去除自动缩放前的钩选--> 确定9. 绘图区域内，选中蓝色的数据系列 --> 右键 --> 数据系列格式10. 在"图案" 页上--> "边框" 处选择无-->"内部"处,选择无--> 然后，选择"选项" 页11. 在 "选项" 页面上--> “分类间距处”输入10 -->确定12.选中X轴 --> 鼠标右键 -->选坐标轴格式13. 在"刻度"页上--> 最小值设成40725, 最大值设成40776, 主要刻度单位设成2 --> 选择"数字"页--> 日期处选择短日期(如图)14. 在绘图区上按鼠标右键 --> 绘图区格式--> "区域" 下选一个浅色做绘较区背景 (如图) --> 确定15.选择网格线 --> 鼠标右键 --> 网格线格式 --> 选择灰色25% --> 确定16. 在图表区上按鼠标右键 --> 选择数据源 --> 窗口上的“系列“处点 "添加" 按钮, 添加出"系列4" --> 确定17. 在绘图区选中,系列4的数据系列 --> 鼠标右键 --> 图表类型 --> XY散点图 --> 散点图 --> 完成18. 在绘图区选中系列4 --> 鼠标右键 --> 数据源 --> "X值(X)"处选择C16 --> 确定19. 此刻图表上会生成副X轴, 副Y轴20. 选中副X轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成40725, 最大值设成40776, 主要刻度单位设成2 --> 确定21. 选中副Y轴 --> 鼠标右键 --> 坐标轴格式--> 在"刻度"页上 -->最小值设成0, 最大值设成1 --> 确定22. 以上两步目的是使主副坐标轴刻度一致, 完成后如下图所示23. 选择中系列4--> 鼠标右键--> 数据系列格式--> 误差线Y--> 负偏差--> 自定义 "-"处输入 1 --> 选择数据标志页--> 钩选X值 --> 确定24. 选中刚刚加入的误差线 --> 鼠标右键 --> 误差线格式 --> "图案"页上颜色选红, 粗细选倒数第二粗, 刻度线标志选右侧第二个 --> 确定25. 完成后，效果如下图所示数据标志2011-7-17，没边框？，没填充颜色？您自己在右键的格式设置里设定一下嘛~~26. 选中绘图区"已完工"系列(紫色那只) --> 鼠标右键 --> 数据系列格式--> 数据标志 --> 钩选“类别名称”-->确定再次选中，刚加的已完工数据系列的数据标志 --> 鼠标右键 --> 数据标志格式--> 对齐-->标签位置-->数据标签内-->确定，如果一切顺利的话完成效果，如下图所示：27. 选中主Y轴 --> 鼠标右键 --> 在"图案"页上, 全部选中无（如下图所示位置）--> 在"刻度"页上, 钩选 "分类次序反转" -->确定28. 同理分别选中副Y轴, 副X轴-->鼠标右键 --> 坐标轴格式的“图案”页面上全部选中无 --> 确定-->清除副Y,副X轴显示完成后效果如下图所示29. 最后, 稍稍美化一下数据系列的填充颜色, 在图表选项里，给图表加个标题. 完成效果如下:30. 至此，整个甘特图制作过程结束。

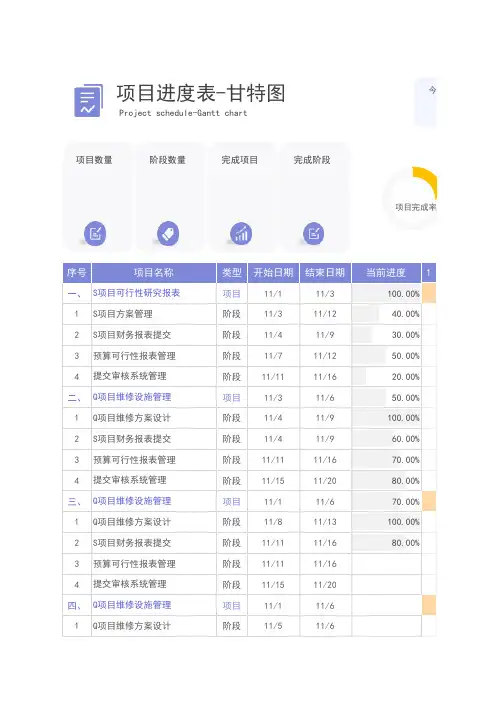

序号类型开始日期结束日期当前进度1一、项目11/111/3100.00%1阶段11/311/1240.00%2阶段
11/4
11/930.00%3阶段
11/711/1250.00%4阶段
11/1111/1620.00%二、项目
11/311/650.00%1阶段
11/411/9100.00%2阶段
11/411/960.00%3阶段
11/1111/1670.00%4阶段
11/1511/2080.00%三、项目
11/111/670.00%1阶段
11/811/13100.00%2阶段
11/1111/1680.00%3阶段
11/1111/164阶段
11/1511/20四、项目
11/111/61阶段11/511/6Q项目维修设施管理Q项目维修方案设计
项目名称S项目可行性研究报表S项目方案管理S项目财务报表提交预算可行性报表管理提交审核系统管理Q项目维修设施管理Q项目维修方案设计S项目财务报表提交预算可行性报表管理提交审核系统管理Q项目维修设施管理Q项目维修方案设计S项目财务报表提交预算可行性报表管理提交审核系统管理项目进度表-甘特图Project schedule-Gantt chart 项目数量阶段数量完成项目完成阶段
今日。
