活塞环三隙的测量方法及标准

活塞环是发动机中的重要部件，它的作用是密封活塞与缸体之间的空隙，防止燃气泄漏，同时也起到润滑作用。活塞环的质量直接影响发动机的性能和寿命，因此对活塞环的测量十分重要。本文将介绍活塞环三隙的测量方法及标准。

一、活塞环三隙的定义

活塞环三隙是指活塞环与缸体之间的三个间隙，分别为上隙、下隙和侧隙。上隙是指活塞环与缸体顶部之间的间隙，下隙是指活塞环与缸体底部之间的间隙，侧隙是指活塞环与缸体侧面之间的间隙。

二、活塞环三隙的测量方法

1. 上隙的测量方法

上隙的测量方法是将活塞环放入缸体中，用一个厚度为0.03mm的塑料片插入活塞环与缸体之间的间隙中，然后用千分尺测量塑料片的厚度，即为上隙的大小。

2. 下隙的测量方法

下隙的测量方法是将活塞环放入缸体中，用一个厚度为0.03mm的塑料片插入活塞环与缸体之间的间隙中，然后用千分尺测量塑料片的厚度，再减去塑料片的厚度，即为下隙的大小。

3. 侧隙的测量方法

侧隙的测量方法是将活塞环放入缸体中，用一个厚度为0.03mm的塑料片插入活塞环与缸体之间的间隙中，然后用千分尺测量塑料片的厚度，再减去塑料片的厚度，即为侧隙的大小。

三、活塞环三隙的标准

活塞环三隙的大小应符合国家标准GB/T 1148-2009的规定。其中，上隙的标准值为0.03-0.08mm，下隙的标准值为0.03-0.08mm，侧隙的标准值为0.02-0.06mm。如果活塞环三隙的大小超出标准范围，就需要更换活塞环或调整缸体尺寸。

四、活塞环三隙的影响因素

活塞环三隙的大小受到多种因素的影响，主要包括以下几个方面：

1. 活塞环材料的选择

不同材料的活塞环具有不同的热膨胀系数和硬度，因此对活塞环三隙的大小有一定影响。

2. 活塞环的制造工艺

活塞环的制造工艺包括热处理、表面处理等，这些工艺对活塞环三隙的大小也有一定影响。

3. 缸体的尺寸和形状

缸体的尺寸和形状对活塞环三隙的大小有直接影响，因此在设计和制造缸体时需要考虑活塞环的尺寸和形状。

4. 发动机的使用环境

发动机的使用环境包括温度、压力、转速等因素，这些因素对活塞环三隙的大小也有一定影响。

五、结论

活塞环三隙的测量和控制是发动机制造和维修中的重要环节，它直接影响发动机的性能和寿命。因此，在制造和维修发动机时，需要严格按照国家标准进行活塞环三隙的测量和控制，以确保发动机的质量和可靠性。

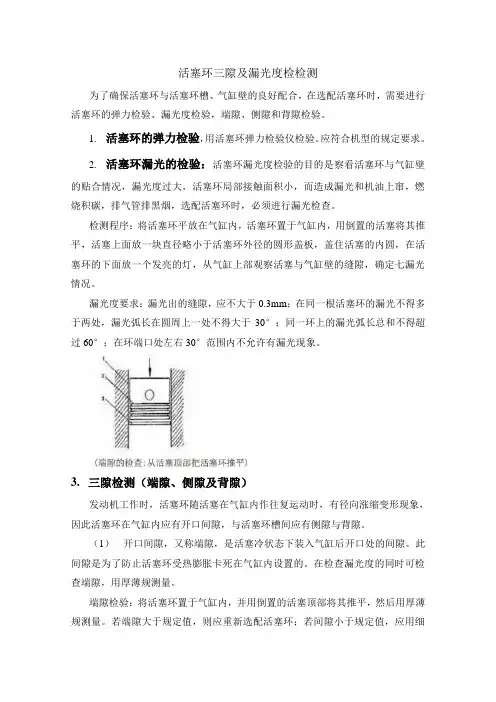

活塞环三隙及漏光度检检测

为了确保活塞环与活塞环槽、气缸壁的良好配合，在选配活塞环时，需要进行活塞环的弹力检验、漏光度检验，端隙、侧隙和背隙检验。

1. 活塞环的弹力检验，用活塞环弹力检验仪检验。应符合机型的规定要求。

2. 活塞环漏光的检验：活塞环漏光度检验的目的是察看活塞环与气缸壁的贴合情况，漏光度过大，活塞环局部接触面积小，而造成漏光和机油上窜，燃烧积碳，排气管排黑烟，选配活塞环时，必须进行漏光检查。

检测程序：将活塞环平放在气缸内，活塞环置于气缸内，用倒置的活塞将其推平，活塞上面放一块直径略小于活塞环外径的圆形盖板，盖住活塞的内圆，在活塞环的下面放一个发亮的灯，从气缸上部观察活塞与气缸壁的缝隙，确定七漏光情况。

漏光度要求：漏光出的缝隙，应不大于0.3mm；在同一根活塞环的漏光不得多于两处，漏光弧长在圆周上一处不得大于30°；同一环上的漏光弧长总和不得超过60°；在环端口处左右30°范围内不允许有漏光现象。

3. 三隙检测（端隙、侧隙及背隙）

发动机工作时，活塞环随活塞在气缸内作往复运动时，有径向涨缩变形现象，因此活塞环在气缸内应有开口间隙，与活塞环槽间应有侧隙与背隙。

（1）开口间隙，又称端隙，是活塞冷状态下装入气缸后开口处的间隙。此间隙是为了防止活塞环受热膨胀卡死在气缸内设置的。在检查漏光度的同时可检查端隙，用厚薄规测量。

端隙检验：将活塞环置于气缸内，并用倒置的活塞顶部将其推平，然后用厚薄规测量。若端隙大于规定值，则应重新选配活塞环；若间隙小于规定值，应用细平锉刀对环的端口进行锉修。

锉修注意事项：活塞环要有支点；只能锉修一端环口且应平整；锉刀单方向行刀；四周用力捏紧检验活塞环，两面都要检验。

端隙：解放一道气环0.50~0.70mm，二道气环0.40~0.60mm，油环0.30~0.50mm

东风一道气环0.29~0.49mm，二道气环0.29~0.49mm，油环0.50~0.70mm

活塞及活塞环主要配合间隙的测量方法

1 / 1

1、活塞裙部尺寸与气缸间隙

活塞裙部尺寸指活塞裙部主、次推力面最大的直径，气缸内径与裙部尺寸之差即为配缸间隙，这是发动机极其重要的一个配合间隙，如有一丝之差，就可能发生拉缸等故障。裙部尺寸用内径千分尺按操作规范仔细测量，当不明确裙部尺寸测量位置时，可用千分尺沿裙部主、次推力面方向从上至下逐点测量，其最大直径值即为为裙部尺寸。常见的铝活塞配铸铁缸套，标准测量室温为20℃，每上升（下降）10℃，可酌情减少（增加）约

0.01毫米的配缸间隙。

2、活塞环开口间隙

更换活塞环时必须用塞尺检查活塞环开口间隙。对有磨损的气缸，检查开口间隙时，应将环置于接近下止点磨损最小的位置处进行，以防开口被顶死而拉缸。检查开口间隙是否超过许用极限进，应将环置于接近上止点处测量。经过镗磨的缸孔，检查开口间隙不受位置限制。

3、活塞环的边隙和背隙

活塞环的边隙用塞尺测量。边隙过小易发生卡环、拉缸；过大易漏气、上油，严惩时使活塞环与环岸断裂。更换新活塞环应测量边隙是否过小；在用活塞环应检查边隙是否超过允许使用极限，特别是第一环。气缸的第一环上止点处易磨损成台阶，需加工气缸口，削平台阶，否则第一环边隙会急剧增大。活塞环在环槽中没有背隙也会拉缸。将环压入环槽底部，环的外圆面应低于环岸的外圆面，否则不可装环入槽。
