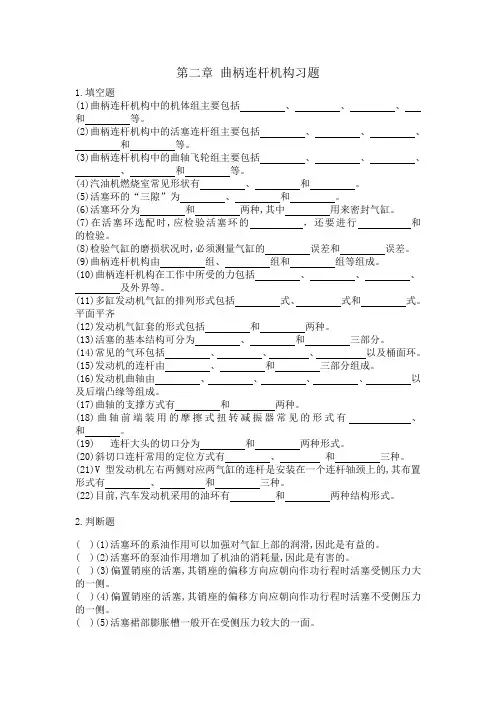

第二章 曲柄连杆机构习题
1.填空题
(1)曲柄连杆机构中的机体组主要包括 、 、 、
和 等。
(2)曲柄连杆机构中的活塞连杆组主要包括 、 、 、
和 等。
(3)曲柄连杆机构中的曲轴飞轮组主要包括 、 、 、
、 和 等。
(4)汽油机燃烧室常见形状有 、 和 。
(5)活塞环的“三隙”为 、 和 。
(6)活塞环分为 和 两种,其中 用来密封气缸。
(7)在活塞环选配时,应检验活塞环的 ，还要进行 和
的检验。
(8)检验气缸的磨损状况时,必须测量气缸的 误差和 误差。
(9)曲柄连杆机构由 组、 组和 组等组成。
(10)曲柄连杆机构在工作中所受的力包括 、 、 、
及外界等。
(11)多缸发动机气缸的排列形式包括 式、 式和 式。
平面平齐
(12)发动机气缸套的形式包括 和 两种。
(13)活塞的基本结构可分为 、 和 三部分。
(14)常见的气环包括 、 、 、 以及桶面环。

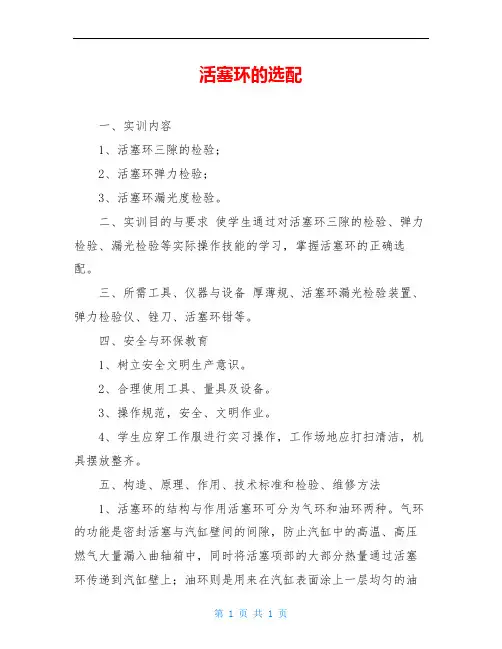

第 1 页 共 1 页 活塞环的选配
一、实训内容
1、活塞环三隙的检验；
2、活塞环弹力检验；
3、活塞环漏光度检验。
二、实训目的与要求 使学生通过对活塞环三隙的检验、弹力检验、漏光检验等实际操作技能的学习，掌握活塞环的正确选配。
三、所需工具、仪器与设备 厚薄规、活塞环漏光检验装置、弹力检验仪、锉刀、活塞环钳等。
四、安全与环保教育
1、树立安全文明生产意识。
2、合理使用工具、量具及设备。
3、操作规范，安全、文明作业。
4、学生应穿工作服进行实习操作，工作场地应打扫清洁，机具摆放整齐。
五、构造、原理、作用、技术标准和检验、维修方法
1、活塞环的结构与作用活塞环可分为气环和油环两种。气环的功能是密封活塞与汽缸壁间的间隙，防止汽缸中的高温、高压燃气大量漏入曲轴箱中，同时将活塞项部的大部分热量通过活塞环传递到汽缸壁上；油环则是用来在汽缸表面涂上一层均匀的油
第 1 页 共 1 页 膜，并将多余的润滑油刮去，以防止润滑油窜入汽缸燃烧，同时油环也起着密封的作用。气环的工作条件要求气环的材料要耐热、耐磨、具有高强度以及高的冲击韧性和良好的磨合性。气环的断面形状有多种，包括：矩形环、锥形环、正扭曲内切环、反扭曲内切环、梯形环和桶形环等。矩形断面的气环随活塞往复运动时，会把汽缸壁上的润滑油送入汽缸中，缸壁的润滑油压入燃烧室，会使燃烧室形成积炭和增加机油消耗。为了减少润滑油进入燃烧室，气环广泛采用非矩形断面的扭曲环和桶面环。油环一般为钢带组合式油环，它由两片相互独立的刮片和一个弹性良好
的钢丝衬环组成，衬环的弹力作用使两个刮片分别向上和向下压向活塞环槽端面，形成端面密封，从而大大地减少了窜油量。这种油环具有以下优点：①片环很薄，接触压力高，刮油能力强；②两个钢片独立工作，对汽缸的适应性好：③回油通路大，油路中不易结胶，降低了润滑油的消耗。技术标准发动机型号端 隙（mm）侧 隙（mm）气环油环气环油环CA6102第一道0、5~0、

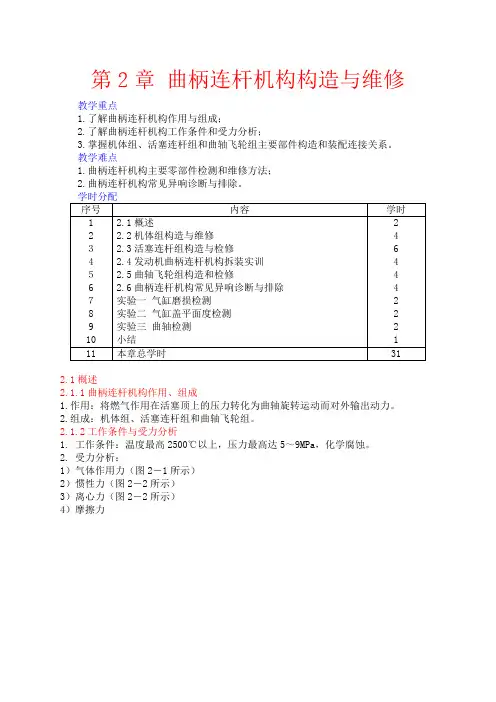

第2章 曲柄连杆机构构造与维修
教学重点
1.了解曲柄连杆机构作用与组成；
2.了解曲柄连杆机构工作条件和受力分析；
3.掌握机体组、活塞连杆组和曲轴飞轮组主要部件构造和装配连接关系。
教学难点
1.曲柄连杆机构主要零部件检测和维修方法；
2.曲柄连杆机构常见异响诊断与排除。
学时分配
序号 内容 学时
1
2
３
4
５
6
７
8
9
10 2.1概述
2.2机体组构造与维修
2.3活塞连杆组构造与检修
2.4发动机曲柄连杆机构拆装实训
2.5曲轴飞轮组构造和检修
2.6曲柄连杆机构常见异响诊断与排除
实验一 气缸磨损检测
实验二 气缸盖平面度检测
实验三 曲轴检测
小结 2
4
6
4
4
4
2
2
2
1
11 本章总学时 31
2.1概述
2.1.1曲柄连杆机构作用、组成
1.作用：将燃气作用在活塞顶上的压力转化为曲轴旋转运动而对外输出动力。
2.组成：机体组、活塞连杆组和曲轴飞轮组。
2.1.2工作条件与受力分析
1. 工作条件：温度最高2500℃以上，压力最高达5～9MPa，化学腐蚀。
2. 受力分析：
1）气体作用力（图2－1所示）
2）惯性力（图2－2所示）
3）离心力（图2－2所示）
4）摩擦力
图2－1
气体压力分析.swf
图2－2
往复惯性力和离心力作用示意图.swf
2.2机体组构造和维修
2.2.1气缸体和曲轴箱
1.气缸定义：气缸体上部有一个或数个为活塞在其中运动做导向的圆柱形空腔。
2.气缸体型式：水冷式和风冷式
整体式气缸有上下两个平面，安装气缸盖和下曲轴箱。是气缸修理的加工基准。
３.气缸材料：一般采用优质灰铸铁，也有在铸铁中加入少量合金元素，为提高耐磨性，采用表面淬火和镀铑等处理工艺。
4.气缸套形式：干式和湿式
5.气缸套材料：合金铸铁或合金钢
6.气缸排列形式：单列式、V形式、对置式
7.曲轴箱结构形式：平分式、龙门式、隧道式
1 项目教学（活塞环三隙的测量）
注 意 事 项
1、操作规定时间： 20分钟（含准备时间）。
2、请首先按要求在作业表上填写你的姓名、班级。
3、请仔细阅读各种题目的回答或操作要求，在规定的时间和地点完成相应的项目。
4、不要在作业表上乱写乱画，填写无关的内容。
1、 本题分值：45分
采用现场实物检测方式对指定的活塞环三隙进行测量，并完成作业表及确定相应的维修方案。
操作要求：
1、合理选择和规范使用工具、仪器、仪表、量具；
2、作业项目齐全；作业流程合理；
3、量具的使用、读数方法、读数结果正确；
4、按要求对活塞环的端隙、侧隙进行检测，并根据检测结果提出维修方案；
5、口述活塞环背隙的检测方法并记录；
6、相应数据的计算方法及结果正确；
7、安全与文明作业。
检测所需工量具
工量具名称 规格 数量 备注
发动机维修手册 考点提供
活塞环拆装钳 1套 考点提供
游标卡尺 1把 考点提供
厚溥规 0-100mm 1把 考点提供
活塞连杆组 考点提供
工具车 配备常用工具 1台 考点提供
抹布 考点提供
2
活塞环三隙检测评分表
班级： 姓名： 用时： 分钟 总得分：
序号 考核项目 配分 扣分标准（每项累计扣分不超过配分） 扣分
1
安全文明否决 造成人身、设备重大事故，或恶意顶撞考官、严重扰乱考场秩序， 立即
终止考试，此题计 0 分
2
安全文明生产
7 分 (1)不穿工作服扣 1 分、不穿工作鞋扣 1 分、不戴工作帽扣 1 分
(2)竣工后未清理工量具，每件扣 1 分
(3)竣工后未清理考核场地，扣 2 分
(4)不服从考官、出言不逊，每次扣 1 分
3
工量具准备
5 分 (1)工量具每少准备 1 件扣 1 分
(2)工量具选择不当，每次扣 2 分
