生态护坡工程施工方案

生态砼护坡景观设计方案说明 一、工程概况

根据绣缘河流域综合治理工程一标段南侧分图65、66、71区域景观深化设计的要求，在本区域内护坡段采用200mm厚土工格室型生态护砼护坡,生态砼护坡设计坡比为1：2。坡顶道路使用植草砖铺设，道路纵向线形根据现场地势曲折走向。横向线形依据道路排水要求向坡面一侧放坡约0.3%。道路两侧绿化带将设计有景观石和休闲座椅的嬉戏绿地，道路旁小土丘将进行绿化设计，种植小灌木及草坪花卉。

二、主要施工方案

1.生态混凝土护坡段：

坡底基础采用300*500条形混凝土，按统一标高顺坡底蜿蜒走向。生态混凝土坡顶面压顶采用200*300条形混凝土，依据生态混凝土护坡坡顶顺势走向。护坡面横向混凝土格埂间距依据现场坡面条件，基本保持间距约10000mm。生态混凝土设计坡长为6.5m，设计坡比为1:2。坡面使用机械压实，防止侵水导致坡面沉陷。生态混凝土护坡施工主要工序：坡面机械、人工精修整达到设计要求→铺设营养型无防布→安装土工格室→现浇180mm生态混凝土→填充20mm复合盐碱改良营养材料及种植土→绿化草坪花卉。

2.景观道路：

道路纵线依据现场曲线走向，道路边线离护坡坡顶水平距离约500mm。道路设计宽度为1500mm。横坡依据道路排水要求，向西北侧方向顺坡0.3%左右。

3.道路两侧绿化带： 绿化带宽度不要求规定宽度，以现场道路与护坡坡顶间距为走向。其西北侧绿化带将依势摆放景观石，东南侧将在适当位置安装休闲观光座椅。植物配置有小灌木、常绿草坪、花卉点缀。

4.道路东南侧土丘绿化设计：

土丘绿化配置主要以三角枫、五角枫、造型油松、国槐等树木为主，搭配绿化草坪及花卉。

上海市园林工程有限公司

2011年8月1日

目 录

一、工程概况 ......................... - 2 -

二、编制依据 ......................... - 2 -

三、施工前准备工作 ................... - 4 -

四、施工方案及施工 ........ 错误!未定义书签。

五、质量保证措施 ..................... - 8 -

六、安全保障措施 .......... 错误!未定义书签。

七、环境保护及防治传染病措施…………………………… - 13 -

附件：1、施工进度计划横道图

2、施工技术交底书

3、施工安全交底书

防护工程施工方案

一、工程概况

江华瑶族自治县涔天河水库库区防护工程及浸没处理工程属涔天河水库配套及改造项目，主要工作内容为库区抬填及防护，第三标段清塘片抬填区抬填面积98.63亩，设计排水沟728m，防护工程主要为预制六角块护坡和浆砌片石护脚。

二、编制依据

1、施工项目施工招标文件；

2、施工合同协议书；

3、施工设计图；

4、水利水电工程施工技术规范；

4、益阳水利水电建设有限公司《工程管理办法》、《质量管理办法》和《安全管理办法》等，以及本单位的技术水平、装备能力、管理水平及类似工程的施工经验。

5、中标后深入了解和研究设计文件以及施工现场的具体情况。

6、总体实施性施工组织设计。

三、施工前准备工作

（1）技术准备

1、认真审阅设计图纸和设计技术资料，学习招标文件和监理程序，熟悉合同文件和技术规范。

2、现场核对设计资料，组织有关人员对线路走向、位置、地形地貌、道路交通、地质水文状况等进行全面的调查核对。 3、施工前进行导线点、水准点进行复核和加密。复测场地地貌，包括取弃土场等具体位置的复核，对设计红线进行放样。打桩标明后报监理工程师检查。

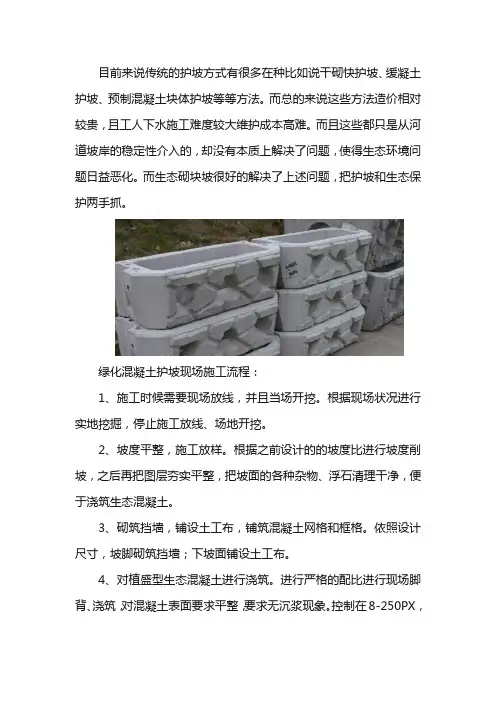

目前来说传统的护坡方式有很多在种比如说干砌快护坡、缓凝土护坡、预制混凝土块体护坡等等方法。而总的来说这些方法造价相对较贵，且工人下水施工难度较大维护成本高难。而且这些都只是从河道坡岸的稳定性介入的，却没有本质上解决了问题，使得生态环境问题日益恶化。而生态砌块坡很好的解决了上述问题，把护坡和生态保护两手抓。

绿化混凝土护坡现场施工流程：

1、施工时候需要现场放线，并且当场开挖。根据现场状况进行实地挖掘，停止施工放线、场地开挖。

2、坡度平整，施工放样。根据之前设计的的坡度比进行坡度削坡，之后再把图层夯实平整，把坡面的各种杂物、浮石清理干净，便于浇筑生态混凝土。

3、砌筑挡墙，铺设土工布，铺筑混凝土网格和框格。依照设计尺寸，坡脚砌筑挡墙；下坡面铺设土工布。

4、对植盛型生态混凝土进行浇筑。进行严格的配比进行现场脚背、浇筑，对混凝土表面要求平整，要求无沉浆现象。控制在8-250PX，之后需要7到14天的覆膜养护周期，膈腧混凝土进行周期性浇水，确保混凝土的湿度。

5、封边、压顶、护肩、堆石护脚。浇筑完植生型生态混凝土后，在实验区岸坡顶部、两侧，运用普通混凝土封边、压顶、护肩，加强生态混凝土的整体性和抗雨水冲蚀能力；整平岸坡，挑拣出大石块，依次搬运码放在坡脚砖砌体旁，以阻拦河水对生态混凝土护坡示范模范型坡脚的冲刷。

安徽华路畅安建材有限公司（原阜阳市兴硕建材厂）是专业生产、销售各种普通混合钢钎维井具、装配式检查井，井壁模块，透水砖，植草砖，荷兰砖，护坡砖，收水井篦，路牙石制品系列。我公司拥有新型的生产设备及完善的检测设备和一批高、中级技术管理人才及经验丰富的职工队伍，产品凭借稳定的质量、尽责的服务，远销北京、天津、河北、河南、安徽、山西、山东、东北、内蒙古等十几个省市。

-来源网络，仅供个人学习参考 滁河防洪治理近期工程

驷马山分洪道工程（第三批）施工1标

护

坡

工

程

施

工

方

案

阜阳市水利建筑安装工程公司

2015年11月

护坡工程施工方案

-来源网络，仅供个人学习参考 审批：

审核：

编制：

护坡工程施工方案

一、工程概况

驷马山分洪道是为驷马山引江灌溉工程开挖的人工渠道，全长27.4km，是以灌溉为主，结合滁河分洪和航运等为一体的大型水利工程。灌溉时是驷马山引江工程的总干渠，分洪时是分泄滁河上游洪水的入江通道，也是滁河洪水在安徽省境内的唯一入江水道。工程于1969年12月动工开挖，1971年12月竣工。自1971年至今，分洪道在灌溉、分洪和航运等方面发挥了巨大的效益，尤其是分洪效益十分显着，每年经驷马山分洪道分泄入江的洪水总量约占滁河干流襄河口闸以上洪量的70％，大大减轻了滁河上中游的洪涝灾害。

驷马山分洪道现状设计分洪流量为500m3/s（相应滁河干流金银浆水位12.8m，南京潮位8.86m），2006年水利部批复的《滁河流域防洪规划报告（2004年修订）》中分洪道拟扩大规模至分洪750m3/s（金银浆水位12.8m，南京潮位8.86m），但根据调洪演算，襄河口闸以上和襄河口闸至汊河集闸之间仍有0.18万m3和0.17万m3的超额洪量，需用沿岸圩区蓄洪。随着保护区农业和农村经济、县域经济的进一步发展和城镇化进程的推进，为了达到流域防洪规划所拟定的防洪标准，彻底解决襄河口闸以上和襄汊之间的超额洪水，进一步扩大驷马山分洪道的分洪规模。

-来源网络，仅供个人学习参考 本招标项目滁河防洪治理近期工程驷马山分洪道工程（第三批）已由安徽省水利厅以皖水基函〔2014〕841号文批准建设。

本标段施工主要内容

滁河防洪治理近期工程驷马山分洪道工程（第三批）Ⅰ标工程合同范围内承包人承包的主要工程项目有：深切岭段19+800～21+000河道扩挖工程；深切岭段19+800～21+000左岸工程（排水沟、集渗辐射排水管、重塑土、护坡工程）；深切岭段19+800～21+000右岸工程（排水沟、排水井兼抗滑桩、草皮护坡、整坡工程）。
