EMC测试表格

原 始 记 录

序号 测试项目 测试端口 预期判据 测试结果 不合格现象

1 静电放电抗扰度试验 机箱端口

2 射频电磁场辐射抗扰度试验 机箱端口

3 电快速瞬变脉冲群抗扰度试验 电源端口

4 浪涌（冲击）抗扰度试验 电源端口

5 射频场感应传导骚扰的抗扰度试验 电源端口

6 工频磁场抗扰度试验 机箱端口

7 脉冲磁场抗扰度试验 机箱端口

8 电源线传导骚扰试验 电源端口

9 辐射骚扰试验 机箱端口

备注：1、受试设备：

2、供电电源：

3、试验人：

4、日 期：

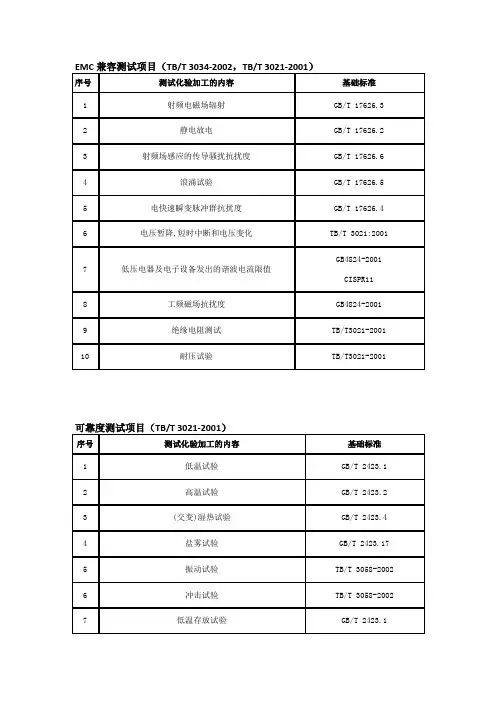

EMC兼容测试项目（TB/T 3034-2002，TB/T 3021-2001）

序号 测试化验加工的内容 基础标准

1 射频电磁场辐射 GB/T 17626.3

2 静电放电 GB/T 17626.2

3 射频场感应的传导骚扰抗扰度 GB/T 17626.6

4 浪涌试验 GB/T 17626.5

5 电快速瞬变脉冲群抗扰度 GB/T 17626.4

6 电压暂降,短时中断和电压变化 TB/T 3021:2001

7 低压电器及电子设备发出的谐波电流限值 GB4824-2001

CISPR11

8 工频磁场抗扰度

GB4824-2001

9 绝缘电阻测试 TB/T3021-2001

10 耐压试验 TB/T3021-2001

可靠度测试项目（TB/T 3021-2001）

序号 测试化验加工的内容 基础标准

1 低温试验 GB/T 2423.1

2 高温试验 GB/T 2423.2

3 (交变)湿热试验 GB/T 2423.4

4 盐雾试验 GB/T 2423.17

5 振动试验 TB/T 3058-2002

6 冲击试验 TB/T 3058-2002

7 低温存放试验 GB/T 2423.1 序号 测试化验加工的内容 基础标准

8 强化筛选试验 TB/T 3021-2001

9 温度冲击试验 GB/T 2423.22

10 低气压试验 GB/T 2423.21

第一篇：传导发射(Conducted Emission)

传导发射(Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求,通常用骚扰电压或骚扰电流的限值（两者有相互转换关系)来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。

1. 测试标准：有CISPR22(ITE)，CISPR14-1（家电和工具），CISPR13（AV），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法，以引用CISPR22居多。

2。 测试方法：

1) 仪器和设备：接收机、LISN(线路阻抗稳定网络,或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头(与电流探头配合使用的CDN，容性电压探头）、DIA(断续干扰分析仪,用于测试CISPR14—1中的断续干扰）、测插入损耗的一整套设备等,当然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16—1—2的要求。

2) 测试布置：分台式与落地式，台式设备离LISN 80cm，离接地平板40cm（这里的接地平板可以是水平接地板,也可以是屏蔽室的垂直接地内墙),落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1，15里面是10cm +/— 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离,只说了需要与接地板用绝缘材料隔开.辅助设备的布置也随测试标准的不同有出入,CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm.手持II类设备需要包模拟手.CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。

3） 测试频段：大多是150kHz-30MHz,CISPR15是例外（骚扰电压9kHz—30MHz，插入损耗150kHz—1，605kHz）。

空調的EMC測試[分享]

1. 适用标准:

1.1. EMI测试标准:

1.1.1. 一般性标准:

EN61000-3-2

EN61000-3-3

1.1.2. 产品类标准: EN55014-1

1.2. EMS测试标

1.2.1. 产品类标准:EN55014-2

1.2.2. 基本的标准:IEC61000-4-2

IEC61000-4-4

IEC61000-4-5

IEC61000-4-6

IEC61000-4-11

2. 空调分类及测试项目:

2.1. 窗式空调:分机械调节式和摇控式，机械调节式须测EMI项目包括Conduction, Power Clamp, Click, Harmonics, Flick，无EMS测试要求。

而摇控式窗机内有控制电路(含CPU,晶振)和摇控器，所以除EMI测试外，还要测试EMS项目包括ESD,EFT,SURGE,C/S,DIP。

2.2. 分体式空调:

2.2.1. 一般式:同2.1之EMS及EMI测试要求。

2.2.2. 变频分体式空调:其压缩机控制电路晶振频率低于15MHz同2.2.1，若高于15MHz则EMS测试项目须加R/S测试。

2.2.3. 一拖二分体式空调:当两个室内机有分开的电源线时，两条电源线都需分开测试，同2.2.1。

2.3. 分体式柜式空调:由于柜机工作电流较大，在实验室内无法正常测试，一般只作室内机不带载(室外机)情况下的测试以供参考。
