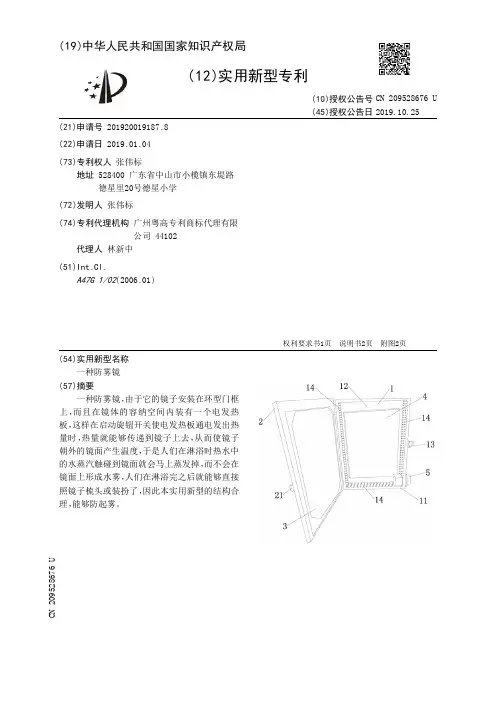

【CN209528676U】一种防雾镜【专利】

【CN209528676U】一种防雾镜【专利】

发明内容 [0003] 本实用新型的目的在于克服现有技术的不足，提供一种结构合理，能够起到防起 雾的镜子。 [0004] 为了解决上述存在的技术问题，本实用新型采用下述技术方案： [0005] 一种防雾镜，包括由环形的镜边框和将该镜边框里侧封闭起来的里板组成具容纳 空间的镜体、一侧摆动连接在该镜边框上的环型门框；在所述环型门框上设有一块镜子；所 述的镜子安装在环型门框上后其镜面将环型门框的中空孔盖住；在所述的镜体的容纳空间 中设有一个电 发热板 ，在所述的 镜边框的 侧壁上设有控制该电 发热板工作的 旋钮开关 ；在 所述的环型门框的侧壁上设有门扣；在所述的镜边框上设有能够套入到该门扣上的环圈。 [0006] 在对上述一种防雾镜的改进方案中，在所述镜边框的四周壁上均设有多个通孔。 [0007] 与现有技术相比 ，本实用新型的有益效果：由于它的镜子安装在环型门框上，而且 在镜体的 容 纳空间内 装有一个电 发热板 ，这样在 启动旋钮开关 使电 发热板通电 发出热量 时 ，热量就能够传递到镜子上去 ，从而使镜子朝外的镜面产生温度 ，于是人们在淋浴时热水 中的 水蒸汽触碰到镜面就会马上蒸发掉 ，而不会在镜面上形成水雾 ，人 们在淋浴完之 后就 能够直接照镜子梳头或装扮了，因此它的结构合理，能够防起雾。 [0008] 下面结合附图与具体实施方式对本实用新型作进一步的详细描述： [0009] 【附图说明】 [0010] 图1是本实用新型实施例的立体示意图； [0011] 图2是本实用新型打开门框的立体示意图。 [0012] 【具体实施方式】 [0013] 一种防雾镜，如图1、2所示，包括由环形的镜边框11和将该镜边框11里侧封闭起来 的里板12组成具容纳空间的镜体1、一侧摆动连接在该镜边框11上的环型门框2；在所述环 型门框2上设有一块镜子3；所述的镜子3安装在环型门框2上后其镜面将环型门框2的中空 孔盖住 ；在所述的 镜体1的 容纳空间中设有一个电 发热板4 ，在所述的 镜边框11的 侧壁上设 有控制该电发热板4工作的旋钮开关5；在所述的环型门框2的侧壁上设有门扣21；在所述的

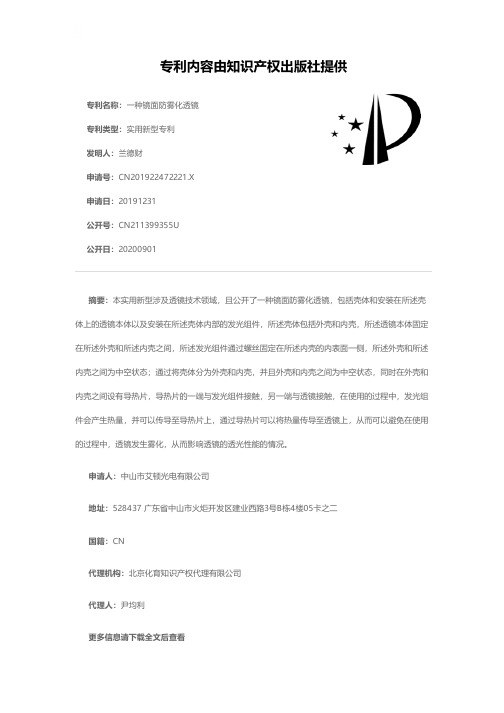

一种镜面防雾化透镜[实用新型专利]

一种镜面防雾化透镜[实用新型专利]

专利名称：一种镜面防雾化透镜专利类型：实用新型专利
发明人：兰德财
申请号：CN201922472221.X 申请日：20191231
公开号：CN211399355U
公开日：
20200901
专利内容由知识产权出版社提供
摘要：本实用新型涉及透镜技术领域，且公开了一种镜面防雾化透镜，包括壳体和安装在所述壳体上的透镜本体以及安装在所述壳体内部的发光组件，所述壳体包括外壳和内壳，所述透镜本体固定在所述外壳和所述内壳之间，所述发光组件通过螺丝固定在所述内壳的内表面一侧，所述外壳和所述内壳之间为中空状态；通过将壳体分为外壳和内壳，并且外壳和内壳之间为中空状态，同时在外壳和内壳之间设有导热片，导热片的一端与发光组件接触，另一端与透镜接触，在使用的过程中，发光组件会产生热量，并可以传导至导热片上，通过导热片可以将热量传导至透镜上，从而可以避免在使用的过程中，透镜发生雾化，从而影响透镜的透光性能的情况。

申请人：中山市艾顿光电有限公司
地址：528437 广东省中山市火炬开发区建业西路3号B栋4楼05卡之二
国籍：CN
代理机构：北京化育知识产权代理有限公司
代理人：尹均利
更多信息请下载全文后查看。

一种防雾气眼镜[实用新型专利]

一种防雾气眼镜[实用新型专利]

专利名称：一种防雾气眼镜
专利类型：实用新型专利
发明人：刘宇程
申请号：CN201120484526.3申请日：20111129
公开号：CN202486446U
公开日：
20121010
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种眼镜，具体涉及一种防雾气眼镜。

一种防雾气眼镜，包括镜架和与其固定连接的镜片，其特征在于，所述的镜片上有防雾膜。

采用了上述的带有防雾膜的防雾眼镜，可以防止温差过大时眼镜上产生雾气，本实用新型的眼镜结构简单、使用方便。

申请人：刘宇程
地址：250031 山东省济南市天桥区新苑小学
国籍：CN
代理机构：济南舜源专利事务所有限公司
代理人：徐槐
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920276874.8
(22)申请日 2019.03.05
(73)专利权人 鹰潭市尼可达光学科技有限公司
地址 335000 江西省鹰潭市余江区鹰潭国
际商贸园区（鹰潭国际眼镜城商会大
厦第23层）
(72)发明人 沈劲松　
(74)专利代理机构 温州名创知识产权代理有限
公司 33258
代理人 程嘉炜
(51)Int.Cl.
G02C 7/02(2006.01)
G02B 1/18(2015.01)
G02B 1/14(2015.01)
G02B 1/111(2015.01)
(54)实用新型名称
一种防雾镀膜眼镜镜片
(57)摘要
本实用新型公开了一种防雾镀膜眼镜镜片，
属于眼镜领域，一种防雾镀膜眼镜镜片，包括基
片层，基片层的上端贴合有防反射层，防反射层
的上端贴合有防蓝光层，防蓝光层为二氧化钛镀
膜，防蓝光层的外表面贴合有强化层，它设置有
防雾层，防雾层采用的材料是聚四氟乙烯，聚四
氟乙烯不具有的吸水性，且在水中不会发生浸湿
或膨胀的现象，使得其可以防止雾气凝聚，且该
防雾镀膜眼镜镜片设置有防反射层，防反射层的
折射率介于空气和玻璃之间，使得薄膜内表面和
外表面反射光的强度几乎是相等的，当薄膜的厚
度约为光波波长的四分之一时，从薄膜内外表面
分别反射出的光线会通过相消干扰互相抵消，从
而最大程度地减少人们看到的眩光，便于人们使
用。

权利要求书1页 说明书3页 附图1页CN 209343061 U 2019.09.03
C N 209343061
U
权　利　要　求　书1/1页CN 209343061 U
1.一种防雾镀膜眼镜镜片，包括基片层(1)，其特征在于：所述基片层(1)的上端贴合有防反射层(2)，所述防反射层(2)的上端贴合有防蓝光层(3)，所述防蓝光层(3)为二氧化钛镀膜，所述防蓝光层(3)的外表面贴合有强化层(4)，所述基片层(1)的外表面贴合有强化层(4)，所述强化层(4)的外表面贴合有硬化层(5)，所述硬化层(5)的上端贴合有防雾层(6)，所述防雾层(6)采用的材料为聚四氟乙烯，所述防雾层(6)的外表面贴合有保护膜(7)。

2.根据权利要求1所述的一种防雾镀膜眼镜镜片，其特征在于：所述防反射层(2)是镜片上的一层很坚固、很薄的膜层，所述防反射层(2)采用的材料为PC材料，所述防反射层(2)的折射率介于空气和玻璃之间。

3.根据权利要求1所述的一种防雾镀膜眼镜镜片，其特征在于：所述强化层(4)为二氧化硅加硬液，涂抹在基片层(1)和防蓝光层(3)的外表面。

4.根据权利要求1所述的一种防雾镀膜眼镜镜片，其特征在于：所述硬化层(5)采用的材料为氧化镁，在真空条件下镀在强化层(4)的表面。

5.根据权利要求1所述的一种防雾镀膜眼镜镜片，其特征在于：所述硬化层(5)的外表面贴合有保护膜(7)，所述保护膜(7)采用的材料为聚乙烯。
