防渗墙施工质量控制

关于防渗墙施工技术的几点探讨

一、深层搅拌桩连续造墙施工技术

深层搅拌水泥土防渗墙采用单轴、多轴深搅桩机施工。其原理是用深搅桩机钻孔至预定深度，向孔中注入水泥浆液，用螺旋型钻头进行搅拌，尽量使土体和水泥浆强制拌合均匀而凝结，形成水泥土柱，互相搭接成墙，起到防渗作用。

1.双动力三头深层搅拌桩机的施工方法

搅拌桩机按防渗墙轴线定位，依据桩机上的连通管调平机座，偏斜率应小于5‰。桩位对中偏差不大于50mm。

安水泥浆液制备系统，水泥浆液严格过滤，在灰浆搅拌机和集料斗前各设一过滤网。管线连接：用压力胶管连接灰浆泵出口与深层搅拌机的送浆管进口。

试运转。调整搅拌速度，不得超过设计规定值的10%；调整提升速度，一般控制在1m/min左右；送浆管路和供水管路通畅；各种仪表应能正确显示，检测数据准确。

喷浆搅拌下沉。先启动浆泵至钻头出浆，再启动主机，使其正向转动，并选钻头向下推进挡，直至设计深度。

喷浆搅拌提升。当钻进至设计深度时，停钻灌注水泥浆30s，直至孔口返浆，反向旋转提升钻杆，继续注浆，保持孔口微微返浆。当搅拌头提至设计桩顶时，停止提升，搅拌、喷浆数秒，以保证桩头均匀密实。

复搅。搅拌、喷浆数秒后搅拌头正向转动向下推进至设计深度，再反向转动提至桩顶。此时灌注水泥浆量适当控制（以不堵塞管路为准）。

清洗管路。向集料斗中注入清水，开启灰浆泵清洗管路中残留的水泥浆，直到搅拌头出浆孔喷出清水，并用人工清除粘附在搅拌头上的软土。然后，移机进行下一个桩的施工。

2.单头深层搅拌桩机施工方法

单头机与多头机施工步骤一样，桩机成墙时，单头机比多头机多一个循环，而且不分序。每次移机44.4cm，最终成墙厚32.5cm。

3.深层搅拌法防渗墙的适用范围 深层搅法在软土基础加固和防渗处理中具有较强的适用性，处理后其承载能力和防渗性能可以满足常规要求。在当前的施工条件下，考虑经济、质量的保证，其适用范围应为松散砂土，粉砂土、粉质粘土及含少量砾石的土层，甚至有土体架空或洞穴也可施工。但在砂砾石层、有机质含量较高的淤泥土及含水量较少粘土层中慎用。

探讨防渗墙混凝土施工工艺及质量控制　黄成其（浙江省水电建筑基础工程有限公司）　摘要：结合某水库工程，笔者首先介绍了低弹模砼防渗墙施工工艺以　及注意事项，阐述了关键施工工艺的施工质量控制措施。仅供相关专业人　士参考。　关键词：水利工程大坝防渗墙　１工程概况　浙江某水库总库容８９１４万ｍ。，是一座以灌溉为主，结合防　洪、发电等综合利用的中型水库。水库灌溉农田２２．０万亩，影响下　游４个镇、５个城区共２Ｏ万人口。经过对水库大坝基础处理方案　的反复研究比较，最终确定采取坝基低弹模砼防渗墙的空间防渗　体系。　２低弹模砼防渗墙的施工　低弹模砼即低弹模混凝土（ｃｏｎｃｒｅｔｅ　ｗｉｔｈ　ｌｏｗ　ｅｌａｓｔｉｃ　ｍｏｄｕ—　ｌｕｓ），其含义就是具有低弹性模量的混凝土。它的弹性模量可低到　０．３Ｘ　１０４—１０Ｘ　１０４ＭＰａ。用于水力工程结构土石围堰中的防渗墙，　以抵抗侧面载荷引起的变形而开裂。低弹模混凝土配料中砂率较大，　并掺入大量黏土以降低弹性模量。如掺入一定量的硅藻土或蒙脱土，　还可以提高防渗性能。　在此，我们需要解释一下什么是弹性模量：材料在弹性变形阶　段，其应力和应变成正比例关系（即符合胡克定律），其比例系数称为　弹性模量。弹性模量的单位是达因每平方厘米。“弹性模量”是描述物　质弹性的一个物理量，是一个总称，包括“杨氏模量”、“剪切模量”、　“体积模量”等。所以，“弹性模量”和“体积模量”是包含关系。　２．１砼防渗墙施工程序在砼防渗墙中加入有机纤维或者弹性　材料，可以降低混凝土的弹性模量。另外在混凝土的砂浆部分加气发　泡，使用轻集料，骨料用页岩陶粒、粉煤灰陶粒、膨胀珍珠岩，使用蒸　汽养护也有利于降低弹性模量。　砼防渗墙的施工中程序较为复杂，一般来说，主要包括从道路修　建至安装钻机乃至包浇筑混凝土和砼防渗墙得质量检查很多方面，　工艺要求高，质量要求严，需要我们小心从事，避免出现工程施工事　故。　２．２槽孑Ｌ建造施工工艺及方法　２＿２＿１孔位控制在槽段的上下游两侧的槽板梁上口顶面，设置　单孔中心点，并标明单孔的孔号和孔位，在施工槽段两侧的上游侧，　设立防渗墙轴线临时基准桩，用以检查各ＴＬＴＬ位。　２．２＿２冲击钻机造孔工艺选用１．３～２．５吨十字冲击钻头造孔，　为保证墙身不小于８０ｃｍ厚，施工中及时对钻头进行修补，主付孔的　钻进，主要依靠钻头的冲击切削作用成孔。另外在混凝土的砂浆部分　加气发泡，使用轻集料，骨料用页岩陶粒、粉煤灰陶粒、膨胀珍珠岩，　使用蒸汽养护也有利于降低弹性模量。　优化混凝土的配比，增加粉煤灰和矿粉的掺量，水泥量下来了，　收缩也就下了，另外可以在混凝土中添加膨胀剂，膨胀剂可以抵消水　泥的一部分收缩。　２＿２＿３使用钻劈法造槽子Ｌ注意事项开孔钻头直径必须大于终　孔钻头直径，磨损后应及时补焊；选择合理的副孔长度ｉ一、二期槽孔　同时造孔，其间应留有足够的长度。　２．３泥浆置换及清孔造孔结束后，对槽孔的孔斜、孑Ｌ深、嵌岩深　度、小墙质量进行全面检查，经检查合格后，进行清孔换浆。本工程清　孔换浆选用抽筒式清孔。　二期槽孔清孔换浆结束前，清除接头砼孑Ｌ壁上的泥皮。用钢丝刷　子钻头进行分段刷洗，刷洗的合格标准是：刷子钻头上基本不带泥　屑，孔底淤积不再增加。　２．４墙体浇筑工艺　２－４＿１低弹模砼的施工工程中应用最广的纤维混凝土包括四　种：钢纤维混凝土、玻璃纤维混凝土、碳纤维混凝土以及合成纤维混　凝土。前三种都属于高弹模纤维混凝土，纤维能显著提高混凝土的强　度，韧性、延性、抗冲击疲劳性能和变形模量。在施工中，要注意混凝　土的温度线膨胀系数与钢金的温度线膨胀系数接近，温度变形对大　体积混凝土极为不利，内外温度差很大造成表面开裂，因此大体积混　凝土浇注时采用低热水泥如矿渣水泥，表面保温等措施，必要时要内　部降温措施。　２．４．２砼的运输和浇筑强度对于低弹模钢筋混凝土盖，屋顶与　底下结构温度变形相差较大的，有可能导致枪体和柱的开裂，为防止　出现裂缝房屋每一定长度设置伸缩逢，或在结构内设置温度钢筋，抵　抗温度变形。　２．４．３墙段连接根据过往混凝土防渗墙的施工经验，经专家分　析认为，本工程墙段的连接采用套打法来施工，这样有利于保证接头　的施工质量。在施工中，要注意以下几个要点：要严防现浇板内敷管　集中成排成捆影响结构安全；严防管子通过结构伸缩缝及沉降缝不　设过路箱；严防导线连接用劣质压线帽或不焊接和导线弯曲扭劲拉　进有机纤维，管内导线接头，导线色标混同。　混凝土接头孔套打需要在一期槽段砼浇筑完毕后，２４～３６小时　内进行，在其两端主孔位置用冲击钻再套打一整钻，因混凝土强度较　低，钻进不太困难，因此在操作时要勤放钢绳，勤抽砂，并经常检查造　孔质量。　３防渗墙关键施工工序质量控制措施　３．１成墙的质量控制施工过程中需要随时对造孔的孔形以及　孑Ｌ斜质量进行检查，尤其是在二期槽的混凝土接头钻孔时，减小钻进　速度，“勤测慢放”，发现孔斜角度较大时，应及时纠偏，以防止因孔斜　角度过大造成墙体底部不连续。　３．２清孑Ｌ的质量控制采用优质粘土制成固壁泥浆，同时，需要　尽量排除浆液中的细砂颗粒。对二期槽的接头孔采用专用的刷子进　行刷洗，每次刷洗的长度不得大于１０ｍ，搭接长度必须小于２ｍ。接　头７Ｌ６￣Ｊ洗施工过程中时，必须有质检人员在现场进行监督，并做好记　录，并签字确认。　混凝土的温度线膨胀系数与钢金的温度线膨胀系数接近，温度　变形对大体积混凝土极为不利，内外温度差很大造成表面开裂，因此　大体积混凝土浇注时采用低热水泥如矿渣水泥，表面保温等措施，必　要时要内部降温措施。　对钢筋混凝土屋盖房屋，屋顶与底下结构温度变形相差较大的，　有可能导致枪体和柱的开裂，为防止出现裂缝房屋每一定长度设置　伸缩逢，或在结构内设置温度钢筋，抵抗温度变形。　３．３混凝土浇筑质量控制　３．３．１按要求进行各种原材料的检验，修建满足要求的砼自动　拌和站，保证配料准确，配置足够排量的砼泵送设备，确保浇筑的上　升速度。　３．３－２浇筑前，对拟用的导管进行密封压水，检查导管是否漏　水，防止导管在浇筑过程中发生漏浆、混浆现象。　３．３．３砼浇筑过程中，严格控制砼面的高差。每２小时测量一次　机口砼的坍落度和扩散度，及时对不合格的配比进行调整；每半小时　测量一次砼面深度（开浇及终浇时应适当缩短测量间隔时间），指导　导管的拆卸；每个槽段每２０ｍ取样分别做２８天强度、渗透试验，每　１个槽段做一组弹模试验。　３．３．４终浇高程确保高于设计高程Ｏ　５ｍ以上。　４结束语　截止到２００８年８月１　５日为止，从已埋设的防渗墙应变计、坝　体渗压计观测情况来看，仪器埋设是成功的，测值是稳定的，埋设成　活率达到９９％。综合分析，就大坝安全监测方面来讲，监测资料反映　了大坝整体防渗效果较好，目前大坝具备下闸蓄水条件。　参考文献：　…牛运光．病险水库加固实例　北京：中国水利水电出版社．２００９．　【２】陶景　混凝土防渗墙施ＴＩＭ］．北京：水电出版社．１９８８．　【３】高钟璞．大坝基础防渗瑚【Ｍ】北京：中国电力出版社，２００２　

防渗墙质量控制及质量检查

目录

防渗墙质量控制及质量检查 .....................................................

1

.................................................................................................................................................

(1)检测设备： .............................................................................................................................................................. 1

(2)控制方法、措施 ................................................................................................................................................... 1

(3)工作程序： ..............................................................................................................................................................

3

...........................................................................................................................................................

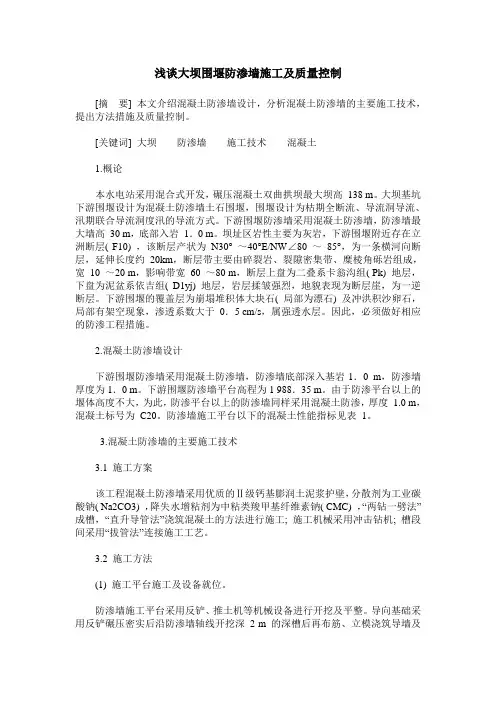

浅谈大坝围堰防渗墙施工及质量控制

[摘 要] 本文介绍混凝土防渗墙设计，分析混凝土防渗墙的主要施工技术，提出方法措施及质量控制。

[关键词] 大坝 防渗墙 施工技术 混凝土

1.概论

本水电站采用混合式开发，碾压混凝土双曲拱坝最大坝高 138 m。大坝基坑下游围堰设计为混凝土防渗墙土石围堰，围堰设计为枯期全断流、导流洞导流、汛期联合导流洞度汛的导流方式。下游围堰防渗墙采用混凝土防渗墙，防渗墙最大墙高 30 m，底部入岩 1．0 m。坝址区岩性主要为灰岩，下游围堰附近存在立洲断层( F10) ，该断层产状为 N30° ～40°E/NW∠80 ～ 85°，为一条横河向断层，延伸长度约 20km，断层带主要由碎裂岩、裂隙密集带、糜棱角砾岩组成，宽 10 ～20 m，影响带宽 60 ～80 m，断层上盘为二叠系卡翁沟组( Pk) 地层，下盘为泥盆系依吉组( D1yj) 地层，岩层揉皱强烈，地貌表现为断层崖，为一逆断层。下游围堰的覆盖层为崩塌堆积体大块石( 局部为漂石) 及冲洪积沙卵石，局部有架空现象，渗透系数大于 0．5 cm/s，属强透水层。因此，必须做好相应的防渗工程措施。

2.混凝土防渗墙设计

下游围堰防渗墙采用混凝土防渗墙，防渗墙底部深入基岩1．0 m，防渗墙厚度为1．0 m。下游围堰防渗墙平台高程为1 988．35 m。由于防渗平台以上的堰体高度不大，为此，防渗平台以上的防渗墙同样采用混凝土防渗，厚度 1.0 m，混凝土标号为 C20。防渗墙施工平台以下的混凝土性能指标见表 1。

3.混凝土防渗墙的主要施工技术

3.1 施工方案

该工程混凝土防渗墙采用优质的Ⅱ级钙基膨润土泥浆护壁，分散剂为工业碳酸钠( Na2CO3) ，降失水增粘剂为中粘类羧甲基纤维素钠( CMC) ，“两钻一劈法”成槽，“直升导管法”浇筑混凝土的方法进行施工; 施工机械采用冲击钻机; 槽段间采用“拔管法”连接施工工艺。
