软启动器工作原理与作用

软启动器接线图及工作原理

一、CMC-L系列数码型软启动器的基本接线原理图： 软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。当采用旁路接触器时，可通过

内置信号继电器K2控制旁路接触器。如图：

二、CMC-M系列数码智能型软启动柜器的基本接线原理图：

软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。软起动器可通过参数设定选择

是否检测相序。当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。如图：

三、CMC-SX汉显智能型软启动器的基本接线原理图：

软起动器端子1L1、3L2、5L3接三相电源，软起动器端子2T1、4T2、6T3接电动机。软起动器可通过参数设定选择是否检测相序。当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。如图：

四、CT系列分级变频软启动器的基本接线原理图：

软起动器端子1L1、3L2、5L3接三相电源、2T1、4T2、6T3接电动机、B1、B2、B3接旁路接触器。软起动器可通过参数设定选择是否检测相序。当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触

器。如图：

五、CMC-MX内置旁路软启动器基本接线原理图：

1.基本接线原理图 软起动器端子1L1、3L2、5L3接三相电源， 2T1、4T2、6T3接电动机。无需外接旁路接触器，软起动

器可通过参数设定选择是否检测相序。如图：

2、三角形内接连接图

若用户使用三角形内接连接时，用户必须严格按照下图进行连接，否则有可能导致电机或软起损坏。本机在启动前会对电机接线进行判断，若接线错误软起会报接线错误故障。如图：

软启动器的特点

排水泵站多建成于20世纪80年代初,各电气设备都相对落后。多年以来，排水系统中多采用传统的大中型电动机启动控制装置，这些控制装置的启动一直延用着Y/△起动器、自耦降压起动器和磁控式启动器等方式。这些启动方法存在的缺点是控制方式简单、不灵活，对系统冲击较大且控制元件容易损坏，维护工作量大。特别是Y/△起动器的弊端尤为突出，启动时的冲击电流比较大,且有二次电流冲击，威胁系统用电供电安全。该启动方式最主要的缺点是直接停泵。由于是瞬间停泵,水泵的扬程高、流量大,停泵时止回阀、底阀也瞬时关闭,导致底阀容易破裂漏水；同时剧烈的振动也会使法兰间的止水胶垫破损而导致管道漏水,使水泵抽不上水的状况时有发生。水泵的基座在止回阀的冲击下产生移动,久而久之使水泵的轴心与电动机轴心偏离而烧坏轴承，导致电动机轴承及水泵轴更换频繁，使得维护资金高居不下。

随着科技的飞速发展，计算机控制技术的日趋成熟，近年来电机软启动器已普遍应用于我市排水泵站系统领域中，它以控制方式灵活简便，对系统冲击小且控制元件不易损坏以及维护方便等诸多优点逐步的取代了传统的控制装置，更有利于系统的自动控制，提高了工作效率，节约能源降低了维护成本。

一、电动机软启动器的基本工作原理:

电动机软启动器是一种集电动机软启动、软停车、轻载节能和多种保护功能于一体的电动机控制装置。以微处理器及信号采集、保护环节构成控制器，通过控制晶闸管的导通角，调节晶闸管调压电路的输出电压，实现电动机的无触点降压软启动、软停车和空载、轻载的节能及保护功能。它主要由2部分构成:信息采集处理并给出指令的集成控制系统;执行系统由串接于电源与被控电动机之间的三相反并联闸管构成。微处理器采集电网的同步信号、电流信号和电动机功率因数角,控制软件根据这3个参数的变化,应用晶闸管相移技术,控制触发三相反并联晶闸管的导通角,使加在电动机上的电压按一定规律慢慢达到全电压,从而实现软启动电动机的目的。与传统的大中型电动机启动控制装置相比，避免了Y/△起动的切换冲击，较自耦降压及磁控式起动器，软启动器的初始力矩可视为负载调整，因此负载适应性更强。此外，晶闸管两侧还装有旁路接触器触头，一旦软起启器发生故障，可由旁路接触器作为应急备用，并在电机运行时可以避免软启动器产生的谐波。由于软启动的晶闸管仅在起动停车时工作，旁路接触器的安装可以避免长期运行造成的晶闸管发热，延长了使用寿命。

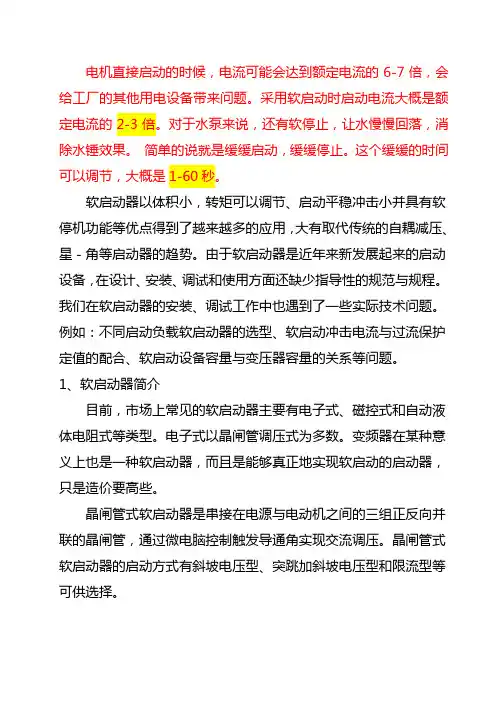

电机直接启动的时候，电流可能会达到额定电流的6-7倍，会给工厂的其他用电设备带来问题。采用软启动时启动电流大概是额定电流的2-3倍。对于水泵来说，还有软停止，让水慢慢回落，消除水锤效果。

简单的说就是缓缓启动，缓缓停止。这个缓缓的时间可以调节，大概是1-60秒。

软启动器以体积小，转矩可以调节、启动平稳冲击小并具有软停机功能等优点得到了越来越多的应用，大有取代传统的自耦减压、星－角等启动器的趋势。由于软启动器是近年来新发展起来的启动设备，在设计、安装、调试和使用方面还缺少指导性的规范与规程。我们在软启动器的安装、调试工作中也遇到了一些实际技术问题。例如：不同启动负载软启动器的选型、软启动冲击电流与过流保护定值的配合、软启动设备容量与变压器容量的关系等问题。

1、软启动器简介

目前，市场上常见的软启动器主要有电子式、磁控式和自动液体电阻式等类型。电子式以晶闸管调压式为多数。变频器在某种意义上也是一种软启动器，而且是能够真正地实现软启动的启动器，只是造价要高些。

晶闸管式软启动器是串接在电源与电动机之间的三组正反向并联的晶闸管，通过微电脑控制触发导通角实现交流调压。晶闸管式软启动器的启动方式有斜坡电压型、突跳加斜坡电压型和限流型等可供选择。 磁控式软启动器是利用磁放大器原理制造的串联在电源和电动机之间的三相饱和电抗器构成的软启动装置。启动时通过数字控制板调节磁放大器控制绕组的激磁电流，改变饱和电抗器的电抗值调节启动电压降，实现电动机软启动。不论晶闸管式软启动器还是磁控式软启动器在启动时只能调节输出电压，达到控制启动时的电压降、限制启动电流的目的。一般的软启动器不能调节电源频率，也就不能象变频器那样从零频零压开始启动电动机，实现无冲击启动。实际上软启动器在启动设备时还是要产生一定的冲击电流的；斜坡电压型控制软启动器的启动时的电压、电流变化曲线见图1所示。晶闸管式软启动器采用斜坡电压启动时，开始时要使软启动器输出一个初始电压（初始电压在80~280V之间可以调节），使电

软启动器原理电机软起动器工作原理

软启动器是一种用于控制交流电动机启动的装置，可以通过减小起动电流和减少启动过程中的冲击，保护电动机和电网设备。软启动器的主要原理是通过控制电压、频率和电流来实现电动机的缓慢启动。

软启动器的工作原理：

软启动器主要由电源电路、控制电路和电动机电路三部分组成。

1.电源电路：电网输入交流电源经过整流电路变成直流电源，在输入电源的电路里设置限流电路和电容器，以充分预充电容器的功效。并通过脉冲控制器来触发触发极检测功能产生触发脉冲信号。

2.控制电路：软启动器的主要控制电路包括触发脉冲发生电路、延时电路、电流检测电路、速度反馈电路等。当电启动器接收到控制信号后，触发脉冲发生电路会生成相应的脉冲信号，通过控制电路中的延时电路进行延时处理，确保在前期的启动过程中，电动机的电流和电压都能达到预定值。电流检测电路可对电动机的电流进行监测，一旦电流过大，会通过逻辑控制实现停机保护。速度反馈电路主要用于检测电动机的运行情况，可以实现对电动机的速度进行监测和控制。

3.电动机电路：软启动器通过调节输出电压和频率来实现对电动机的缓慢启动。在起动阶段，软启动器会通过功率放大器来控制输出电压的上升速度，从而减小电动机的起动电流。在启动结束后，软启动器会逐渐恢复到额定电压和频率，使电动机能够正常运行。

软启动器工作原理的主要优点是：可以减小启动电流和启动过程中的冲击，保护电动机和电网设备，延长电动机的使用寿命；能够实现对电动机的缓慢启动，减少启动过程中的机械冲击；具备较高的可靠性和稳定性，能够根据实际需要进行精确控制。

软启动器在工业和民用电气系统中广泛应用，特别是在需要控制大功率电动机启动的场合，可以起到很好的调节和保护作用。随着科技的进步和需求的增加，软起动器的工作原理也在不断发展和改进，为电气系统的运行提供了更为可靠和安全的保障。
