软启动器工作原理与作用

软启动器接线图及工作原理

一、CMC-L系列数码型软启动器的基本接线原理图： 软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。当采用旁路接触器时，可通过

内置信号继电器K2控制旁路接触器。如图：

二、CMC-M系列数码智能型软启动柜器的基本接线原理图：

软起动器端子1L1、3L2、5L3接三相电源，2T1、4T2、6T3接电动机。软起动器可通过参数设定选择

是否检测相序。当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。如图：

三、CMC-SX汉显智能型软启动器的基本接线原理图：

软起动器端子1L1、3L2、5L3接三相电源，软起动器端子2T1、4T2、6T3接电动机。软起动器可通过参数设定选择是否检测相序。当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触器。如图：

四、CT系列分级变频软启动器的基本接线原理图：

软起动器端子1L1、3L2、5L3接三相电源、2T1、4T2、6T3接电动机、B1、B2、B3接旁路接触器。软起动器可通过参数设定选择是否检测相序。当采用旁路接触器时，可通过内置信号继电器K2控制旁路接触

器。如图：

五、CMC-MX内置旁路软启动器基本接线原理图：

1.基本接线原理图 软起动器端子1L1、3L2、5L3接三相电源， 2T1、4T2、6T3接电动机。无需外接旁路接触器，软起动

器可通过参数设定选择是否检测相序。如图：

2、三角形内接连接图

若用户使用三角形内接连接时，用户必须严格按照下图进行连接，否则有可能导致电机或软起损坏。本机在启动前会对电机接线进行判断，若接线错误软起会报接线错误故障。如图：

软启动器工作原理与主电路图

2010年02月22日 星期一 11:00

1 软启动器工作原理与主电路图

软启动器采用三相反并联晶闸管作为调压器，将其接入电源和电动机定子之间。这种电路如三相全控桥式整流电路，主电路图见图1。使用软启动器启动电动机时，晶闸管的输出电压逐渐增加，电动机逐渐加速，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。待电机达到额定转数时，启动过程结束，软启动器自动用旁路接触器取代已完成任务的晶闸管，为电动机正常运转提供额定电压，以降低晶闸管的热损耗，延长软启动器的使用寿命，提高其工作效率，又使电网避免了谐波污染。软启动器同时还提供软停车功能，软停车与软启动过程相反，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。软启动与软停车的电压曲线见图2，3。

2 软启动器的选用

（1） 选型：目前市场上常见的软启动器有旁路型、无旁路型、节能型等。根据负载性质选择不同型号的软启动器。

旁路型：在电动机达到额定转数时，用旁路接触器取代已完成任务的软启动器，降低晶闸管的热损耗，提高其工作效率。也可以用一台软启动器去启动多台电动机。

无旁路型：晶闸管处于全导通状态，电动机工作于全压方式，忽略电压谐波分量，经常用于短时重复工作的电动机。

节能型：当电动机负荷较轻时，软启动器自动降低施加于电动机定子上的电压，减少电动机电流励磁分量，提高电动机功率因数。

（2） 选规格：根据电动机的标称功率，电流负载性质选择启动器，一般软启动器容量稍大于电动机工作电流，还应考虑保护功能是否完备，例如：缺相保护、短路保护、过载保护、逆序保护、过压保护、欠压保护等。

3 Alt48软启动器的特点

Alt48软启动器启动时采用专利技术的转矩控制。转矩斜坡上升更快速，损耗更低。具有电动机和软启动器综合保护功能，能全时连续检测电机电流，提供电机可靠和完整保护，这种保护功能在启动结束旁路后仍能起作用，这是其它软启动器都不具备的。

软启动器的工作原理?

时间:2011-01-15 来源: 作者:电气自动化技术网 点击: 490次

问：咱们3RW的软起动器的工作原理是什么?电机为什么从低速启动等等~~主要是工作原理?

答：一、软启动器工作原理——

1.什么是软起动器？它与变频器有什么区别？

软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。

运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。

软起动器和变频器是两种完全不同用途的产品。变频器是用于需要调速的地方，其输出不但改变电压而且同时改变频率；软起动器实际上是个调压器，用于电机起动时，输出只改变电压并没有改变频率。变频器具备所有软起动器功能，但它的价格比软起动器贵得多，结构也复杂得多。

2.什么是电动机的软起动？有哪几种起动方式？

运用串接于电源与被控电机之间的软起动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。软起动一般有下面几种起动方式。

（1）斜坡升压软起动。这种起动方式最简单，不具备电流闭环控制，仅调整晶闸管导通角，使之与时间成一定函数关系增加。其缺点是，由于不限流，在电机起动过程中，有时要产生较大的冲击电流使晶闸管损坏，对电网影响较大，实际很少应用。

（2）斜坡恒流软起动。这种起动方式是在电动机起动的初始阶段起动电流逐渐增加，当电流达到预先所设定的值后保持恒定（t1至t2阶段），直至起动完毕。起动过程中，电流上升变化的速率是可以根据电动机负载调整设定。电流上升速率大，则起动转矩大，起动时间短。

该起动方式是应用最多的起动方式，尤其适用于风机、泵类负载的起动。

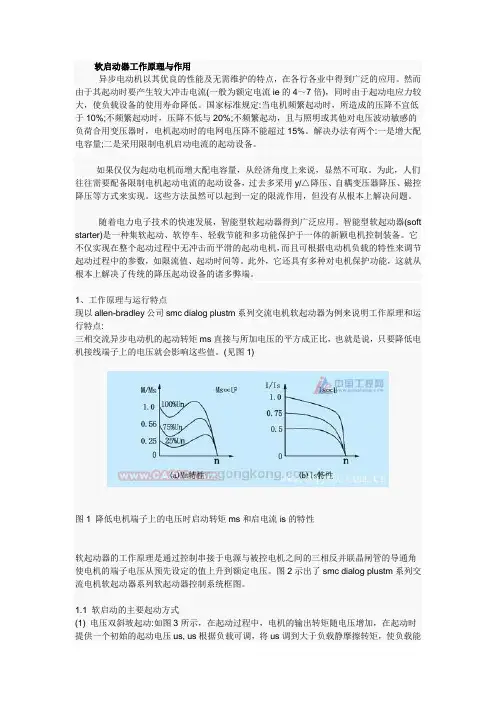

软启动器工作原理与作用

异步电动机以其优良的性能及无需维护的特点，在各行各业中得到广泛的应用。然而由于其起动时要产生较大冲击电流(一般为额定电流ie的4～7倍)，同时由于起动电应力较大，使负载设备的使用寿命降低。国家标准规定:当电机频繁起动时，所造成的压降不宜低于10%;不频繁起动时，压降不低与20%;不频繁起动，且与照明或其他对电压波动敏感的负荷合用变压器时，电机起动时的电网电压降不能超过15%。解决办法有两个:一是增大配电容量;二是采用限制电机启动电流的起动设备。

如果仅仅为起动电机而增大配电容量，从经济角度上来说，显然不可取。为此，人们往往需要配备限制电机起动电流的起动设备，过去多采用y/△降压、自耦变压器降压、磁控降压等方式来实现。这些方法虽然可以起到一定的限流作用，但没有从根本上解决问题。

随着电力电子技术的快速发展，智能型软起动器得到广泛应用。智能型软起动器(soft

starter)是一种集软起动、软停车、轻载节能和多功能保护于一体的新颖电机控制装备。它不仅实现在整个起动过程中无冲击而平滑的起动电机，而且可根据电动机负载的特性来调节起动过程中的参数，如限流值、起动时间等。此外，它还具有多种对电机保护功能，这就从根本上解决了传统的降压起动设备的诸多弊端。

1、工作原理与运行特点

现以allen-bradley公司smc dialog plustm系列交流电机软起动器为例来说明工作原理和运行特点:

三相交流异步电动机的起动转矩ms直接与所加电压的平方成正比，也就是说，只要降低电机接线端子上的电压就会影响这些值。(见图1)

图1 降低电机端子上的电压时启动转矩ms和启电流is的特性

软起动器的工作原理是通过控制串接于电源与被控电机之间的三相反并联晶闸管的导通角使电机的端子电压从预先设定的值上升到额定电压。图2示出了smc dialog plustm系列交流电机软起动器系列软起动器控制系统框图。
