冷却器的工作原理

锡柴egr冷却器工作原理

锡柴 EGR（Exhaust Gas Recirculation）冷却器是一种用于汽车发动机的排放控制装置。其工作原理如下：

1. 汽车发动机燃烧燃料时会产生排放物，其中一部分是氮氧化物（NOx）。

2. EGR系统通过回收部分废气将其重新引入燃烧室，减少氮氧化物的生成。

3. EGR冷却器是EGR系统中的一个组成部分，用于冷却回收的废气，降低其温度。

4. EGR冷却器通常采用水冷方式，通过循环冷却水使废气温度降低。

5. 冷却后的废气在再次进入燃烧室之前会与新鲜空气混合，提高燃烧效率和降低氮氧化物的排放。

6. EGR冷却器的工作原理基于废气冷却和再循环的原理，通过降低废气温度，减少氮氧化物的生成，从而达到减少汽车尾气排放和改善环境污染的目的。

请注意，以上内容仅为简要描述EGR冷却器的工作原理，具体实现方式和细节可能因不同制造商和发动机型号而有所不同。

水冷却系统一般由散热器、节温器、水泵、水道、风扇等组成。散热器负责循环水的冷却，它的水管和散热片多用铝材制成，铝制水管做成扁平形状，散热片带波纹状，注重散热性能，安装方向垂直于空气流动的方向，尽量做到风阻要小，冷却效率要高。散热器又分为横流式和垂直流动两种，空调冷凝器通常与其装在一起。

此主题相关图片如下：

按此查看图片详细信息

正在读取此图片的详细信息，请稍候

...

水泵和节温器

发动机是由冷却液的循环来实现的，强制冷却液循环的部件是水泵，它由曲轴皮带带动，推动冷却液在整个系统内循环。目前最先进的水泵是宝马新一代直六发动机上采用的电动水泵，它能精确的控制水泵的转速，并有效的减少了对输出功率的损耗。这些冷却液对发动机的冷却，要根据发动机的工作情况而随时调节。当发动机温度低的时候，冷却液就在发动机本身内部做小循环，当发动机温度高的时候，冷却液就在发动机—散热器之间做大循环。实现冷却液做不同循环的控制部件是节温器。可以将节温器看作一个阀门，其原理是利用可随温度伸缩的材料（石蜡或乙醚之类的材料）做开关阀门，当水温高时材料膨胀顶开阀门，冷却液进行大循环，当水温低时材料收缩关闭阀门，冷却液小循环。

此主题相关图片如下：

空气的流动

为了提高散热器的冷却能力，在散热器后面安装风扇强制通风。以前的轿车散热器风扇是由曲轴皮带直接带动的，发动机启动它就要转，不能视发动机温度变化而变化，为了调节散热器的冷却力，要在散热器上装上活动百页窗以控制风力进入。现在已经普遍使用风扇电磁离合器或者电子风扇，当水温比较低时离合器与转轴分离，风扇不动，当水温比较高时由温度传感器接通电源，使离合器与转轴接合，风扇转动。同样，电子风扇由电动机直接带动，由温度传感器控制电动机运转。这两种形式的散热器电扇运转实际上都由温度传感器控制。

散热器

散热器兼作储水及散热作用，再此之上还装有膨胀水箱。因为单纯依赖散热器有几个缺点，一是水泵吸水一侧因压力低而容易沸腾，水泵的叶轮容易穴蚀；二是气水分离会产生气阻；三是温度高冷却液容易沸腾。因此设计师就加装了膨胀水箱，它的上下两根水管分别与散热器上部和水泵进水口联接，防止上述问题的产生。

egr冷却器工作原理

EGR冷却器工作原理。

EGR冷却器是内燃机排气再循环系统中的重要组成部分，其作用是降低排气再循环（EGR）气体的温度，从而减少氮氧化物（NOx）的生成，降低发动机排放物的排放。那么，EGR冷却器是如何工作的呢？接下来，我们将详细介绍EGR冷却器的工作原理。

首先，EGR冷却器通过与发动机冷却系统相连接，利用冷却液来降低EGR气体的温度。当发动机运行时，一部分废气会被送入EGR冷却器中。在EGR冷却器内部，废气与冷却液进行热交换，废气的温度逐渐降低，同时冷却液的温度逐渐升高。通过这种方式，EGR气体的温度得以降低，从而减少了在燃烧室中的温度和压力，降低了NOx的生成。

其次，EGR冷却器还能够减少发动机的燃油消耗。由于EGR冷却器能够降低排气温度，使得发动机在燃烧过程中需要更少的燃料来保持燃烧室内的温度。这样一来，发动机的燃油消耗就会相应减少，从而提高了发动机的燃油经济性。

此外，EGR冷却器还有助于减轻发动机的工作负荷。通过降低EGR气体的温度，EGR冷却器能够减少发动机在高温高压下的工作负荷，延长了发动机的使用寿命，提高了发动机的可靠性。

总的来说，EGR冷却器是一种能够有效降低发动机排放物排放、减少燃油消耗、减轻发动机工作负荷的重要装置。它通过降低EGR气体的温度，减少了NOx的生成，提高了发动机的燃油经济性，延长了发动机的使用寿命。因此，在发动机排气再循环系统中，EGR冷却器的作用不可忽视。

综上所述，EGR冷却器通过与发动机冷却系统相连接，利用冷却液来降低EGR气体的温度，从而减少了在燃烧室中的温度和压力，降低了NOx的生成，减少了燃油消耗，减轻了发动机的工作负荷，提高了发动机的燃油经济性和可靠性。

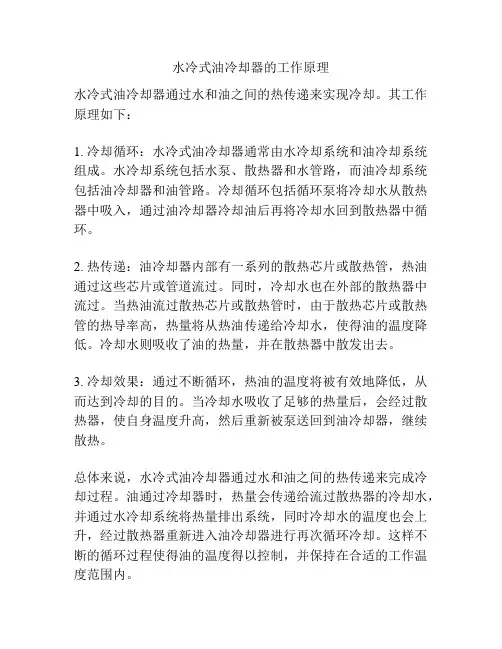

水冷式油冷却器的工作原理

水冷式油冷却器通过水和油之间的热传递来实现冷却。其工作原理如下：

1. 冷却循环：水冷式油冷却器通常由水冷却系统和油冷却系统组成。水冷却系统包括水泵、散热器和水管路，而油冷却系统包括油冷却器和油管路。冷却循环包括循环泵将冷却水从散热器中吸入，通过油冷却器冷却油后再将冷却水回到散热器中循环。

2. 热传递：油冷却器内部有一系列的散热芯片或散热管，热油通过这些芯片或管道流过。同时，冷却水也在外部的散热器中流过。当热油流过散热芯片或散热管时，由于散热芯片或散热管的热导率高，热量将从热油传递给冷却水，使得油的温度降低。冷却水则吸收了油的热量，并在散热器中散发出去。

3. 冷却效果：通过不断循环，热油的温度将被有效地降低，从而达到冷却的目的。当冷却水吸收了足够的热量后，会经过散热器，使自身温度升高，然后重新被泵送回到油冷却器，继续散热。

总体来说，水冷式油冷却器通过水和油之间的热传递来完成冷却过程。油通过冷却器时，热量会传递给流过散热器的冷却水，并通过水冷却系统将热量排出系统，同时冷却水的温度也会上升，经过散热器重新进入油冷却器进行再次循环冷却。这样不断的循环过程使得油的温度得以控制，并保持在合适的工作温度范围内。
