绝缘电阻具体操作方法

油浸自冷式变压器绝缘电阻的测量

1、兆欧表的选用及检查？

答：兆欧表的选择和检查：主要考虑兆欧表的额定电压和测量范围是否与被测的电器设备绝缘等级相适应。

(1)选用2500V的兆欧表；

(2)对兆欧表进行外观检查：外观应良好，外壳完整，玻璃无破损，摇把灵活，指针无卡阻，接线端子应齐全完好，表线应是单根软绝缘铜线且完好无损、其长度不应超过5米；

(3)对兆欧表进行开路试验：分开两条线分开（L和E）处于绝缘状态，摇动兆欧表的手柄达120r/min表针指向无限大(∞)为好；

(4)对兆欧表进行短路试验：摇动兆欧表手柄到120r/min，将两只表笔瞬间搭接一下，表针指向“0”(零)，说明兆欧表正常；

(5)测试线绝缘应良好，禁止使用双股麻花线或平行线。

2、对变压器绝缘电阻的要求是：

答：绝缘电阻的名称：

高对低及地：（一次绕组对二次绕组和外壳）高压绕组对低压绕组及外壳的绝缘电阻；

低对高及地：（二次绕组对一次绕组和外壳）低压绕组对高压绕组及外壳的绝缘电阻；

绝缘电阻合格值的标准是：

(1)这次测得的绝缘电阻值与上次测得的数值换算到同一温度下相比较，这次数值比上次数值不得降低30％；

(2)吸收比R60/R15（遥测中60秒与15秒时绝缘电阻的比值），在10～30℃时应为1.3被及以上：

(3)一次侧电压为10kV的变压器，其绝缘电阻的最低合格值与温度有关。

变压器绝缘电阻与测试时温度的关系

温度℃ 10 20 30 40 50 60 70 80

一次对二次及地 450 300 200 130 90 60 40 25

二次对地MΩ 10

最低值MΩ 600 300 150 80 43 24 13 8

良好值MΩ 900 450 225 120 64 36 19 12 变压器绝缘电阻计算口诀：利用口诀计算出各温度下的绝缘电阻“升十减半，减十翻倍，良好乘以一点五”

吸收比：R20 = Rt X 10t-20/40 温度每升高10OC , Rt X 2/3 倍。温度每降低10OC ,

绝缘电阻测试仪操作使用

一、绝缘电阻测试仪的基本构成

1.高压发生器：负责产生高压电源，一般可调范围为0-1000V或0-5000V。通常采用直流高压发生器输出稳定的直流高压。

2.计量电路：负责测量绝缘电阻值，通常采用微安表或数字表等。绝缘电阻测试仪一般还具备计时、比对等功能。

3.数字显示器：用于显示测量结果，常见的有LCD液晶显示屏、LED数码显示屏等。

二、绝缘电阻测试仪的操作使用步骤

1.准备工作

首先，将绝缘电阻测试仪连接到电源插座上，确保电源正常。然后，检查仪器连接线路是否正确，避免短路或接线错误。检查绝缘电阻测试仪的电压调节旋钮是否处于最低位置，避免误操作造成高压电压过大。

2.连接测试对象

将绝缘电阻测试仪的测试线分别连接到待测电气设备或电缆的两个端口上。一般情况下，红色测试线连接正极，黑色测试线连接负极。

3.设置测试参数

根据实际需要，调整绝缘电阻测试仪的电压、计时等参数。根据待测物体的绝缘特性，合理设定测试时长和测试电压。

4.开始测试 确认测试参数设置正确后，按下测试按钮，绝缘电阻测试仪开始施加高压电压，并开始计时。待计时结束后，仪器会自动停止输出高压。

5.读取测试结果

测试结束后，将读数切换到绝缘电阻测量模式，观察数码或数字显示屏上的测量结果。通常情况下，绝缘电阻测试仪会自动显示绝缘电阻值。

6.结果比对与评判

将测得的绝缘电阻值与标准值进行比对，判断绝缘质量是否合格。如果测得的绝缘电阻值较低或低于标准值，则说明绝缘质量较差，存在漏电等安全隐患。

7.安全操作

在操作过程中，要注意保持仪器与待测设备或电缆的绝缘良好，避免任意短路或接触高压电源，以免造成人身伤害或设备损坏。

总结：

通过以上的操作使用步骤，我们可以进行正确的绝缘电阻测试仪的操作使用。在使用过程中，一定要注意安全，遵循操作规程，以确保测试结果的准确性和个人安全。绝缘电阻测试仪在电气设备维护和质量检查中起到了重要的作用，帮助用户及时了解设备绝缘质量情况，预防漏电等安全隐患，确保电气设备的正常运行。

万用表测绝缘电阻方法

绝缘电阻是指电气设备或电气元件之间的绝缘材料对电流的阻碍能力。绝缘电阻测试是电气设备的重要测试之一，它可用于评估设备是否具备良好的绝缘性能，以确保设备在正常工作过程中不会发生电气故障和火灾等安全隐患。万用表是一种非常常用的电气测试工具，它可以用来测试各种电气参数，包括绝缘电阻。本文将介绍使用万用表测绝缘电阻的方法。

1.准备工作

在进行绝缘电阻测试之前，首先需要准备好以下工具和设备：

-万用表：要确保万用表的电池电量充足，以及对绝缘电阻进行合适的量程选择。

-测试线缆和夹子：用于将万用表与被测试设备的电极连接。

-被测试设备：比如绝缘电缆、继电器、电机等。

2.连接电路

将被测设备的电源线与绝缘电阻接入电路。具体操作步骤如下：

-将测量线缆的一端连接到万用表上的绝缘电阻测试插孔上。

-将夹子的一端连接到万用表上的COM插孔，将另一端连接到被测设备的接地点。确保连接牢固且导电良好。

-用另外一个线缆将万用表的VΩ端连接到被测设备的绝缘外壳上，即接地点。

3.设置测试参数 打开万用表，并按照以下步骤设置测试参数：

-选择正确的测量量程：根据被测设备的绝缘电阻范围选择合适的量程，一般常用的测量量程有200Ω,2kΩ,20kΩ,200kΩ和2MΩ等。

-设定测试电压：根据被测设备的电压等级选择合适的测试电压，一般常用的测试电压有500V,1000V和2500V等。

4.进行测试

完成上述准备工作后，可以开始进行绝缘电阻测试了。具体操作步骤如下：

-将万用表的测试电压设置为0V，然后关闭电源开关，等待被测设备的电压降至0V。

-开始测试前，确保测试环境无电气干扰，以免干扰测试结果。

-打开电源开关，使被测设备处于工作状态，同时将万用表的测试电压设置为预定的测试电压。

-按下万用表上的测试按钮，开始进行绝缘电阻测试。万用表将在被测设备的绝缘上施加测试电压，并测量电阻值。

-等待一段时间，直至万用表上显示出稳定的绝缘电阻值。这个过程通常需要一段时间，具体取决于被测设备的绝缘性能和测试电压的大小。

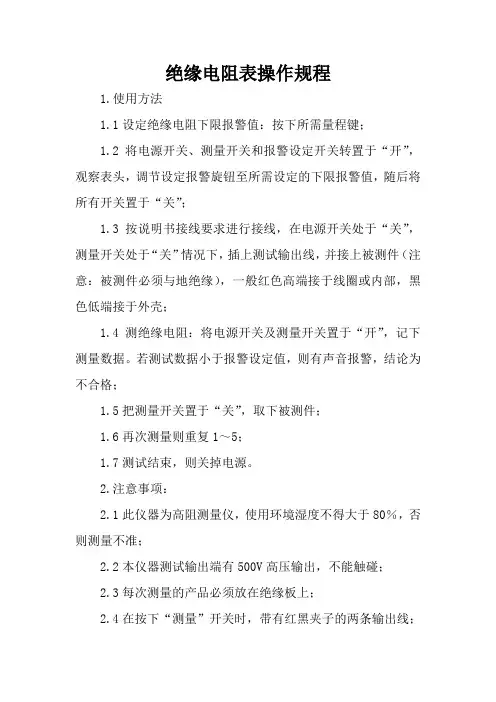

绝缘电阻表操作规程

1.使用方法

1.1设定绝缘电阻下限报警值：按下所需量程键；

1.2将电源开关、测量开关和报警设定开关转置于“开”，观察表头，调节设定报警旋钮至所需设定的下限报警值，随后将所有开关置于“关”；

1.3按说明书接线要求进行接线，在电源开关处于“关”，测量开关处于“关”情况下，插上测试输出线，并接上被测件（注意：被测件必须与地绝缘），一般红色高端接于线圈或内部，黑色低端接于外壳；

1.4测绝缘电阻：将电源开关及测量开关置于“开”，记下测量数据。若测试数据小于报警设定值，则有声音报警，结论为不合格；

1.5把测量开关置于“关”，取下被测件；

1.6再次测量则重复1～5；

1.7测试结束，则关掉电源。

2.注意事项：

2.1此仪器为高阻测量仪，使用环境湿度不得大于80％，否则测量不准；

2.2本仪器测试输出端有500V高压输出，不能触碰；

2.3每次测量的产品必须放在绝缘板上；

2.4在按下“测量”开关时，带有红黑夹子的两条输出线； 2.5短接不应超过3S，否则容易损坏仪器；

2.6测量时，显示表最高出现1，说明绝缘电阻值已超出正在使用的量程档应换大量程档；

2.7若显示表出现小于0100值（不管小数点在什么位置），为了测量准确，应换小量程档。
