《工程软件应用》考核大作业

题目： 齿轮泵

班级：

学号：

姓名：

2010 年 12 月10日

目录

一 三维实体模型总装图

二 主要零件操作过程

三 主要零件工程图

四 学习心得

评分栏：

机械设计类

( ) 三维实体模型

（40分） 总装图

（20分） 工程图

（30分） 报告

（10分） 总分

（100分）

工业产品设计类

( ) 三维实体模型

（60分） 总装图

（20分） 工程图

（10分） 报告

（10分） 总分

（100分）

（一）主动齿轮轴步骤：

1 新建零件，创建直径为18，高为15的圆柱如图

2先画出渐开线，在工具栏表达式中输入

z=10

m=1

a=20

b=15

hak=1

ck=0.25

r=m*z/2

ra=r+hak*m

rb=r*cos(a)

rf=r-(hak+ck)*m

a0=0

ae=360

t=1

s=(1-t)*a0+t*ae

xt=rb*cos(s)+rb*rad(s)*sin(s)

yt=rb*sin(s)-rb*rad(s)*cos(s)

zt=0

产生如图所示渐开线

在xoy平面内，建立如图所示草图

3 拉伸，布尔操作中选求差，如图所示

4阵列改特征，

选圆形阵列，数字为10，角度为36°，选择点和方向，方向为z轴，点为原点如图

5创建凸台，凸台直径，高度分别为8,10并进行定位使凸台与步骤1中的圆同心，如图

6用同样的方法在齿轮另一端面创建直径为8，高为20的凸台，如图

7在新

生成的凸台端面上再创建一个直径为6高为20的凸台

8创建基准面，基准面与步骤7中产生的凸台圆柱面相切

9创建矩形键槽，键槽长度，宽度，深度分别为4,2,2

10将基准面隐藏并对边进行倒圆，圆角为0.5，面倒圆，面圆角为0.2

并隐藏渐开线

（二）泵壳体

1新建模型，并在xoz平面内划出如图所示草图

2 拉伸草图,拉伸距离为60，拉伸体如图

3生成个常规孔，在孔对话框中，直径，深度，顶锥角分别为 18 ，34，0，其他均为默认，

,4，在生成一直径为10，深为22的孔，如图

5，在生成一直径为10，深为26的孔，如图

6，创建齿轮泵进油孔，在特征工具栏中选择孔按钮，选择打孔面，进入草图工作界面，在xc，yc，zc文本框分别输入0，-2,0，单击确定，一改点为圆心画一个直径为10 的圆，单击完成草图！在类型框中选择螺纹孔！，螺纹尺寸为M10*1.5，深度为10，其他为默认设置！

7 在泵壳体底面绘制如图所示草图,并拉伸草图，拉伸距离为3，布尔运算为求差，其余为默认！

8 创建齿轮泵出油孔 ，仿照步骤6，选择常规孔，直径和深度分别为8,20

9创建安装孔，单击孔按钮，选择常规孔，在成形下拉列表中选择沉头孔，沉头孔尺寸，沉头孔直径，直径深度分别为7,2,4.5 ，5

10 首先旋转坐标系，使得xoy平面雨沉头孔垂直，然后选择实例特征，矩形阵列，xc方向数量与偏置文本框输入2和-40，yc向数量与偏置文本框输入2和-48

得到如图所示

11 创建泵盖与泵壳体安装孔，定位孔中心如图，螺纹孔尺寸为M3*0.5，深度为5，生成如图所示实体！

12 阵列螺纹孔，在实例对话框中，数字栏和文本框分别输入3和-90，确定后选择点和方向按钮，矢量对话框选择泵腔边缘，点为泵腔边缘曲线的圆心！

生成如图所示！

13 镜像特征 特征为步骤11,12产生的三个螺纹孔，镜面选择新建，通过两腔的交线

学习心得

通过齿轮泵的练习，我比较熟练的掌握了UG的基本操作命令，能够独立，快速的画一些实体图，虽然齿轮泵比较简单，但从中学到了不少知识，发现问题，查找一些资料，及时的解决，锻炼了自己解决问题的能力，最大收获是会画渐开线齿轮，多方查找资料，不断研究，终于画出了渐开线齿轮，受益匪浅。同时又复习了CAD有关知识。

UG是一门工具，只有很熟练的掌握它，在以后的找工作过程中有了一定资本去应聘。在齿轮泵的绘画过程中深知UG的重要性，今后将进一步深入学习，充实自己。使自己能够很熟练的掌握他。

爆炸图

合集下载

齿轮油泵课程设计

齿轮油泵课程设计

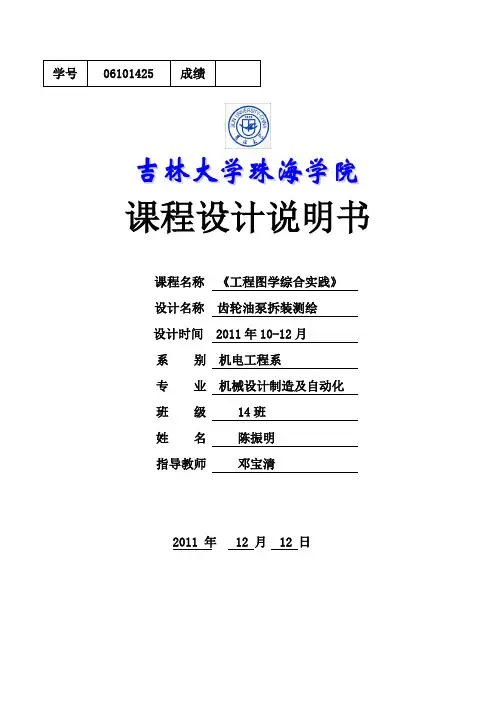

学号 06101425 成绩
