齿轮泵课程设计

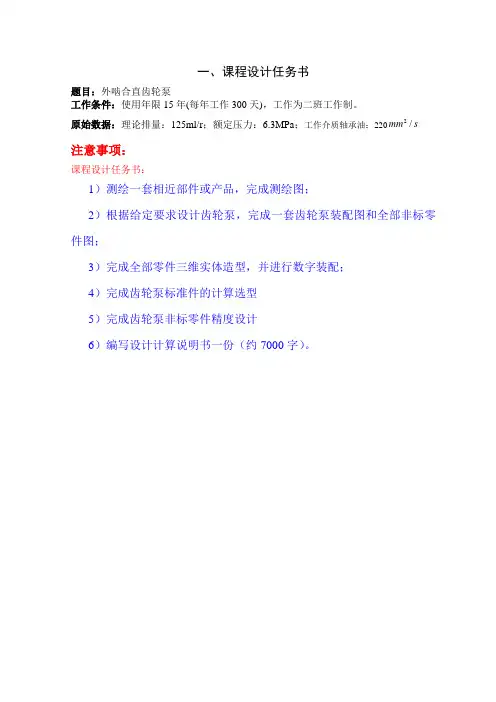

一、课程设计任务书

题目：外啮合直齿轮泵

工作条件：使用年限15年(每年工作300天)，工作为二班工作制。

原始数据：理论排量：125ml/r；额定压力：6.3MPa；工作介质轴承油：220smm/2

注意事项：

课程设计任务书：

1）测绘一套相近部件或产品，完成测绘图；

2）根据给定要求设计齿轮泵，完成一套齿轮泵装配图和全部非标零件图；

3）完成全部零件三维实体造型，并进行数字装配；

4）完成齿轮泵标准件的计算选型

5）完成齿轮泵非标零件精度设计

6）编写设计计算说明书一份（约7000字）。

- 2 - 二、齿轮的设计与校核

一、主要技术参数

根据任务要求，此型齿轮油泵的主要技术参数确定为：

理论排量：125ml/r

额定压力：6.3MPa

额定转速:552r/min

容积效率:≥90%

二、设计计算的内容

1.齿轮参数的确定及几何要素的计算

由于本设计所给的工作介质的粘度为220smm/2，由表一进行插补可得此设计最大节圆线速度为2.6sm/。

节圆线速度V：

601000VnD

式中D——节圆直径（mm）

n——转速

表2.1 齿轮泵节圆极限速度和油的粘度关系

流量与排量关系式为：

n00PQ

0Q——流量

0P——理论排量（ml/r）

2.齿数Z的确定，应根据液压泵的设计要求从流量、压力脉动、机械效率等各方面综合考虑。从泵的流量方面来看，在齿轮分度圆不变的情况下，齿数越少，模数越大，泵的流量就越大。从泵的性能看，齿数减少后，对改善困油及提高机械效率有利，但使泵的流量及压力脉动增加。

目前齿轮泵的齿数Z一般为6-19。对于低压齿轮泵，由于应用在机床方面较多，要求流量脉动小，因此低压齿轮泵齿数Z一般为13-19。齿数14-17的低压齿轮泵，由于根切较小，一般不进行修正。

3.确定齿宽。齿轮泵的流量与齿宽成正比。增加齿宽可以相应地增加流量。而齿轮与泵体及盖板间的摩擦损失及容积损失的总和与齿宽并不成比例地增加，因此，齿宽较大时，液压泵的总效率较液体粘度smm/2 12 45 76 152 300 520 760

《工程软件应用》考核大作业

题目： 齿轮泵

班级：

学号：

姓名：

2010 年 12 月10日

目录

一 三维实体模型总装图

二 主要零件操作过程

三 主要零件工程图

四 学习心得

评分栏：

机械设计类

( ) 三维实体模型

（40分） 总装图

（20分） 工程图

（30分） 报告

（10分） 总分

（100分）

工业产品设计类

( ) 三维实体模型

（60分） 总装图

（20分） 工程图

（10分） 报告

（10分） 总分

（100分）

（一）主动齿轮轴步骤：

1 新建零件，创建直径为18，高为15的圆柱如图

2先画出渐开线，在工具栏表达式中输入

z=10

m=1

a=20

b=15

hak=1

ck=0.25

r=m*z/2

ra=r+hak*m

rb=r*cos(a)

rf=r-(hak+ck)*m

a0=0

ae=360

t=1

s=(1-t)*a0+t*ae

xt=rb*cos(s)+rb*rad(s)*sin(s)

yt=rb*sin(s)-rb*rad(s)*cos(s)

zt=0

产生如图所示渐开线

在xoy平面内，建立如图所示草图

3 拉伸，布尔操作中选求差，如图所示

4阵列改特征，

选圆形阵列，数字为10，角度为36°，选择点和方向，方向为z轴，点为原点如图

5创建凸台，凸台直径，高度分别为8,10并进行定位使凸台与步骤1中的圆同心，如图

6用同样的方法在齿轮另一端面创建直径为8，高为20的凸台，如图

7在新

生成的凸台端面上再创建一个直径为6高为20的凸台

8创建基准面，基准面与步骤7中产生的凸台圆柱面相切

solidworks齿轮油泵课程设计

摘要：

一、齿轮油泵概述

1.齿轮油泵的工作原理

2.齿轮油泵的分类及应用领域

二、SolidWorks 齿轮油泵课程设计

1.SolidWorks 软件介绍

2.使用 SolidWorks 进行齿轮油泵设计的步骤

3.齿轮油泵主要零部件的设计与建模

4.齿轮油泵的装配与仿真

三、齿轮油泵设计中应注意的问题

1.材料选择

2.参数设定

3.性能优化

四、结论

1.SolidWorks 在齿轮油泵设计中的应用价值

2.齿轮油泵设计对于相关行业的重要性

正文：

一、齿轮油泵概述

齿轮油泵是一种通过齿轮的旋转来吸取和排放液体的泵。其工作原理是利用两个相互啮合的齿轮，在齿轮旋转的过程中，将液体从进口吸入，然后通过齿轮的啮合将液体排放到出口。由于齿轮油泵具有结构简单、体积小、流量稳定等优点，因此广泛应用于各种工业领域。

齿轮油泵主要分为外啮合齿轮油泵和内啮合齿轮油泵两大类。其中，外啮合齿轮油泵又可分为径向齿轮油泵和轴向齿轮油泵；内啮合齿轮油泵则可分为双齿轮油泵和多齿轮油泵。不同类型的齿轮油泵在结构、性能和应用领域上有所差别，需要根据实际需求进行选择。

二、SolidWorks 齿轮油泵课程设计

SolidWorks 是一款功能强大的三维计算机辅助设计软件，广泛应用于机械、电子、航空航天等领域。在齿轮油泵课程设计中，使用 SolidWorks 软件可以方便地进行零部件的建模、装配和仿真，提高设计效率和质量。

使用 SolidWorks 进行齿轮油泵设计的步骤如下：

1.创建新文档，设置工作环境。

2.根据设计要求，绘制齿轮油泵的草图，包括泵体、进出口法兰、齿轮、轴承等零部件。

3.利用 SolidWorks 的建模功能，将草图转化为三维模型。

4.对各零部件进行参数设置，如材料、尺寸等。

5.进行齿轮油泵的装配，将各零部件组合在一起。

教

案

授 课 者： 缪朝东

授教学科： 液压传动与气动

授教课题： 齿 轮 泵

授教班级： 机械07

授教时间：2009年4月15日

授教地点： 9号楼311教室

宜兴技师学院

江苏城市职业学院宜兴办学点

江苏省宜兴职业教育中心校 1 【指导思想】

液压传动是机器中常用的一种传动传动方式。本节课突出“以能力为本、以学生为主体”的职业教育思想，以及根据课堂教学标准—“能力目标、任务训练、学生主体”来设计本节课的教学环节。

在学习过程中，注重培养学生多动脑，勤思考，细分析，常总结的思维习惯。在教学过程中,始终以学生为主体，教师为主导，运用项目教学法，循序渐进，提高课堂教育质量。

2 【教学目标】

1、能力目标：（1）能正确拆装齿轮泵；（2）熟悉齿轮泵的结构；

（3）理解齿轮泵的工作原理。

2、知识目标：（1）理解齿轮泵的工作原理；

（2）掌握齿轮泵的结构特点、功用。

3、情感目标：激发学生的学习兴趣，充分调动学生的主观能动性，培养自信心和职业精神。

【教学重点】

齿轮泵的工作原理

【教学难点】

齿轮泵结构特点、功用

【教学关键】

1、项目的训练过程的把握；

2、学生主体的体现；

3、学生能力的培养。

【教学模式与方法】

“理实一体化”教学、“做、学、教”合一

【课型与课时】

新授课 一课时

【课前师生准备】

教师准备：教案、多媒体课件、学案、齿轮泵、拆装工具

学生准备：复习前面所学知识，预习本课新授内容。

分组情况：分4组，每组3至4人。

【教学程序】 3 教学

环节 教学内容 教师活动 学生活动

复习引入 1、液压泵的作用。

2、液压泵的工作原理，液压泵正常工作必备的四个条件。

播放课件

思考、回答

布置

任务 1、能正确拆装齿轮泵；

2、熟悉齿轮泵的结构；

3、理解齿轮泵的工作原理。

4、掌握齿轮泵的结构特点、功用。 讲解，使学生明白本课的学习任务。
