平法的应用原理

图解从力学根本原理学习钢筋《平法》

《力学》是学习《平法》的根底知识，只有掌握了力学，才能理解平法为什么要那么做。比方说梁的钢筋，为什么上部钢筋只能在梁跨中搭接？而下部钢筋就只能在支座旁边三分之一跨的长度范围内搭接？如果不知道原理，不多问一个“为什么”，就不能真正说“懂”。下面我就举两个“力学在钢筋设计中的根本原理应用”的例子，希望读者指出缺乏，互相学习共同进步；希望读者“牵一发而动全身”，从一个原理反射理解到其他地方，培养在思考中学习的好习惯。

1.梁的上下部钢筋搭接位置原理

首先我们来看一下梁最根本的一种破坏时的情形。

一根梁，两端都有支座（等于在柱子上），我们在中间施加压力，想想会出现什么情况呢？

如果你知道答案是梁最终会断裂，那么，想想裂缝最先出现在什么地方呢？

很明显，梁的下部会最先出现裂缝。力学实验证明，下部钢筋会断， 上部钢筋会在中部被挤压成“灯笼”。请看下面的力学示意图。

可以想象，假设梁的下部钢筋在跨中处搭接，结果会是怎么样？结果一定是在跨中搭接，受到梁内部最大的拉力，of course 容易断裂了！

可以引出《平法》中那些经验做法：

①梁上部要有支座负筋，并且通常伸入支座三分之一跨长

②梁的上部钢筋要在跨中搭接；下部钢筋要在支座两边三分之一跨长处搭接

③支座的两端往往需要箍筋加密（抗震加密）

2.锚固、搭接的力学原理

在理想情况下，钢筋当然是能不需要搭接最好，就像混凝土能最好一次性浇筑一样，一个整体总会比两个结合的内力要强。但因为混凝土有水化热等等原因，并不能一次性把整栋大楼浇筑好；钢筋因为生产、运输等原因，并不能长到刚刚好的长度。所以标准的市场里，钢筋一般是9米，或12米的规格。这是从市场层面解释为什么要有搭接。 我们想想为什么需要锚固？把一个小木块架在墙上，或者用铁钉钉在墙上，结果是不同的吧？用铁钉当然比单纯架在墙上更能稳固木块，问题是：铁钉要多长才能做到固定木块，又不浪费呢？

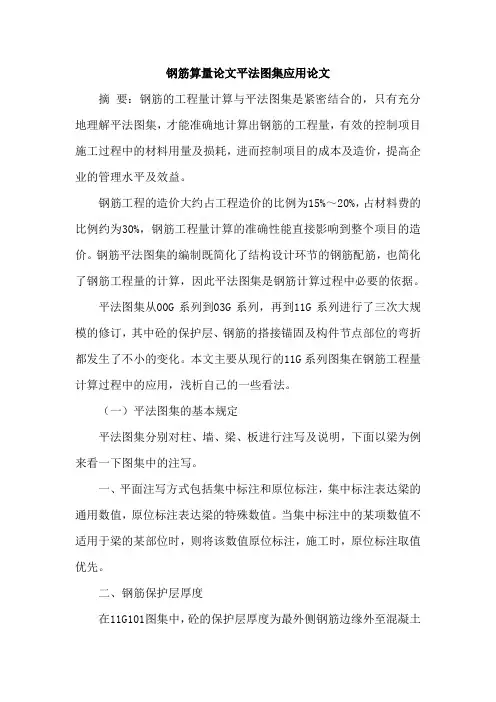

钢筋算量论文平法图集应用论文

摘 要：钢筋的工程量计算与平法图集是紧密结合的，只有充分地理解平法图集，才能准确地计算出钢筋的工程量，有效的控制项目施工过程中的材料用量及损耗，进而控制项目的成本及造价，提高企业的管理水平及效益。

钢筋工程的造价大约占工程造价的比例为15%～20%，占材料费的比例约为30%，钢筋工程量计算的准确性能直接影响到整个项目的造价。钢筋平法图集的编制既简化了结构设计环节的钢筋配筋，也简化了钢筋工程量的计算，因此平法图集是钢筋计算过程中必要的依据。

平法图集从00G系列到03G系列，再到11G系列进行了三次大规模的修订，其中砼的保护层、钢筋的搭接锚固及构件节点部位的弯折都发生了不小的变化。本文主要从现行的11G系列图集在钢筋工程量计算过程中的应用，浅析自己的一些看法。

（一）平法图集的基本规定

平法图集分别对柱、墙、梁、板进行注写及说明，下面以梁为例来看一下图集中的注写。

一、平面注写方式包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该数值原位标注，施工时，原位标注取值优先。

二、钢筋保护层厚度

在11G101图集中，砼的保护层厚度为最外侧钢筋边缘外至混凝土表面的距离，这点是跟03G101图集有区别的，在03G101图集中砼的保护层厚度为主筋至砼表面的距离，因此计算箍筋长度的时候有所不同。

三、钢筋的锚固搭接长度

受拉钢筋区别混凝土标号、抗震等级、钢筋型号的锚固长度以钢筋直径的倍数表示，搭接长度区别纵向钢筋的搭接接头百分率以修正系数乘以锚固长度表示。

（二）构件的钢筋计算：

下面以某工程中的二层KL-8为例来解析一下平法图集在钢筋计算中的实际应用。

一、图中的集中标注及原位标注：

集中标注为跨数6跨，截面300*600，箍筋Φ8@100/200（2），通长筋2 20，受扭筋4 12。

原位标注为：其中第1跨左支座负筋3 20，右支座负筋4 20，下部纵筋3 18；第2跨左支座负筋4 20，右支座负筋4 20，下部纵筋4

浅议平法在结构施工图中的应用

关键词：平法 结构施工图 钢筋

平法是“建筑结构平面整体设计方法”的简称，系指混凝土结构施工图平面整体表示方法。它是我国现行建筑工程结构施工图设计的主要方法，现已在全国结构工程界普遍应用。不仅在工程界产生了巨大的影响，还逐渐影响到结构教育界、研究界。平法的表达形式概括起来，就是把结构构件的尺寸和配筋图等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。目前平法最新版本是11g101系列，现在有的还在用03g101系列。

1 平法的意义

中华人民共和国建设部在2000年7月17日批准了《混凝土结构施工图平面整体表示方法制图规则和构造详图》，相关设计单位立即执行了此标准。此后，混凝土结构施工图，大多采用了平面整体表示方法制图规则。

2 平法的作用

2.1 对于设计单位，推广平法以后，结构施工图的数量大大减少了，由过去的百十来张变成了二三十张，不但画图的工作量大大减少了，而且结构设计的后期计算——例如每根钢筋的形状，尺寸的具体计算、钢筋表的绘制等，也都省去了，这使得结构设计大量枯燥无味的工作减少了，结构设计师的生产力提高了很多，加快了结构设计的速度。而且，通过使用平法这一标准的设计方法，来规范设计师的行为，在很大程度上提高了结构设计的水准。

2.2 施工单位，推广平法以后的好处首先就是施工人员携带到工地的图纸数量少了，还减少了阅读结构施工图的时间。不过，只带这些施工图是不够的，还必须带上相应的平法标准图集，就像学生每天携带的字典一样。但是，问题并不是这样解决了。手拿字典要首先学会查字典的方法。手拿平法施工图，首先要熟知平法的制图规则，才能看懂平法施工图上的各种标注；另外，还要熟知相关的节点构造，能够在平法标准图集上查出相应的节点构造来。

3 传统的配筋图与平法配筋图的对比

■

以梁为例，传统的梁结构平面图，只是给出了梁的平面图，也就是梁的施工模板轮廓图。也可以说是给梁画配筋的索引图。根据平面图上梁的编号，去找他们的钢筋绑扎施工图——如图1所示。结构施工图有平面图、构件的大样图和钢筋表。照表下料、按图绑扎，就能完成钢筋的施工任务。钢筋表还列出了所用钢筋重量的汇总数值，这很大程度上方便了工程预算、审计。

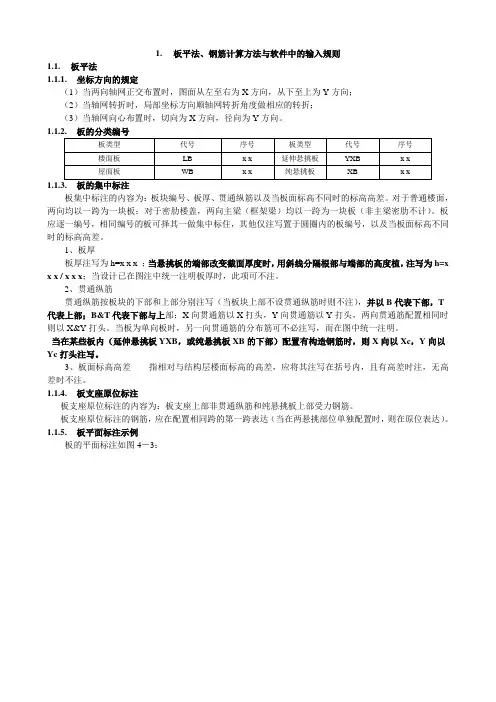

1. 板平法、钢筋计算方法与软件中的输入规则

1.1. 板平法

1.1.1. 坐标方向的规定

（1）当两向轴网正交布置时，图面从左至右为X方向，从下至上为Y方向；

（2）当轴网转折时，局部坐标方向顺轴网转折角度做相应的转折；

（3）当轴网向心布置时，切向为X方向，径向为Y方向。

1.1.2. 板的分类编号

板类型 代号 序号 板类型 代号 序号

楼面板 LB x x 延伸悬挑板 YXB x x

屋面板 WB x x 纯悬挑板 XB x x

1.1.3. 板的集中标注

板集中标注的内容为：板块编号、板厚、贯通纵筋以及当板面标高不同时的标高高差。对于普通楼面，两向均以一跨为一块板；对于密肋楼盖，两向主梁（框架梁）均以一跨为一块板（非主梁密肋不计）。板应逐一编号，相同编号的板可择其一做集中标住，其他仅注写置于圆圈内的板编号，以及当板面标高不同时的标高高差。

1、板厚

板厚注写为h=x x x ；当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度植，注写为h=x

x x / x x x；当设计已在图注中统一注明板厚时，此项可不注。

2、贯通纵筋

贯通纵筋按板块的下部和上部分别注写（当板块上部不设贯通纵筋时则不注），并以B代表下部，T代表上部；B&T代表下部与上部；X向贯通筋以X打头，Y向贯通筋以Y打头，两向贯通筋配置相同时则以X&Y打头。当板为单向板时，另一向贯通筋的分布筋可不必注写，而在图中统一注明。

当在某些板内（延伸悬挑板YXB，或纯悬挑板XB的下部）配置有构造钢筋时，则X向以Xc，Y向以Yc打头注写。

3、板面标高高差 指相对与结构层楼面标高的高差，应将其注写在括号内，且有高差时注，无高差时不注。

1.1.4. 板支座原位标注

板支座原位标注的内容为：板支座上部非贯通纵筋和纯悬挑板上部受力钢筋。

板支座原位标注的钢筋，应在配置相同跨的第一跨表达（当在两悬挑部位单独配置时，则在原位表达）。
