伺服驱动器简易维修方法

伺服驱动器维修手册

一、设备概述

本手册旨在提供伺服驱动器维修的基本信息和指导，涵盖了设备概述、维修程序、故障诊断、零件替换、维护与保养、安全操作、性能测试和技术支持等方面。本手册将帮助维修人员了解伺服驱动器的结构、功能和工作原理，并提供针对不同问题的解决方案。

二、维修程序

1 .断电：在进行任何维修工作之前，必须先关闭伺服驱动器的电源，并确保主电源已断开。

2 .外观检查：观察伺服驱动器是否有明显的损坏或异常情况，例如外壳损坏、电线脱落等。

3 .故障诊断：根据故障现象，借助本手册的故障诊断部分进行诊断，确定可能的故障原因。

4 .零件替换：根据需要，可以更换故障零件或部件。请参考本手册的零件替换部分进行操作。

5 .重新上电：完成维修后，重新给伺服驱动器上电，并测试其功能是否正常。

三、故障诊断

以下是一些常见的伺服驱动器故障及诊断方法：

1 .电源故障：电源线脱落或断路可能导致电源故障。检查电源线是否连接正常，测量电源电压是否在规定范围内。

2 .显示异常：显示面板可能出现异常，如黑屏、花屏等。检查显示面板连接是否牢固，是否需要更换显示面板。

3 .报警故障：伺服驱动器可能发出报警信号，提示某些故障。查阅报警代码或指示灯状态，根据本手册进行故障诊断。

4 .运行异常：伺服驱动器在运行过程中可能出现异常声音或振动。检查机械传动部分是否正常，例如轴承、链条等。

四、零件替换

在零件替换过程中，需要注意以下几点：

1 .断电操作：在进行任何带电操作之前，必须先关闭伺服驱动器的电源，并确保主电源已断开。

2 .选用合适的零件：确保所替换的零件与原设备相匹配，包括型号、规格和性能参数等。

3 .操作规范：遵循本手册的指导进行操作，确保安全可靠。

4 .安装质量：确保所替换的零件安装正确、牢固，以免造成意外损失。

五、维护与保养

为了保持伺服驱动器的良好运转状态和延长其使用寿命，建议进行以下维护与保养措施：

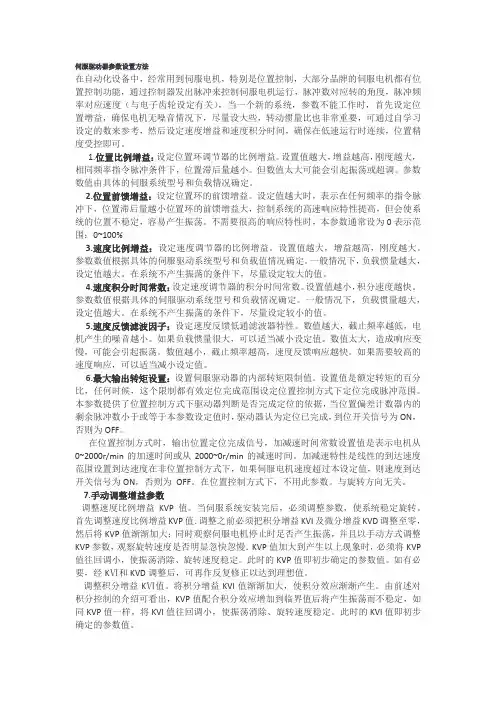

伺服驱动器参数设置方法

在自动化设备中，经常用到伺服电机，特别是位置控制，大部分品牌的伺服电机都有位置控制功能，通过控制器发出脉冲来控制伺服电机运行，脉冲数对应转的角度，脉冲频率对应速度（与电子齿轮设定有关），当一个新的系统，参数不能工作时，首先设定位置增益，确保电机无噪音情况下，尽量设大些，转动惯量比也非常重要，可通过自学习设定的数来参考，然后设定速度增益和速度积分时间，确保在低速运行时连续，位置精度受控即可。

1.位置比例增益：设定位置环调节器的比例增益。设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。但数值太大可能会引起振荡或超调。参数数值由具体的伺服系统型号和负载情况确定。

2.位置前馈增益：设定位置环的前馈增益。设定值越大时，表示在任何频率的指令脉冲下，位置滞后量越小位置环的前馈增益大，控制系统的高速响应特性提高，但会使系统的位置不稳定，容易产生振荡。不需要很高的响应特性时，本参数通常设为0表示范围：0~100%

3.速度比例增益：设定速度调节器的比例增益。设置值越大，增益越高，刚度越大。参数数值根据具体的伺服驱动系统型号和负载值情况确定。一般情况下，负载惯量越大，设定值越大。在系统不产生振荡的条件下，尽量设定较大的值。

4.速度积分时间常数：设定速度调节器的积分时间常数。设置值越小，积分速度越快。参数数值根据具体的伺服驱动系统型号和负载情况确定。一般情况下，负载惯量越大，设定值越大。在系统不产生振荡的条件下，尽量设定较小的值。

5.速度反馈滤波因子：设定速度反馈低通滤波器特性。数值越大，截止频率越低，电机产生的噪音越小。如果负载惯量很大，可以适当减小设定值。数值太大，造成响应变慢，可能会引起振荡。数值越小，截止频率越高，速度反馈响应越快。如果需要较高的速度响应，可以适当减小设定值。

6.最大输出转矩设置：设置伺服驱动器的内部转矩限制值。设置值是额定转矩的百分比，任何时候，这个限制都有效定位完成范围设定位置控制方式下定位完成脉冲范围。本参数提供了位置控制方式下驱动器判断是否完成定位的依据，当位置偏差计数器内的剩余脉冲数小于或等于本参数设定值时，驱动器认为定位已完成，到位开关信号为 ON，否则为OFF。

伺服驱动器参数设置方法

在自动化设备中，经常用到伺服电机，特别是位置控制，大部分品牌的伺服电机都有位置控制功能，通过控制器发出脉冲来控制伺服电机运行，脉冲数对应转的角度，脉冲频率对应速度（与电子齿轮设定有关），当一个新的系统，参数不能工作时，首先设定位置增益，确保电机无噪音情况下，尽量设大些，转动惯量比也非常重要，可通过自学习设定的数来参考，然后设定速度增益和速度积分时间，确保在低速运行时连续，位置精度受控即可。

1.位置比例增益：设定位置环调节器的比例增益。设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。但数值太大可能会引起振荡或超调。参数数值由具体的伺服系统型号和负载情况确定。

2.位置前馈增益：设定位置环的前馈增益。设定值越大时，表示在任何频率的指令脉冲下，位置滞后量越小位置环的前馈增益大，控制系统的高速响应特性提高，但会使系统的位置不稳定，容易产生振荡。不需要很高的响应特性时，本参数通常设为0表示范围：0~100%

3.速度比例增益：设定速度调节器的比例增益。设置值越大，增益越高，刚度越大。参数数值根据具体的伺服驱动系统型号和负载值情况确定。一般情况下，负载惯量越大，设定值越大。在系统不产生振荡的条件下，尽量设定较大的值。

4.速度积分时间常数：设定速度调节器的积分时间常数。设置值越小，积分速度越快。参数数值根据具体的伺服驱动系统型号和负载情况确定。一般情况下，负载惯量越大，设定值越大。在系统不产生振荡的条件下，尽量设定较小的值。

5.速度反馈滤波因子：设定速度反馈低通滤波器特性。数值越大，截止频率越低，电机产生的噪音越小。如果负载惯量很大，可以适当减小设定值。数值太大，造成响应变慢，可能会引起振荡。数值越小，截止频率越高，速度反馈响应越快。如果需要较高的速度响应，可以适当减小设定值。

6.最大输出转矩设置：设置伺服驱动器的内部转矩限制值。设置值是额定转矩的百分比，任何时候，这个限制都有效定位完成范围设定位置控制方式下定位完成脉冲范围。本参数提供了位置控制方式下驱动器判断是否完成定位的依据，当位置偏差计数器内的剩余脉冲数小于或等于本参数设定值时，驱动器认为定位已完成，到位开关信号为 ON，否则为OFF。

伺服驱动器常见故障的原因及对策

一、温度过高

对策：可以采取以下措施预防和解决这个问题：

1.安装风扇进行散热，提高驱动器的散热效果。

2.定期检查驱动器的温度，及时清理驱动器周围的灰尘和杂物。

3.如有条件，可以加装温度控制器，及时控制驱动器的温度。

二、电源故障

对策：可以采取以下措施预防和解决这个问题：

1.确保驱动器的电源连接牢固，接触良好。

2.检查电源质量，如有问题及时更换或修理电源。

3.安装稳压装置或UPS，保持电源的稳定。

三、信号干扰

对策：可以采取以下措施预防和解决这个问题：

1.安装滤波器，减少信号干扰。

2.确保信号线与电源线隔离，防止电磁干扰。

3.增加屏蔽层，提高信号线的抗干扰能力。

四、过载保护

对策：可以采取以下措施预防和解决这个问题：

1.对驱动器进行合理的负荷分配，不要超负荷运行。 2.增加过载保护装置，及时保护驱动器。

五、故障诊断

当伺服驱动器出现故障时，很多时候需要对故障进行诊断，找出故障的具体原因。

对策：可以采取以下措施预防和解决这个问题：

1.根据驱动器的使用说明书，对照故障现象进行排查。

2.检查驱动器的接线情况，确保连接正确。

3.使用相关的仪器进行故障诊断，找出故障原因。

以上是一些常见的伺服驱动器故障原因以及相应的对策。当然，在实际操作过程中，还有很多其他可能出现的故障情况，需要根据具体的情况进行分析和解决。总之，要保证伺服驱动器的正常运行，应该定期进行维护、检查，并及时采取措施预防和解决故障。
