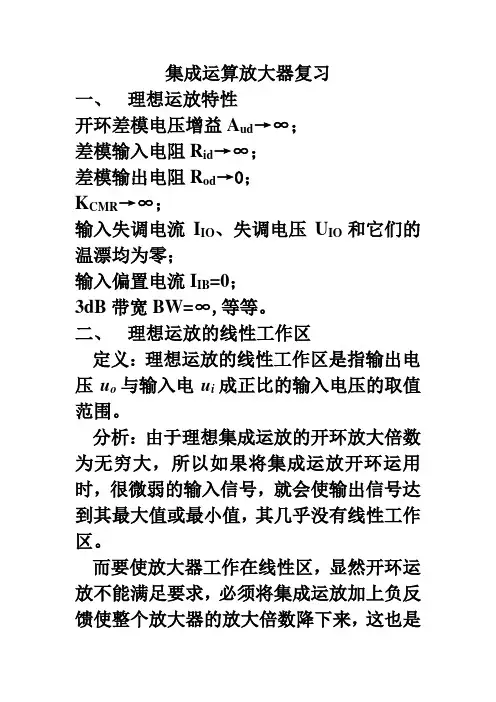

集成运算放大器复习

一、 理想运放特性

开环差模电压增益Aud→∞；

差模输入电阻Rid→∞；

差模输出电阻Rod→0；

KCMR→∞；

输入失调电流IIO、失调电压UIO和它们的温漂均为零；

输入偏置电流IIB=0；

3dB带宽BW=∞,等等。

二、 理想运放的线性工作区

定义：理想运放的线性工作区是指输出电压uo与输入电ui成正比的输入电压的取值范围。

分析：由于理想集成运放的开环放大倍数为无穷大，所以如果将集成运放开环运用时，很微弱的输入信号，就会使输出信号达到其最大值或最小值，其几乎没有线性工作区。

而要使放大器工作在线性区，显然开环运放不能满足要求，必须将集成运放加上负反馈使整个放大器的放大倍数降下来，这也是集成运放线性运用的特点，本章集成运放的应用就属于线性应用。

三、 线性区域下的两个重要结论

对于工作在线性区的理想运放，下述两条重要结论普遍适用，也是分析运放应用电路的基本出发点。

虚短：即两个输入端之间的电位差即净输入量几乎为零；

虚断：流过两个输入端的电流也几乎为零。

四、 理想运放的非线性工作区

集成运故的非线性工作区是指输出电压uo与输入电压ui不成比例时输入电压的取值范

围。前面提到理想运放的开环放大倍数为无穷大。，所以只要理想运放开环运用或加正反馈时，即使很微弱的输入信号电压，其输出电压就会立即达到最高电平UOH最低电平UOL，运放工作在非线性区。

五、 电压比较器

电压比较器是对输入信号进行鉴幅与比较的电路，是组成非正弦波发生电路的基本单元

电路。

1、电压比较器的特点

(1)比较器中的运放工作于开环或正反馈状态，输入端的虚短特征不再存在；

(2)输出与输入之间呈现非线性特性，输出不是高电乎就是低电平；

(3)由于运放的输入电阻高，输入电流一般非常小，可以忽略，即仍可认为运放的输入电流为零。

2、电压比较器的特性分析

通常用电压传输特性来描述电压比较器输出电压与输入电压之间的函数关系

第三章 差动放大电路与集成运算放大器

3．1 选择填空

1．使用差动放大电路的目的是为了提高（ ）。

A输入电阻 B电压放大倍数 C抑制零点漂移能力 D电流放大倍数

2．差动放大器抑制零点漂移的效果取决于（ ）。

A两个晶体管的静态工作点 B两个晶体管的对称程度

C各个晶体管的零点漂移 D两个晶体管的放大倍数

3．差模输入信号是两个输入信号的（ ），共模输入信号是两个输入信号的（ ）。

A 和 B 差 C 比值 D 平均值

4．电路的差模放大倍数越大表示（ ），共模抑制比越大表示（ ）。

A有用信号的放大倍数越大 B共模信号的放大倍数越大

C抑制共模信号和温漂的能力越强

5．差动放大电路的作用是（ ）。

A放大差模 B放大共模 C抑制共模 D抑制共模，又放大差模

6．差动放大电路由双端输入变为单端输入，差模电压增益是（ ）。

A增加一倍 B为双端输入的1/2 C不变 D不定

7．差动放大电路中当UI1=300mV，UI2=-200mV，分解为共模输入信号UIC=（ ）mV，差模输入信号UID=（ ）mV。

A500 B100 C250 D50

8．在相同条件下，阻容耦合放大电路的零点漂移（ ）。

A比直接耦合电路大 B比直接耦合电路小 C与直接耦合电路相同

9．差动放大电路由双端输出改为单端输出，共模抑制比KCMRR减小的原因是（ ）。

A AUD不变，AUC增大 B AUD减小，AUC不变

C AUD减小，AUC增大 D AUD增大，AUC减小

3．2简答题

1． 直接耦合放大电路能放大交流信号吗？直接耦合放大电路和阻容耦合放大电路各有什么优缺点？

集成电路运算放大器的定义

1. 引言

集成电路运算放大器是当今电子电路中最重要的基本器件之一。它是一种高增益、差分放大器，广泛应用于模拟电路、信号处理、自动控制等领域。本文将介绍集成电路运算放大器的定义、基本原理、特性以及应用。

2. 定义

集成电路运算放大器，简称运放(Op-Amp, Operational Amplifier)，是一种差分放大器，它能够将输入信号放大到较高的增益水平。运放通常由差动输入级、差动放大级、输出级和电源级组成。它的输入有两个端口：非反馈输入端(inverting input)和反馈输入端(non-inverting

input)，输出端则以电压方式输出。 3. 基本原理

3.1 差分放大器

运放的核心是差分放大器，它是由两个晶体管组成的差分对(differential pair)。差分放大器具有高增益、高输入阻抗和低输出阻抗等特点。当在非反馈输入端和反馈输入端施加电压时，差分放大器将两个输入信号进行差分放大，并输出差分放大的结果。

3.2 负反馈

运放的一个重要特点是负反馈(negative feedback)。负反馈通过将输出信号的一部分反馈到输入端，使得运放的输出与输入之间达到稳定的关系。负反馈降低了运放的增益，但提高了稳定性和线性度。 4. 特性

4.1 增益

运放具有非常高的开环增益，通常在105到106范围内。通过负反馈可以调节运放的增益，使其适应不同的应用需求。

4.2 输入阻抗和输出阻抗

运放的输入阻抗非常高，通常在105到1012欧姆之间，使其能够接受较小的输入信号。输出阻抗通常比输入阻抗小得多，可以提供较低的输出阻抗。

4.3 带宽

运放的带宽指的是它能够工作的最大频率范围。通常，在低频时运放的增益较高，而在高频时增益会逐渐降低。带宽取决于运放的内部结构和电容等元件。 4.4 温漂

运放的工作温度和环境温度对其性能有一定影响。温度变化会引起运放增益的变化，这种现象称为温漂。通过合适的补偿电路和工艺可以减小温漂的影响。

第三章 差动放大电路与集成运算放大器

3．1 选择填空

1．使用差动放大电路的目的是为了提高（ ）。

A输入电阻 B电压放大倍数 C抑制零点漂移能力 D电流放大倍数

2．差动放大器抑制零点漂移的效果取决于（ ）。

A两个晶体管的静态工作点 B两个晶体管的对称程度

C各个晶体管的零点漂移 D两个晶体管的放大倍数

3．差模输入信号是两个输入信号的（ ），共模输入信号是两个输入信号的（ ）。

A 和 B 差 C 比值 D 平均值

4．电路的差模放大倍数越大表示（ ），共模抑制比越大表示（ ）。

A有用信号的放大倍数越大 B共模信号的放大倍数越大

C抑制共模信号和温漂的能力越强

5．差动放大电路的作用是（ ）。

A放大差模 B放大共模 C抑制共模 D抑制共模，又放大差模

6．差动放大电路由双端输入变为单端输入，差模电压增益是（ ）。

A增加一倍 B为双端输入的1/2 C不变 D不定

7．差动放大电路中当UI1=300mV，UI2=-200mV，分解为共模输入信号UIC=（ ）mV，差模输入信号UID=（ ）mV。

A500 B100 C250 D50

8．在相同条件下，阻容耦合放大电路的零点漂移（ ）。

A比直接耦合电路大 B比直接耦合电路小 C与直接耦合电路相同

9．差动放大电路由双端输出改为单端输出，共模抑制比KCMRR减小的原因是（ ）。

A AUD不变，AUC增大 B AUD减小，AUC不变

C AUD减小，AUC增大 D AUD增大，AUC减小

3．2简答题

1． 直接耦合放大电路能放大交流信号吗？直接耦合放大电路和阻容耦合放大电路各有什么优缺点？
