最新共集电极放大电路教学设计
共集电极放大电路，也称为共发射极放大电路，是一种常见的放大电路。它有很多应用，包括放大器、振荡器和开关等。
以下是一个最新的共集电极放大电路教学设计，详细介绍了该电路的原理和实际实验。
第一部分：理论介绍
1.1电路原理
共集电极放大电路由一个晶体管、电容和电阻组成。电容主要用于对输入信号进行耦合，电阻用于稳定电流。该电路具有单极性特点，输入和输出信号都在同一极性下。
1.2工作原理
该电路的输入信号是通过电容入射到晶体管的基极。晶体管的发射极上接地并通过电阻连接到正电源。输出信号从晶体管的集电极获取。晶体管的基极和发射极之间的电流放大系数决定了电路的放大倍数。
第二部分：实验设计
2.1器材和材料
-1个晶体管（NPN型）
-2个电容（0.1uF）
-2个电阻（4.7kΩ）
-1个电源（9V） -1个信号发生器
-1个示波器
2.2实验步骤
步骤1：将晶体管、电容和电阻按照电路图连接起来。
步骤2：将电源的正极接到电容的一个端口上，将电源的负极接地。
步骤3：将信号发生器的输出连接到电容上。
步骤4：将示波器的探头连接到晶体管的集电极上。
步骤5：调节信号发生器的频率，并通过示波器观察输出信号的变化。
第三部分：实验结果和分析
3.1实验结果
通过调节信号发生器的频率，观察到输出信号的放大效果。输出信号的幅度随着输入信号的增加而增加，进一步验证了该电路具有放大功能。
3.2结论及分析
通过本次实验，我们验证了共集电极放大电路的放大功能。该电路可以将输入信号放大，并以同一极性的形式输出。实验结果也表明，该电路在输入信号较小时表现出较大的放大倍数，并且能够有效稳定输入信号。
第四部分：实验总结
通过本次实验，我们学习了共集电极放大电路的原理和实现。该电路在电子技术中应用广泛，并具有很大的潜力。通过实验，我们更深入地理解了该电路的工作原理，并验证了其放大功能。 总的来说，该实验设计了一个简单而有效的共集电极放大电路，并通过实验验证了其放大功能。这个实验对于电子技术学习者来说是一个很好的教学设计。

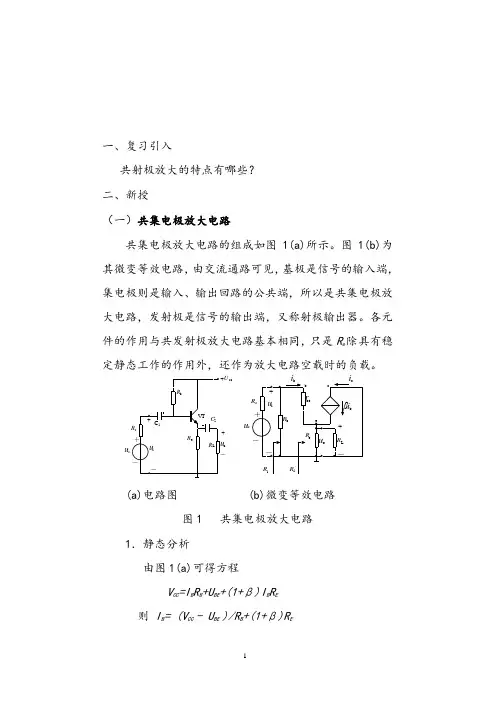

1 一、复习引入
共射极放大的特点有哪些？
二、新授
（一）共集电极放大电路
共集电极放大电路的组成如图1(a)所示。图1(b)为其微变等效电路，由交流通路可见，基极是信号的输入端，集电极则是输入、输出回路的公共端，所以是共集电极放大电路，发射极是信号的输出端，又称射极输出器。各元件的作用与共发射极放大电路基本相同，只是Re除具有稳定静态工作的作用外，还作为放大电路空载时的负载。
RRRCVT+Ucc＋－e1bus+－suiC2RL+－uo RRRR＋－bLues+－s+－uobecrbeβibicRiRiib`ui
(a)电路图 (b)微变等效电路
图1 共集电极放大电路
1．静态分析
由图1(a)可得方程
VCC=IBRB+UBE+(1+β)IBRE
则 IB= (VCC - UBE )/RB+(1+β)RE 2 IC=βIB
UCE= Vcc-IERE≈Vcc-ICRE
3．动态分析
（1）电压放大倍数Au
由图1(b)可知ui=ibrbe+ieRL′=ib[rbe+(1+β)RL′]
uo=ieRL′=(1+β)ibRL′
式中：RL′=RE//RL。故
Au==uo/ui=ib(1+β)RL′/ Ib[rbe+(1+β)RL′]= (1+β)RL′/
[rbe+(1+β)RL′]
一般（1+β)RL′> rbe ，故Au≈1，即共集电极放大电路输出电压与输入电压大小近似相等，相位相同，没有电压放大作用。
（2）输入电阻Ri
Ri=ui/ib=ibreb+(1+β)ibRL′/ Ib = rbe+(1+β)RL′
故 Ri= RB// RL′=RB//[rbe+(1+β)RL′]
说明,共集电极放大电路的输入电阻比较高,它一般比共射基本放大电路的输入电阻高几十倍到几百倍.
共集电极放大电路静态工作点公式
共集电极放大电路是一种常见的电子电路，它主要用于将输入信号进行放大处理。在这个电路中，BJT晶体管的一端与输入信号相连，而另一端则与负载相连。在这个过程中，我们需要确定静态工作点，以保证放大电路的正常运转。
静态工作点，也被称为直流偏置点，是指BJT晶体管的集电极电压和集电极电流的值。对于共集电极放大电路，我们可以通过以下公式来计算静态工作点的值：
VCE = VCC - IC * RC
其中，VCE是BJT晶体管的集电极电压，VCC是电源电压，IC是晶体管的集电极电流，而RC则是负载电阻的值。
此外，我们还需要确定静态工作点的偏置电流IB，以确保晶体管处于正常工作范围内。在共集电极放大电路中，IB可以通过以下公式计算：
IB = (VCC - VBE) / (R1 + R2)
其中，VBE是BJT晶体管的基极电压，R1和R2分别是基极电阻的阻值。
通过计算静态工作点和偏置电流，我们可以确定BJT晶体管的工作状态，并进行信号放大。同时，我们还需要注意电路供电、负载阻值以及晶体管选型等因素，以确保电路的正常运行和性能优化。 总的来说，静态工作点公式的计算是共集电极放大电路设计中非常重要的一步，只有正确计算静态工作点和偏置电流，才能确保电路的稳定性和放大效果。因此，在实际应用中，我们需要结合实际情况，精准计算并调整电路参数，以满足不同领域的应用需求。
第２９卷第１期 ２００７年２月 电气电子教学学报 Ｊ０ＵＲＮＡＬ ０Ｆ ＥＥＥ Ｖｂ１．２９ Ｎｏ．１ Ｆｅｂ．２００７
址 ，、 集 ．．．．——４ｔ－，、 基放大电路性能两种分析方法
姜 晖
（解放军电子工程学院信息工程系，安徽合肥２３００３７）
摘要：共集一共基组合放大电路具有良好的宽带放大特性，既可以作为缓冲级又能够提供一定的电压和电流增益。这些优异的性能和特点 使其在模拟集成电路中得到了广泛应用。文章针对共集一共基组合放大电路的结构特征，在教学实践中按多级放大电路和差分放大电路形式 探讨了在线性放大状态下其性能指标的两种分析方法，并相应阐明了其物理意义。 关键词：组合放大电路；差分放大器；增益；输入电阻 中图分类号：ＴＮ７２ 文献标识码：Ａ 文章编号：１００８－－０６８６（２００７）０１－－００２１－－０３
Ｔｗｏ Ａｎａｌｙｓｉｓ Ｍｅｔｈｏｄｓ ｆｏｒ ｔｈｅ ＣＣ－ＣＥ Ｃｏｍｂｉｎｅｄ Ａｍｐｌｉｆｉｅｒ ｉｎ Ｐｅｒｆｏｒｍａｎｃｅｓ
ＪＬ￣ＮＧ Ｊｕｉ
（Ｄｅｐｔ．ｏｆ ｉｎｆｏｒｍａｔｉｏｎ Ｅｎｇ．，ＰＬＡ Ｅｌｅｃｔｒｏｎｉｃ Ｅｎｇ．［ｎｓｔ．，Ｈｅｙｅｉ ２３００３７．Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ＣＣ－ＣＥ ｃｏｍｂｉｎｅｄ ａｍｐｌｉｆｉｅｒ ｈａｓ ｔｈｅ ｎｉｃｅｒ ｗｉｄｅ ｂａｎｄ ｍａｇｎｉｆｉａｂｌｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃ ｑｕａ ｔｈｅ ｂｕｆｆｅｒ
ａｎｄ ｇｉｖｅｓ ｓｏｍｅ ｇａｉｎｓ ｉｎ ｖｏｌｔａｇｅ ａｎｄ ｅｌｅｃｔｒｉｃ ｃｕｒｒｅｎｔ．Ｔｈｅｓｅ ｅｘｃｅｌｌｅｎｔ ｐｅｒｆｏｒｍａｎｃｅｓ ａｎｄ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｍａｋｅ ｉｔ ａｐｐｌｉｅｄ ｗｉｄｅｌｙ．Ｔｈｉｓ ｐａｐｅｒ ｐｕｔｓ ｆｏｒｗａｒｄ ｔｗｏ ａｎａｌｙｓｉｓ ｍｅｔｈｏｄｓ ｆｏｒ ｔｈｅ ＣＣ－ＣＥ ｃｏｍｂｉｎｅｄ ａｍｐｌｉｆｉｅｒ ｉｎ ｐｅｒ—
