土石坝观测工程施工方案
一、工程概况
土石坝是一种常见的水利工程，主要用于蓄水和防洪。土石坝的稳定性和安全性对其功能发挥至关重要，而土石坝的观测工程则是保障这一点的重要手段。本文就土石坝观测工程的施工方案进行详细的介绍和分析，以期确保土石坝的安全和稳定。
二、施工目标
1. 实施土石坝的观测工程，确保对土石坝的稳定性和安全性进行全方位的监测和观测；
2. 确保土石坝观测工程的施工过程中不会对土石坝本身造成破坏；
3. 确保土石坝观测工程的施工结果能够为土石坝的管理和维护提供有效的数据和依据。
三、施工前的准备工作
1. 调研和分析
在开展土石坝观测工程施工前，需要对土石坝的历史资料和相关文献进行调研和分析，了解土石坝的建设情况、材料品质和环境条件等信息，为后续的施工方案制定提供基础数据。
2. 检测和评估
对土石坝的现状进行检测和评估，包括土石坝的水平位移、上游和下游地基的变形情况、土体的渗透性和固结情况等，为后续的观测工程提供基础数据。
3. 观测点确定
根据土石坝的实际情况和施工需要，确定观测点的位置和数量，确保观测点的设置能够全面反映土石坝的变形和变化情况。
4. 施工人员培训
对观测工程的施工人员进行培训，包括观测设备的使用方法、观测数据的记录和分析方法等，确保施工人员具备必要的观测工程技能。
5. 施工方案制定
根据调研和分析的结果，制定土石坝观测工程的具体施工方案，包括观测点设置、观测设备选择、观测频次和观测期限等。
四、施工方案
1. 观测点设置 根据现场实际情况和需求，选取合适的观测点位置，确保能够全面反映土石坝的变形和变化情况。观测点的设置应考虑土石坝的结构、地质条件、水文条件等因素，避免设置在易受影响的地方。
2. 观测设备选择
根据施工需求和观测点的特点，选择合适的观测设备，包括测量仪器、传感器、数据采集设备等。确保观测设备的准确性和稳定性，保证观测数据的真实性和可靠性。
大坝安全监测施工技术措施
1、工程概况
泗南江水电站采纳跨流域、混合式开发。枢纽工程要紧建筑物有：拦河坝、右岸导流洞、右岸溢洪洞、左岸泄洪冲沙（兼放空）洞、左岸电站进水口、引水隧洞、调压室、压力管道、主副厂房及开关站等。
泗南江水电站砼面板堆石坝坝顶高程905.00m，最大坝高115m， 坝顶长369.94m，顶宽8m，上游坝面坡比为1:1.4，下游坝面坡比为1:1.5(EL875以下)和1:1.6(EL875以上)，下游坝面综合坡比1:1.535。坝址上游有临时桥相连接左右岸。坝体防渗系统由趾板、面板砼、上游帷幕灌浆、上游盖重爱护组成。坝体填筑要紧由主堆石料（3B1）、开挖料（3B2）、次堆石料（3C）、过渡料（3A）、垫层料（2A）、专门垫层料（2B）、盖重料（1B）、覆盖粘土料（1A）和下游坡面干砌石（3D）组成。垫层区水平厚3m，过渡区水平厚4m，下游坡面干砌石厚大于1.0m。坝体总填筑量297.082万m3，大坝基础防渗采纳上游固结灌浆和帷幕灌浆相结合。
拦河坝工程地质条件：下坝址河流呈近EW流向，河谷呈“V”型谷，两岸地势差不多对称，坡度约35°～42°。河床冲积层厚3m～6m，两岸覆盖层厚度多在3m～7m间，但两坝肩和左岸坝轴线下游崩坡积厚度较大，右坝肩厚达10m～16m，左岸倒塌体厚达20m～34m。坝基要紧由T3ya－1、T3ya－2、T3ya－3、T3ya－4及T3yb－1等岩组构成；岩石软硬相间、硬质岩稍多。坝址为横向谷，岩层走向与河床近垂直，以60°～90°陡倾下游，局部倒转。下坝址地质构造较复杂，因右岸河边和左岸坝肩各存在一条近顺河向平移断层F13、F14，断层两侧岩性不连续。两岸2/3坝高（高程865m）以下至河床段，无全风化层，强风化岩体厚度普遍较小，弱风化岩层下限的埋深：在河床部位为10m～20m，两岸坝顶高程为40m～45m。依照钻孔压水试验资料，透水率q≤3Lu相对隔水层顶板埋深，河床部分较浅，为20m～30m，向两岸渐变深，至两岸坝顶高程为45m～50m，在F14断层带邻近较深形成一强透水带。要紧工程量如下表1所示。
按照规定，加强土石坝安全管理。1.0.2本标准主要适用于水利水电工程分类设计标准中1、2、3级碾压土石坝的安全监测。可参考四级、五级碾压式土石坝及其他类型土石坝的安全监测。1.0.3本标准的监测范围包括坝体、坝基、土石坝坝头、与坝体安全直接相关的输水排水结构和设备，以及坝附近的岸坡。这对土石坝的安全有重大影响。1.0.4安全监测方法包括巡检和仪表监测，仪表监测应与巡检相结合。1.0.5土石坝安全监测应根据工程等级、规模、结构型式、地形、地质条件和地理环境，设置必要的监测项目和相应的设施，定期进行系统监测。附录a的表a.1显示了各种监测项目及其设置和相关说明。根据本标准第4.6节、第4.7节、第5.6节和第5.7节的规定，结合本工程的具体情况，可选择大坝附近岸坡和地下洞室的稳定性监测。附录F和附录G详述了排水构筑物地震响应监测和水力观测的内容和要求。1.0.6土石坝安全监测应遵循以下原则：1。监测仪器、设施的布置应紧密结合工程具体情况，突出重点，兼顾全局。规划和协调相关项目。2选择测量仪器和设备。在保证可靠性、耐久性、经济性和实用性的前提下，努力使自动监测先进、方便。三。监测仪器的安装、埋设及非施工应及时到位，并进行专业施工，确保质量。仪器设施安装埋设时，应减少对主体工程
施工的影响；主体工程施工应为仪器设施的安装、埋设提供必要的条件。应确保在恶劣条件下仍能对必要的项目进行监控。如有必要，可设置专门的监测站（室）和监测通道。1.0.7监测仪器的主要技术指标应符合现行国家大坝监测仪器标准。仪器埋入地下前，应对电缆接头进行检查、校准和防水处理。埋设后，做好仪器、设施的保护工作，填写合格证，及时绘制电缆接线图。验收合格后，移交管理部备案。电缆和连接器的要求见附录A.3。应根据规定的时间和8.0的监测值，建立仪器的监测值。如果发现任何异常，应立即重新测试。应做到连续监控、真实记录、完整注释和及时分类。一旦发现问题，应及时报告。计量、读数仪表应定期校验，更换时应进行比对试验。附录A表A.2显示了各监测项目在不同阶段的测量时间。1.0.9各阶段监测工作应符合下列要求：1。可行性研究阶段。提出安全监测系统的总体设计方案，主要监测项目数量及所需仪器设备，投资估算（约占主体建筑总投资的1%-2.5%）。2初步设计阶段。详细说明安全监测系统的总体设计方案、监测项目和布置，确定监测工具、设施的具体数量和投资估算。一级、二级工程分别提交工程安全监测设计专题报告。

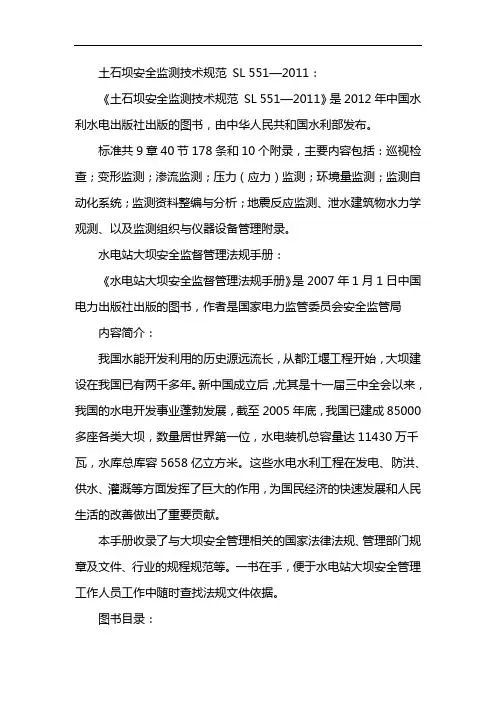

土石坝安全监测技术规范 SL 551—2011：
《土石坝安全监测技术规范 SL 551—2011》是2012年中国水利水电出版社出版的图书，由中华人民共和国水利部发布。
标准共9章40节178条和10个附录，主要内容包括：巡视检查；变形监测；渗流监测；压力（应力）监测；环境量监测；监测自动化系统；监测资料整编与分析；地震反应监测、泄水建筑物水力学观测、以及监测组织与仪器设备管理附录。
水电站大坝安全监督管理法规手册：
《水电站大坝安全监督管理法规手册》是2007年1月1日中国电力出版社出版的图书，作者是国家电力监管委员会安全监管局
内容简介：
我国水能开发利用的历史源远流长，从都江堰工程开始，大坝建设在我国已有两千多年。新中国成立后，尤其是十一届三中全会以来，我国的水电开发事业蓬勃发展，截至2005年底，我国已建成85000多座各类大坝，数量居世界第一位，水电装机总容量达11430万千瓦，水库总库容5658亿立方米。这些水电水利工程在发电、防洪、供水、灌溉等方面发挥了巨大的作用，为国民经济的快速发展和人民生活的改善做出了重要贡献。
本手册收录了与大坝安全管理相关的国家法律法规、管理部门规章及文件、行业的规程规范等。一书在手，便于水电站大坝安全管理工作人员工作中随时查找法规文件依据。
图书目录：
前言
第一部分 法律法规
中华人民共和国安全生产法
中华人民共和国水法
中人人民共和国电力法
中华人民共和国防洪法
水库大坝安全管理条例
中华人民共和国防汛条例
建设工程安全生产管理条例
第二部分 部门规章及规范性文件
水电工程验收管理暂行规定（国经贸电力[1999]72号）
水电建设工程安全鉴定规定（电综[1998]219号）
水电站大坝运行安全管理规定（电监会3号令）
电力生产事故调查暂行规定（电监会4号令）
水电站大坝安全注册办法（电监安全[2005]24号）
水电站大坝安全定期检查办法（电监安全[2005]24号）
