管道颜色及标识规范

工业管道颜色及标识规范 FF/GCAB-01-16-2010 第1版0次修改

1 1.目的

为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围

本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义

本标准采用下列定义

3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色

4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准下表。

4.2基本识别色标识方法

工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；

b)在管道上以宽为150mm的色环标识；

c)在管道上以长方形的识别色标牌标识；

d)在管道上以带箭头的长方形识别色标牌标识；

e)在管道上以系挂的识别色标牌标识。 工业管道颜色及标识规范 FF/GCAB-01-16-2010 第1版0次修改

2 4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号

工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：

5.1 物质名称的标识

a）物质全称。例如：氮气、硫酸、甲醇。

工业管道颜色及标识规范 FF/GCAB-01-16-2010 第1版0次修改

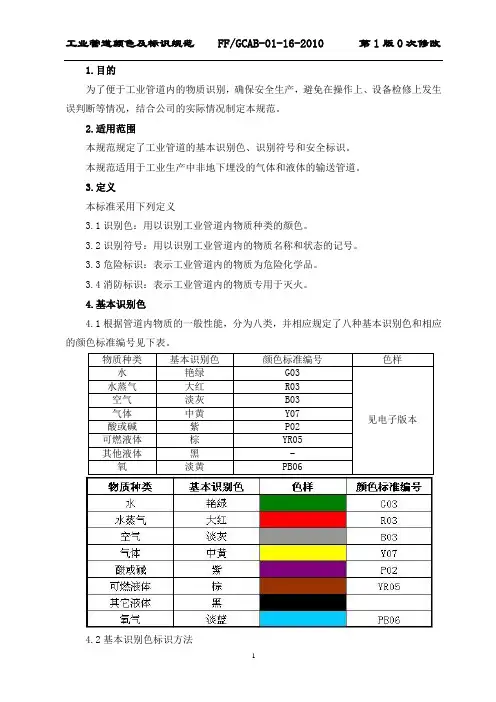

1 1.目的

为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围

本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义

本标准采用下列定义

3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色

4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类 基本识别色 颜色标准编号 色样

水 艳绿 G03

见电子版本 水蒸气 大红 R03

空气 淡灰 B03

气体 中黄 Y07

酸或碱 紫 P02

可燃液体 棕 YR05

其他液体 黑 -

氧 淡黄 PB06

4.2基本识别色标识方法 工业管道颜色及标识规范 FF/GCAB-01-16-2010 第1版0次修改

2 工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；

b)在管道上以宽为150mm的色环标识；

c)在管道上以长方形的识别色标牌标识；

d)在管道上以带箭头的长方形识别色标牌标识；

e)在管道上以系挂的识别色标牌标识。

4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

1

脱硝工艺部分及除尘器标识要求

1.脱硝工艺管道涂颜色和注字

尿素站至炉前脱硝工艺管道按照下表进行涂颜色和注字，各管道与现有系统碰头处至管道桥架部分（区域）的管道涂色需保持与碰头前管道一致且需要增加注字。

序号 介质名称 涂色 管道注字名称 注字颜色

1 软化水 绿 软化水 白

2 消防水 红 消防水 白

3 低压蒸汽 红 低压蒸汽 白

4 空气(压缩空气) 深蓝 压缩空气 白

5 仪表用空气 深蓝 仪表空气 白

6 （尿素）物料管道 红 按管道介质注字 黄

注：识别色：用以识别工业管道内物质种类的颜色。识别符号：用以识别工业管道内的物质名称和状态的记号。

1.1对于保温管一律涂刷银漆或银色，不注字。

1.2对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。

1.3对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。

1.4对于保温涂沥青的防腐管道，均不涂色。

2.脱硝工艺设备标识

2.1对脱硝罐体保温涂刷银漆或银色，罐体需注字或做相应标识。

2.2脱硝各炉前模块需做相应标识。

3.3各炉各喷枪位置需进行编码和标识。

3.除尘器工艺设备标识

3.1除尘器需标识出电除尘区、布袋除尘区、各仓泵及灰斗编号，提升阀。

3.2除尘器设备各部分颜色需保持一致（灰色）。

4.基本识别色标识方法

工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识； 2 b)在管道上以宽为150mm的色环标识；

c)在管道上以长方形的识别色标牌标识；

d)在管道上以带箭头的长方形识别色标牌标识；

e)在管道上以系挂的识别色标牌标识。

4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。
