配电室停送电倒闸操作流程

配电室倒闸操作流程配电室是电力系统中重要的一环，而倒闸操作是配电室运行中的常见操作之一。

倒闸操作是指在配电系统出现故障或需要进行维修时，将电源切断并切换到备用电源的过程。

下面将详细介绍配电室倒闸操作的流程。

一、准备工作1. 确保操作人员具备相关操作证书和经验，并了解配电室倒闸操作的安全规程和注意事项。

2. 检查配电室内的设备和仪表，确保其工作正常。

如发现异常，应及时进行维修或更换。

3. 检查备用电源的状态，确保其正常运行并具备满足负荷需求的能力。

二、操作步骤1. 关闭配电室的主电源开关，切断电源供应。

在切断电源之前，应先下放警示信号，提醒周围人员注意安全。

2. 检查主电源开关和备用电源开关的位置，确保备用电源开关处于关闭状态。

3. 打开备用电源开关，使备用电源供电。

在打开备用电源开关之前，应先下放警示信号，提醒周围人员注意安全。

4. 检查备用电源的运行状态，确保其正常工作。

如果备用电源无法正常运行，应及时采取措施修复故障或切换至其他备用电源。

5. 检查配电室内的设备和仪表，确保其与备用电源连接正常。

6. 打开配电室的分支电源开关，使供电回路恢复正常。

在打开分支电源开关之前，应先下放警示信号，提醒周围人员注意安全。

7. 监测供电回路的电流和电压，确保其稳定在正常范围内。

8. 检查配电室内的设备和仪表，确保其正常运行。

三、安全措施1. 在进行倒闸操作前，应确保操作人员全面了解倒闸操作的风险和安全规程，并严格按照规程操作。

2. 在倒闸操作过程中，应注意与配电室内其他设备和仪表的连接，确保操作的连贯性和安全性。

3. 如出现紧急情况或异常情况，应立即停止操作，并及时报告上级或相关部门。

4. 在操作过程中，应随时关注供电回路的电流和电压的变化，确保其稳定在正常范围内。

5. 在倒闸操作完成后，应检查配电室内设备和仪表的工作状态，确保其正常运行。

四、操作记录1. 在进行倒闸操作前，应编制操作方案，并记录相关操作步骤和参数。

配电室倒闸操作规程,安全操作规程配电室倒闸操作规程，安全操作规程引言概述：配电室是供电系统中的重要组成部份，倒闸操作是其中的一项关键工作。

为了确保配电室倒闸操作的安全性和准确性，制定了一系列的操作规程。

本文将详细介绍配电室倒闸操作规程，以确保操作人员能够正确、安全地进行倒闸操作。

一、操作前准备1.1 确认操作权限：在进行任何倒闸操作之前，操作人员必须获得相应的操作权限，这包括通过相关培训并持有有效的操作证书。

1.2 检查设备状态：操作人员应子细检查配电室设备的状态，包括电源是否已切断、设备是否正常运行、是否存在故障等。

如有异常情况，应及时报告并等待相关人员处理。

1.3 确保个人安全：操作人员在进行倒闸操作前，应穿戴好个人防护装备，如绝缘手套、绝缘鞋等，并确保周围环境没有易燃易爆物品，以保证个人安全。

二、倒闸操作步骤2.1 操作前确认：在进行倒闸操作前，操作人员应与相关人员进行沟通，确认倒闸操作的具体要求和步骤，并将其记录在操作记录表中。

2.2 倒闸操作程序：按照操作要求，操作人员挨次进行倒闸操作，包括切断电源、拉下遮挡装置、操作倒闸装置等。

在操作过程中，应严格按照操作规程进行，确保操作的准确性和安全性。

2.3 操作记录和通报：操作人员在完成倒闸操作后，应及时记录操作情况，并向相关人员进行通报，以便进行后续的检查和维护工作。

三、应急处理3.1 操作失误处理：如果在倒闸操作过程中发生操作失误，操作人员应即将住手操作，并向相关人员报告。

同时，根据情况采取相应的应急措施，如切断电源、处理故障等，以确保人员和设备的安全。

3.2 突发情况处理：在进行倒闸操作时，如果发生突发情况，如火灾、漏电等，操作人员应即将采取应急措施，包括报警、疏散人员等，并等待相关人员的指示和处理。

3.3 事故报告和调查：如发生倒闸操作事故，操作人员应即将向上级报告，并配合进行事故调查，以确定事故原因，并采取相应的措施进行事故处理和预防。

停送电制度及操作规程1、10KV变电站正常停送电倒闸操作必须按照《电气操作规程》规定的步骤，并和调度取得联系，统一思想后方可进行。

2、矿部主管科室、矿主管领导批示的操作必须在得到命令、重复命令，问清对方的姓名并进行登记，并与调度取得联系后，方可进行操作。

3、事故时，危及人身或设备安全的情况下，可立即进行操作，事后立即汇报调度、矿部主管科室或矿主管领导，并记录操作程序及时间。

4、凡在10KV变电站所有设备的馈出线路上工作时，必须由该工作负责人到10KV变电站或其他配电室办理停电手续，在得到站长允许后方可工作，送回工作票办理终结后，方可送电。

5、10KV变电站所属设备上工作完毕，值班人员必须进行如下检查：1)短路接地线是否拆除。

2)是否遗留工具及杂物，设备是否完好。

6、凡备用设备送电时，10KV变电站人员必须仔细检查，确无影响送电的问题时方可送电。

停送电制度及操作规程（2）停送电制度是指为保障供电设备的安全和稳定运行，协调电力供需关系，制定的停电和送电的管理制度。

操作规程则是具体落实停送电制度的操作步骤和方法。

停送电制度包括以下内容：1. 停电申请：用户或电力调度中心向供电部门提出停电申请，申请内容应包括停电时间、地点、停电原因、停电设备等信息。

2. 停电预案：供电部门根据停电申请制定停电预案，包括停电范围、停电时段、停电设备的检查和维护等内容。

3. 停电通知：供电部门在停电时间前，向用户发出停电通知，告知停电时间和地点，并提醒用户做好停电前的准备工作。

4. 停电执行：供电部门根据停电预案，对停电设备进行检查和维护，按照停电通知的时间和地点执行停电操作。

5. 送电恢复：停电工作完成后，供电部门根据情况逐步恢复送电，确保供电设备的正常运行。

操作规程是按照停送电制度制定的具体操作步骤和方法，包括以下内容：1. 停电准备：停电前需要对相关设备进行检查和维护，确保设备安全可靠，同时提前通知用户做好停电准备工作。

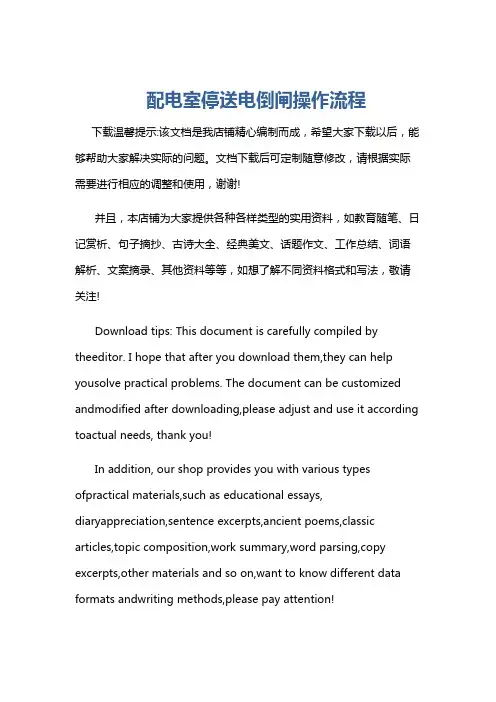

配电室停送电倒闸操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!配电室停送电倒闸操作流程一、准备工作阶段1. 确定停电范围：根据实际需要，确定需要停电的区域和设备范围。

高压柜停送电（倒闸）操作流程一、准备工作。

1、劳保用品穿戴齐全，才可以进行操作。

（1）、检查安全帽佩戴正确。

帽带紧靠牢固。

（2）、检查工作服衣领袖口已扣紧。

（3）、检查绝缘靴穿戴正确无破损。

2、安全工具检查。

（1）、检查验电笔实验正常，能正常使用。

（2）、检查警示牌完好无损，能正常使用。

（3）、检查绝缘手套无破损，能正常使用。

（4）、检查断路器、接地刀闸操作工具正常使用。

（5）、检查接地线无破损能正常使用。

（6）、检查遮拦正常能正常使用。

二、操作任务:模拟一次高压设备年度维护保养1、停电（1）在计划时间停电之前，首先通过消防中心通知各楼层职场。

做好停电准备工作。

（2）同时把正在运行的电梯归首停止运行，防止意外困人。

（3）低压配电房把7#开关柜负荷较大开关断开，比如ups电源。

（4）低压配电房进线柜分闸，启动发电机转为发电状态。

将进线柜断路器摇出至检修状态，悬挂指示牌。

（5）ups电源合闸，电梯恢复正常运行，再去8F信息机房手动开启空调制冷。

（6）按顺序把1#2#两台变压器柜分闸，4#高压进线柜分闸。

查看确认高压带电显示装置无电，悬挂“有人工作，禁止合闸”警示牌。

（7）在现场周围装设遮拦，防止无关人员进入。

（8）维保单位工作人员维护保养工作开始前。

要先合上接地刀闸，将手车拉出，验电无电压后接地线接地放电。

（9）维护保养过程中，我们做好安全监督工作并提出合理的保养要求等。

（10）维保任务结束后，测量接地绝缘电阻正常，进行送电。

2、送电（1）确认维保人员已撤离现场，撤掉防护遮拦，（锁好变压器房门锁）（2）取下各个高压柜悬挂的警示牌，将接地刀闸分开。

（3）确认接地刀闸分到位，将各个高压柜和变压器柜断路器摇至工作位。

（4）确认断路器摇至工作位，按顺序将4#高压进线柜和1#2#变压器柜合闸送电。

（5）变压器柜合闸成功后进行发电转市电。

高压柜停送电操作流程到此已经完成，转市电的流程和停电发电流程相似：1. 首先通过消防中心通知各楼层职场。

变配电室倒闸操作规程范本一、总则配电室倒闸操作是指对变配电设备进行切换操作，保证电力供应正常运行的一项重要工作。

为确保操作人员的安全以及设备的可靠性和运行效果，制定本规程。

二、操作前准备工作1. 操作人员应穿戴符合安全标准的工作服、帽、眼镜、手套等个人防护用品。

2. 操作人员应熟悉变配电设备的型号、结构、工作原理和操作流程。

3. 操作人员应检查操作所需的工具、仪器是否完好，并放置在方便拿取的位置。

4. 操作人员应检查变配电设备周围的环境是否整洁，无杂物堆放或漏水等现象。

三、操作步骤1. 操作人员应先进行设备启动前的检查，确保设备处于正常运行状态。

2. 确定倒闸操作前需要进行的隔离措施，如切断输入电源、减小设备负荷等。

3. 操作人员应按照操作手册要求，使用正确的工具将配电室的电源切断。

4. 操作人员应使用电压表、电流表等检测仪器检测变配电设备的电气参数，确保安全条件符合要求。

5. 操作人员应按照操作手册要求选择合适的切换装置，进行切断操作。

6. 操作人员应按照操作手册要求进行倒闸操作，确保操作顺利进行。

7. 操作人员应使用电压表、电流表等检测仪器检测切换装置的电气参数，确保切换装置正常工作。

8. 完成倒闸操作后，操作人员应按照操作手册要求检查设备是否正常运行，并做好相应的记录。

四、操作安全措施1. 操作人员应在操作过程中保持专注，不得擅离岗位，禁止饮食、吸烟等不文明行为。

2. 操作人员应按照操作手册要求戴好绝缘手套，在操作过程中禁止触摸任何裸露的导电部件。

3. 操作人员应遵守操作手册规定的工作程序和安全操作要求，切忌盲目操作。

4. 操作人员应时刻关注环境情况，特别是检查设备周围是否有可燃物、易燃、易爆物品，并及时清除。

5. 操作人员应注意与其他人员的协作配合，在操作过程中及时沟通和报告工作进展。

五、事故处理1. 如果在操作过程中发生异常情况，操作人员应立即停止操作，并及时上报上级领导和维修人员。

2. 对于发生的事故，操作人员应迅速采取措施保护现场，并按照应急预案处理，确保人员安全和设备维持最佳状态。

行业资料：________ 变配电室倒闸操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共8 页变配电室倒闸操作规程1.关于倒闸1.1进行倒闸操作必须按规定格式填写倒闸操作票，上报负责人进行审批。

1.2操作人员严格按操作票操作顺序进行操作，并由监护人在现场监护，逐项唱票并记录时间。

1.3配电室内的倒闸操作范围主要包括：1.3.1开关、闸刀及熔丝合上或拉开。

1.3.2电动操作回路的合上或拉开。

1.3.3继电保护，自动装置的使用或停用。

1.3.4临时接地线的拆除或挂上。

1.3.5核对相序及绝缘测试。

1.4一切倒闸操作不得在交接班时进行，并应尽可能在负荷最小的时候进行。

除事故情况外，不得在高峰负荷时进行。

2.关于工作票使用2.1凡进行下列工作时必须使用工作票2.1.1第一类为：2.1.1.1高压设备需要停电或部分停电的工作。

2.1.1.2高压室内二次回路等工作需要高压设备停电。

2.1.1.3其他需高压停电的工作。

2.1.2第二类为：2.1.2.1带电工作和在带电设备外壳上的工作。

2.1.2.2在低压柜、配电箱、电源干线上的工作。

第 2 页共 8 页2.1.2.3不需高压设备停电的二次回路上的工作。

2.2其它工作用口头或电话命令，值班人员应将发令人、负责人及工作任务详细记入值班记录本中，并向发令人复诵核对一遍。

2.3事故抢修工作可不填工作票，但在停电作业时仍应执行必要的安全措施和许可手续。

2.4工作票应由签发人、许可人、负责人签字。

2.5工作票中所列人员的安全责任。

2.5.1工作票签发人：2.5.1.1工作必要性;2.5.1.2工作是否安全；2.5.1.3所填安全措施是否完善正确。

2.5.2工作负责人（或监护人）：2.5.2.1正确安全地组织实施；2.5.2.2对实施人员进行安全、纪律教育；2.5.2.3负责检查工作票填写的安全措施是否完善正确、根据现场实际作补充完善；2.5.2.4监护工作人员认真执行安全工作规程；2.5.2.5工作结束组织清理现场，认真执行工作终结手续。

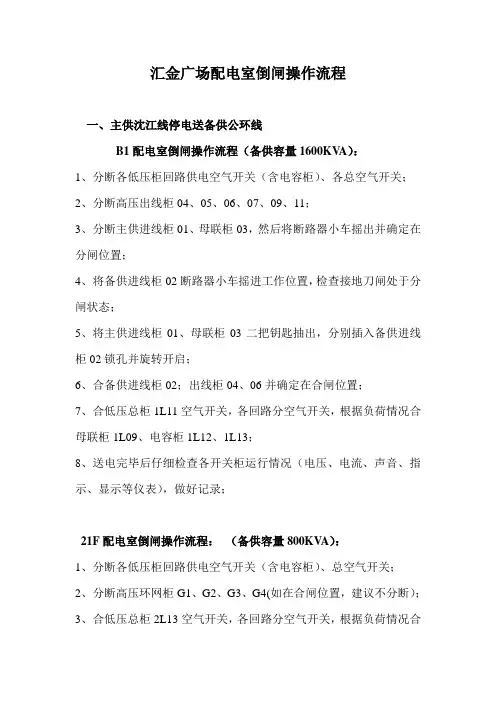

汇金广场配电室倒闸操作流程一、主供沈江线停电送备供公环线B1配电室倒闸操作流程（备供容量1600KV A）：1、分断各低压柜回路供电空气开关（含电容柜）、各总空气开关；2、分断高压出线柜04、05、06、07、09、11；3、分断主供进线柜01、母联柜03，然后将断路器小车摇出并确定在分闸位置；4、将备供进线柜02断路器小车摇进工作位置，检查接地刀闸处于分闸状态；5、将主供进线柜01、母联柜03二把钥匙抽出，分别插入备供进线柜02锁孔并旋转开启；6、合备供进线柜02；出线柜04、06并确定在合闸位置；7、合低压总柜1L11空气开关，各回路分空气开关，根据负荷情况合母联柜1L09、电容柜1L12、1L13；8、送电完毕后仔细检查各开关柜运行情况（电压、电流、声音、指示、显示等仪表），做好记录；21F配电室倒闸操作流程：（备供容量800KV A）：1、分断各低压柜回路供电空气开关（含电容柜）、总空气开关；2、分断高压环网柜G1、G2、G3、G4(如在合闸位置，建议不分断）；3、合低压总柜2L13空气开关，各回路分空气开关，根据负荷情况合母联柜2L012、电容柜2L07；4、送电完毕后仔细检查各开关柜运行情况（电压、电流、声音、指示、显示等仪表），做好记录；二、备供公环线停电送主供沈江线B1配电室倒闸操作流程（主供容量5000KV A）：1、分断各低压柜回路供电空气开关（含电容柜）、总空气开关；2、分断高压柜出线柜04、06；3、分断备供进线柜02并将断路器小车摇出并确定在分闸位置，将二把钥匙分别插入主供进线柜01、母联柜03锁孔；4、将主供进线柜01、母联柜03断路器小车摇进工作位置并旋转开启；5、合高压主供进线柜01、母联柜03、高压出线柜04、05、06、07、09、11并确定在合闸位置；6、合各低压总空气开关、分空气开关（含电容柜）；7、送电完毕后仔细检查各开关柜运行情况，做好记录；21F配电室倒闸操作流程：（主供1800KV A）1、分断各低压柜回路供电空气开关（含电容柜）、总空气开关；2、分断高压环网柜G1、G2、G3、G4（如在合闸位置，不操作）；3、合低压总柜2L01、2L13空气开关，各回路分空气开关；4、送电完毕后仔细检查各开关柜运行情况，做好记录；三、应急发电机倒闸操作流程（发电机功率520KW，电流930A）送电：1、按发电机操作流程启动发电机待电压正常后合控制柜电源总开关；2、检查B1发电机进线柜下面二个空气开关应在分断位置，合总柜隔离开关；3、分别合总柜隔离开关下端二个空气开关（一个为B1，另一个为21F）；4、检查应急供电范围内其他分空气开关应在分断位置，合1L15柜（双电源柜）备用供电空气开关；5、根据负荷情况分别合其他分空气开关；6、到21F检查应急供电范围内其他分空气开关应在分断位置，合2L11柜（双电源柜）备用供电空气开关；7、根据负荷情况分别合其他分空气开关；8、注意观察发电机电流表用电负荷，严禁发电机超载运行；停电：1、分别切断B1、21F双电源柜备用供电空气开关；2、分断B1发电机进线柜下面二个空气开关，分断隔离开关；3、按发电机操作流程停止发电机运行；工程部2016.2.14。

停送电操作流程一、倒闸操作注意事项1、合闸前应检查高压开关、低压总开关、母联开关、发电机电源输出开关以及各支路开关和相配套的刀闸是否在关的位置，对设备检修后的合闸操作还应检查各回路是否有接地线未解除，有关设备是否已恢复原状，要认真核实接线无误后方可进行倒闸操作。

2、合闸前要根据一次系统图供电回路和现场实际的用电情况对号操作，操作时应严守国家制定的有关操作规程，特别是要做好保证安全的组织措施和技术措施，做好符合现场实际的安全措施，方可操作，在操作过程中即使有很小的疑问也必须弄清再行操作。

3、操作时应由二人进行，一人监护，一人操作。

复杂的操作应根据操作要求进行呼唱复颂制。

二、停送电操作原则1、送电原则：要按先合刀闸、后合负荷开关；先合高压开关，后合低压开关；先合电源侧刀闸，后合负荷侧刀闸；先合电源侧开关，后合负荷侧开关的原则进行。

2、停电顺序：与上述操作原则相反。

三、送电流程（一）送电流程1、检查设备复位情况。

2、拆除停电时挂的标示牌。

3、拆除停电后挂的所有接地线解除接地刀闸。

4、合上高压电源进线刀闸，检查电压指示。

5、合上需送电的高压支路电源进线刀闸。

6、合上需送电的高压负荷开关。

7、检查变压器各相、线电压是否为380/220V。

8、合上低压进线电源侧刀闸。

9、合上低压进线侧空气开关。

10、根据运行情况确定是否合母联刀闸、开关。

11、合上电源切换柜进线刀闸。

12、合上电源切换柜断路器，并把KK开关转至手动位。

13、根据要求合上各支路电源进线刀闸、断路器。

14、投入并调节无功补偿装置使COSθ = 0.9（滞后）并转入自动运行。

15、检查各主干及支路电源是否对称，各电气元件是否发热过载。

16、合上发电机电源输出开关，并把电源切换屏控制开关置于自动位置。

17、把电源切换屏控制开关转至自动位置。

（二）全部停电工作流程：1、把电容柜控制器的开关转至手动位置并逐组切除。

2、拉开电容柜断路器、刀闸并放电。

3、切断各支路送电断路器及支路电源进线刀闸。
