石油化工装置设备安装工程施工规范

第ｚ２卷第２期　２００６年２月　甘肃科技　Ｇａｎｓｕ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ　）　．２２　Ｎｏ．２　Ｆｅｂ．　２００６　大型石油化工装置设备基础地脚螺栓的管理与施工技术　王国繁，贾汝涛　（甘肃华恒建筑工程有限公司，甘肃＿－ｚ－￣Ｈ　７３００３０）　摘　要：鸟鲁木齐石油化工总厂７．５万吨／年精对苯二甲酸（简称ＰＴＡ）装置，由六个区组成，其中　氧化区、精制区、压缩区是该装置的核心部分。在施工过程中，通过强化管理，针对不同的设备基　础，采用不同的施工技术，保证了施工工期，确保了安装工程的顺利进行，提高了工程的施工技术水　平，为同类工程提供了经验和方法。　关键词：大型石油化工；装置；设备基础；地脚螺栓；管理；施工技术　中图分类号：ＴＵ７５８．１１　乌鲁木齐石油化工总厂７．５万吨／年精对苯二　甲酸（简称ＰＴＡ）装置位于乌鲁木齐市东山区石化　城内，由英国专利商ＩＣＩ提供工艺包，由福斯特惠勒　能源有限公司（ＦＷＦＬ）提供基础设计，成套引进的　石油化工项目。　１　工程概况　该工程是聚酯原料的配套工程生产装置，建设　用地面积４００００ｍ　，由氧化区、精致区、压缩区、装置　内罐区、污水处理区、装置内街区六部分组成。其中　氧化区、精制区、压缩区是该装置的核心部分。设备　基础均为钢筋混凝土，钢筋采用ＨＰＢ２３５级、　ＨＲＢ３３５级，混凝土强度等级为Ｃ１５～Ｃ４５；设备基　础地脚螺栓为高强地脚螺栓和普通地脚螺栓，地脚　螺栓全进口。　．　２　工程特点及施工难点　２．１　意义重大　该工程建设填补了西北地区无聚酯原料的空　白，为少数民族地区的经济建设发挥着重要作用　２．２结构形式多样　该工程设备基础有筏板式、圆筒式、圆柱式、矩　形式等。　２．３数量、品种、规格多　该装置地脚螺栓约６５００套。根据地脚螺栓形　式分为带套管式和直杆式两种；根据地脚螺栓的强　度分为高强螺栓和普通螺栓两种；根据直径大小分　为多种规格；根据同一直径、不同长度和丝扣长度分　为多个品种。　２．４施工精度要求高　、　设备基础地脚螺栓中心线、中心距、对角线、弦　长偏差控制在２ｒａｍ内，外露长度偏差控制在０～　１０ｍｍ内；钢结构工厂化预制、螺栓连接，现场组装，　钢结构基础与基础之间的中心距偏差控制在５ｍｍ　内；地脚螺栓之间中心距偏差控制在２ｍｍ内，外露　长度偏差控制在Ｏ～１０ｍｍ内。　３　地脚螺栓的管理　３．１地脚螺栓的表示方法　如：２８一Ｅ／５６１１　８．８　２８表示基础设备所用地脚螺栓的数量　Ｅ表示地脚螺栓的类型　５６表示地脚螺栓的直径　１１表示地脚螺栓的序号　８．８表示地脚螺栓的强度等级　３．２地脚螺栓的开箱检验　根据装箱单打开地脚螺栓包装箱，首先检查地　脚螺栓的标牌，然后对照地脚螺栓图进行赢径长度、　丝扣长度等一系列的检验。如地脚螺栓标牌不清　楚，用游标卡尺测量地脚螺栓直径，用钢尺测量地脚　螺栓的长度、丝扣长度及伸出套管的外露长度，对照　地脚螺栓图核查地脚螺栓型号；如外型尺寸相同时，　对地脚螺栓材质和强度等级进行化学分析检验，确　认无误后再对地脚螺栓重新制作标牌。　３．３地脚螺栓的堆放、统计和领用　地脚螺栓类型多、数量大、给现场施工管理带来　一定的困难。我们根据现场情况对地脚螺栓分批、　分类型、序号、直径等进行堆放。根据施工图按表１

DOI:10.16525/ki.14-1362/n.2019.04.48总第178期2019年第4期Totalof178No.4，2019

经验交流

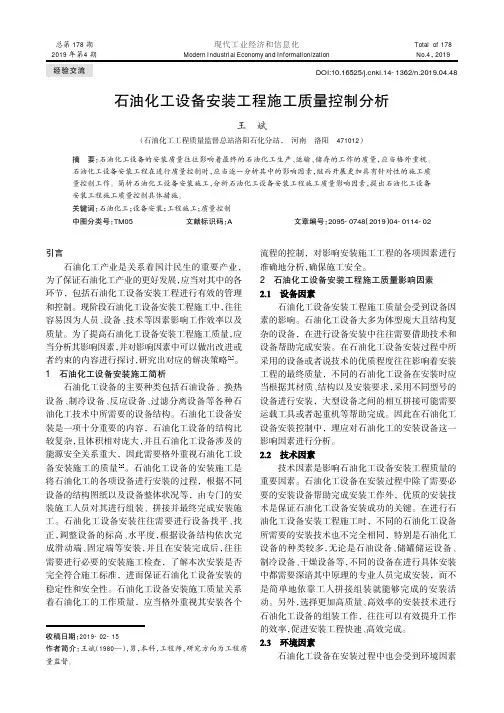

收稿日期：2019-02-15作者简介：王斌（1980—），男，本科，工程师，研究方向为工程质量监督。石油化工设备安装工程施工质量控制分析

王斌

（石油化工工程质量监督总站洛阳石化分站，河南洛阳471012）

摘要：石油化工设备的安装质量往往影响着最终的石油化工生产、运输、储存的工作的质量，应当格外重视。石油化工设备安装工程在进行质量控制时，应当逐一分析其中的影响因素，继而开展更加具有针对性的施工质量控制工作。简析石油化工设备安装施工，分析石油化工设备安装工程施工质量影响因素，提出石油化工设备安装工程施工质量控制具体措施。关键词：石油化工；设备安装；工程施工；质量控制中图分类号：TM05文献标识码：A文章编号：2095-0748（2019）

04-0114-02现代工业经济和信息化ModernIndustrialEconomyandInformationization

引言

石油化工产业是关系着国计民生的重要产业，

为了保证石油化工产业的更好发展，应当对其中的各

环节，包括石油化工设备安装工程进行有效的管理

和控制。现阶段石油化工设备安装工程施工中，往往

容易因为人员、设备、技术等因素影响工作效率以及

质量。为了提高石油化工设备安装工程施工质量，应

当分析其影响因素，并对影响因素中可以做出改进或

者约束的内容进行探讨，研究出对应的解决策略[1]。1石油化工设备安装施工简析

石油化工设备的主要种类包括石油设备、换热

设备、制冷设备、反应设备、过滤分离设备等各种石

油化工技术中所需要的设备结构。石油化工设备安

装是一项十分重要的内容，石油化工设备的结构比

较复杂，且体积相对庞大，并且石油化工设备涉及的

能源安全关系重大，因此需要格外重视石油化工设

备安装施工的质量[2]。石油化工设备的安装施工是

石油化工设备安装标准
