高频电路设计与射频技术

RF电路的PCB设计技巧

如今PCB的技术主要按电子产品的特性及要求而改变，在近年来电子产品日

趋多功能、精巧并符合环保条例。故此，PCB的精密度日高，其软硬板结合应用

也将增加。

PCB是信息产业的基础，从计算机、便携式电子设备等，几乎所有的电子电

器产品中都有电路板的存在。随着通信技术的发展，手持无线射频电路技术运用

越来越广，这些设备(如手机、无线PDA等)的一个最大特点是：第一、几乎囊括

了便携式的所有子系统；第二、小型化，而小型化意味着元器件的密度很大，这

使得元器件（包括SMD、SMC、裸片等）的相互干扰十分突出。因此，要设计一个

完美的射频电路与音频电路的PCB，以防止并抑制电磁干扰从而提高电磁兼容性

就成为一个非常重要的课题。

因为同一电路，不同的PCB设计结构，其性能指标会相差很大。尤其是当今

手持式产品的音频功能在持续增加，必须给予音频电路PCB布局更加关注.据此本

文对手持式产品RF电路与音频电路的PCB的巧妙设计（即包括元件布局、元件布

置、布线与接地等技巧）作分析说明。

1、元件布局

先述布局总原则：元器件应尽可能同一方向排列，通过选择PCB进入熔锡系

统的方向来减少甚至避免焊接不良的现象；由实践所知，元器件间最少要有

0.5mm的间距才能满足元器件的熔锡要求，若PCB板的空间允许，元器件的间距应

尽可能宽。对于双面板一般应设计一面为SMD及SMC元件，另一面则为分立元件。

1.1 把PCB划分成数字区和模拟区

任何PCB设计的第一步当然是选择每个元件的PCB摆放位。我们把这一步称

为“布板考虑“。仔细的元件布局可以减少信号互连、地线分割、噪音耦合以及

占用电路板的面积。

电磁兼容性要求每个电路模块PCB设计时尽量不产生电磁辐射，并且具有一

定的抗电磁干扰能力，因此，元器件的布局还直接影响到电路本身的干扰及抗干

扰能力，这也直接关系到所设计电路的性能。 因此，在进行RF电路PCB设计时除了要考虑普通PCB设计时的布局外，主

高频电子线路

电子线路是现代电子技术的基石，广泛应用于通信、计算机、消费电子、医疗等领域。高频电子线路是其中的一个重要分支，主要应用于高频通信、雷达、微波技术等领域。本文将介绍高频电子线路的基本概念、分类、常用器件以及设计方法，并对其在实际应用中的一些问题进行了探讨。

一、基本概念

高频电子线路是指工作频率在几百MHz至数GHz范围内的电子线路。相比于低频电子线路，高频电子线路所涉及的频率更高，信号波形更为复杂，传输和反射效应更为显著，因此需要采用特殊的设计技术和器件来满足其特殊要求。

高频电子线路的特点主要包括以下几个方面：

1. 器件的尺寸和结构对电路性能影响显著，需要进行精细化设计和工艺。

2. 信号传输中存在大量的反射和损耗，需要采用返波抑制和匹配技术来提高传输效率和信号质量。

3. 线路的电磁兼容性问题更为突出，需要进行屏蔽和抗干扰设计。

4. 信号时延和相位误差对系统性能有较大的影响，需要进行相位同步和时延补偿等技术处理。

二、分类

根据其应用领域和特点，高频电子线路可以分为不同的分类，其中主要包括以下几类：

1. 射频线路

射频线路主要用于高频通信和无线电技术中，其特点是工作频率在几十MHz至数GHz范围内，需要采用匹配、滤波、放大、混频等技术来实现信号的调制、解调、传输和放大。射频线路所用的器件包括晶体管、二极管、集成电路等。

2. 微波线路

微波线路是指工作频率在数十GHz至数百GHz范围内的电子线路，是雷达、卫星、电视等高速通信系统的核心部件之一。微波线路需要采用宽带、低损耗、高阻抗、稳定性好的器件和材料，如微带线、同轴线、波导等。

3. 毫米波线路

毫米波线路是指工作频率在数百GHz至数千GHz范围内的电子线路，主要用于高速通信、毫米波雷达、太阳能辐射测量等领域。毫米波线路需要采用特殊的器件和制备工艺，如基于硅基集成电路的器件和图案化的微波印刷技术。

三、常用器件

1. 晶体管

高频电路设计与制作pdf

高频电路设计与制作

高频电路是指在频率较高的电磁波范围内工作的电路，通常在100kHz以上的频率范围内。高频电路设计与制作是一门需要掌握许多专业知识和技巧的领域，但若能正确应用这些知识和技巧，将能设计出高效稳定的高频电路。

1. 高频电路的基本原理

在开始设计高频电路之前，首先需要了解高频电路的基本原理。高频电路的行为受到电磁波的特性以及元器件的频率响应影响。因此，了解电磁波的传播原理以及各种元器件的频率响应是至关重要的。

2. 元器件选型与特性

在设计高频电路时，正确选择元器件非常重要。元器件的频率响应、耐压能力、噪声水平以及功耗等特性都必须考虑。例如，对于高频放大电路，需要选择具有较高的增益和功率输出的应用特定晶体管。

3. 印制电路板（PCB）布局

PCB布局对于高频电路来说至关重要。首先，需要注意信号和电源线的走向，以减少干扰和串扰。其次，为了最小化电磁波辐射，可以使用地面平面来提供完整的地面参考平面。此外，适当的走线方式和阻抗匹配也是必不可少的。 4. 射频仿真工具的应用

在进行高频电路设计时，使用射频仿真工具是必不可少的。这些工具可以根据电路的参数和特性进行仿真，以提前预测电路的性能。射频仿真工具还可以用于优化电路，提高性能并减少不必要的损耗。

5. 封装和散热设计

对于高频电路来说，封装和散热设计也是重要的考虑因素。封装应提供良好的屏蔽性能以及对高频信号的传输和接收能力。散热设计则需要确保电路能够在高负载条件下保持稳定的工作温度。

在设计和制作高频电路时，需要注意以下几点:

- 熟悉并理解高频电路的基本原理和特性。

- 选择合适的元器件，根据电路需求进行参数匹配。

- 进行良好的PCB布局，以减少干扰和电磁波辐射。

- 使用射频仿真工具对电路进行性能预测和优化。

- 注意封装和散热设计，确保电路的稳定性和高效性。

总之，高频电路设计与制作需要掌握一系列技术和知识，但是只要正确应用这些技术和知识，设计出高效稳定的高频电路是完全可行的。希望本文能对读者们在高频电路的设计与制作过程中起到一定的指导作用，帮助读者们更好地理解和应用这些知识。

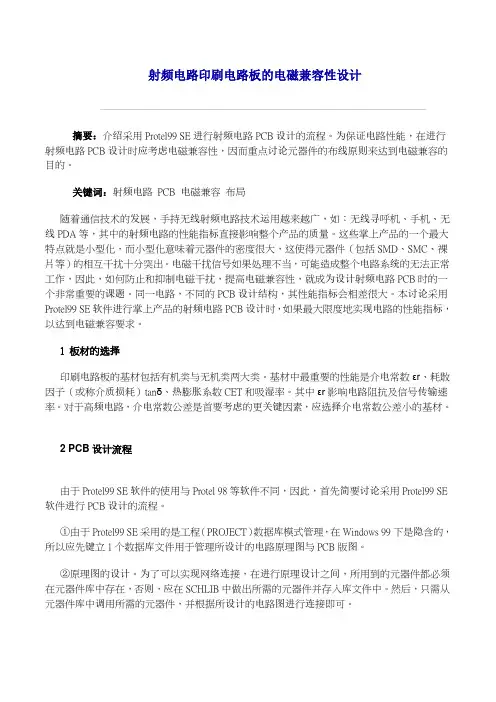

射频电路印刷电路板的电磁兼容性设计

摘要：介绍采用Protel99 SE进行射频电路PCB设计的流程。为保证电路性能，在进行射频电路PCB设计时应考虑电磁兼容性，因而重点讨论元器件的布线原则来达到电磁兼容的目的。

关键词：射频电路 PCB 电磁兼容 布局

随着通信技术的发展，手持无线射频电路技术运用越来越广，如：无线寻呼机、手机、无线PDA等，其中的射频电路的性能指标直接影响整个产品的质量。这些掌上产品的一个最大特点就是小型化，而小型化意味着元器件的密度很大，这使得元器件（包括SMD、SMC、裸片等）的相互干扰十分突出。电磁干扰信号如果处理不当，可能造成整个电路系统的无法正常工作，因此，如何防止和抑制电磁干扰，提高电磁兼容性，就成为设计射频电路PCB时的一个非常重要的课题。同一电路，不同的PCB设计结构，其性能指标会相差很大。本讨论采用Protel99 SE软件进行掌上产品的射频电路PCB设计时，如果最大限度地实现电路的性能指标，以达到电磁兼容要求。

1 板材的选择

印刷电路板的基材包括有机类与无机类两大类。基材中最重要的性能是介电常数εr、耗散因子（或称介质损耗）tanδ、热膨胀系数CET和吸湿率。其中εr影响电路阻抗及信号传输速率。对于高频电路，介电常数公差是首要考虑的更关键因素，应选择介电常数公差小的基材。

2 PCB设计流程

由于Protel99 SE软件的使用与Protel 98等软件不同，因此，首先简要讨论采用Protel99 SE软件进行PCB设计的流程。

①由于Protel99 SE采用的是工程（PROJECT）数据库模式管理，在Windows 99下是隐含的，所以应先键立1个数据库文件用于管理所设计的电路原理图与PCB版图。

②原理图的设计。为了可以实现网络连接，在进行原理设计之间，所用到的元器件都必须在元器件库中存在，否则，应在SCHLIB中做出所需的元器件并存入库文件中。然后，只需从元器件库中调用所需的元器件，并根据所设计的电路图进行连接即可。 ③原理图设计完成后，可形成一个网络表以备进行PCB设计时使用。
