主体结构混凝土施工方案

1

页脚内容17

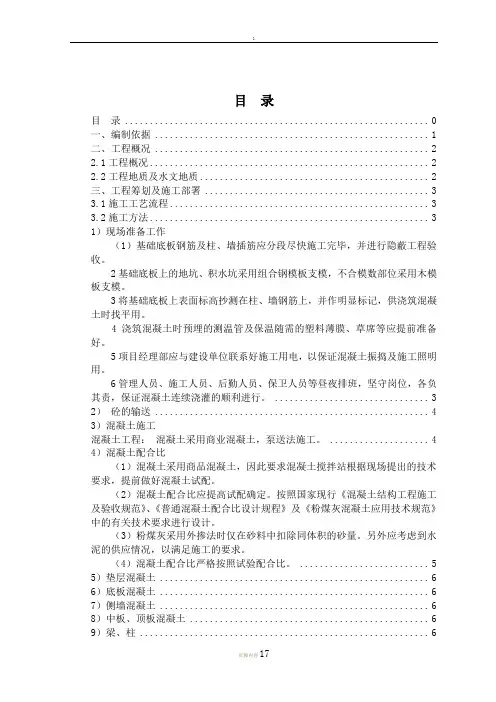

目 录

目 录 ............................................................. 0

一、编制依据 ....................................................... 1

二、工程概况 ....................................................... 2

2.1工程概况 ........................................................ 2

2.2工程地质及水文地质 .............................................. 2

三、工程筹划及施工部署 ............................................. 3

3.1施工工艺流程 .................................................... 3

3.2施工方法 ........................................................ 3

1）现场准备工作

（1）基础底板钢筋及柱、墙插筋应分段尽快施工完毕，并进行隐蔽工程验收。

2基础底板上的地坑、积水坑采用组合钢模板支模，不合模数部位采用木模板支模。

3将基础底板上表面标高抄测在柱、墙钢筋上，并作明显标记，供浇筑混凝土时找平用。

4浇筑混凝土时预埋的测温管及保温随需的塑料薄膜、草席等应提前准备好。

5项目经理部应与建设单位联系好施工用电，以保证混凝土振捣及施工照明用。

6管理人员、施工人员、后勤人员、保卫人员等昼夜排班，坚守岗位，各负其责，保证混凝土连续浇灌的顺利进行。 ............................... 3

阳光小区2#楼主体结构工程

混

凝

土

施

工

方

2 2

案

河南省鑫河建设有限公司

2014年4月

3 3

目 录

一、 编制依据 ............................................ 4

二、 工程概况 ............................................ 4

第一章 2.1工程简介： .................................. 4

第二章 2.2建筑设计概况： .............................. 4

第三章 2.3结构设计概况： .............................. 5

三、 施工部署 ............................................ 5

四、 施工工艺 ............................................ 6

五、质量要求 ............................................. 9

六、质量保证措施 ........................................ 11

七、安全保证措施 ........................................ 15

4 4 一、 编制依据

1.1建筑设计研究院设计的建筑、结构图纸：

1.2主要图集、标准、规程、规范：

1.3本工程《施工组织设计》。

二、 工程概况

第一章 2.1工程简介：

序号 项 目 内 容

XX工程框架-剪力墙结构主体混凝土工程

施工方案

班级：XXX建筑工程技术XXX

姓名：***

学号：XXX

指导老师： XXX

成绩：XXX

XXXX学院建筑园林分院

X年 X 月X 日

一、工程概况

本工程位于四川省南部县蜀北大道293号，该工程为框架剪力墙结构；地上十八层，地下一层；建筑总面积为8749.6㎡.建筑基底面积451.48 m2。建筑高度52.9m。室内外高差为0.45m，其中地下一层层高3m，一层以上层高均为2.9m,基础采用钢筋砼筏板基础。

本工程建筑设计等级为二级，设计使用年限为50年；防火类别为二类，耐火等级为地上二级，地下一级；建筑抗震设防烈度为7度。

砼强度等级：基础垫层为C15;钢筋砼基础梁、基础筏板为C35、

P6；地下室外墙为C35、P6；剪力墙、剪力墙连梁：基础顶面至5.8m砼强度等级为C35，5.8m以上采用C30；梁板均为C30。

二、模板工程

1、准备工作

１、模板安装前由项目技术负责人向作业班组长做书面安全技术交底，再由作业班组长向操作人员进行安全技术交底和安全教育，有关施工及操作人员应熟悉施工图纸及模板工程的施工设计。

２、施工现场设可靠的能满足模板安装和检查需用的测量控制点。

３、现场使用的模板及配件应按规格和数量逐项清点和检查，•未经修复的部件不得使用。

４、钢模板安装前应涂刷脱膜剂。

５、梁和楼板模板的支柱支设在土壤地面时，应将地面事先整平夯实，•并准备柱底垫板。

６、竖向模板的安装底面应平整坚实，并采取可靠的定位措施，•竖向模板应按施工设计要求预埋支承锚固件。

2模版工艺流程

设计模板图 → 模板拼装 → 刷脱模剂 → 弹模板位置控制线（距模板500 mm）→ 模内杂物清理 → 墙体复线 → 找平或铺胶条 → 钢筋、管线、盒、洞预埋隐检完毕 → 支外侧模板 → 安装穿墙螺栓 → 支内侧模板 → 支钢管斜支撑 → 调整加固模板 → 预检模板并签字 → 砼浇筑 → 养护 → 检验砼强度 → 拆模申请 → 审批申请 → 拆模 → 修整模板 → 刷脱模剂 → 码放模板 → 进入下一循环。

1 河南省大成建设工程有限公司

混凝土工程施工方案

编制人：

审核人：

审批人：

河南省大成建设工程有限公司

岢临高速FJ1合同段项目部

2012年 月 日

2 结构混凝土工程施工方案

一、工程概况：

阳坪收费站养护工区是由岢临高速公路建设管理处投资建设，本工程位于岢临县阳坪乡坪后沟。由我河南省大成建设工程有限公司承建的包括有，总建筑面积：2894.27㎡、建筑高度：11.25m，建筑形式：框架结构。

本工程属二类公共建筑、结构设计使用年限三类（50年）、耐火等级二级、屋面防水二级、抗震设防等级八级。

二、施工准备

1、技术准备：组织项目部的技术人员、施工员、质量员及班组长进行有关砼分项的技术规程、施工操作方法的学习、探讨、以及《混凝土结构工程施工质量验收规范》的学习；

2、人员准备：结合所浇砼的数量和部位，组织安排施工人员，特别是振捣手人数的安排，对施工人员进行技术交底；并安排技术员、质量员进行现场蹲点检查；

3、机械准备：浇捣砼前，由砼工做好砼车定位定点，泵管及布料机的排接，以及振捣棒的试振工作；

4、商品砼的联系：提前24小时将所浇砼的部位，数量、强度等级、浇捣时间通知砼搅拌站。

三、施工方法

本混凝土工程的具体施工步骤主要包括振捣、面层收面、覆盖养护

3 三个环节，但结合到具体不同的部位，施工方法会略有不同。

1、框架柱部分：第一次放料不能超过1.2米，随后采用插入式振动棒进行振动，振点移动间距不宜大于30㎝，振捣时间不少于15秒，振捣的过程中要做到“快插慢拔”，持续时间至振实和表面露浆；等第一次的混凝土初凝前再浇到2.8米，然后进行第二次放料至梁底，而且振动时要插入下层砼5㎝，以保证两层的紧密结合。

2、梁板部分：柱砼浇完后，停歇1-1.5小时再进行梁板砼的浇捣，振捣过程中要特别注意梁、柱接头部位，由于该处钢筋较密，所以振捣间距要缩短，时间要控制好。
