中考物理真题选及参考答案：安全用电 电与磁

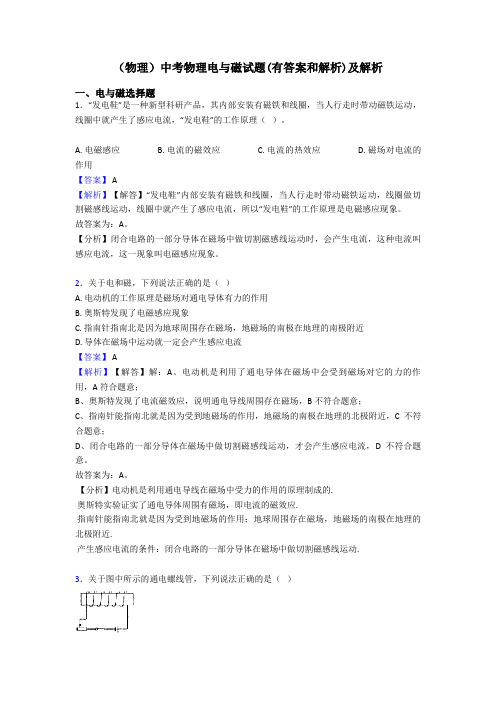

（物理）中考物理电与磁试题(有答案和解析)及解析一、电与磁选择题1．“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理（）。

A. 电磁感应B. 电流的磁效应C. 电流的热效应D. 磁场对电流的作用【答案】 A【解析】【解答】“发电鞋”内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈做切割磁感线运动，线圈中就产生了感应电流，所以“发电鞋”的工作原理是电磁感应现象。

故答案为：A。

【分析】闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象。

2．关于电和磁，下列说法正确的是（）A. 电动机的工作原理是磁场对通电导体有力的作用B. 奥斯特发现了电磁感应现象C. 指南针指南北是因为地球周围存在磁场，地磁场的南极在地理的南极附近D. 导体在磁场中运动就一定会产生感应电流【答案】 A【解析】【解答】解：A、电动机是利用了通电导体在磁场中会受到磁场对它的力的作用，A符合题意；B、奥斯特发现了电流磁效应，说明通电导线周围存在磁场，B不符合题意；C、指南针能指南北就是因为受到地磁场的作用，地磁场的南极在地理的北极附近，C不符合题意；D、闭合电路的一部分导体在磁场中做切割磁感线运动，才会产生感应电流，D不符合题意。

故答案为：A。

【分析】电动机是利用通电导线在磁场中受力的作用的原理制成的.奥斯特实验证实了通电导体周围有磁场，即电流的磁效应.指南针能指南北就是因为受到地磁场的作用；地球周围存在磁场，地磁场的南极在地理的北极附近.产生感应电流的条件：闭合电路的一部分导体在磁场中做切割磁感线运动.3．关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】D【解析】【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是N极；故A错误；B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故B错误；C、通电螺线管的外部磁感线是从N极发出回到S极的，故C错误；D、滑动变阻器P向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增强．故D正确．故选D．【分析】（1）由螺线管的N、S极，据安培定则可判断出电流方向，而电流在电源外部从正极出来，回到负极，据此回答．（2）通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关，若只改变其中的一个，磁场方向发生改变；若两个因素同时改变，磁场方向不变．（3）通电螺线管的外部磁感线是从N极发出回到S极的；（4）通电螺线管磁性的强弱与电流的大小有关，电流越大，磁性越强．4．如图所示，在通电螺线管（导线中箭头表示电流方向）附近放置的小磁针（黑端为N 极），静止时其指向正确的是（）A. B. C. D.【答案】A【解析】【解答】解：A、根据安培定则可知，通电螺线管N极在右端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故A正确；B、根据安培定则可知，通电螺线管N极在上端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针上端为S极，下端为N极，故B错误；C、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故C错误；D、根据安培定则可知，通电螺线管N极在左端，由同名磁极相互排斥，异名磁极相互吸引，可知，小磁针左端为S极，右端为N极，故D错误．故选A．【分析】用右手螺旋定则判断出通电螺线管的磁极，再由磁极间的相互作用规律判断小磁针静止时的磁极指向．5．在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A. 灯不亮，电铃响B. 灯不量，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响【答案】 A【解析】【解答】解：当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。

中考物理电与磁题20套(带答案)一、电与磁选择题1．如图所示的四个实验,反映电动机基本原理的是（）A. B.C. D.【答案】 D【解析】【解答】电动机的工作原理是电流在磁场中受力的作用而运动，D图有电源，有磁场，导体在磁场中受力运动，D符合题意。

故答案为：D.【分析】磁场对通电导体的作用是电动机的工作原理。

2．下图中是探究电磁铁磁性强弱与电流大小关系的是（）A. B. C. D.【答案】D【解析】【解答】解：A、图中是奥斯特实验的装置，说明了电流周围存在磁场，故A不符合题意；B、图中没有电源，但有灵敏电流计，是探究电磁感应现象的装置，故B不符合题意；C、图中有电源，是研究磁场对电流作用的装置，故C不符合题意；D、图中电磁铁和滑动变阻器串联，通过调节滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故D符合题意．故选D．【分析】（1）通电导线周围存在磁场，称为电流的磁效应；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应，发电机就是利用这个原理制成的；（3）通电线圈在磁场中受力转动，电动机就是利用这个原理制成的；（4）电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关．3．关于电磁现象，下列说法正确的是（）A. 磁场是由磁感线组成的B. 磁场对放入其中的导体一定有力的作用C. 电动机工作时可将机械能转化为电能D. 发电机是利用电磁感应原理制成的【答案】D【解析】【解答】解：A、磁场是存在与磁体周围的一种物质，磁感线是一种理想化的物理模型，实际上不存在，磁场不是由磁感线组成的，故A错误；B、磁场对其中的磁体一定有力的作用；但磁场对其中的通电导体不一定有力的作用，即电流方向与磁场的方向平行时无作用力，故B错误；C、电动机是将电能转化为机械能，故C错误；D、发电机是将机械能转化为电能，是利用电磁感应原理制成的，故D正确．故选D．【分析】（1）磁场是存在于磁体周围的一种物质，可以用磁感线描述磁场的强弱与方向；（2）磁场对其中的磁体一定有力的作用；但磁场对其中的通电导体不一定有力的作用，即电流方向与磁场的方向平行，无作用力．（3）电动机是将电能转化为机械能；（4）发电机是将机械能转化为电能，原理是电磁感应．4．如图所示的四个装置，关于它们的说法正确的是（）A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意；B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意；C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意；D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意；故答案为：C。

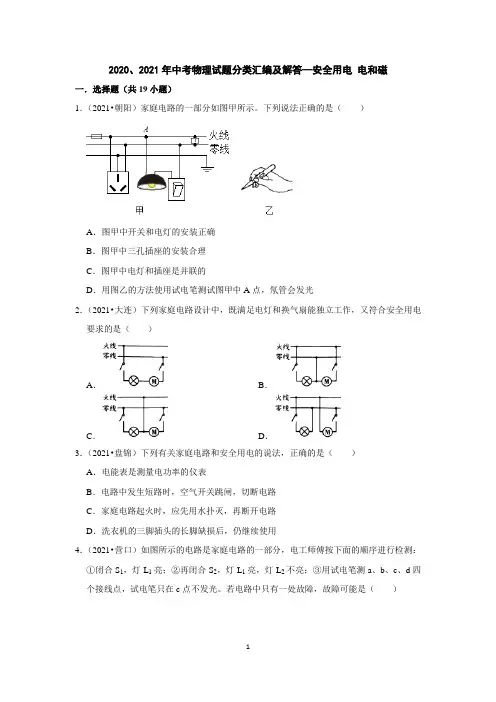

2020、2021年中考物理试题分类汇编及解答—安全用电电和磁一．选择题（共19小题）1．（2021•朝阳）家庭电路的一部分如图甲所示。

下列说法正确的是（）A．图甲中开关和电灯的安装正确B．图甲中三孔插座的安装合理C．图甲中电灯和插座是并联的D．用图乙的方法使用试电笔测试图甲中A点，氖管会发光2．（2021•大连）下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（）A．B．C．D．3．（2021•盘锦）下列有关家庭电路和安全用电的说法，正确的是（）A．电能表是测量电功率的仪表B．电路中发生短路时，空气开关跳闸，切断电路C．家庭电路起火时，应先用水扑灭，再断开电路D．洗衣机的三脚插头的长脚缺损后，仍继续使用4．（2021•营口）如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。

若电路中只有一处故障，故障可能是（）A．灯L2短路B．c点左侧的零线断路C．灯L2所在支路断路D．c、d两点间断路5．（2021•辽阳）下列做法符合安全用电常识的是（）A．多个大功率用电器同时共用一个插排B．发生触电时立即用手将触电人拉开C．电饭锅的三脚插头改用两脚插头使用D．使用试电笔时手不接触笔尖金属体6．（2020•鞍山）如图所示是家庭电路的一部分。

下列说法中正确的是（）A．若保险丝熔断了，可以用铜丝代替B．灯泡与开关的连接符合安全用电原则C．使用试电笔辨别火线时，手指要接触笔尖金属体D．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地7．（2020•盘锦）下面有关家庭电路的操作，符合安全用电原则的是（）A．更换灯泡或搬动电器前应先断开开关B．使用试电笔时不能接触笔尾金属体C．用湿手触碰用电器的开关D．多个大功率用电器接在一个插线板上同时使用8．（2020•阜新）如图所示，关于家庭电路和安全用电，正确的是（）A．电冰箱接入三孔插座后，灯和电冰箱是串联的B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地C．闭合开关后，用试电笔接触A点时，氖管发光D．若空气开关“跳闸”，一定是电路的总功率过大9．（2020•葫芦岛）关于家庭电路和安全用电，下列说法正确的是（）A．空气开关“跳闸”，一定是用电器发生了短路B．用电器起火时，应迅速用水扑灭C．控制用电器的开关应接在火线和用电器之间D．更换灯泡前，不需要断开开关10．（2020•大连）下列做法中，符合安全用电原则的是（）A．用湿抹布擦拭插座B．高层建筑上安装避雷针C．搬动正在通电的电器D．使用绝缘皮破损的导线11．（2020•营口）“安全用电，珍惜生命”是每个人应有的意识，下列有关家庭用电的说法正确的是（）A．空气开关跳闸，一定是电路发生了短路B．家庭电路起火时，应先用水灭火，然后再断开电路C．在停电期间检修电器，不需要断开总开关D．使用试电笔时，手要接触笔尾金属体。

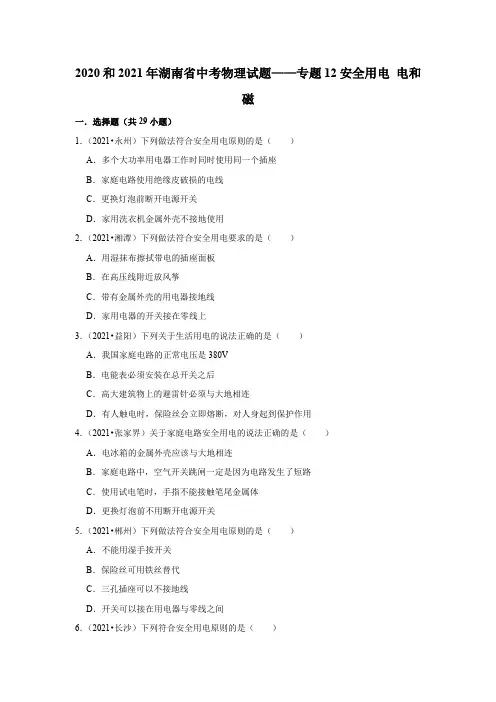

2020和2021年湖南省中考物理试题——专题12安全用电电和磁一．选择题（共29小题）1．（2021•永州）下列做法符合安全用电原则的是（）A．多个大功率用电器工作时同时使用同一个插座B．家庭电路使用绝缘皮破损的电线C．更换灯泡前断开电源开关D．家用洗衣机金属外壳不接地使用2．（2021•湘潭）下列做法符合安全用电要求的是（）A．用湿抹布擦拭带电的插座面板B．在高压线附近放风筝C．带有金属外壳的用电器接地线D．家用电器的开关接在零线上3．（2021•益阳）下列关于生活用电的说法正确的是（）A．我国家庭电路的正常电压是380VB．电能表必须安装在总开关之后C．高大建筑物上的避雷针必须与大地相连D．有人触电时，保险丝会立即熔断，对人身起到保护作用4．（2021•张家界）关于家庭电路安全用电的说法正确的是（）A．电冰箱的金属外壳应该与大地相连B．家庭电路中，空气开关跳闸一定是因为电路发生了短路C．使用试电笔时，手指不能接触笔尾金属体D．更换灯泡前不用断开电源开关5．（2021•郴州）下列做法符合安全用电原则的是（）A．不能用湿手按开关B．保险丝可用铁丝替代C．三孔插座可以不接地线D．开关可以接在用电器与零线之间6．（2021•长沙）下列符合安全用电原则的是（）A．在高大建筑物的顶端安装避雷针可以防雷B．空气开关跳闸后，直接将其复位即可C．在输电线上晾衣服D．低于220V的电压对人体来说都是安全的7．（2021•岳阳）“珍爱生命，注意安全”是每个公民应有的安全意识。

以下做法符合安全常识的是（）A．汽车超速、超载行驶B．用湿布擦拭工作中的台灯C．发生触电事故，第一时间切断电源D．一个插座上同时使用多个大功率用电器8．（2021•衡阳）关于家庭电路及安全用电，下列说法正确的是（）A．我国家庭电路的电压是380VB．用电器起火，可以迅速用水将火扑灭C．为了防止触电，必须把用电器的开关接在火线上D．家庭电路中，同时工作的用电器越多，总电阻越大9．（2021•邵阳）触电事故的防范最重要的是要有安全用电的意识，遵守安全用电原则。

中考物理常考选择题(附答案和解析)1．（3分）下列关于电和磁的说法正确的是（）A．金属导体中的电流方向与导体中自由电子定向移动方向相同B．家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C．磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D．电动机是根据电磁感应原理工作的【考点】C6：磁场；CM：直流电动机的原理；HE：电流的方向；J9：电功率与电压、电流的关系．【分析】（1）物理学中规定正电荷定向移动的方向为电流方向；（2）家庭电路电流大的原因：总功率过大；（3）我们规定小磁针N极所指的方向为该点磁场的方向；（4）带电磁铁的仪器利用的是电流的磁效应原理。

【解答】解：A、自由电子是负电荷，所以金属导体中的电流方向与自由电子定向移动方向相反，故A错误；B、接入电路的用电器总功率越大，由公式I＝可知通过电能表的电流就越大，故B正确；C、小磁针静止时N极所指的方向为该点磁场的方向，故C错误；A、电动机是利用通电线圈在磁场中受力转动的原理制成的，故D 错误。

故选：B。

【点评】知道电流的方向、功率的计算公式、磁场的一些性质、带电磁铁的仪器利用的是电流的磁效应原理，是解此题的关键。

2．（3分）如图是爱动脑筋的小明用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上。

下列说法正确的是（）A．手机到透镜的距离应大于透镜的两倍焦距B．墙上呈现的是手机画面的正立、放大的虚像C．制作简易投影仪的透镜，可以制作老花镜镜片D．要使墙上的像变大，应增大手机与透镜间的距离【考点】B8：凸透镜成像的应用．【分析】投影仪利用凸透镜成像的规律，当物距大于焦距，小于二倍焦距时，成倒立、放大的实像的原理。

根据物近像远像变大的规律可判断其像与物的变化关系。

【解答】解：A、根据投影仪成像的原理可知，手机到透镜的距离应大于焦距，小于二倍焦距，故A错误；B、投影仪成的像是倒立、放大的实像，故B错误；C、投影仪利用凸透镜成像的规律，老花镜镜片也是凸透镜，因此，制作简易投影仪的透镜，可以制作老花镜镜片，故C正确；D、要使墙上的像变大，根据物近像远像变大的规律可知，应减小手机与透镜间的距离，故D错误。

中考物理电与磁测试题（含答案）一、选择题1．如图中的a表示垂直于纸面的一根导线，它是闭合回路的一部分．它在下图所示各磁场中水平运动时，哪种情况不会产生感应电流（）A. B. C. D.【答案】B【解析】【解答】解：磁极间的磁感线是从N极指向S极，由图可知，ACD中的导体运动时都会切割磁感线，所以会产生感应电流；只有B没有切割磁感线，所以不会产生感应电流；故选B．【分析】能否产生感应电流，就要看图示的情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．2．如图所示四个实验中，能说明电动机工作原理的是（）A.B.C.D.【答案】 D【解析】【解答】解：电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围有磁场，A不符合题意；B、该装置没有电源，是发电机原理图，其原理是电磁感应现象，B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，C不符合题意；D、该装置有电源，是电动机原理图，表明通电的导体在磁场中受力的作用，D符合题意。

故答案为：D。

【分析】磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.3．首先发现电流磁效应的科学家是（）A. 麦克斯韦B. 赫兹C. 奥斯特D. 法拉第【答案】 C【解析】【分析】导体中有电流通过时，在导体周围就会产生磁场，磁场方向与电流方向有关．【解答】1820年，奥斯特意外地发现载流导线的电流会作用于磁针，使磁针改变方向，也就是通电导体周围产生磁场．故选C．【点评】多了解物理学史对培养我们学习物理的兴趣是有帮助的，所以考试中也时有涉及，在学习中应注意．4．关于磁场和磁感线，以下说法错误的是（）A. 磁体周围存在着磁感线B. 磁体之间的相互作用是通过磁场产生的C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向【答案】 A【解析】【解答】解：A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，A错误，符合题意；B、磁极间的相互作用是通过磁场发生的，B不符合题意；C、磁体外部的磁感线是从它的北极出来，回到它的南极，C不符合题意；D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，D不符合题意；故答案为：A。

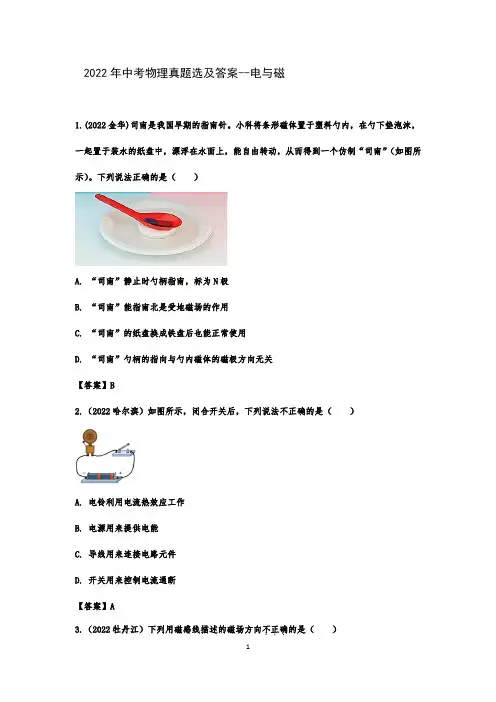

2022年中考物理真题选及答案--电与磁1.(2022金华)司南是我国早期的指南针。

小科将条形磁体置于塑料勺内，在勺下垫泡沫，一起置于装水的纸盘中，漂浮在水面上，能自由转动，从而得到一个仿制“司南”（如图所示）。

下列说法正确的是（）A. “司南”静止时勺柄指南，标为N极B. “司南”能指南北是受地磁场的作用C. “司南”的纸盘换成铁盘后也能正常使用D. “司南”勺柄的指向与勺内磁体的磁极方向无关【答案】B2.（2022哈尔滨）如图所示，闭合开关后，下列说法不正确的是（）A. 电铃利用电流热效应工作B. 电源用来提供电能C. 导线用来连接电路元件D. 开关用来控制电流通断【答案】A3.（2022牡丹江）下列用磁感线描述的磁场方向不正确．．．的是（）A. B.C. D.【答案】D4.（2022绍兴）如图，小敏用条形磁铁使铁钉竖直静止在空中，细线紧绷且质量不计，下列说法正确的是（）A. 铁钉上端被磁化成N极B. 铁钉受到的磁力与自身重力大小相等C. 桌面对石头的支持力和石头的重力是一对平衡力D. 细线对石头的拉力和石头对细线的拉力是一对相互作用力【答案】D5.（2022永州）在螺线管附近放一小磁针，静止时小磁针位置如图所示。

闭合开关S时，小磁针发生旋转，关于通电螺线管的N极及小磁针旋转方向描述正确的是（）A．通电螺线管的左侧是N极，小磁针顺时针旋转B．通电螺线管的左侧是N极，小磁针逆时针旋转C．通电螺线管的右侧是N极，小磁针顺时针旋转D．通电螺线管的右侧是N极，小磁针逆时针旋转【答案】D。

6.（2022温州）如图是某同学发明的“铁皮自动分开装置”。

将强磁铁靠近一叠铁皮，被磁化后的铁皮会自动分开。

铁皮分开的原因是（）A. 同名磁极相互吸引B. 异名磁极相互吸引C. 同名磁极相互排斥D. 异名磁极相互排斥【答案】C7.（2022丽水）按如图电路进行实验，每次总观察到电磁铁A吸引大头针的数目比电磁铁B多。

此现象说明影响电磁铁磁性强弱的一个因素是（）A. 电流大小B. 线圈匝数C. 电流方向D. 电磁铁极性【答案】B7（2022哈尔滨）下列有关电与磁的说法不正确的是（）A. 甲装置可以研究电磁感应现象B. 乙装置可以研究通电导体周围的磁场C. 丙装置可以研究通电导体在磁场中受力情况D. 丁仪器的工作原理是异种电荷相互吸引【答案】D8.（2022哈尔滨）如图所示，在探究“影响电磁铁磁性强弱因素”的实验中，未闭合开关时，静止在弹簧下端的铁块质量为0.1kg，此时铁块受到弹簧的拉力是 ___________N；闭合开关后，弹簧的长度会 ___________。

初三物理电与磁题20套(带答案)及解析一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。

B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。

C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。

D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。

故答案为：D。

【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。

中考物理电与磁试题(有答案和解析)含解析一、电与磁选择题1．如图所示的用电器中，利用电动机工作的是（）A. 电扇B. 电灯C. 电热水壶D. 电饭锅【答案】A【解析】【解答】解：A、电风扇核心部件是电动机，工作时主要把电能转化为机械能，是利用通电导体在磁场中受力运动制成的，故A正确；B、电灯工作时，主要把电能转化为内能，使灯丝温度升高达到白炽状态而发光，是利用电流的热效应工作的，故B错误；CD、电热水壶、电饭锅工作时，都把电能转化为内能，是利用电流的热效应工作的，故CD 错误．故选A．【分析】电动机是利用通电导体在磁场中受力运动制成的，在选项中找出反映这个原理的即可．2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．下面所做探究活动与得出结论相匹配的是（）A. 活动：用铁屑探究磁体周围的磁场→结论：磁感线是真实存在的B. 活动：观察惯性现象→结论：一切物体都受到惯性力的作用C. 活动：马德堡半球实验→结论：大气压真实存在且很大D. 活动：探究带电体间的相互作用→结论：同种电荷相互吸引，异种电荷相互排斥【答案】C【解析】【解答】解：A、磁感线是理想化的物理模型，磁感线实际上并不存在，A不符合题意；B、惯性是物体的一种固有属性，它不是力，不能说受到惯性力的作用，B不符合题意；C、马德堡半球实验有力地证明了大气压的存在。

初三物理电与磁试题答案及解析1.如图所示是小华同学用微型电扇研究“电磁转换”的实验：（1）小华将微型电扇的插头接入家庭电路，电扇旋转，此工作过程中，电扇将电能主要转化为能。

（2）小华在微型电扇的插头处接一只发光二极管，用手旋转叶片，发现二极管发光，如图乙所示。

此时微型电扇如同一台（选填“电动机”或“发电机”），其工作原理是。

【答案】机械发电机电磁感应【解析】电动机和发电机的构造是似，都是由定子和转子组成，即线圈和磁体。

当组线圈通电时，磁场会对通电线圈有力的作用，可用于电动机，工作时把电能转化为机械能。

让线圈在磁场中转动时，线圈在磁场中会做切割磁感线运动，在线圈中就会产生应用电流，即电磁感应，可用于发电机，工作时把机械能转化为电能。

【考点】电磁转换2.下列现象，说法正确的是（）A．发电机是利用电磁感应现象制成的B．只要导体在磁场中运动，就会产生感应电流C．奥斯特发现了电磁感应现象D．法拉第发现电流周围存在磁场【答案】 A【解析】发电机是利用电磁感应现象制成的，只有闭合电路的一部分导体在磁场中做切割磁感线运动时才会产生感应电流，奥斯特发现了通电导线周围存在磁场，法拉第发现电磁感应现象。

故选项A正确。

【考点】电与磁3.下列关于电磁现象，下列说法中正确的是A．发电机是根据电磁感应现象制成的B．电磁铁是根据电流的热效应制成的C．电动机能够把电能转化为机械能D．导体在磁场中运动就会产生感应电流【答案】AC【解析】A、发电机是利用电磁感应现象制成的，是磁生电的现象，把机械能转化为电能，正确；B、电磁铁是根据电流的磁效应制成的，不正确；C、电动机是利用磁场对电流的作用力制成的，把电能转化为机械能，正确；D、产生感应电流的条件：导体是闭合电路的一部分；只说导体做切割磁感线运动，说法不正确；故选AC．【考点】磁感线及其特点；产生感应电流的条件；发电机的原理点评：本题主要考查了电磁知识，属于基础知识考查，也是学生易错的内容。
