十三种类型换热器结构原理及特点（图文并茂）一、板式换热器的构造原理、特点：板式换热器由高效传热波纹板片及框架组成。
板片由螺栓夹紧在固定压紧板及活动压紧板之间，在换热器内部就构成了许多流道，板与板之间用橡胶密封。
压紧板上有本设备与外部连接的接管。
板片用优质耐腐蚀金属薄板压制而成，四角冲有供介质进出的角孔，上下有挂孔。
人字形波纹能增加对流体的扰动，使流体在低速下能达到湍流状态，获得高的传热效果。
并采用特殊结构，保证两种流体介质不会串漏。
板式换热器结构图二、螺旋板式换热器的构造原理、特点：螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。
它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。
结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。
螺旋板式换热器结构图三、列管式换热器的构造原理、特点：列管式换热器（又名列管式冷凝器），按材质分为碳钢列管式换热器，不锈钢列管式换热器和碳钢与不锈钢混合列管式换热器三种，按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程，传热面积1～500m2，可根据用户需要定制。
列管式换热器结构图四、管壳式换热器的构造原理、特点：管壳式换热器是进行热交换操作的通用工艺设备。
广泛应用于化工、石油、石油化工、电力、轻工、冶金、原子能、造船、航空、供热等工业部门中。
特别是在石油炼制和化学加工装置中，占有极其重要的地位。
换热器的型式。
管壳式换热器结构图五、容积式换热器的构造原理、特点：钢衬铜热交换器比不锈钢热交换器经济，并且技术上有保证。
它利用了钢的强度和铜的耐腐蚀性，即保证热交换器能承受一定工作压力，又使热交换器出水质量好。
钢壳内衬铜的厚度一般为1.0mm。
钢衬铜热交换器必须防止在罐内形成部分真空，因此产品出厂时均设有防真空阀。
此阀除非定期检修是绝对不能取消的。
部分真空的形成原因可能是排出不当，低水位时从热交换器，或者排水系统不良。
、换热器的类型一二、列管换热器基本型式三、新型换热器四、各种间壁式换热器的比较和传热的强化途径1、管式换热器1）沉浸式换热器这种换热器是将金属管弯绕成各种与容器相适应的形状（多盘成蛇形，常称蛇管），并沉浸在容器内的液体中。
蛇管内、外的两种流体进行热量交换。
几种常见的蛇管形式如图所示。
优点：结构简单、价格低廉，能承受高压，可用耐腐蚀材料制造缺点：容器内液体湍动程度低，管外对流传热系数小。
2）喷淋式换热器喷淋式换热器也为蛇管式换热器，多用作冷却器。
这种换热器是将蛇管成行地固定在钢架上，热流体在管内流动，自最下管进入，由最上管流出。
冷水由最上面的淋水管流下，均匀地分布在蛇管上，并沿其两侧逐排流经下面的管子表面，最后流入水槽而排出，冷水在各排管表面上流过时，与管内流体进行热交换。
这种换热器的管外形成一层湍动程度较高的液膜，因而管外对流传热系数较大。
另外，喷淋式换热器常放置在室外空气流通处，冷却水在空气中汽化时也带走一部分热量，提高了冷却效果。
因此，和沉浸式相比，喷淋式换热器的传热效果要好得多。
同时它还便于检修和清洗等优点。
其缺点是喷淋不易均匀。
3）套管式换热器套管式换热器是由大小不同的直管制成的同心套管，并由U型弯头连接而成。
每一段套管称为一程，每程有效长度约为4~6m，若管子过长，管中间会向下弯曲。
在套管式换热器中，一种流体走管内，另一种流体走环隙适当选择两管的管径，两流体均可得到较高的流速，且两流体可以为逆流，对传热有利。
另外，套管式换热器构造较简单，能耐高压，传热面积可根据需要增减，应用方便缺点：管间接头多，易泄露，占地较大，单位传热面消耗的金属量大。
因此它较适用于流量不大，所需传热面积不多而要求压强较高的场合。
4）列管式换热器优点：单位体积所具有的传热面积大，结构紧凑、紧固传热效果好。
能用多种材料制造，故适用性较强，操作弹性较大，尤其在高温、高压和大型装置中多采用列管式换热器。
在列管式换热器中，由于管内外流体温度不同，管束和壳体的温度也不同，因此它们的热膨胀程度也有差别。
翅片分类及其特点简介14121330 彭启0.引言翅片是基本的传热元件，其作用是扩大换热面积，提高热传递的效率。
翅片可以看成是隔板的延伸和扩展；其次，翅片的不同形式使空气在流道内形成了强烈的扰流，并使流动边界层和热边界层断裂、重组，从而强化换热；最后，翅片还可以提高散热器整体强度，有效扩大其应用范围。
常用的翅片结构形式有平直翅片、百叶窗翅片、锯齿翅片、多孔翅片和波纹翅片[1]。
图1 典型翅片结构形式许多学者对翅片作了深入广泛的研究，本文利用翅片应用的环境，按照管内与管外；液体之间换热、液体与气体之间换热、气体与气体之间换热等方面对翅片进行分类，并详细阐述各种翅片的特点。
1.管内与管外翅片的结构形式与特点在换热器及许多换热设备中，传热壁面两侧流体的对流换热系数的大小往往很不均衡，因此需要在传热壁面对流换热系数小的那一侧加装翅片。
翅片管换热器所用翅片管有内翅片管和外翅片管两种，其中以外翅片管应用较为普遍。
外翅片管一般是用机械加工的方法在光管外表面形成一定高度、一定片距、一定厚度的翅片。
翅片管的型式有螺旋翅片管、套装翅片管、滚轧式翅片管、板翅式翅片管[2]。
其中螺旋形翅片管广泛应用于管内为液体或气液两相工质而管外为气体的场合，具有强化管外气流扰动、扩大换热面积的作用，从而增强传热，节约能源。
同时由于其结构紧凑，使金属耗量减少，因此在电场锅炉中采用螺旋管束翅片管省煤器可大大节省运行费用，在国内外得到了迅速的推广应用[3]。
为改进螺旋形翅片管易积灰且不易清理的缺点，近年来提出了H型鳍片管。
H型鳍片管，亦称H型肋片管，是把两片中间有圆弧的钢片对称地与光管焊接在一起形成鳍片(肋片或蝶片)，正面形状颇像字母“H”。
由于其鳍片表面特殊的沟槽结构，去除了部分在鳍片表面进口和尾部分离区中的换热面积，降低了进口和尾部分离区传热恶化对整个鳍片传热的影响，从而提高了鳍片的平均对流换热系数和鳍片效率，达到强化传热的目的，并避免了螺旋鳍片管束常见的因结构设计不合理导致的鳍片烧毁问题[4]。
翅片管式气-液换热器变工况下传热特性研究苑中显;刘忠秋;吴波【摘要】采用FLUENT软件对高温空气-混合硝酸盐在翅片管式换热器中的换热进行了三维数值模拟,研究其换热与流动特性.模拟主要考察对于不同压力工况下及不同Re数的高温空气,换热器的换热及阻力特性.计算结果表明:随着空气侧流速及空气压力的增加,空气侧表面换热系数都有显著增加,同时流动阻力也有所增加.低压力工况时的换热及阻力特性曲线几乎随空气流速呈线性相关,高压力工况流动和换热呈非线性趋势.将数值模拟结果与实验结果进行了对比,对数值模拟结果的准确性进行了验证,并得出了流体物性对换热器性能的影响,给出了翅片管换热器在不同条件下的换热准则方程式.【期刊名称】《制冷与空调（四川）》【年(卷),期】2018(032)005【总页数】7页(P476-482)【关键词】翅片管式换热器;数值模拟;高温空气;混合硝酸盐;压力工况【作者】苑中显;刘忠秋;吴波【作者单位】北京工业大学环能学院北京 100124;北京工业大学环能学院北京100124;北京工业大学环能学院北京 100124【正文语种】中文【中图分类】TB657.5;TQ018当前各电厂的发电装机容量与电网容量都是按照最大需求建设，随电网峰谷差日趋增大，必然导致非用电高峰时发电机组的停机或低负荷运行及电网容量浪费。
2012年全国常规燃煤发电机组发电总负荷系数仅为52.1%[1]，电网负荷利用系数也小于55%[2]。
储能[3]可大幅提高火电机组实际运行效率，增强电网输电能力。
超临界压缩空气储能系统利用低谷电，将空气压缩并储存在储气罐中，使电能转化为空气的内能存储起来，它解决了常规压缩空气储能系统面临的依靠化石燃料、储能密度低、依靠大型储气室、响应速度慢等问题[4]。
在超临界压缩空气过程中，空气的温度会随之升高，这部分热量如何被有效蓄集具有重要的研究意义[5]。
本文设计出一种翅片管式气-液换热器，可把这部分热量储存在熔融盐中[6]。
翅片的分类与特点翅片是生产过程中使用较广泛的加工零件，具有各种不同的分类与特点。
以下是对这些分类与特点进行详细介绍的文章。
翅片是一种具有较大表面积的平板形加工零件，通常用于换热装置、散热器、冷却器等设备中。
根据不同的分类标准，翅片可以被分为多种类型，各自具有不同的特点。
一、根据材料分类1.金属翅片金属翅片是最常见的一种翅片类型，广泛应用于不同的行业。
常见的金属材料有铝、铜、不锈钢等。
金属翅片具有良好的热传导性能和机械强度，能够有效提高换热效率。
同时，金属翅片还具有较好的耐腐蚀性和耐高温性能。
2.塑料翅片塑料翅片主要由一些高分子材料制成，例如聚丙烯、聚乙烯等。
相比于金属翅片，塑料翅片具有较低的成本和较轻的重量。
此外，塑料翅片还具有良好的耐腐蚀性、绝缘性和耐酸碱性能。
3.复合材料翅片复合材料翅片是金属与其他非金属材料的组合，通常是金属基体上涂覆一层非金属材料，如橡胶、陶瓷等。
复合材料翅片具有金属翅片的高强度和非金属材料的其他优点，能够同时满足多种要求。
二、根据结构分类1.平片翅片平片翅片是最简单常见的一种翅片结构形式，由于表面积较小，换热效率相对较低。
平板翅片适用于低温换热条件下的换热器。
2.湿式翅片湿式翅片是在平板翅片的基础上进一步改进而成的，其表面增加了一些褶皱，能够增加翅片的表面积，从而提高了换热效率。
湿式翅片适用于高温换热条件下的换热器。
3.纹理翅片纹理翅片是在平板翅片的表面上纹理一定形状的纹理，能够增加翅片的换热面积，提高换热效率。
纹理翅片适用于一些特殊的换热条件下。
三、根据工艺分类1.挤压翅片挤压翅片是利用挤压工艺在金属板上形成一系列彼此相连的翅片。
挤压翅片具有高强度、高密度、高热交换效率的特点，广泛应用于散热器、冷却器等设备中。
2.真空吸塑翅片真空吸塑翅片是利用真空吸塑工艺将热塑性塑料片吸附在金属基板上形成翅片的一种方法。
真空吸塑翅片具有成本低、工艺简单、重量轻等优点，在轻型散热器中广泛使用。

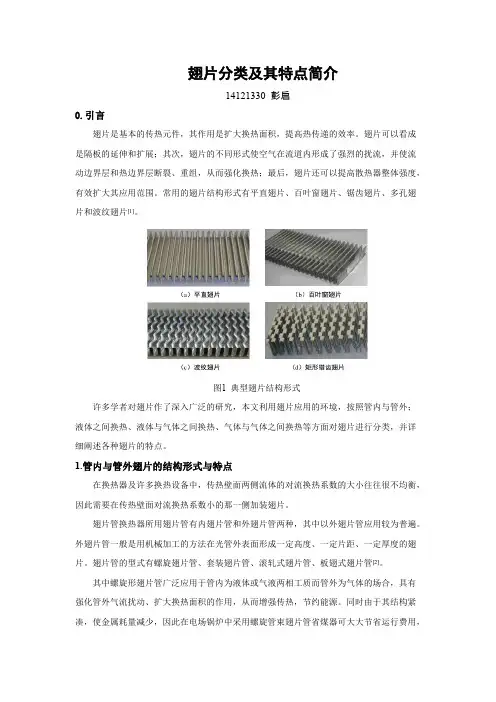

翅片分类及其特点简介14121330 彭启0.引言翅片是基本的传热元件，其作用是扩大换热面积，提高热传递的效率。
翅片可以看成是隔板的延伸和扩展；其次，翅片的不同形式使空气在流道内形成了强烈的扰流，并使流动边界层和热边界层断裂、重组，从而强化换热；最后，翅片还可以提高散热器整体强度，有效扩大其应用范围。
常用的翅片结构形式有平直翅片、百叶窗翅片、锯齿翅片、多孔翅片和波纹翅片[1]。
图1 典型翅片结构形式许多学者对翅片作了深入广泛的研究，本文利用翅片应用的环境，按照管内与管外；液体之间换热、液体与气体之间换热、气体与气体之间换热等方面对翅片进行分类，并详细阐述各种翅片的特点。
1.管内与管外翅片的结构形式与特点在换热器及许多换热设备中，传热壁面两侧流体的对流换热系数的大小往往很不均衡，因此需要在传热壁面对流换热系数小的那一侧加装翅片。
翅片管换热器所用翅片管有内翅片管和外翅片管两种，其中以外翅片管应用较为普遍。
外翅片管一般是用机械加工的方法在光管外表面形成一定高度、一定片距、一定厚度的翅片。
翅片管的型式有螺旋翅片管、套装翅片管、滚轧式翅片管、板翅式翅片管[2]。
其中螺旋形翅片管广泛应用于管内为液体或气液两相工质而管外为气体的场合，具有强化管外气流扰动、扩大换热面积的作用，从而增强传热，节约能源。
同时由于其结构紧凑，使金属耗量减少，因此在电场锅炉中采用螺旋管束翅片管省煤器可大大节省运行费用，在国内外得到了迅速的推广应用[3]。
为改进螺旋形翅片管易积灰且不易清理的缺点，近年来提出了H型鳍片管。
H型鳍片管，亦称H型肋片管，是把两片中间有圆弧的钢片对称地与光管焊接在一起形成鳍片(肋片或蝶片)，正面形状颇像字母“H”。
由于其鳍片表面特殊的沟槽结构，去除了部分在鳍片表面进口和尾部分离区中的换热面积，降低了进口和尾部分离区传热恶化对整个鳍片传热的影响，从而提高了鳍片的平均对流换热系数和鳍片效率，达到强化传热的目的，并避免了螺旋鳍片管束常见的因结构设计不合理导致的鳍片烧毁问题[4]。

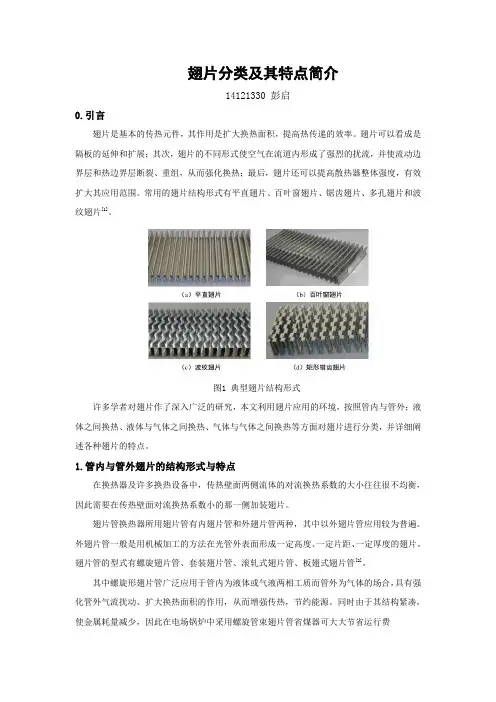

翅片分类及其特点简介14121330彭启0.引言翅片是基本的传热元件，其作用是扩大换热面积，提高热传递的效率。
翅片可以看成是隔板的延伸和扩展；其次，翅片的不同形式使空气在流道内形成了强烈的扰流，并使流动边界层和热边界层断裂、重组，从而强化换热；最后，翅片还可以提高散热器整体强度，有效扩大其应用范围。
常用的翅片结构形式有平直翅片、百叶窗翅片、锯齿翅片、多孔翅片和波纹翅片[1]。
图1 典型翅片结构形式许多学者对翅片作了深入广泛的研究，本文利用翅片应用的环境，按照管内与管外；液体之间换热、液体与气体之间换热、气体与气体之间换热等方面对翅片进行分类，并详细阐述各种翅片的特点。
1.管内与管外翅片的结构形式与特点在换热器及许多换热设备中，传热壁面两侧流体的对流换热系数的大小往往很不均衡，因此需要在传热壁面对流换热系数小的那一侧加装翅片。
翅片管换热器所用翅片管有内翅片管和外翅片管两种，其中以外翅片管应用较为普遍。
外翅片管一般是用机械加工的方法在光管外表面形成一定高度、一定片距、一定厚度的翅片。
翅片管的型式有螺旋翅片管、套装翅片管、滚轧式翅片管、板翅式翅片管[2]。
其中螺旋形翅片管广泛应用于管内为液体或气液两相工质而管外为气体的场合，具有强化管外气流扰动、扩大换热面积的作用，从而增强传热，节约能源。
同时由于其结构紧凑，使金属耗量减少，因此在电场锅炉中采用螺旋管束翅片管省煤器可大大节省运行费用，在国内外得到了迅速的推广应用[3]。
为改进螺旋形翅片管易积灰且不易清理的缺点，近年来提出了H型鳍片管。
H型鳍片管，亦称H型肋片管，是把两片中间有圆弧的钢片对称地与光管焊接在一起形成鳍片(肋片或蝶片)，正面形状颇像字母“H”。
由于其鳍片表面特殊的沟槽结构，去除了部分在鳍片表面进口和尾部分离区中的换热面积，降低了进口和尾部分离区传热恶化对整个鳍片传热的影响，从而提高了鳍片的平均对流换热系数和鳍片效率，达到强化传热的目的，并避免了螺旋鳍片管束常见的因结构设计不合理导致的鳍片烧毁问题[4]。
不同翅片形式管翅式换热器流动换热性能比较摘要：随着制冷空调行业的发展,人们已经把注意力集中在高效、节能节材的紧凑式换热器的开发上,而翅片管式换热器正是制冷、空调领域中所广泛采用的一种换热器形式。
对于它的研究不仅有利于提高换热器的换热效率及其整体性能,而且对改进翅片换热器的设计型式,推出更加节能、节材的紧凑式换热器有着重要的指导意义。
由于翅片管式换热器在翅片结构形式和几何尺寸的不同,造成其换热性能和阻力性能上的极大差异。
本文概述目前国内外空调制冷行业中的普遍采用的几种不同翅片类型（平直翅片、波纹翅片、开缝翅片、百叶窗形翅片）的换热及压降实验关联式及其影响因素，对不同翅片形式的管翅式换热器的换热及压降特性的实验关联式进行总结，并对不同翅片的流动换热性能进行了比较。
正确地选用实验关联式及性能指标，将对翅片管式换热器的优化设计及其制造提供可靠的依据。
关键词：翅片形式；管翅式；换热器；关联式；流动换热性能Study on heat transfer and flow characteristics of fin-and-tube heat exchangers with various fintypesAbstract：With the development of refrigeration and air conditioning, high efficiency, energy saving and material saving compact type of heat exchanger is development, as one kind of compact heat exchanger, fin-and-tube heat exchanger has a wide application in future. It is necessary to develop compact heat exchanger which is more energy saving and material saving to improve the heat exchanger thermal efficiency and the overall performance of heat transfer.This paper summaries the heat transfer and pressure drop correlations of different fin surfaces, and the corresponding influencing factors. The heat transfer and friction characteristic of these kinds of fin types are compared, and the results show the difference of these fin types. The appropriate correlation and evaluation criterion will provide reliable foundation to the design and optimization of compact heat exchangers.Key words：Fin-and-tube heat exchanger; Heat transfer and flow characteristics; Experimental correlations; Comparison目录1 绪论 (2)1.1课题背景及研究意义 (3)1.2管翅式换热器简介 (3)1.3管翅式换热器的特点 (4)1.4 管翅式换热器的换热过程 (4)1.5研究现状 (5)1.5.1国外实验及模拟研究进展 (5)1.5.2国内研究现状和数值模拟 (6)1.5.3管翅式换热器及发展趋势 (8)1.6 管翅式换热器的不同形式的翅片研究现状 (9)2影响翅片换热和压降性能的主要结构因素 (11)2.1翅片间距对换热特性和压降特性的影响 (12)2.2管排数对换热特性和压降特性的影响 (12)2.3管径对换热特性和压降特性的影响 (13)2.4管间距对换热特性和压降特性的影响 (13)3．不同翅片经验关系式总结及比较 (14)3.1 平直翅片经验关系式的总结 (14)3.2 波纹翅片经验关系式的总结 (18)3.3 百叶窗翅片经验关系式的总结 (23)3.4 开缝翅片经验关系式的总结 (26)4．四种翅片经验关系式比较 (31)结论 (38)参考文献 (40)致谢 (44)1 绪论1.1课题背景及研究意义换热器是国民生产中的重要设备，其应用遍及动力、冶金、化工、炼油、建筑、机械制造、食品、医药及航空等各工业部门。
例如，过路热力系统中的过热器、省煤器、空气预热器、凝汽器、除氧器、给水加热器、冷却塔等；金属冶炼系统中的热风炉、空气或煤气预热器、废热锅炉等；制冷及低温系统中的蒸发器、冷凝器、回热器等；石油化工工业中广泛采用的加热及冷却设备等，制糖工业和造纸工业的糖液蒸发器和纸浆蒸发器，这些都是换热器应用的大量实例。
它不但是一种广泛应用的通用设备，并且在某些工业企业中占有很重要的地位。
例如在是有化工工厂中，它的投资要占到整个建厂投资的1/5左右，它的重量站工艺设备总重的40%；在年产30万吨的乙烯装置中，它的投资站总投资的25%。
由于世界上燃煤、石油、天然气资源储量有限而面临这能源短缺的局面，各国都致力于新能源的开发，并积极开展预热回收及节能工作，因而换热器的应用又与能源的开发及节约有着密切的联系。
在这一工作中，换热器也充当着一个重要的角色，其性能的好坏也直接影响到能源利用的效益。
热交换器作为一种利用能源与节约能源的有效设备，在余热利用、核能利用、太阳能利用和地热利用等方面也起着重要的作用。
随着我国工业的不断发展，对能源利用、开发的合理性与有效性的要求不断提高，因而对换热器性能的要求也日益增加。
特别是对换热器的研究必须满足各种特殊情况和苛刻条件的要求，对它的研究也就显得更为重要。
因此，在换热器的生产及研究开发上除了满足各种必需的工艺条件之外，对它的综合性能也提出了更高的要求。
1.2管翅式换热器简介换热器是热力系统的关键设备，管翅式换热器是比较常用的换热器结构形式。
翅片分为单、双或多排结构。
这种形式的换热器具有结构简单，便于加工、装配的特点，广泛的应用于石油化工、航空、车辆、动力机械、空分、深低温领域、原子能和宇宙航天等工业部门。
管翅式换热器的基本结构是由翅片、隔板、封条和导流片组成的通道。
它是在金属平板上放一翅片，然后再在其上放一金属平板，两边以封条密封而组成一个个基本单元。
管翅式换热器的芯体则是由多个这样的单位组成。
如果对各个通道进行不同的叠置和排列并钎焊成整体，即可得到最常用的错流、逆流、错逆流管翅式换热器芯体、管翅式换热器内可组成各种形式的流道，为使流体分布更加均匀，在流道的两段部均设置导流片，在导流片上开设许多小孔，使流体能够相互穿通。
一般情况下，从强度、热绝缘和制造工艺等要求出发，芯体顶部和底部还各留着若干曾假翅片层。
在芯体的两段配置适当的流体出入口封头，即可组装成完整的管翅式换热器。
翅片是管翅式换热器的最基本的原件，传热过程主要是依靠翅片来完成的，一部分直接由板来完成。
翅片与隔板的连接均为焊钳，因此大部分热量经翅片，通过隔板传到了冷流体。
由于翅片传热不隔板是直接传热，故翅片又有“二次表面”之称。
二次传热表面一般比一次传热表面的传热效率低。
翅片除承担主要的传热任务外，还起着两隔板之间的加强作用，所以尽管翅片和隔板材料都很薄，但其强度很高，故能承受较高的压力。
1.3管翅式换热器的特点1、高效节能：其换热系数在3000～4500kcal/m2·°C·h，比管壳式换热器的热效率高3~5倍。
2、结构紧凑：板式换热器板片紧密排列，与其他换热器类型相比，板式换热器的占地面积和占用空间较少，面积相同换热量的板式换热器仅为管壳式换热器的1/5。
3、容易清洗拆装方便：板式换热器靠夹紧螺栓将夹固板板片夹紧，因此拆装方便，随时可以打开清洗，同时由于板面光洁，湍流程度高，不易结垢。
4、使用寿命长：板式换热器采用不锈钢或钛合金板片压制，可耐各种腐蚀介质，胶垫可随意更换，并可方便在、拆装检修。
5、适应性强：板式换热器板片为独立元件，可按要求随意增减流程，形式多样；可适用于各种不同的、工艺的要求。
6、不串液，板式换热器密封槽设置泄液液道，各种介质不会串通，即使出现泄露，介质总是向外排出。
1.4 管翅式换热器的换热过程在空调中，换热器的结构采用铜管套翅片而组成传热管束，即锡翅片穿在直径较小的紫铜管上。
管翅式换热器换热过程：制冷剂(高温)通过铜管将热量以热传导的方式传递给管外的翅片，翅片将热量以对流的方式传递给其表面的的冷空气(常温)，通过不停吹入新的冷空气达到增强冷却的目的。
管翅式换热器的翅片结构形式对其传热性能和阻力性能有很大的影响。
管翅式换热器的翅片型式很多，从最初的平直翅片到波纹翅片、银齿形翅片、百叶窗式翅片及打孔式翅片等。
平直翅片加工制造方便、不易发生变形及装配简单。
波纹翅片可使介质的流向不断改变以促进瑞流，提高传热效率，强化换热，可用于压力较高的气体场合本文研究了倾角均匀的波纹翅片及新型的倾角渐增的波纹翅片和前平直后倾角均勾的波纹翅片的圆管换热器的翅片结构对流体流动和换热过程的影响。
1.5研究现状1.5.1国外实验及模拟研究进展1973年，Rich[28]实验研究14种不同结构平翅片，结果表明，在其研究范文内，，翅片间距不影响传热效率，单根管子的压降和管排数无关。
1974年，Saboya等[29]首次在复杂的单排平翅片管换热器的翅片侧利用实验定量计算局部传热系数，总结出翅片表面局部Sh数的分布;得出翅片管上游的局部换热系数较高，下游的局部换热系数较低。
1978年，McQuiston[6]得出特定结构参数下的翅片换热及压降关联式。
而后Xu[31]模拟研究空调单元中蒸发器的湍流流动。
利用热线风速仪技术得到平均速度值和流动的湍流参数，由于凝结物的影响，实验结果会有流动干扰;运用U-e瑞流模型榄拟空调单元空气流动，得到的结架十分准确，再加上QUICK方法得到的平均速度提供了更加准确的结果。
另外，混合网格能快速达到收敛，并很好与实验结架达到一致。
1996年，Rammohan Rao[47]等实验研究水平翅片自然对流和辐射换热的关系。
借助干涉仪和数侦微分方获得对流换热量和福射换热量，并得到Nu和Re的关联式。
