线缆检测报告

第1篇一、实验目的本次实验旨在通过实际操作，了解和掌握综合布线系统的测试方法、测试工具的使用，以及测试过程中的注意事项。

通过实验，加深对综合布线系统理论知识的理解，提高实际操作能力，为以后从事网络工程等相关工作打下基础。

二、实验内容1. 实验设备- 综合布线测试仪：FLUKE DSP-4000系列- 双绞线：Cat.6- 光纤：单模或多模- 网络设备：交换机、路由器等- 网络线缆：RJ45网线、光纤跳线等2. 实验步骤- 测试准备1. 确认实验环境，包括设备、线缆等。

2. 根据实验要求，搭建测试网络。

3. 检查设备是否正常工作。

- 双绞线测试1. 使用FLUKE DSP-4000系列测试仪，对双绞线进行测试。

2. 测试项目包括：接线图、电阻、长度、传输延迟、衰减、串扰等。

3. 将测试结果与设计要求进行对比，判断测试是否合格。

- 光纤测试1. 使用FLUKE DSP-4000系列测试仪，对光纤进行测试。

2. 测试项目包括：信号衰减、连接损耗、插入损耗、反射损耗等。

3. 将测试结果与设计要求进行对比，判断测试是否合格。

- 测试结果分析1. 分析测试结果，找出存在的问题。

2. 对比设计要求，分析问题产生的原因。

3. 提出改进措施，确保布线系统正常运行。

三、实验结果与分析1. 双绞线测试结果- 本次实验测试了10条Cat.6双绞线，测试结果如下：- 接线图：10条线缆接线正确，无短路、开路等问题。

- 电阻：10条线缆电阻均在标准范围内。

- 长度：10条线缆长度均在设计要求范围内。

- 传输延迟：10条线缆传输延迟均在标准范围内。

- 衰减：10条线缆衰减均在标准范围内。

- 串扰：10条线缆串扰均在标准范围内。

- 结论：双绞线测试结果合格，满足设计要求。

2. 光纤测试结果- 本次实验测试了5条光纤，测试结果如下：- 信号衰减：5条光纤信号衰减均在设计要求范围内。

- 连接损耗：5条光纤连接损耗均在设计要求范围内。

FLUKE六类永久链路测试报告参数详解FLUKE六类永久链路测试报告参数详解Fluke DTX系列六类双绞线测试参数说明：1. 插入损耗：是指发射机与接收机之间，插入电缆或元件产生的信号损耗，通常指衰减。

插入损耗以接收信号电平的对应分贝（db ）来表示。

对于光纤来说插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对Fluke DTX系列六类双绞线测试参数说明：1. 插入损耗：是指发射机与接收机之间，插入电缆或元件产生的信号损耗，通常指衰减。

插入损耗以接收信号电平的对应分贝（db）来表示。

对于光纤来说插入损耗是指光纤中的光信号通过活动连接器之后，其输出光功率相对输入光功率的比率的分贝数。

2. NEXT（近端串扰）：是指在与发送端处于同一边的接收端处所感应到的从发送线对感应过来的串扰信号。

在串扰信号过大时，接收器将无法判别信号是远端传送来的微弱信号还是串扰杂讯。

3. PSNEXT（综合近端串扰）：实际上是一个计算值，而不是直接的测量结果。

PSNEXT 是在每对线受到的单独来自其他三对线的NEXT 影响的基础上通过公式计算出来的。

PSNEXT 和FEXT（随后介绍）是非常重要的参数，用于确保布线系统的性能能够支持象千兆以太网那样四对线同时传输的应用。

4. ACR（衰减串扰比）：表示的是链路中有效信号与噪声的比值。

简单地将ACR 就是衰减与NEXT 的比值，测量的是来自远端经过衰减的信号与串扰噪声间的比值。

例如有一位讲师在教师的前面讲课。

讲师的目标是要学员能够听清楚他的发言。

讲师的音量是一个重要的因素，但是更重要的是讲师的音量和背景噪声间的差别。

如果讲师实在安静的图书馆中发言，即使是低声细语也能听到。

想象一下，如果同一个讲师以同样的音量在热闹的足球场内发言会是怎样的情况。

讲师将不得不提高他的音量，这样他的声音（所需信号）与人群的欢呼声（背景噪声）的差别才能大到被听见。

这就是ACR。

ACR=衰减的信号-近端串扰的噪音5. PSACR（综合衰减串扰比）：反映了三对线同时进行信号传输时对另一对线所造成的综合影响。

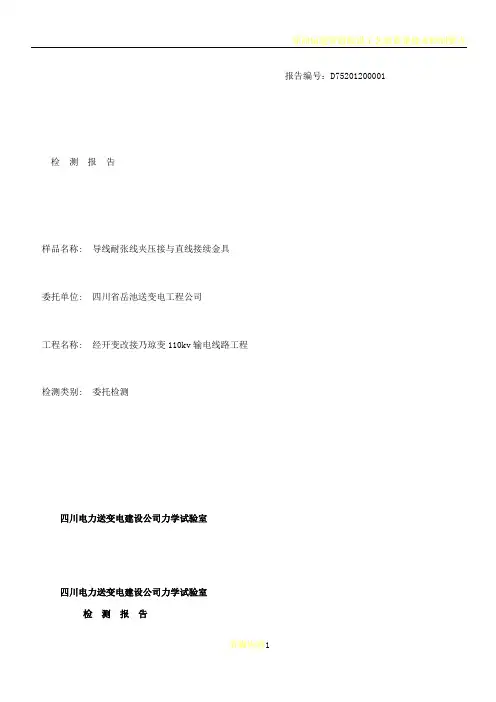

报告编号：D75201200001检测报吿
样品名称: 导线耐张线夹压接与直线接续金具
委托单位: 四川省岳池送变电工程公司
工程名称: 经开变改接乃琼变110kv输电线路工程
检测类别: 委托检测
四川电力送变电建设公司力学试验室
四川电力送变电建设公司力学试验室
检测报告
批准: 审核: 检测:
四川电力送变电建设公司力学试验室
检测结果表
导向钻进管道敷设工艺的质量技术控制要点
报告编号：D75201200002
检测报吿
样品名称: 地线耐张线夹压接与直线接续金具
委托单位: 四川省岳池送变电工程公司
工程名称: 经开变改接乃琼变110kv输电线路工程
检测类别: 委托检测
四川电力送变电建设公司力学试验室
四川电力送变电建设公司力学试验室检测报告
批准: 审核: 检测:
四川电力送变电建设公司力学试验室
检测结果表
注意事项
1、本报告或本报告复印件无本实验室（鲜章）无效；
2、本报告无检测、审核、批准人签字无效；
3、本报告涂改、增删无效；
4、对本报告君持有异议，应于收到本报告之日起十五日內向我单位提出，逾期不予受理；
5、未经本单位认可同意，本报告不得作商业广告用；。

安徽明都电力线缆有限公司电力电缆试验报告 JL-CX-8-01-03-6
注：“√”为合格，“—” 为不做要求，“×” 为不合格。

试验员：杨杰审核：王勇报告日期： 2011年8月24日
安徽明都电力线缆有限公司
交联聚乙烯绝缘电缆出厂试验报告 JL-CX-8-01-03-3
注：“√” 为合格，“—”为不做要求，“×”为不合格
试验员：邓源国审核：王勇报告日期：2011年８月２４日
安徽明都电力线缆有限公司
交联电缆试验报告 JL-CX-8-01-03-6
注：“√”为合格，“—” 为不做要求，“×” 为不合格。

试验员：杨杰审核：王勇报告日期： 2011.8.24
安徽明都电力线缆有限公司
进货检验记录 JL-CX-08-01-01
检验员：邓源国仓管员：黄丙会审核：王
勇检验日期：2011.8.24。

001填表说明一、检验批划分可按设计系统、设备组别、区域划分。

二、GB50606-2010规范摘要I 主控项目3.5.1 材料、器具、设备进场质量检测应符合下列规定∶1 需要进行质里检查的产品应包括智能建筑工程各子系统中使用的材料、硬件设备、软件产品和工程中应用的各种系统接口;列入中华人民共和国实施强制性产品认证的产品目录或实施生产许可证和上网许可证管理的产品应进行产品质量检查，未列入的产品也应按规定程序通过产品质里检测后方可使用。

2 材料及主要设备的检测应符合下列规定∶1）按照合同文件和工程设计文件进行的进场验收，应有书面记录和参加人签字，并应经监理工程师或建设单位验收人员确认;2）应对材料、设备的外观、规格、型号、数量及产地等进行检查复核;3）主要设备、材料应有生产厂家的质量合格证明文件及性能的检则报告。

3 设备及材料的质里检查应包括安全性、可靠性及电磁兼容性等项目，并应由生产厂家出具相应检测报告。

4.5.1 主控项目应符合下列规定∶3 线缆两端应有防水、耐摩擦的永久性标签，标签书写应清晰、准确。

13.2.1 桥架、管线敷设除应执行国家标准《火灾自动报警系统施工及验收规范》GB50166-2007第3.2节的规定和本规范第4章的规定外，尚应符合下列规定∶2 报警线缆连接应在端子箱或分支盒内进行，导线连接应采用可靠压接或焊接。

13.1.3 材料与设备准备应符合下列规定∶3 桥架、线缆、钢管、金属软管、阻燃塑料管、防火涂料以及安装附件等应符合防火设要求。

4 应根据现行国家标准《火灾自动报警系统设计规范》GB50116的有关规定，对线缆的种类、电压等级进行检查。

Ⅱ 一般项目4.5.2 一般项目应符合下列规定∶7 桥架 、线管内线缆间不应拧绞，线缆间不得有接头。

4.4.3 线缆的最小允许弯曲半径应符合国家标准《建筑电气工程施工质里验收规范》GB50303-2002中表12.2.1-1的规定。

4.4.4 线管出线口与设备接线端子之间，应采用金属软管连接，金属软管长度不宜超过2m，不得将线裸露。

线缆敷设检验批质量验收记录线缆敷设检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《智能建筑工程施工规范》GB50606-2010。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分可按设计系统、设备组别、区域划分。

三、GB50606-2010规范摘要主控项目3.5.1 材料、器具、设备进场质量检测应符合下列规定：1 需要进行质量检查的产品应包括智能建筑工程各子系统中使用的材料、硬件设备、软件产品和工程中应用的各种系统接口；列入中华人民共和国实施强制性产品认证的产品目录或实施生产许可证和上网许可证管理的产品应进行产品质量检查，未列入的产品也应按规定程序通过产品质量检测后方可使用。

2 材料及主要设备的检测应符合下列规定：1）按照合同文件和工程设计文件进行的进场验收，应有书面记录和参加人签字，并应经监理工程师或建设单位验收人员确认；2）应对材料、设备的外观、规格、型号、数量及产地等进行检查复核；3）主要设备、材料应有生产厂家的质量合格证明文件及性能的检测报告。

3 设备及材料的质量检查应包括安全性、可靠性及电磁兼容性等项目，并应由生产厂家出具相应检测报告。

4.5.1 主控项目应符合下列规定：3 线缆两端应有防水、耐摩擦的永久性标签，标签书写应清晰、准确。

13.2.1 桥架、管线敷设除应执行国家标准《火灾自动报警系统施工及验收规范》GB50166-2007第3.2节的规定和本规范第4章的规定外，尚应符合下列规定：2 报警线缆连接应在端子箱或分支盒内进行，导线连接应采用可靠压接或焊接。

13.1.3 材料与设备准备应符合下列规定：3 桥架、线缆、钢管、金属软管、阻燃塑料管、防火涂料以及安装附件等应符合防火设计要求。

4 应根据现行国家标准《火灾自动报警系统设计规范》GB50116的有关规定，对线缆的种类、电压等级进行检查。

电线电缆第三方检测报告
目录
1. 样品来源及编号
1.1 样品来源
1.2 样品编号
2. 检测项目及方法
2.1 检测项目
2.2 检测方法
3. 检测结果分析
3.1 电线电缆材料分析
3.2 电线电缆结构分析
4. 检测结论及建议
4.1 检测结论
4.2 建议
1. 样品来源及编号
1.1 样品来源
经过确认，本次电线电缆样品来源于XXX生产厂家，为XXX型号的电线电缆产品。

1.2 样品编号
本次检测的电线电缆样品编号为XXX-XXX，对应于生产厂家的生产批次编号。

2. 检测项目及方法
2.1 检测项目
本次检测主要针对电线电缆的外观质量、导电性能、绝缘材料等方面展开检测。

2.2 检测方法
检测过程中采用了XXX标准的检测方法，通过对电线电缆样品进行实验室实验及相关设备测试，保证了检测结果的准确性和可靠性。

3. 检测结果分析
3.1 电线电缆材料分析
经过检测，电线电缆样品的材料为XXX材质，XX导电性能及XX 绝缘材料均符合标准要求。

3.2 电线电缆结构分析
结合检测结果，电线电缆的结构设计合理，各部分连接牢固，不存在明显的外观缺陷或质量问题。

4. 检测结论及建议
4.1 检测结论
根据检测结果分析，本次电线电缆样品符合国家相关标准要求，可以正常投入使用。

4.2 建议
建议生产厂家在生产过程中继续保持产品质量稳定，定期进行质量检测以确保产品质量和安全性。

电线电缆验收规范电线电缆验收规范为了确保建筑物电气安全，保障电线电缆的质量和使用寿命，对电线电缆的验收是至关重要的环节。

下面是电线电缆验收的一般规范要求。

一、验收前准备1. 验收前应有电线电缆验收计划，明确验收的具体内容、验收标准和方法，并与供货商和工程单位进行沟通。

2. 对于供货商，应查看其是否有合法经营资格，并核对供货商的产品质量合格证明、测试报告、产品说明书等文件。

3. 风险评估：对于一些特殊位置和特殊线缆要明确风险评估要求。

例如，高温、化学物质等环境下的电缆要有相应的证明文件。

二、验收时间电线电缆的验收应在安装之前进行，以确保质量和效果。

同时，在竣工验收时也要对电线电缆进行再次检验。

三、验收内容1. 外观检查：检查电线电缆的外层绝缘材料是否完好，无明显裂痕、剥离和缺损等情况。

2. 尺寸检查：测量电线电缆的长度、外径和断面尺寸等是否符合设计要求。

3. 电性能检查：检查电线电缆的导电性能、绝缘电阻和电压等级是否符合国家标准和设计要求。

4. 绝缘电阻测量：（1）对于绝缘电阻的测量，应采用逐级压缩法检验方法，检验结果应符合国家标准和设计要求。

（2）对于低电压电缆，绝缘电阻应大于或等于200兆欧/千米。

（3）对于高电压电缆，绝缘电阻应大于或等于50兆欧。

5. 介损测试：使用介质损耗和介质电损耗测试仪进行介损测试，测试结果应符合国家标准和设计要求。

6. 短路阻抗测量：短路阻抗测量是为了检测电缆的传输特性。

不同系统对短路阻抗有不同的要求，应按照设计要求进行测量。

7. 弯曲半径检查：检查电缆的弯曲半径是否符合设计要求。

8. 温升试验：对于大电流电缆，应进行温升试验，要求电缆运行过程中温升不得超过规定值。

9. 连接头检查：对于电线电缆的连接头，要检查其安装是否牢固，接触良好，无异常情况。

四、验收报告验收结束后，应制作电线电缆验收报告，记录验收内容和结果，并应在工程档案中保存。

以上是电线电缆验收的一般规范要求，根据具体情况还需结合国家和地方的相关法规和标准进行验收。
