下载文档原格式
二氧化硅表面硅羟基含量的测定方法二氧化硅（SiO2）是一种常见的化合物，广泛应用于陶瓷、电子器件、涂料等工业领域。
表面硅羟基是指SiO2表面上的-OH基团，它在化学反应中起着重要的作用。
因此，测定二氧化硅表面硅羟基含量对于控制其在工业生产中的性能具有重要意义。
测定二氧化硅表面硅羟基含量的方法有多种，常用的包括红外光谱法、拉曼光谱法、化学分析法、热重分析法等。
本文将重点介绍化学分析法和热重分析法两种测定表面硅羟基含量的方法，并对其原理、操作步骤和适用范围进行详细阐述。
一、化学分析法测定二氧化硅表面硅羟基含量化学分析法是一种常用的测定表面硅羟基含量的方法，其原理是利用化学反应将表面硅羟基转化为其他化合物，并通过化学分析手段测定反应前后的差异来计算表面硅羟基含量。
常用的化学分析法包括气相色谱法、液相色谱法和滴定法等。
下面以气相色谱法为例对化学分析法进行详细介绍。
1.气相色谱法原理气相色谱法是一种利用气相色谱仪对样品中的化合物进行分离和定量的方法。
在测定二氧化硅表面硅羟基含量时，可以先利用适当的试剂将表面硅羟基转化为气体或易挥发的化合物，然后将其送入气相色谱仪进行分析。
根据其峰面积或峰高进行定量分析。
2.气相色谱法操作步骤（1）样品制备：将待测样品加入适量的试剂，将其反应转化为气体或易挥发的化合物。
（2）样品进样：将处理后的样品溶液进样到气相色谱仪中。
（3）气相色谱分析：将样品送入气相色谱柱进行分离，并通过检测器检测化合物的峰高或峰面积。
（4）数据处理：根据标准曲线或内标法计算出样品中表面硅羟基的含量。
3.气相色谱法适用范围气相色谱法适用于对表面硅羟基进行简化处理后的样品分析，例如对表面硅羟基进行醚化或酯化处理后进行测定。
该方法操作简便，分析速度快，灵敏度高，能够准确测定表面硅羟基的含量。
二、热重分析法测定二氧化硅表面硅羟基含量热重分析法是一种利用样品在升温过程中失去质量的信息来对样品成分进行分析的方法。

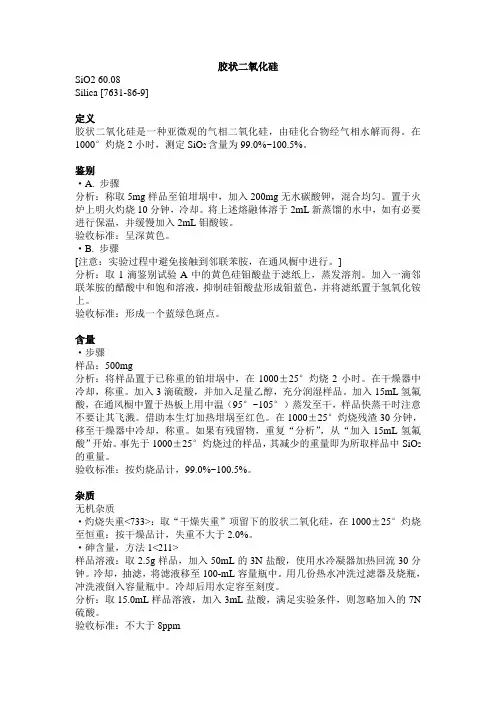

胶状二氧化硅SiO2 60.08Silica [7631-86-9]定义胶状二氧化硅是一种亚微观的气相二氧化硅，由硅化合物经气相水解而得。
在1000°灼烧2小时，测定SiO2含量为99.0%~100.5%。
鉴别²A. 步骤分析：称取5mg样品至铂坩埚中，加入200mg无水碳酸钾，混合均匀。
置于火炉上明火灼烧10分钟，冷却。
将上述熔融体溶于2mL新蒸馏的水中，如有必要进行保温，并缓慢加入2mL钼酸铵。
验收标准：呈深黄色。
²B. 步骤[注意：实验过程中避免接触到邻联苯胺，在通风橱中进行。
]分析：取1滴鉴别试验A中的黄色硅钼酸盐于滤纸上，蒸发溶剂。
加入一滴邻联苯胺的醋酸中和饱和溶液，抑制硅钼酸盐形成钼蓝色，并将滤纸置于氢氧化铵上。
验收标准：形成一个蓝绿色斑点。
含量²步骤样品：500mg分析：将样品置于已称重的铂坩埚中，在1000±25°灼烧2小时。
在干燥器中冷却，称重。
加入3滴硫酸，并加入足量乙醇，充分润湿样品。
加入15mL氢氟酸，在通风橱中置于热板上用中温（95°~105°）蒸发至干，样品快蒸干时注意不要让其飞溅。
借助本生灯加热坩埚至红色。
在1000±25°灼烧残渣30分钟，移至干燥器中冷却，称重。
如果有残留物，重复“分析”，从“加入15mL氢氟酸”开始。
事先于1000±25°灼烧过的样品，其减少的重量即为所取样品中SiO2的重量。
验收标准：按灼烧品计，99.0%~100.5%。
杂质无机杂质²灼烧失重<733>：取“干燥失重”项留下的胶状二氧化硅，在1000±25°灼烧至恒重：按干燥品计，失重不大于2.0%。
²砷含量，方法1<211>样品溶液：取2.5g样品，加入50mL的3N盐酸，使用水冷凝器加热回流30分钟。
冷却，抽滤，将滤液移至100-mL容量瓶中。
二氧化硅二氧化硅粉末SiO2又称。
在分布很广，如石英、等。
白色或无色，含铁量较高的是淡黄色。
2.2 ～2.66，1670℃（鳞）、1710℃（方石英），沸点2230℃，为3.9。
不溶于水微溶于一般的酸，但溶于氢氟酸及热浓磷酸，能和熔融碱类起作用。
用于制、、陶器、、耐火材料、、型砂、单质硅等。
中文名称：二氧化硅化学式：SiO2 相对分子质量：60.08 化学品类别：非金属氧化物是否管制：否二氧化硅简介管制信息本品不受管制，但不可带入飞机。
名称中文名称：二氧化硅中文别名：硅氧，硅土，硅石，硅酐，砂英文别名：Silicon dioxide SiO₂ ,Silicon(IV)oxide ,Silicic anhydride ,Quartz sand：14808-60-7[1]储存密封保存。
用途硅标准液。
水玻璃，硅的的制备材料。
在晶体管和集成电路中作杂质扩散的掩蔽膜和保护层，制成二氧化硅膜作集成电路器件。
玻璃工业。
AR质检信息指标值水可溶物，% ≤0.2(以Pb计)，% ≤0.005钙(Ca)，% ≤0.005铁(Fe)，% ≤0.005(Cl)，% ≤0.005硫酸盐(SO4)，% ≤0.005中不挥发物，% ≤1.0干燥失量，% ≤3.0性质物理性质[1]二氧化硅又称，式SiO₂。
中存在有结晶二氧化硅和无定形二氧化硅两种。
沙状二氧化硅结晶二氧化硅因不同，分为石英、鳞石英和方石英三种。
纯为无色晶体，大而透明棱柱状的石英叫水晶。
若含有微量杂质的水晶带有不同颜色，有、、等。
普通的砂是细小的石英晶体，有黄砂(较多的铁杂质)和白砂(杂质少、较纯净)。
二氧化硅晶体中，硅的4个价与4个氧原子形成4个，硅原子位于正四面体的中心，4个原子位于正四面体的4个顶角上，SiO₂是表示组成的最简式，仅是表示二氧化硅晶体中硅和氧的原子个数之比。
二氧化硅是原子晶体。
SiO₂中Si—O键的键能很高，、较高（熔点1723℃，沸点2230℃）。

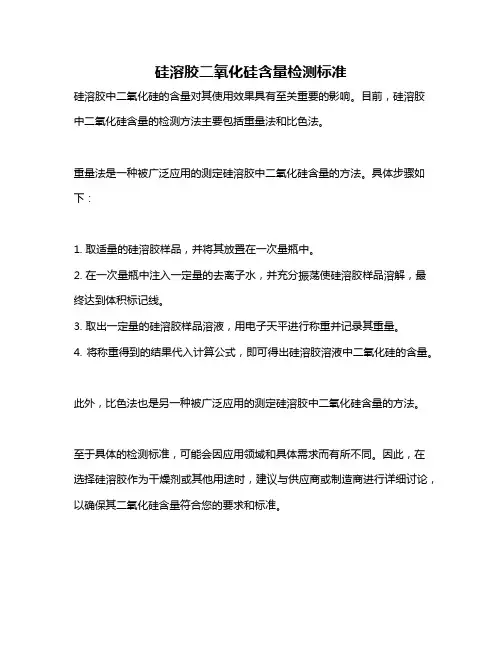

硅溶胶二氧化硅含量检测标准
硅溶胶中二氧化硅的含量对其使用效果具有至关重要的影响。
目前，硅溶胶中二氧化硅含量的检测方法主要包括重量法和比色法。
重量法是一种被广泛应用的测定硅溶胶中二氧化硅含量的方法。
具体步骤如下：
1. 取适量的硅溶胶样品，并将其放置在一次量瓶中。
2. 在一次量瓶中注入一定量的去离子水，并充分振荡使硅溶胶样品溶解，最终达到体积标记线。
3. 取出一定量的硅溶胶样品溶液，用电子天平进行称重并记录其重量。
4. 将称重得到的结果代入计算公式，即可得出硅溶胶溶液中二氧化硅的含量。
此外，比色法也是另一种被广泛应用的测定硅溶胶中二氧化硅含量的方法。
至于具体的检测标准，可能会因应用领域和具体需求而有所不同。
因此，在选择硅溶胶作为干燥剂或其他用途时，建议与供应商或制造商进行详细讨论，以确保其二氧化硅含量符合您的要求和标准。

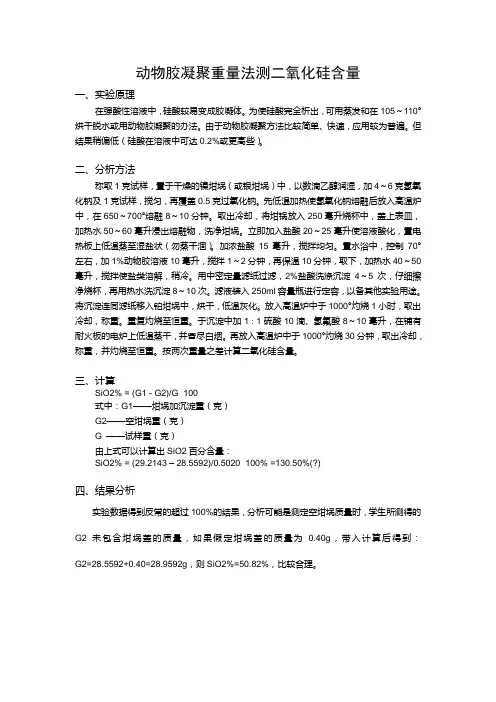

动物胶凝聚重量法测二氧化硅含量一、实验原理在强酸性溶液中，硅酸较易变成胶凝体。
为使硅酸完全析出，可用蒸发和在105～110°烘干脱水或用动物胶凝聚的办法。
由于动物胶凝聚方法比较简单、快速，应用较为普遍。
但结果稍偏低（硅酸在溶液中可达0.2%或更高些）。
二、分析方法称取1克试样，置于干燥的镍坩埚（或银坩埚）中，以数滴乙醇润湿，加4～6克氢氧化钠及1克试样，搅匀，再覆盖0.5克过氧化钠。
先低温加热使氢氧化钠熔融后放入高温炉中，在650～700°熔融8～10分钟。
取出冷却，将坩锅放入250毫升烧杯中，盖上表皿，加热水50～60毫升浸出熔融物，洗净坩埚。
立即加入盐酸20～25毫升使溶液酸化，置电热板上低温蒸至湿盐状（勿蒸干涸）。
加浓盐酸15毫升，搅拌均匀。
置水浴中，控制70°左右，加1%动物胶溶液10毫升，搅拌1～2分钟，再保温10分钟，取下，加热水40～50毫升，搅拌使盐类溶解，稍冷。
用中密定量滤纸过滤，2%盐酸洗涤沉淀4～5次，仔细擦净烧杯，再用热水洗沉淀8～10次。
滤液装入250ml容量瓶进行定容，以备其他实验用途。
将沉淀连同滤纸移入铂坩埚中，烘干，低温灰化。
放入高温炉中于1000°灼烧1小时，取出冷却，称重。
重复灼烧至恒重。
于沉淀中加1∶1硫酸10滴、氢氟酸8～10毫升，在铺有耐火板的电炉上低温蒸干，并冒尽白烟。
再放入高温炉中于1000°灼烧30分钟，取出冷却，称重，并灼烧至恒重。
按两次重量之差计算二氧化硅含量。
三、计算SiO2% = (G1 - G2)/G×100式中：G1——坩埚加沉淀重（克）G2——空坩埚重（克）G ——试样重（克）由上式可以计算出SiO2百分含量：SiO2% = (29.2143 – 28.5592)/0.5020×100% =130.50%(?)四、结果分析实验数据得到反常的超过100%的结果，分析可能是测定空坩埚质量时，学生所测得的G2未包含坩埚盖的质量，如果假定坩埚盖的质量为0.40g，带入计算后得到：G2=28.5592+0.40=28.9592g，则SiO2%=50.82%，比较合理。

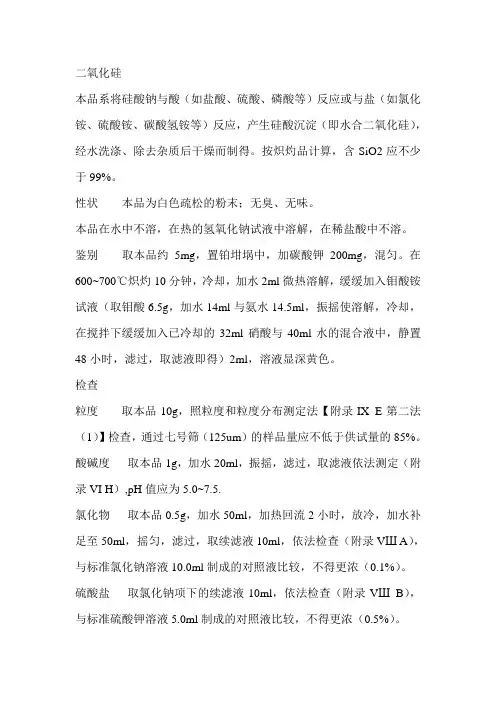

二氧化硅本品系将硅酸钠与酸（如盐酸、硫酸、磷酸等）反应或与盐（如氯化铵、硫酸铵、碳酸氢铵等）反应，产生硅酸沉淀（即水合二氧化硅），经水洗涤、除去杂质后干燥而制得。
按炽灼品计算，含SiO2应不少于99%。
性状本品为白色疏松的粉末；无臭、无味。
本品在水中不溶，在热的氢氧化钠试液中溶解，在稀盐酸中不溶。
鉴别取本品约5mg，置铂坩埚中，加碳酸钾200mg，混匀。
在600~700℃炽灼10分钟，冷却，加水2ml微热溶解，缓缓加入钼酸铵试液（取钼酸6.5g，加水14ml与氨水14.5ml，振摇使溶解，冷却，在搅拌下缓缓加入已冷却的32ml硝酸与40ml水的混合液中，静置48小时，滤过，取滤液即得）2ml，溶液显深黄色。
检查粒度取本品10g，照粒度和粒度分布测定法【附录IX E第二法（1）】检查，通过七号筛（125um）的样品量应不低于供试量的85%。
酸碱度取本品1g，加水20ml，振摇，滤过，取滤液依法测定（附录VI H）,pH值应为5.0~7.5.氯化物取本品0.5g，加水50ml，加热回流2小时，放冷，加水补足至50ml，摇匀，滤过，取续滤液10ml，依法检查（附录VШ A），与标准氯化钠溶液10.0ml制成的对照液比较，不得更浓（0.1%）。
硫酸盐取氯化钠项下的续滤液10ml，依法检查（附录VШB），与标准硫酸钾溶液5.0ml制成的对照液比较，不得更浓（0.5%）。
干燥失重取本品，在145℃干燥2小时，减失重量不得过5.0%（附录VШ L）。
炽灼失重取干燥失重项下遗留的样品1.0g，精密称定，在1000℃炽灼1小时，减失重量不得过干燥品重量的8.5%。
铁盐取本品0.2g，加水25ml，盐酸2ml与硝酸5滴，煮沸5分钟，放冷，滤过，用少量水洗涤滤器，合并滤液与洗液，加过硫酸铵50mg，加水稀释至35ml，依法检查（附录VШG），与标准铁溶液3.0ml制成的对照液比较，不得更深（0.015%）。
重金属取本品3.3g，加水40ml及盐酸5ml，缓缓加热煮沸15分钟，放冷，滤过，滤液置100ml量瓶中，用适量水洗涤滤器，洗液并入量瓶中，加水稀释至刻度，摇匀，取20ml，加酚酞指示液1滴，滴加氨试液至淡红色，加醋酸盐缓冲液（pH3.5）2ml与水适量使成25ml，依法检查（附录VШ H第一法），含重金属不得过百万分之三十。
GB/T 12149-2007 工业循环冷却水和锅炉用水中硅的测定1范围本标准规定了工业循环冷却水、锅炉用水及天然水中硅含量的测定方法本标准中分光光度法适用于工业循环冷却水中可溶性硅含量为0. 1 mg/L～5 mg/L的测定;硅酸根分析仪法适用于化学除盐水、锅炉给水、蒸汽、凝结水等锅炉用水中硅含量为0.1mg/L~50 mg/L的测定;重量法适用于工业循环冷却水及天然水中硅含量>5 mg/L的测定;氢氟酸转化分光光度法适用于天然水中全硅含量为0. 5 mg/L~5 mg/L的侧定.2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准GB/T 602化学试剂杂质测定用标准溶液的制备(GB/T 602-2002,IS0 6353-1:1982,NEQ)GB/T 6682分析实验室用水规格和试验方法(GB/T 6682-1992,neq ISO 3696:1987)3分光光度法3. 1原理硅酸根与钥酸盐反应生成硅钥黄(硅钥杂多酸)。
硅铂黄被1-氨基一2一萘酚-4-磺酸还原成硅钥蓝，用分光光度法测定。
3.2试剂和材料本方法所用试剂和水，除非另有规定，仅使用分析纯试剂和符合GB/T 6682三级水的规定。
试验中所需杂质标准溶液，在没有注明其他要求时，均按GB/T 602之规定制备。
3,2.1盐酸溶液:1+1。
3.2.2草酸溶液(H2C2O4·2H20):100 g/L3.2.3钼酸铵[(NH4 )6MO7O24·4H20]溶液:75 g/L。
3.2.4 1-氨基一2-萘酚-4-磺酸(C10H9NO4S)溶液:2. 5 g/L称取0.5g1-氨基一2-萘酚-4-磺酸，用50 ml,含有1 g亚硫酸钠的水溶解。
二氧化硅测定方法二氧化硅（SiO2）是一种广泛存在于自然界中的无机化合物。
它可以在矿石、岩石和土壤中找到，也可以作为一种常见的工业材料。
因此，准确测定二氧化硅含量对于许多领域都具有重要意义，包括地质学、材料科学、环境监测和工业过程控制等。
目前常用的二氧化硅测定方法主要包括重量法、比色法、光度法、电导法和荧光法等。
下面将对这些常用方法逐一进行介绍。
1.重量法重量法是最常用的二氧化硅测定方法之一，它基于样品中二氧化硅的固体物质在高温下转化为无水物质的原理。
一般情况下，通过加热样品，使其中的二氧化硅转化为无水硅酸盐，并通过称量样品经过加热后的质量来计算二氧化硅的含量。
2.比色法比色法是一种利用染色剂与二氧化硅反应产生显色物质，通过比色来确定二氧化硅含量的方法。
其中，常用的染色剂有钼酸盐、亚砜酸盐和钛酸盐等。
比色法操作简单、快速，适用于一般质量分析。
3.光度法光度法是一种利用二氧化硅与一些试剂反应后产生显色物质，通过测量光度从而确定二氧化硅含量的方法。
常用的试剂包括硅酸盐或硅酸酯与一些还原剂、指示剂等。
在反应后，形成显色物质的浓度与二氧化硅的含量成正比，通过光度计测量样品溶液的吸光度，并与标准曲线进行比较，从而确定二氧化硅含量。
4.电导法电导法是一种利用样品中的二氧化硅与电解质溶液中的硝酸铵反应产生硅酸铵，并通过测量电导率来确定二氧化硅含量的方法。
该方法操作简便，灵敏度较高。
5.荧光法荧光法是一种通过控制样品中的二氧化硅与荧光试剂反应产生荧光物质，进而测定二氧化硅含量的方法。
荧光试剂通常包含复杂的有机分子，能够与二氧化硅形成稳定的复合物，并产生可观测的荧光信号。
荧光法具有高灵敏度和高选择性的优点，适用于低浓度二氧化硅的测定。
在选择二氧化硅测定方法时，需要根据具体的要求和样品性质来确定适用的方法。
此外，还需要注意控制样品的处理和测量条件，以提高测定结果的准确性和可重复性。
气相二氧化硅表面硅羟基含量的测试方法注意：使用本部分的人员应熟悉常规实验室操作，本部分未涉及任何使用中的安全问题，使用者有责任建立恰当的安全和健康措施，并保证符合国家规定。
1 范围本标准规定了气相二氧化硅（俗称气相法白炭黑）表面硅羟基测试方法，包括原理、药品、试剂、仪器的相关规定。
本标准适用于气相二氧化硅表面硅羟基含量的测试，其中酸碱滴定法适用于亲水型气相二氧化硅表面硅羟基含量的测试。
反应气相色谱法适应于亲水型和疏水性气相二氧化硅表面硅羟基含量的测试。
本标准不适用于样品中含有能与格氏试剂反应的物质的气相二氧化硅表面硅羟基含量的测试。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 601-2016 化学试剂标准滴定溶液的制备GB/T 5211.3 颜料在105℃挥发物的测定GB/T 6682 分析实验室用水规格和试验方法GB/T 8170 数值修约规则与极限数值的表示和判定GB/T 9722 化学试剂气相色谱法通则3 术语和定义下列术语和定义适用于本文件。
3.1气相二氧化硅 fumed silica由卤硅烷在高温火焰中水解而生成的非晶质二氧化硅，表面含有硅羟基。
硅羟基含量是单位质量测试样品的硅羟基（Si-OH）的数量，以羟基质量与样品的质量百分数（wt%）表示。
4 原理4.1 酸碱滴定法酸碱滴定法测试原理基于二氧化硅表面的硅羟基是路易斯酸，因此可以进行离子交换反应。
通过这种离子交换机理采用酸碱滴定法可确定二氧化硅的硅羟基数量，再经计算得到二氧化硅表面硅羟基的含量。
4.2 反应气相色谱法反应气相色谱法测试原理基于格氏试剂与活性氢发生反应，释放出甲烷气，因此可以通过测定反应所产生甲烷气体的量确定气相二氧化硅表面硅羟基的数量。
反应产生的甲烷气的量与气相二氧化硅表面硅羟基含量成正比，采用气相色谱法，根据甲烷气色谱峰的面积，可以定量出反应产生的甲烷气的质量，从而计算出硅羟基的含量。
1mol二氧化硅晶体中硅氧键数目在化学中，硅(Si)是一种广泛存在于大自然中的元素，其最常见的化合物之一是二氧化硅(SiO2)，也称为石英。
二氧化硅是一种晶体，其中硅原子和氧原子通过硅氧键进行化学结合。
那么，1mol二氧化硅晶体中硅氧键的数目是多少呢？下面我们来一步步阐述。
Step 1：计算化学摩尔质量首先要弄清楚的是，化学计算中所使用的单位是摩尔。
因此，我们需要计算出1mol二氧化硅晶体中所含有的质量。
二氧化硅的分子式为SiO2，其化学摩尔质量可通过计算得到，即化学摩尔质量 = 分子量 x 摩尔量其中，分子量是指分子中所有原子的相对原子质量之和。
对于二氧化硅来说，其分子量可通过硅(Si)和氧(O)的原子质量加和而来，即分子量(SiO2) = 28.09 + 15.999 x 2 = 60.08 g/mol摩尔量则是指相应物质的1摩尔所包含的量或数量，因此1mol二氧化硅的化学摩尔质量为60.08 g.Step 2：计算晶体中硅和氧的摩尔数对于1mol的二氧化硅晶体来说，其中含有1mol的Si和2mol的O。
这是因为每个硅原子通过硅氧键与两个氧原子化学结合。
因此，我们可以通过摩尔比例得出Si和O的摩尔数，即摩尔数(Si) = 1mol x (1mol SiO2/1mol) = 1mol摩尔数(O) = 2mol x (1mol SiO2/1mol) = 2molStep 3：计算硅氧键数目接下来就可以计算出1mol二氧化硅晶体中硅氧键的数目了。
由于每个硅原子与两个氧原子形成了硅氧键，因此1mol的Si存在着2mol的硅氧键。
因此，1mol二氧化硅晶体中硅氧键的数目为2mol x 6.022 x 10^23/mol = 1.2044 x 10^24。
综上所述，1mol二氧化硅晶体中硅氧键的数目为1.2044 x10^24。
这一结果说明，二氧化硅晶体中硅氧键的数目相当庞大，这也是其在化学上具有多种应用的原因之一。
硅钼黄分光光度法测定酸浸液中高浓度胶体二氧化硅含量硅钼黄分光光度法是一种常用的化学分析方法，主要用于测定物质中的硅、磷等元素。
在工业生产中，胶体二氧化硅是一种常见的物质，其含量的测定对于生产过程的控制和质量的保证具有重要意义。
本文将介绍使用硅钼黄分光光度法测定酸浸液中高浓度胶体二氧化硅含量的方法和步骤。
一、实验原理硅钼黄法是一种测定硅含量的化学分析方法，通过硫酸和硫代硫酸钠与硅产生化学反应，在硅存在的条件下生成蓝色的硅钼酸盐，然后根据其吸光度来测定硅的含量。
对于高浓度的胶体二氧化硅溶液，需要将样品进行稀释后再进行测定。
硅钼黄分光光度法是一种比较精确和快速的测定方法，被广泛应用于工业生产和科研领域。
二、实验步骤1. 样品制备取一定量的酸浸液样品，加入适量的稀释液，将样品溶液进行充分混合均匀。
稀释液的选取需要根据样品的浓度来确定，一般情况下可以选择含有一定浓度的硫酸溶液作为稀释液。
2. 样品处理将制备好的样品溶液进行过滤，去除其中的杂质和固体颗粒，得到无固体杂质的稀释后的样品溶液。
3. 样品测定将经过处理的样品溶液置于分光光度计中，设置好检测参数和波长，然后进行测定。
根据硅钼黄的光度特性，可以得到样品中硅的含量。
需要注意的是，在进行测定前需校准分光光度计，确保测定的准确性。
4. 结果计算根据测得的吸光度值和标准曲线，计算出样品中硅的含量。
如果样品的浓度超出标准曲线的线性范围，需要进行稀释后重新测定。
三、实验注意事项1. 在进行样品制备和处理时，需严格控制操作条件，避免样品受到污染和杂质的干扰。
2. 实验中需使用高纯度的试剂和溶剂，以防止其中的杂质对实验结果产生影响。
3. 在样品测定过程中，需严格执行检测参数和操作规程，确保测定结果的准确性和可靠性。
4. 实验室应做好实验废液的处理工作，保护环境和个人安全。
四、实验结果分析通过硅钼黄分光光度法测定酸浸液中高浓度胶体二氧化硅含量的实验结果，可以得到样品中二氧化硅的含量。
硅的主要成分嘿，朋友们！今天咱来聊聊这硅的主要成分呀。
硅，这玩意儿可太重要啦！就好比咱生活中的盐一样，看似普通，实则不可或缺。
你想想看，要是没有硅，那咱们的电子设备还不得抓瞎呀！硅的主要成分里有一种叫二氧化硅的。
这二氧化硅就像是一个默默奉献的老黄牛，到处都有它的身影。
咱平常看到的沙子，嘿，那里面就有大量的二氧化硅呢！你说神奇不神奇？就那么一粒粒的沙子，谁能想到它们和那些高科技玩意儿有着密切的联系呢。
还有啊，玻璃！那透亮的玻璃，也是二氧化硅的杰作。
你说这二氧化硅厉害不厉害？能把自己变成那么多种有用的东西。
再来说说硅单质。
这可是个宝贝呀！它是制造芯片的重要材料呢。
咱现在每天都离不开的手机、电脑，里面的芯片可都有硅单质的功劳。
没有它，这些智能设备怎么能那么厉害，让我们的生活变得这么丰富多彩呢？你说这硅的主要成分是不是很牛？就像一个神奇的魔法师，能变出各种各样的好东西来。
咱生活中的好多地方都有它们的影子呢。
硅的主要成分在建筑领域也有大用处呢！比如说水泥呀，里面也有二氧化硅的参与。
那高楼大厦能稳稳地矗立在那里，二氧化硅可出了不少力呢！还有那些陶瓷制品，漂亮吧？那也有硅的主要成分的功劳呀。
它们让陶瓷变得坚固又美观。
咱再想想，要是没有硅的主要成分，那我们的世界得变成啥样呀？那肯定会缺少很多便利和乐趣呀！所以说呀，可别小看了这硅的主要成分，它们可真是低调的大功臣呢！反正我是觉得硅的主要成分特别重要，特别神奇。
你们难道不这么认为吗？它们就像是隐藏在幕后的英雄，默默为我们的生活添砖加瓦。
咱得好好珍惜它们，感谢它们给我们带来的一切呀！。
硅分子量
硅是一种非金属元素，在化学中通常以符号Si表示。
硅是地壳中含量
最丰富的元素之一，占地壳质量的27.7%。
硅可以通过制备硅石或石英等矿物来制备出来。
硅的分子量是什么？
硅的分子量是28.09g/mol。
硅的分子量是由硅原子（Si）组成，每个
硅原子的相对原子质量为28.09。
硅的分子结构是什么？
硅的分子结构非常简单，由一个硅原子（Si）组成。
硅原子在化学结
构上拥有4个价电子，因此它可以结合4个其他化学元素或化合物形
成配合物。
硅的物理性质
硅是一种灰色，有光泽的半金属，无法导电。
硅的硬度非常高，是自
然界中仅次于钻石和莫氏石的第三种最硬矿物。
硅比钢铁轻，比铝重。
硅的化学性质
硅除了对氢氧化钾有很强的反应性外，安稳性很高。
它也无法容易地
和其他元素化合物反应。
硅和氧气结合可以形成二氧化硅，其化学式
为SiO2。
二氧化硅是一种常见的化合物，被广泛用于工业和建筑领域。
硅在生活中的应用
由于硅的物理性质和化学性质的特殊性质，它可以广泛用于各种领域。
硅是计算机芯片制造的主要材料，它是半导体材料的主要成分。
硅也
被用于制造太阳能电池板、光学器件、微电子线路板和电子设备。
总之，硅是一种非常有用的元素，其分子量为28.09g/mol。
硅在生活
中的运用非常广泛，其化学和物理特性的独特性质，使其坚韧、耐用，广泛应用于制造业和建筑领域。
二氧化硅中硅的含量
摘要：
1.硅与二氧化硅的摩尔比为1:1
2.硅含量换算成二氧化硅含量的方法
3.二氧化硅含量的测定方法
4.硅肥有效硅含量的计算
5.总结
正文：
硅是一种化学元素，其化学符号为Si，原子量为28。
二氧化硅（SiO2）是一种含硅的化合物，其分子量为60。
在这两种化合物中，硅与二氧化硅的摩尔比为1:1，这意味着硅的含量与二氧化硅的含量是相等的。
当我们需要将硅的含量换算成二氧化硅的含量时，可以使用以下公式进行计算：二氧化硅含量= 硅含量×（60/28）。
例如，如果硅的含量为100%，则二氧化硅的含量也为100%。
同样地，如果硅的含量为50%，则二氧化硅的含量也为50%。
测定二氧化硅含量的方法通常涉及使用专业的痕量分析研究院或大学进行分析。
由于二氧化硅在水中的溶解度非常低，因此通常需要将样品进行离心干燥，然后使用氢氟酸等强酸进行分解，最后通过称量残留物的质量来计算二氧化硅的含量。
在农业领域，硅肥的有效硅含量可以通过以下公式进行计算：有效硅含量= 硅含量×（1/2）。
这是因为在硅肥中，每1 份硅能提供2 份有效硅。
例如，如果硅肥中硅的含量为50%，则有效硅含量为25%。
总之，硅与二氧化硅的摩尔比为1:1，这使得我们可以通过简单的计算将硅的含量换算成二氧化硅的含量。
同时，通过对样品进行离心干燥和强酸分解，我们可以准确地测定二氧化硅的含量。
