施工电梯与楼层防护门联锁装置介绍简易版

施工升降机基础知识及安全装置图文解析施工升降机的基础知识什么是施工升降机？定义：施工升降机又叫施工电梯、室外电梯，人货电梯，是建筑中经常使用的载人载货施工机械，主要用于高层建筑的内外装修、桥梁、烟筒等建筑的施工。

施工升降机的型号标识例如“SC200/200”的意思就是：以齿轮齿条为传动方式的普通施工升降机，每个吊笼额定载重为2000Kg。

施工升降机的结构简述施工升降机是由基础、钢结构、驱动装置、安全装置和电气系统五大部分组成。

施工升降机安全保护装置一、缓冲装置作用：缓冲弹簧装在与基础架连接的弹簧座上，以便当吊笼发生坠落事故时，减轻吊笼的冲击，同时保证吊笼和配重下降着地时成柔性接触，减缓吊笼和配重着地时的冲击。

标准做法：每个吊笼对应的底架上有两个或三个圆锥卷弹簧或四个圆柱螺旋弹簧。

二、电气安全开关1、电气联锁限位开关作用：行程开关又称限位开关，用于控制机械设备的行程及限位保护，是根据运动部件的行程位置而切换电路的电器。

原理：一组常开，一组常闭。

检查方法：开门断电。

2、极限开关作用：切断主电源。

原理：连杆上下拨动均可切断电源，上下限位失效后，一端作用在标准节上的限位碰铁，切断电源。

是一种急停开关，不能自动复位。

检查标准：上下拨动断电停止运转。

三、机械联锁装置作用：机械联锁装置要配合电气安全开关使用，其作用是在各个门未关闭或关闭不严时，电气安全开关将不能闭合，吊笼不能启动工作；吊笼运行中，一旦门被打开，吊笼的控制电路也将被切断，吊笼停止运行。

1、外围栏安全门机械连锁装置外围栏安全门机械锁钩外围栏安全门电气联锁开关标准做法：正常情况下，施工升降机围栏门要设置有机械锁钩、电气联锁限位开关。

检查方法：1.观察围栏门是否有机械锁钩，若无机械锁钩则该安全装置缺失。

2.施工升降机运行中打开围栏门，若围栏门能开启则机械锁钩失效，若开启时吊笼无法停止运转则机械锁钩、电气联锁限位开关均失效。

2、吊笼门机械联锁开关吊笼门外部机械锁钩吊笼门内部双开门机械锁钩吊笼门电气联锁限位开关标准做法：正常情况下，施工升降机吊笼门要设置有机械锁钩、电气联锁限位开关。

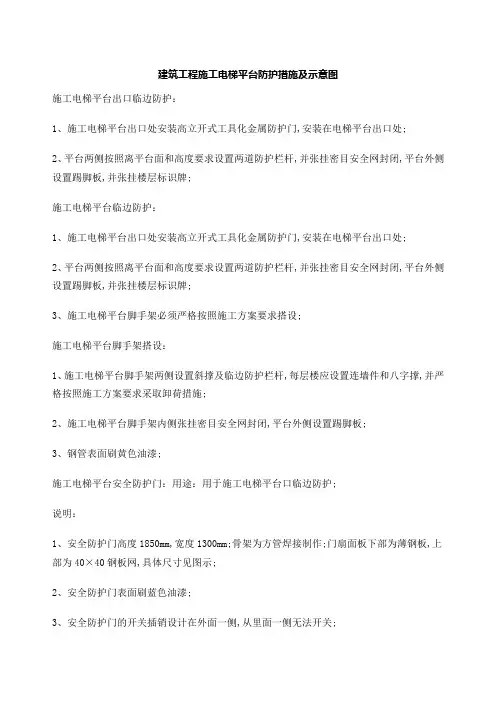

建筑工程施工电梯平台防护措施及示意图
施工电梯平台出口临边防护：
1、施工电梯平台出口处安装高立开式工具化金属防护门,安装在电梯平台出口处;
2、平台两侧按照离平台面和高度要求设置两道防护栏杆,并张挂密目安全网封闭,平台外侧设置踢脚板,并张挂楼层标识牌;
施工电梯平台临边防护：
1、施工电梯平台出口处安装高立开式工具化金属防护门,安装在电梯平台出口处;
2、平台两侧按照离平台面和高度要求设置两道防护栏杆,并张挂密目安全网封闭,平台外侧设置踢脚板,并张挂楼层标识牌;
3、施工电梯平台脚手架必须严格按照施工方案要求搭设;
施工电梯平台脚手架搭设：
1、施工电梯平台脚手架两侧设置斜撑及临边防护栏杆,每层楼应设置连墙件和八字撑,并严格按照施工方案要求采取卸荷措施;
2、施工电梯平台脚手架内侧张挂密目安全网封闭,平台外侧设置踢脚板;
3、钢管表面刷黄色油漆;

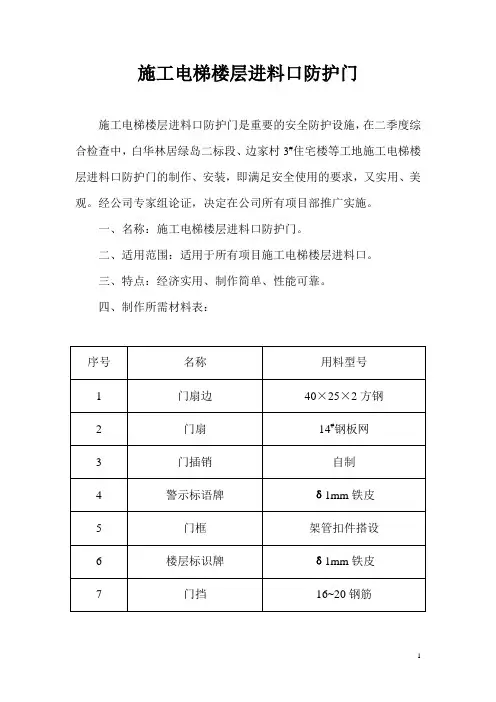

施工电梯平台安全防护门：用途：用于施工电梯平台口临边防护;
说明：
1、安全防护门高度1850mm,宽度1300mm;骨架为方管焊接制作;门扇面板下部为薄钢板,上部为40×40钢板网,具体尺寸见图示;
2、安全防护门表面刷蓝色油漆;
3、安全防护门的开关插销设计在外面一侧,从里面一侧无法开关;
4、安全防护门应定期进行维护,损坏的及时维修;。

施工电梯安全防护门
在施工电梯的安全防护门设计中需要考虑以下几点：
1. 设计门的高度和宽度。

安全防护门应能够完全覆盖电梯井口，确保在施工期间不会有人员或物体掉落或滑落到电梯井内。

2. 选择合适的材料。

防护门的材料应具备足够的强度和耐久性，能够承受施工现场可能遇到的各种力量，如风力、重物撞击等。

3. 添加适当的安全装置。

安全防护门应配备可靠的闭合装置，确保门在关闭时能够牢固锁住，防止门因外力影响而打开。

4. 考虑开启方式和控制系统。

安全防护门的开启方式应方便施工人员进出，同时要考虑到防止未授权人员进入电梯井的需求。

控制系统需要能够迅速响应操作指令，确保门的开关具有高效性和可靠性。

5. 安装警示标识。

在安全防护门上应设置明确的警示标识，提醒人员注意施工现场的危险性，防止误操作或无意中接触到电梯。

6. 定期维护和检查。

安全防护门需要定期进行维护和检查，确保其正常运行和安全使用。

以上是在施工电梯安全防护门设计中需要考虑的一些要点，以确保施工现场的安全和人员的身体健康。

电梯的安全保护装置介绍电梯作为现代城市交通的重要组成部分，为人们的出行提供了便利。

然而，电梯事故的发生仍然是一种严重威胁人们安全的事件。

为了保证乘坐电梯的安全性，电梯配备了一系列的安全保护装置。

本文将对电梯的安全保护装置进行介绍，详细阐述其功能及作用。

1. 电梯门安全装置电梯门作为乘客进入和离开电梯的通道，其安全性至关重要。

电梯门安全装置包括门锁、门锁传感器等。

门锁的作用是确保电梯在运行时门不会意外打开，与此同时，门锁传感器可以感知乘客是否进入电梯，并确保门在关闭过程中不会夹住人或物。

2. 电梯上下限开关电梯上下限开关是一种非常重要的安全装置。

它通过感知电梯运行到极限位置时的信号，以确保电梯的平稳运行，避免超过其可承受范围而造成意外事故。

一旦电梯达到极限位置，开关将触发停车装置，停止电梯的上升或下降。

3. 电梯电气安全装置电梯电气安全装置用于控制电梯的电气系统，以保证其正常运行。

其中包括继电器、电路保护器、限流器、电流互锁等。

继电器的作用是控制电梯的各个功能，例如开关门、运行和停止等。

电路保护器主要用于检测电路故障，防止发生电气火灾。

限流器用于限制电梯的运行电流，在电动机过载时自动切断电源。

而电流互锁则用于监测电梯的电气系统是否正常，可以在异常情况下停止电梯运行，保障乘客的安全。

4. 电梯紧急停车装置电梯紧急停车装置是一种在紧急情况下保护乘客安全的重要装置。

它通常由紧急停车按钮和安全绳组成。

一旦乘客发现电梯出现故障、异常情况或意外事件，只需按下紧急停车按钮，电梯就会迅速停止运行，保证乘客的生命安全。

同时，安全绳的作用是当电梯发生故障时，可以防止电梯自由下坠，保障乘客的生命财产安全。

5. 电梯接触缺失保护装置电梯接触缺失保护装置主要用于防止电梯在运行过程中因接触传感器失效而发生事故。

通过监测电梯的运行状态和传感器的正常工作，一旦发现接触缺失，装置会及时停止电梯的运行并发出警报，避免潜在的安全隐患。

施工电梯安全防护（一）施工升降机基础及周边区域的安全防护1.施工升降机地基、基础应满足使用说明书的要求，基础做法要严格按照说明书要求施工，其承载力必须满足说明书要求。

2.在施工升降机基础周边水平距离5m以内，不得开挖井沟，不得堆放易燃易爆物品及其他杂物。

3.接地装置采用钢管、角铁成等腰三角形打入地下2.5m,通过基础钢筋与地脚螺栓良好连接到底架上，再通过底架与标准节连接，确保接地电阻不大于4Ω。

4.基础设置方案按照混凝土表面与地面关系分为3种，地面上、相平、低于地面。

不管采用哪种方案，必须保障基础不得积水。

底架缓冲弹簧要安装牢固，且要保持清洁，注意防锈蚀。

5.地面防护围栏必须使用厂家定型产品，高度不低于1.8m，围栏强度刚度要满足要求，与吊笼间隙要满足说明书要求。

地面防护围栏门机电联锁装置必须有效。

6、当地面施工升降机基础下方有施工作业区时，应加设防对重等物料坠落伤人的地面安全防护区；无作业区时则设置安全防护隔离栏杆，防止人员进入打击区域造成意外。

（二）施工升降机地面通道与入口的安全防护1.当建筑物超过2层时，施工升降机地面通道上方应搭设防护棚。

当建筑物高度超过24m时，应设置双层防护棚。

2.地面通道防护棚采用φ48钢管搭设，或采用定型方钢制作；双层防护采用50mm 厚木板或等强度的其他材料制作，必须满铺，可在中间做防雨处理。

防护棚尺寸根据建筑物尺寸与施工需要实际计算确定。

地面通道防护棚出入口参考示意图地面通道防坠防护棚参考示意图3.地面通道防护棚顶层设置防护栏杆，两道水平杆，栏杆刷警示油漆，除入口处外其余三面满挂密目安全网；两侧应设置八字撑，并满挂密目安全网,所有水平杆端伸出立杆外侧100mm；进口两侧应搭设钢管立柱，在入口处张挂安全警示标志牌和安全宣传标语。

地面通道及入口防护棚参考实例图（三）施工升降机层站平台的安全防护1.施工升降机应单独搭设架体，与主体施工同时搭设层站平台，与外脚手架完全分开，平台脚手架两侧应设置之字斜撑，每层平台两侧均应设置2道防护栏杆，高1200mm，底部设置200mm高18mm厚木胶合板挡脚板。

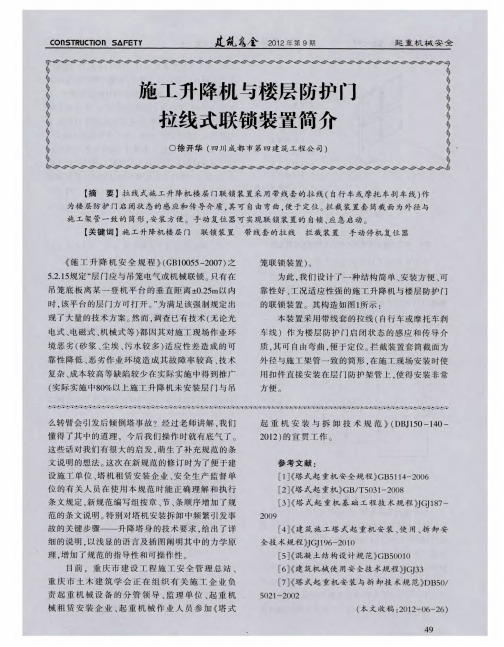

施工电梯与楼层防护门联锁装置介绍施工电梯是一个在建筑施工现场中必不可少的工具，它给建筑工人提供快速、方便的上下楼的方式。

然而，由于施工电梯的特殊性质，它需要一定的安全保障措施，以避免发生意外事故。

其中，电梯与楼层防护门联锁装置就是一种被广泛应用于施工电梯上的安全装置。

什么是电梯联锁装置？电梯联锁装置是一种安全装置，它的作用是当电梯门未关闭或者未达到所规定位置时，防护门是不能开启的。

这样可以有效降低因为客户错误操作带来的危险，同时可以减少施工现场的危险因素。

联锁装置通常采用可靠的机械和电气控制方式，能够超越人类本能的反应，实现电梯和安全防护门的自动化控制。

施工电梯的特殊性质施工电梯的特殊性质是指在建造高层目标建筑时使用的电梯。

受到施工现场环境的限制，通常没有精细设备来控制电梯的运行和安全。

此外，设备运行环境复杂，如施工电梯的安装和拆除不断进行，设备运行时还要承受大大小小的物料、工具等物体的碰撞和摩擦。

由于施工电梯经常被移动安装，因此联锁装置必须经过应力测试和防水防尘测试等多重测试，以确保其在极端环境下的正常运行和安全性。

施工电梯与楼层防护门联锁装置的工作原理施工电梯与楼层防护门联锁装置主要通过电气控制和机械控制两种方式实现联锁。

而联锁装置的具体工作原理是：•当电梯门打开到指定位置时，门控制器输出下降信号，使安全门落下；•当安全门降到指定位置时，门控制器输出锁定信号，锁定保险丝；•当电梯门关闭时，LCK信号被解锁，控制电气再次通电；•限位开关检测电梯门是否匹配，如果匹配，继续开门，否则保险机构解锁，门控制器控制电气通电，安全门上升。

联锁时，机电转换实现信号传输，保证了安全控制图形化。

施工电梯与楼层防护门联锁装置的优势施工电梯与楼层防护门联锁装置具有许多优势，包括:1.能避免人为错误操作，达到安全联锁的作用。

2.在节约能源和成本的同时，还能确保在工人使用电梯时能快速、方便、安全地到达各个楼层。

联锁装置采用质量优良、性能稳定的机械和电气元件，可靠且耐用。

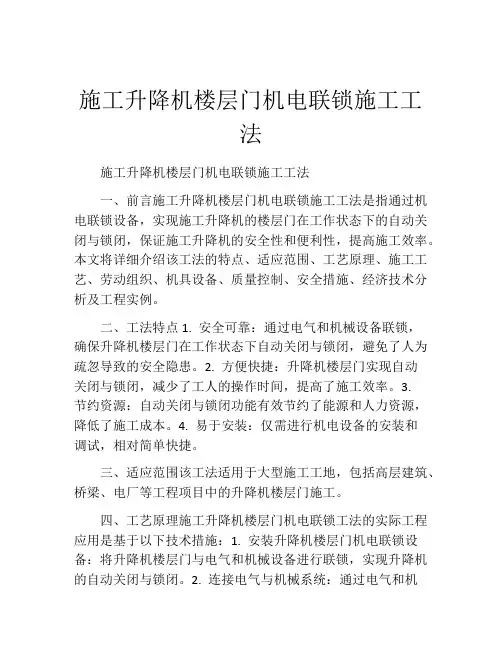

施工升降机楼层门机电联锁施工工法施工升降机楼层门机电联锁施工工法一、前言施工升降机楼层门机电联锁施工工法是指通过机电联锁设备，实现施工升降机的楼层门在工作状态下的自动关闭与锁闭，保证施工升降机的安全性和便利性，提高施工效率。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析及工程实例。

二、工法特点1. 安全可靠：通过电气和机械设备联锁，确保升降机楼层门在工作状态下自动关闭与锁闭，避免了人为疏忽导致的安全隐患。

2. 方便快捷：升降机楼层门实现自动关闭与锁闭，减少了工人的操作时间，提高了施工效率。

3.节约资源：自动关闭与锁闭功能有效节约了能源和人力资源，降低了施工成本。

4. 易于安装：仅需进行机电设备的安装和调试，相对简单快捷。

三、适应范围该工法适用于大型施工工地，包括高层建筑、桥梁、电厂等工程项目中的升降机楼层门施工。

四、工艺原理施工升降机楼层门机电联锁工法的实际工程应用是基于以下技术措施：1. 安装升降机楼层门机电联锁设备：将升降机楼层门与电气和机械设备进行联锁，实现升降机的自动关闭与锁闭。

2. 连接电气与机械系统：通过电气和机械系统的连接，实现升降机楼层门的自动关闭与锁闭功能。

3. 调试与测试：对安装完成的设备进行调试和测试，确保系统正常运行。

五、施工工艺 1. 设计与准备：根据施工图纸和工程要求，制定升降机楼层门的机电联锁施工方案，并准备相关材料和设备。

2. 安装机电联锁设备：安装升降机楼层门机电联锁设备，并进行电气和机械系统的连接。

3. 调试与测试：对机电联锁设备进行调试和测试，确保系统正常运行。

4. 完善设备：根据实际情况，对安装的设备进行改进和完善，提高工作效率和安全性。

5. 运行与监测：对升降机楼层门的运行进行监测和记录，保证设备的稳定工作。

六、劳动组织1. 施工人员安排：根据工程进度和工艺要求，合理安排施工人员，确保施工顺利进行。

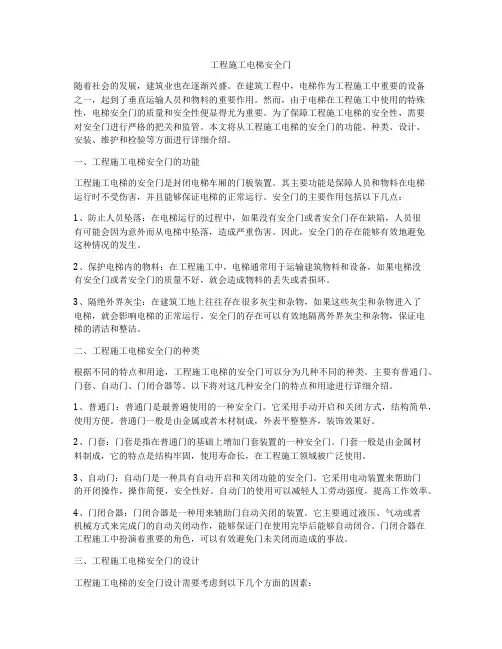

工程施工电梯安全门随着社会的发展，建筑业也在逐渐兴盛。

在建筑工程中，电梯作为工程施工中重要的设备之一，起到了垂直运输人员和物料的重要作用。

然而，由于电梯在工程施工中使用的特殊性，电梯安全门的质量和安全性便显得尤为重要。

为了保障工程施工电梯的安全性，需要对安全门进行严格的把关和监管。

本文将从工程施工电梯的安全门的功能、种类、设计、安装、维护和检验等方面进行详细介绍。

一、工程施工电梯安全门的功能工程施工电梯的安全门是封闭电梯车厢的门板装置。

其主要功能是保障人员和物料在电梯运行时不受伤害，并且能够保证电梯的正常运行。

安全门的主要作用包括以下几点：1、防止人员坠落：在电梯运行的过程中，如果没有安全门或者安全门存在缺陷，人员很有可能会因为意外而从电梯中坠落，造成严重伤害。

因此，安全门的存在能够有效地避免这种情况的发生。

2、保护电梯内的物料：在工程施工中，电梯通常用于运输建筑物料和设备，如果电梯没有安全门或者安全门的质量不好，就会造成物料的丢失或者损坏。

3、隔绝外界灰尘：在建筑工地上往往存在很多灰尘和杂物，如果这些灰尘和杂物进入了电梯，就会影响电梯的正常运行。

安全门的存在可以有效地隔离外界灰尘和杂物，保证电梯的清洁和整洁。

二、工程施工电梯安全门的种类根据不同的特点和用途，工程施工电梯的安全门可以分为几种不同的种类。

主要有普通门、门套、自动门、门闭合器等。

以下将对这几种安全门的特点和用途进行详细介绍。

1、普通门：普通门是最普遍使用的一种安全门。

它采用手动开启和关闭方式，结构简单，使用方便。

普通门一般是由金属或者木材制成，外表平整整齐，装饰效果好。

2、门套：门套是指在普通门的基础上增加门套装置的一种安全门。

门套一般是由金属材料制成，它的特点是结构牢固，使用寿命长，在工程施工领域被广泛使用。

3、自动门：自动门是一种具有自动开启和关闭功能的安全门。

它采用电动装置来帮助门的开闭操作，操作简便，安全性好。

自动门的使用可以减轻人工劳动强度，提高工作效率。

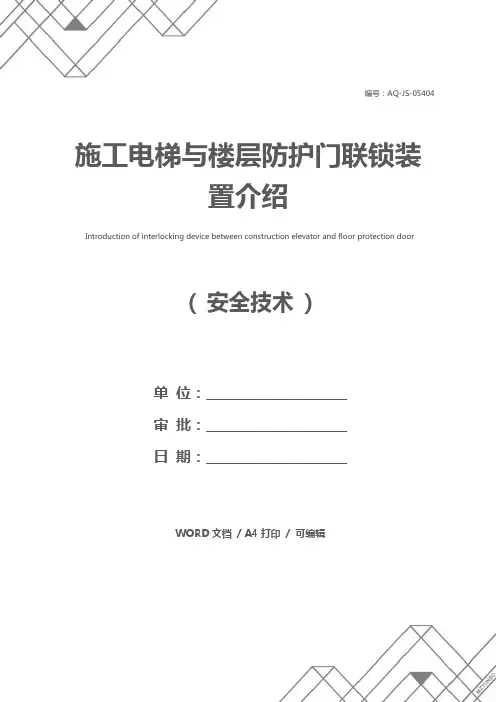

编号：AQ-JS-05404( 安全技术)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑施工电梯与楼层防护门联锁装置介绍Introduction of interlocking device between construction elevator and floor protection door施工电梯与楼层防护门联锁装置介绍使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。

施工电梯又称施工升降机，它是高层建筑施工中重要的垂直运输设备。

由于它客货混装，在露天条件下作业，工作环境恶劣，不确定因素较多，因此，它也是建筑施工现场重大的危险源之一。

历年来，现场施工电梯的安全事故屡屡发生，其中因楼层防护门缺陷造成的事故占有相当比例。

我们通过对同类事故的综合分析发现，事故的原因主要有以下两个方面：一是楼层防护门未随手关闭。

楼层防护门采用全栅栏式结构，很难控制或保证电梯轿箱在非停靠状态下始终处于关闭位置，因为它随时可能被待乘人员打开。

简单的解决办法是将每个楼层的防护门上锁，由电梯司机直接控制，电梯轿箱到达后开启上人。

但是这种方法比较繁琐，如果电梯司机怕麻烦或处于停靠频繁的作业高峰阶段，往往很难长期坚持，可操作性较差。

正因为如此，楼层防护门不关或者在轿箱未到达时被提前打开，造成从楼层口坠落的事故在建筑施工现场时有发生，困扰建筑施工安全生产的突出问题之一。

二是停靠电梯的楼层防护门高度偏低，不足以确保安全。

按照《建筑施工高处作业安全技术规范》（JGJ80-91）规定，楼层防护门的制作高度达到1.2m即符合安全要求。

而现场的实际情况则是，楼层安全门处于这个高度时，等候电梯的人员往往会不由自主地从防护门的上部探头观望，如果不注意观察，正在运行的电梯轿箱经过该楼层时，就会造成挤伤事故。
