接地线使用登记表

编号：编号：Q/GXD 205.43--2010 现场接地线装拆记录表工作票编号：电力线路分组工作派工单1、小组在共用号工作票的情况下按此派工单工作。

2、小组负责人(签名)：__ ___________3、小组人员:________ ，共________ 人(包括小组负责人)。

4、小组工作内容和工作地点：5、除工作票已列安全措施外，小组还应采取的其他安全措施及注意事项：6、工作票工作负责人(签名)：___ __ _ 小组负责人(签名)：年月日时分7、工作结束时间：年月日时分小组负责人(签名)：工作票工作负责人(签名)：8、备注：线路工作安全技术交底单电力线路应急工作单编号：1、工作负责人（监护人）：工作人员：，共人。

2、工作任务：3、计划工作时间：自年月日时分至年月日时分4、应采取的安全措施：5、保留的带电线路或带电设备：6、应注意的安全事项：7、工作许可许可时间：年月日时分许可人：8、工作终结工作已结束，现场安全措施已全部拆除，人员已全部撤离，工作单终结。

终结时间：年月日时分许可人：9、备注：电力线路工作任务单（不使用工作票的线路工作填用此单）编号：2、工作负责人（监护人）：工作人员：，共人。

2、工作任务：3、计划工作时间：自年月日时分至年月日时分4、应采取的安全措施：5、应注意的安全事项：6、危险点分析与控制：7、签发人：会签人：8、开始工作时间：年月日时分工作结束时间：年月日时分9、备注：。

接地线使用登记本填写说明
1.接地线编号：填写所要装设的接地线编号；例如：35kV #1接地线。

2.悬挂位置：填写所要装设的接地线悬挂位置；例如：35kV 301开关线路侧装设35kV #1接地线一组。

3.安装时间：填写接地线装设时间。

4.拆除时间：填写接地线拆除时间。

5.安装负责人：填写装设接地线的运维人员名字。

6.拆除负责人：填写拆除接地线的运维人员名字。

7.装设图示：要求画出装设接地线所在间隔及间隔内断路器、隔离开关的编号；并用红笔画出带电部位，
用蓝笔画出不带电部位。

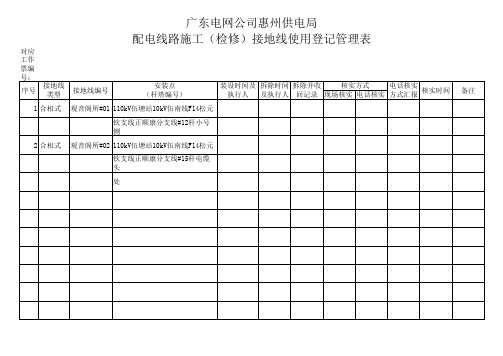

接地线使用登记记录
光伏电站
年月
接地线使用登记本。

表B.0.11 导线、地线(含OPGW)展放施工检查及评级记录表(线线1)填写说明:1、以一个放线段为一个统计评级单元，表格上部“杆塔号”栏应与放线段桩号对应，并逐基填写。

如一张表格无法填写，可分几张填写。

表格下部检查结果栏填写该放线段内的检查结果情况，如一个放线段分几张表格填写，每张表格均应填写同样的检查结果情况，不得遗漏。

按记录表中图示将各类管及补修情况填入记录表/OPGW/避雷线，线别填左、右。

2、若两地线中有一根地线为OPGW光缆，该记录表只填写分流地线的内容，不填写OPGW光缆的内容。

分流地线应与其所在位置相对应，统一填写在“地线”栏中“左”或“右”栏。

3、“导地线规格”栏填写“符合设计要求”。

4、“损伤补修处理”栏中的损伤补修处理指导、地线损伤后采取补修管补修等处理（不含开断压接处理），检查结果栏分别填写该放线段内损伤补修处理档数、该放线段总档数。

若无损伤补修处理，“处理档数”栏内填写“0”。

5、“损伤压接处理”栏中的损伤压接处理指导、地线损伤后采取开断压接处理，检查结果栏分别填写该放线段内开断压接处理档数、该放线段总档数。

若无开断压接处理，“处理档数”栏内填写“0”。

6、“同一档内接续管与补修管数量”栏填写“符合优良级标准”。

7、“各连接管与线夹、间隔棒间距”栏填写“符合优良级标准”。

8、“导地线外包装质量”栏填写“无任何损伤导地线之处”。

9、（导线标号图例根据实际情况绘制，四、六或八分裂，四分裂导线标号依照500kV线号。

）10、（耐张管表示方法：大号侧箭头向大号，居左，小号侧箭头向小号，居右）表B.0.12 导线、地线直线液压管施工检查及评级记录(线线2)施工单位检查结果所有施工检查项目经检查均满足质量验收优良级标准。

项目专业质量检查员：×××（手签）项目专业技术负责人：×××（手签）年月日监理单位验收结论经现场核查，施工质量优良。
