详解IGBT系统[图文]IGBT，中文名字为绝缘栅双极型晶体管，它是由MOSFET（输入级）和PNP晶体管（输出级）复合而成的一种器件，既有MOSFET 器件驱动功率小和开关速度快的特点（控制和响应），又有双极型器件饱和压降低而容量大的特点（功率级较为耐用），频率特性介于MOSFET与功率晶体管之间，可正常工作于几十kHz频率范围内。
理想等效电路与实际等效电路如图所示：IGBT 的静态特性一般用不到，暂时不用考虑，重点考虑动态特性（开关特性）。
动态特性的简易过程可从下面的表格和图形中获取：IGBT的开通过程IGBT 在开通过程中，分为几段时间1.与MOSFET类似的开通过程，也是分为三段的充电时间2.只是在漏源DS电压下降过程后期，PNP晶体管由放大区至饱和过程中增加了一段延迟时间。
在上面的表格中，定义了了：开通时间Ton，上升时间Tr和Tr.i 除了这两个时间以外，还有一个时间为开通延迟时间td.on:td.on=Ton-Tr.iIGBT在关断过程IGBT在关断过程中，漏极电流的波形变为两段。
第一段是按照MOS管关断的特性的第二段是在MOSFET关断后，PNP晶体管上存储的电荷难以迅速释放，造成漏极电流较长的尾部时间。
在上面的表格中，定义了了：关断时间Toff，下降时间Tf和Tf.i 除了表格中以外，还定义trv为DS端电压的上升时间和关断延迟时间td（off）。
漏极电流的下降时间Tf由图中的t（f1）和t（f2）两段组成，而总的关断时间可以称为toff=td（off）+trv十t（f），td（off）+trv之和又称为存储时间。
从下面图中可看出详细的栅极电流和栅极电压，CE电流和CE电压的关系：从另外一张图中细看MOS管与IGBT管栅极特性可能更有一个清楚的概念：开启过程关断过程尝试去计算IGBT的开启过程，主要是时间和门电阻的散热情况。
C.GE 栅极-发射极电容C.CE 集电极-发射极电容C.GC 门级-集电极电容（米勒电容）Cies = CGE + CGC 输入电容Cres = CGC 反向电容Coes = CGC + CCE 输出电容根据充电的详细过程，可以下图所示的过程进行分析对应的电流可简单用下图所示：第1阶段：栅级电流对电容CGE进行充电，栅射电压VGE上升到开启阈值电压VGE（th）。
igbt标准IGBT（Insulated Gate Bipolar Transistor）是一种半导体功率开关器件，具有结构简单、性能稳定、耐压能力强等特点，被广泛应用于电力电子领域。
IGBT标准是指IGBT器件的相关标准规范，包括其性能参数、测试方法、质量要求等内容。
本文将对IGBT标准进行详细介绍，以便读者更全面地了解IGBT器件的相关知识。
首先，IGBT标准主要包括以下几个方面，性能参数、测试方法、质量要求和标志标识。
性能参数是衡量IGBT器件性能优劣的重要指标，包括导通压降、关断压降、最大耐压、最大电流等。
测试方法是指对IGBT器件性能参数进行测试的具体方法和步骤，确保测试结果准确可靠。
质量要求是指IGBT器件在生产和使用过程中应符合的质量标准，包括外观质量、封装质量、可靠性要求等。
标志标识是指IGBT器件在生产和销售过程中应标注的相关标志和标识，以便用户正确选择和使用。
其次，IGBT标准的制定和实施对于推动IGBT器件的技术进步和产业发展具有重要意义。
通过制定统一的标准规范，可以促进不同厂家生产的IGBT器件在性能参数、质量要求和标志标识等方面达到一致，提高产品的可比性和可替代性。
同时，标准的实施可以规范市场秩序，保护用户利益，提高产品的质量和可靠性，推动整个行业向更高水平发展。
再次，IGBT标准的制定需要充分考虑IGBT器件的实际应用需求和技术发展趋势。
随着电力电子技术的不断发展，IGBT器件在各个领域的应用越来越广泛，对性能参数、质量要求和标志标识等方面的要求也越来越高。
因此，在制定IGBT标准时，需要充分调研市场需求，倾听用户意见，结合最新的技术发展趋势，确保标准规范符合实际应用需求，具有可操作性和前瞻性。
最后，IGBT标准的制定和实施需要各方共同参与和配合。
作为IGBT器件的生产厂家，应加强内部管理，提高产品质量，确保符合标准要求。
作为IGBT器件的用户，应加强对标准的学习和应用，提高对产品质量的监督和检测能力。
IGBT是什么？作者：海飞乐技术时间：2017-04-13 16:00IGBT是什么？IGBT全称为绝缘栅双极型晶体管(Insulated Gate Bipolar Transistor)，所以它是一个有MOS Gate的BJT晶体管，可以简单理解为IGBT是MOSFET和BJT的组合体。
MOSFET主要是单一载流子(多子)导电，而BJT是两种载流子导电，所以BJT的驱动电流会比MOSFET 大，但是MOSFET的控制级栅极是靠场效应反型来控制的，没有额外的控制端功率损耗。
所以IGBT就是利用了MOSFET和BJT的优点组合起来的，兼有MOSFET的栅极电压控制晶体管(高输入阻抗)，又利用了BJT的双载流子达到大电流(低导通压降)的目的 (Voltage-Controlled Bipolar Device)。
从而达到驱动功率小、饱和压降低的完美要求，广泛应用于600V以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。
图1IGBT实物图左图IGBT模块，右图IGBT管IGBT有什么用？绝缘栅双极晶体管（IGBT）是高压开关家族中最为年轻的一位。
由一个15V高阻抗电压源即可便利的控制电流流通器件从而可达到用较低的控制功率来控制高电流。
IGBT就是一个开关，非通即断，如何控制他的通还是断，就是靠的是栅源极的电压，当栅源极加+12V（大于6V，一般取12V到15V）时IGBT导通，栅源极不加电压或者是加负压时，IGBT关断，加负压就是为了可靠关断。
IGBT没有放大电压的功能，导通时可以看做导线，断开时当做开路。
IGBT有三个端子，分别是G，D，S，在G和S两端加上电压后，内部的电子发生转移（半导体材料的特点，这也是为什么用半导体材料做电力电子开关的原因），本来是正离子和负离子一一对应，半导体材料呈中性，但是加上电压后，电子在电压的作用下，累积到一边，形成了一层导电沟道，因为电子是可以导电的，变成了导体。
IGBT本文内容包括IGBT的简介，工作原理，失效问题和保护问题分析。
一．简介IGBT是一种新型的电力半导体器件。
现已成为电力电子领域的新一代主流产品。
它是一种具有MOS输入、双极输出功能的MOS、双极相结合的器件。
结构上，它是由成千上万个重复单元（即元胞）组成，采用大规模集成电术和功率器件技术制造的一种大功率集成器件。
IGBT具有其它功率器件不全具备的高压、大电流、高速三大特点。
它既具有MOSFET的输入阻抗高、控制功率小、驱动电路简单、开关速度高的优点，又具有双极功率晶体管的电流密度大、饱和压降低、电流处理能力强的优点。
它是电力电子领域非常理想的开关器件。
【1】二．工作原理IGBT的结构绝缘栅双极晶体管是一种新型电力半导体器件，它集成MOS栅极控制与双极电导调制以获得高的输入阻抗和低得通态电阻，是目前最理想的功率开关器件。
其基本结构有横向型和纵向型两类，对于高压MOS器件，电流横向流动结构的出现早于电流纵向流动结构，但是其单位面积的最大电流较小，导通电阻较大，因而横向型MOS器件难以实现大功率化。
不过，横向器件便于和其它电路相集成，而且它不需要用高阻外延材料，因而其应用也具有一定的广泛性。
IGBT结构上类似于MOSFET，其不同点是IGBT是在N沟道MOSFET的漏极上增加了一个p+基板，形成PN结J，，栅极与源极则完全与MOSFET相似。
由于IGBT 是在N沟道MOSFET的N十基板上加一层P+基板，形成了四层结构，由PNP一NPN 晶体管构成IGBT。
但是NPN晶体管和发射极由于铝电极短路，设计尽量使NPN 晶体管不起作用。
所以可以认为IGBT是将N沟道MOSFET作为入极、PNP晶体作为输出的单向达林顿管。
在NPT-IGBT中:因为背发射极电流中的电子流成分很大，器件关断时，基区存储的大量电子可以通过背发射区而很快清除掉，空穴可以迅速地流向P阱，所以开关时间短，拖尾电流小，开关损耗小。
IGBT基本参数详解IGBT（Insulated Gate Bipolar Transistor）是绝缘栅双极型晶体管，是一种低开关损耗的高功率半导体开关设备，广泛应用于发电机、变电站、驱动电机等高功率电器中。
IGBT基本参数是选择IGBT的重要基础，本文将详细解释IGBT的基本参数。
1. 标记符号解释在讲解IGBT基本参数之前，首先了解一些标记符号的意义是非常重要的。
以下是常见的标记符号解释：•VCEO：开关管封装存放温度的最大值•VCE：集电极 / 引出极 / 集电极接地之间的最大电压•IC：集电极电流•Tj：晶体管结温度•Tstg：存储温度范围•VGE：栅极与发射极电压•IGT：栅极驱动电流•VCC：IGBT的电源电压•ISC：短路电流•tSC：短路恢复时间•tF：关断时间•tR：开启时间2. 关键参数解释接下来将分别讲解IGBT的一些关键参数。
2.1 集电极-发射极最大电压（VCE max）集电极-发射极最大电压是指可以承受的最大反向电压。
当集电极接地时，此参数也称为最大集电极电压。
切记不要超过规定的最大值，否则会引起永久性损坏。
2.2 集电极-发射极饱和电压（VCE sat）集电极-发射极饱和电压是指晶体管开启状态下的最大电压降。
此参数是晶体管开启状态中非常重要的参数，可以用于计算电流过载保护电路的选型。
2.3 集电极电流（IC max）集电极电流是指开启状态下晶体管允许传输的最大电流。
晶体管当前通过的电流不应大于此值，否则晶体管将受到损坏。
2.4 晶体管结温（Tj）晶体管结温是指晶体管内部的结温度。
此参数影响晶体管的寿命和可靠性，需要在设计应用电路时考虑。
2.5 栅极-发射极的阈值电压（Vth）栅极-发射极的阈值电压是指当晶体管允许传输的最小电压。
超过此电压将导致晶体管开启。
2.6 栅极驱动电流（IGT）栅极驱动电流是指栅极的驱动电流。
在实践中，IGBT的公称电流应为最低驱动电流的2-4倍。
通俗易懂讲解IGBT的工作原理和作用IGBT（Insulated Gate Bipolar Transistor）即绝缘栅双极晶体管，是一种常用的功率半导体器件，具有高电压、高电流和高开关速度的特点。
它广泛应用于交流调速、电源逆变、电机驱动等领域，具有重要的作用。
本文将通俗易懂地介绍IGBT的工作原理和作用。
一、IGBT的工作原理IGBT是由N沟道型MOS（Metal Oxide Semiconductor）场效应晶体管与PNP型双极晶体管组成。
它结合了MOSFET和双极晶体管的优点，在导通时具有较低的导通压降，而在关断时具有较高的击穿电压。
其工作原理如下：1. 导通状态：在IGBT导通状态下，当控制电压Ugs大于门极阈值电压Uth时，N沟道型MOSFET处于导通状态，形成通道，电流可以从集电极到源极流动。
由于N沟道型MOSFET的导通电阻较小，因此导通时的压降很小。
2. 关断状态：当控制电压Ugs小于门极阈值电压Uth时，N沟道型MOSFET无通道，不导电，IGBT进入关断状态。
此时，通过控制电压Uce（集电-发射极电压）可以实现IGBT的关断。
由于PNP型双极晶体管的存在，即使在较高的Uce下，IGBT也能承受较高的电压。
IGBT的工作原理可以用一个自锁开关的例子来解释。
N沟道型MOSFET相当于自锁开关的门锁，控制门锁的状态可以实现导通和关断；PNP型双极晶体管相当于自锁开关的钥匙，即使是在关断状态下，只要插入钥匙（提供较高的Uce），开关仍然可以打开。
二、IGBT的作用IGBT作为一种高性能的功率开关器件，其作用主要体现在以下几个方面：1. 电流调节：IGBT能够调节高电压和高电流，广泛应用于交流调速和电源逆变等领域。
在交流调速中，IGBT可以根据输入信号的变化，控制电机的转速和输出功率。
2. 电源逆变：IGBT可实现DC/AC逆变，将直流电源转换为交流信号，用于交流电源转换、逆变焊机等领域。
IGBT工作原理一、概述IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极晶体管）是一种高性能功率开关器件，结合了MOSFET的高输入阻抗和BJT的低导通压降特性。
本文将详细介绍IGBT的工作原理及其相关参数。
二、IGBT结构IGBT由四个区域组成：N+区（源极）、P区（基极）、N区（漏极）和P+区（栅极）。
其中，N+区和P+区为电极区，N区和P区为导电区。
三、工作原理1. 导通状态：当栅极电压高于阈值电压时，栅极与基极之间形成正向偏置，P 区中的空穴和N区中的电子被注入，形成导电通道，使得N+区和P+区之间形成低阻抗通路，IGBT处于导通状态。
2. 关断状态：当栅极电压低于阈值电压时，栅极与基极之间形成反向偏置，P 区中的空穴和N区中的电子被吸引回原区域，导电通道被截断，IGBT处于关断状态。
四、关键参数1. 阈值电压（Vth）：栅极电压高于该值时，IGBT开始导通。
2. 饱和电压（Vce(sat)）：在导通状态下，漏极与源极之间的电压降。
3. 最大漏极电流（ID(max)）：IGBT能够承受的最大漏极电流。
4. 开关速度：IGBT的开关速度取决于栅极电压的变化率，即栅极电流的上升和下降速度。
五、应用领域IGBT广泛应用于工业控制、电力电子、交通运输等领域。
例如：1. 变频器：IGBT作为变频器的主要开关元件，用于控制电机的转速和输出功率。
2. 逆变器：IGBT用于将直流电能转换为交流电能，广泛应用于太阳能发电、风能发电等领域。
3. 电力传输与配电系统：IGBT用于电力变压器的控制、电网的稳定性控制等。
4. 电动汽车：IGBT作为电动汽车的主要功率开关器件，用于控制电机的启停和输出功率。
六、IGBT的优势和挑战1. 优势：- 高开关速度：IGBT具有快速开关速度，适用于高频率开关应用。
- 低导通压降：IGBT的导通压降较低，能够降低功率损耗。
- 高耐压能力：IGBT具有较高的耐压能力，可以承受较高的电压。

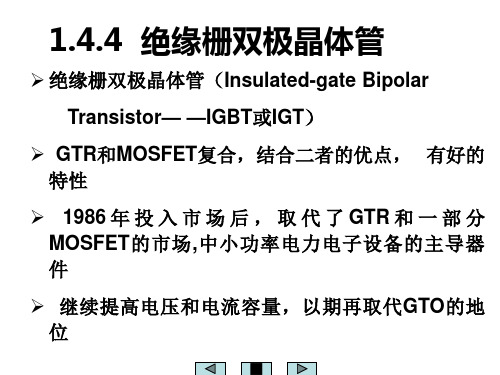

IGBT基础知识汇总1. IGBT是什么？IGBT，绝缘栅双极型晶体管，是由（BJT）双极型三极管和绝缘栅型场效应管（MOS）组成的复合全控型电压驱动式功率半导体器件, 兼有（MOSFET）金氧半场效晶体管的高输入阻抗和电力晶体管（GTR）的低导通压降两方面的优点。
GTR饱和压降低，载流密度大，但驱动电流较大；（因为Vbe=0.7V,而Ic可以很大（跟PN结材料和厚度有关））MOSFET驱动功率很小，开关速度快，但导通压降大，载流密度小。
（因为MOS管有Rds，如果Ids比较大，就会导致Vds 很大）IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低。
非常适合应用于直流电压为600V及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。
IGBT最主要的作用就是把高压直流变为交流，以及变频。
（所以用在电动车上比较多）2. IGBT的工作原理忽略复杂的半导体物理推导过程，下面是简化后的工作原理。
IGBT有N沟道型和P沟道型两种，主流的N沟道IGBT的电路图符号及其等效电路如下：所以整个过程就很简单：当栅极G为高电平时，NMOS导通，所以PNP的CE也导通，电流从CE流过。
当栅极G为低电平时，NMOS截止，所以PNP的CE截止，没有电流流过。
IGBT与MOSFET不同，内部没有寄生的反向二极管，因此在实际使用中(感性负载)需要搭配适当的快恢复二极管。
3. IGBT的优缺点优点：1、具有更高的电压和电流处理能力。
2、极高的输入阻抗。
3、可以使用非常低的电压切换非常高的电流。
4、电压控制装置，即它没有输入电流和低输入损耗。
5、栅极驱动电路简单且便宜，降低了栅极驱动的要求6、通过施加正电压可以很容易地打开它，通过施加零电压或稍微负电压可以很容易地关闭它。
7、具有非常低的导通电阻。
8、具有高电流密度，使其能够具有更小的芯片尺寸。
9、具有比 BJT 和 MOS 管更高的功率增益。
10、具有比 BJT 更高的开关速度。
igbt模块
IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型晶体管，是由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。
GTR饱和压降低，载流密度大，但驱动电流较大;MOSFET 驱动功率很小，开关速度快，但导通压降大，载流密度小。
IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低。
非常适合应用于直流电压为600V及以上的变流系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。
图1所示为一个N 沟道增强型绝缘栅双极晶体管结构， N+ 区称为源区，附于其上的电极称为源极。
N+ 区称为漏区。
器件的控制区为栅区，附于其上的电极称为栅极。
沟道在紧靠栅区边界形成。
在漏、源之间的P 型区（包括P+ 和P 一区）（沟道在该区域形成），称为亚沟道区（ Subchannel region ）。
而在漏区另一侧的P+ 区称为漏注入区（ Drain injector ），它是IGBT 特有的功能区，与漏区和亚沟道区一起形成PNP 双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。
附于漏注入区上的电极称为漏极。
IGBT 的开关作用是通过加正向栅极电压形成沟道，给PNP 晶体管提供基极电流，使IGBT 导通。
反之，加反向门极电压消除沟道，切断基极电流，使IGBT 关断。
IGBT 的驱动方法和MOSFET 基本相同，只需控制输入极N一沟道MOSFET ，所以具有高输入阻抗特性。
当MOSFET 的沟道形成后，从P+ 基极注入到N 一层的空穴（少子），对N 一层进行电导调制，减小N 一层的电阻，使IGBT 在高电压时，也具有低的通态电压。
IGBT模块的选择
IGBT模块的电压规格与所使用装置的输入电源即试电电源电压紧密相关。
其相互关系见下表。
使用中当IGBT模块集电极电流增大时，所产生的额定损耗亦变大。
同时，开关损耗增大，使原件发热加剧，因此，选用IGBT 模块时额定电流应大于负载电流。
特别是用作高频开关时，由于开关损耗增大，发热加剧，选用时应该降等使用。
使用中的注意事项
由于IGBT模块为MOSFET结构，IGBT的栅极通过一层氧化膜与发射极实现电隔离。
由于此氧化膜很薄，其击穿电压一般达到20～30V。
因此因静电而导致栅极击穿是IGBT失效的常见原因之一。
因此使用中要注意以下几点：
在使用模块时，尽量不要用手触摸驱动端子部分，当必须要触摸模块端子时，要先将人体或衣服上的静电用大电阻接地进行放电后，再触摸；在
用导电材料连接模块驱动端子时，在配线未接好之前请先不要接上模块；尽量在底板良好接地的情况下操作。
在应用中有时虽然保证了栅极驱动电压没有超过栅极最大额定电压，但栅极连线的寄生电感和栅极与集电极间的电容耦合，也会产生使氧化层损坏的振荡电压。
为此，通常采用双绞线来传送驱动信号，以减少寄生电感。
在栅极连线中串联小电阻也可以抑制振荡电压。
此外，在栅极—发射极间开路时，若在集电极与发射极间加上电压，则随着集电极电位的变化，由于集电极有漏电流流过，栅极电位升高，集电极则有电流流过。
这时，如果集电极与发射极间存在高电压，则有可能使IGBT发热及至损坏。
在使用IGBT的场合，当栅极回路不正常或栅极回路损坏时(栅极处于开路状态)，若在主回路上加上电压，则IGBT就会损坏，为防止此类故障，应在栅极与发射极之间串接一只10KΩ左右的电阻。
在安装或更换IGBT模块时，应十分重视IGBT模块与散热片的接触面状态和拧紧程度。
为了减少接触热阻，最好在散热器与IGBT模块间涂抹导热硅脂。
一般散热片底部安装有散热风扇，当散热风扇损坏中散热片散热不良时将导致IGBT模块发热，而发生故障。
因此对散热风扇应定期进行检查，一般在散热片上靠近IGBT模块的地方安装有温度感应器，当温度过高时将报警或停止IGBT模块工作。
保管时的注意事项
一般保存IGBT模块的场所，应保持常温常湿状态，不应偏离太大。
常温的规定为5～35℃ ，常湿的规定在45～75％左右。
在冬天特别干燥的地区，需用加湿机加湿; 尽量远离有腐蚀性气体或灰尘较多的场合；在温度发生急剧变化的场所IGBT模块表面可能有结露水的现象，因此IGBT模块应放在温度变化较小的地方；保管时，须注意不要在IGBT模块上堆放重物；装IGBT模块的容器，应选用不带静电的容器。
IGBT模块由于具有多种优良的特性，使它得到了快速的发展和普及，已应用到电力电子的各方各面。
因此熟悉IGBT模块性能，了解选择及使用时的注意事项对实际中的应用是十分必要的。
编辑本段发展历史
1979年，MOS栅功率开关器件作为IGBT概念的先驱即已被介绍到世间。
这种器件表现为一个类晶闸管的结构（P-N-P-N四层组成），其特点是通过强碱湿法刻蚀工艺形成了V形槽栅。
80年代初期，用于功率MOSFET制造技术的DMOS（双扩散形成的金属-氧化物-半导体）工艺被采用到IGBT中来。
[2]在那个时候，硅芯片的结构是一种较厚的NPT（非穿通）型设计。
后来，通过采用PT（穿通）型结构
的方法得到了在参数折衷方面的一个显著改进，这是随着硅片上外延的技术进步，以及采用对应给定阻断电压所设计的n+缓冲层而进展的[3]。
几年当中，这种在采用PT设计的外延片上制备的DMOS平面栅结构，其设计规则从5微米先进到3微米。
90年代中期，沟槽栅结构又返回到一种新概念的IGBT，它是采用从大规模集成（LSI）工艺借鉴来的硅干法刻蚀技术实现的新刻蚀工艺，但仍然是穿通（PT）型芯片结构。
[4]在这种沟槽结构中，实现了在通态电压和关断时间之间折衷的更重要的改进。
硅芯片的重直结构也得到了急剧的转变，先是采用非穿通（NPT）结构，继而变化成弱穿通（LPT）结构，这就使安全工作区（SOA）得到同表面栅结构演变类似的改善。
这次从穿通（PT）型技术先进到非穿通（NPT）型技术，是最基本的，也是很重大的概念变化。
这就是：穿通（PT）技术会有比较高的载流子注入系数，而由于它要求对少数载流子寿命进行控制致使其输运效率变坏。
另一方面，非穿通（NPT）技术则是基于不对少子寿命进行杀伤而有很好的输运效率，不过其载流子注入系数却比较低。
进而言之，非穿通（NPT）技术又被软穿通（LPT）技术所代替，它类似于某些人所谓的“软穿通”（SPT）或“电场截止”（FS）型技术，这使得“成本—性能”的综合效果得到进一步改善。
1996年，CSTBT（载流子储存的沟槽栅双极晶体管）使第5代IGBT模块得以实现[6]，它采用了弱穿通（LPT）芯片结构，又采用了更先进的宽元胞间距的设计。
目前，包括一种“反向阻断型”（逆阻型）功能或一种“反向导通型”（逆导型）功能的IGBT器件的新概念正在进行研究，以求得进一步优化。
IGBT功率模块采用IC驱动，各种驱动保护电路，高性能IGBT芯片，新型封装技术，从复合功率模块PIM发展到智能功率模块IPM、电力电子积木PEBB、电力模块IPEM。
PIM向高压大电流发展，其产品水平为1200—1800A/1800—3300V，IPM除用于变频调速外，600A/2000V的IPM已用于电力机车VVVF逆变器。
平面低电感封装技术是大电流IGBT模块为有源器件的PEBB，用于舰艇上的导弹发射装置。
IPEM采用共烧瓷片多芯片模块技术组装PEBB，大大降低电路接线电感，提高系统效率，现已开发成功第二代IPEM，其中所有的无源元件以埋层方式掩埋在衬底中。
智能化、模块化成为IGBT发展热点。
现在,大电流高电压的IGBT已模块化,它的驱动电路除上面介绍的由分立元件构成之外,现在已制造出集成化的IGBT专用驱动电路.其性能更好,整机的可靠性更高及体积更小。
