真空系统操作SOP1 目的建立真空系统使用的标准操作规程。
规范其操作。
2 适用范围适用于车间真空系统的操作。
3 职责3.1操作人员严格按此操作法要求进行操作。
3.2设备管理人员负责监督检查操作人员是否按此操作法的要求规范操作和指导。
3.3生产负责人抽查本操作法的执行情况。
4 内容4.1设备开启前的准备工作。
4.1.1打开冷冻水进水阀，检查冷冻水是否畅通。
4.1.2齿轮箱内的润滑油的油位须在油窗直径的1/2高度，润滑油尽量采用粘度为46的机械油。
4.2开机启动4.2.1确保泵的旋转方向正确，从电机风扇端看是逆时针方向旋转，首次运行应该采用点动方式查看电机旋向。
在检查电机旋向时务必打开泵入口进气阀。
4.2.2打开进气阀，泵持续运行20-30min。
此时，检查泵的各项运行参数有无异常，比如震动、油温、泵温、冷却水排出温度、噪声、电机电流等是否有异常。
一般如果有异常都是由于泵的润滑不当或安装不当造成的。
4.2.3如果泵在正常负荷下运行有异常，应该立即停机，通知设备管理人员解决问题后才可以重新启动泵。
4.2.4泵的进气温度不得过高于50℃，排气口最高温度150℃,泵体不得超过60℃，油箱最高温度70℃，吸气端轴承最高温度80℃。
4.2.5泵的冷却水进出口温差应小于7℃为宜。
4.3停机流程4.3.1断开电机电源前关闭进气口的主阀。
4.3.2如果被抽气体含有腐蚀性或危害性，停机前应对泵腔进行吹扫。
通常是通入惰性气体持续吹扫30min。
4.3.3停止冷却水供给关闭阀门。
4.3.4打开积液器排污阀排污。
4.4注意事项4.4.1运转中严禁调试保养设备。
4.4.2发现异常现象，应立即报告班长并通知设备管理人员，设备管理人员采取相应措施或停机检查。

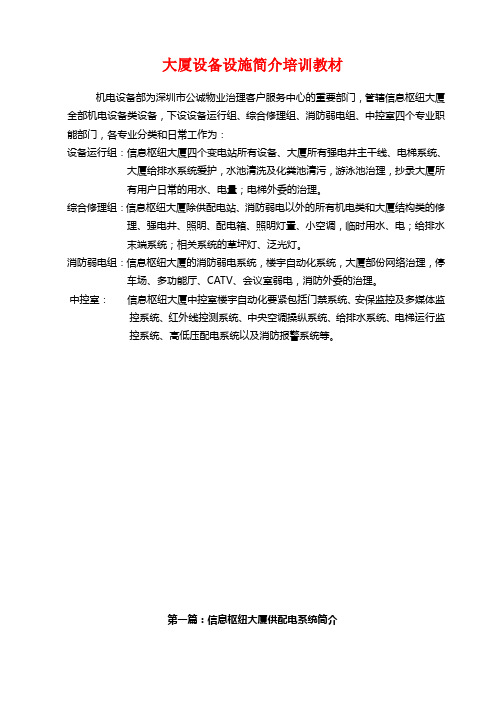

大厦设备设施简介培训教材机电设备部为深圳市公诚物业治理客户服务中心的重要部门，管辖信息枢纽大厦全部机电设备类设备，下设设备运行组、综合修理组、消防弱电组、中控室四个专业职能部门，各专业分类和日常工作为：设备运行组：信息枢纽大厦四个变电站所有设备、大厦所有强电井主干线、电梯系统、大厦给排水系统爱护，水池清洗及化粪池清污，游泳池治理，抄录大厦所有用户日常的用水、电量；电梯外委的治理。
