电气控制技术模拟试卷(附答案)

电气控制PLC考试题（附参考答案）一、单选题（共50题，每题1分，共50分）1、主电路一般画在辅助电路的______,复杂的系统则分图绘制。

A、左侧或上面B、右侧C、左侧D、上面正确答案：A2、变频器与电动机之间一般____接入接触器。

A、未知B、不允许C、允许D、不限正确答案：B3、热继电器的常闭触点一般用于______。

A、主电路中B、照明电路中C、控制电路中D、电源电路中正确答案：C4、自锁触点可以————。

A、点动B、正反转C、时间及电控D、保持接触器线圈通电正确答案：D5、异步电动机的全压直接启动时，启动电流可达到额定电流的______倍。

A、4-7B、20C、1D、30正确答案：A6、--380V的线路，其负载计算电流为120A，尖峰电流为400A，应选择—__型的自动空气开关。

A、C: DW 10-200／3B、C: DW 10-400／3C、C: DW 10-600／3D、C: DW 10-800／3正确答案：C7、接触器励磁线圈____接于电路中。

A、都可以B、串联C、串并联D、并联正确答案：B8、______是熔断器在额定电压下所能断开的最大短路电流。

A、整定电流B、额定电流C、极限分断电流D、工作电流正确答案：C9、数控机床交流主轴驱动系统有_____和数字式2种型式。

A、电流B、模拟C、变频D、电压正确答案：B10、热继电器是一种____保护电器。

A、过流B、过载C、断路D、接地正确答案：B11、数控机床进给伺服系统的负载不大，加工精度不高时，可采用____控制。

A、全闭环B、半闭环C、开环D、以上3种均可正确答案：C12、在数控机床的强电电路中加入热继电器的作用，主要有什么作用A、断电保护B、漏电保护C、过载保护D、失电保护正确答案：C13、下列哪个不属于保护类电器______A、熔断器B、按钮开关C、热继电器D、过电流继电器正确答案：B14、改变三相异步电动机转向的方法是____A、改变电源电压B、改变电源频率C、改变定子绕组中电流的相序D、改变输入电流正确答案：C15、行程开关在控制线路中可作。

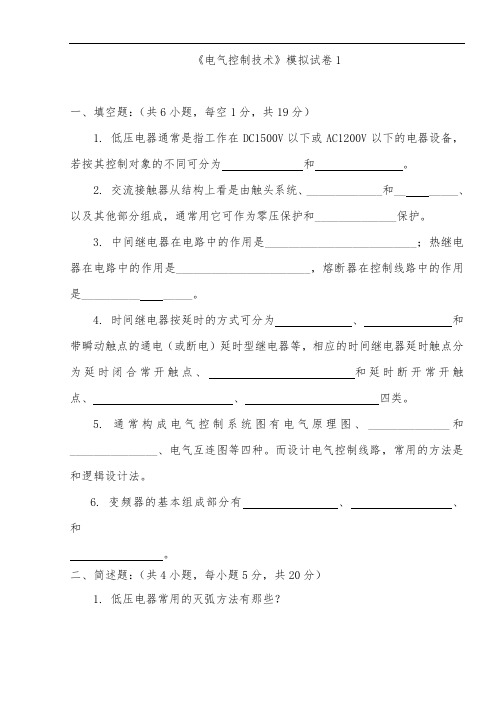

《电气控制技术》模拟试卷1一、填空题：（共6小题，每空1分，共19分）1. 低压电器通常是指工作在DC1500V以下或AC1200V以下的电器设备，若按其控制对象的不同可分为和。

2. 交流接触器从结构上看是由触头系统、_____________和__ _____、以及其他部分组成，通常用它可作为零压保护和______________保护。

3. 中间继电器在电路中的作用是__________________________；热继电器在电路中的作用是_______________________，熔断器在控制线路中的作用是__________ _____。

4. 时间继电器按延时的方式可分为、和带瞬动触点的通电（或断电）延时型继电器等，相应的时间继电器延时触点分为延时闭合常开触点、和延时断开常开触点、、四类。

5. 通常构成电气控制系统图有电气原理图、______________和_______________、电气互连图等四种。

而设计电气控制线路，常用的方法是和逻辑设计法。

6. 变频器的基本组成部分有、、和。

二、简述题：（共4小题，每小题5分，共20分）1. 低压电器常用的灭弧方法有那些？2. 两个110V的交流接触器同时动作时，能否将其两个线圈串联接到220V 电路上?为什么？3. 叙述“自锁”、“互锁”电路的定义。

4. 机床设备控制电路常用哪些的保护措施？三、（满分13分）试分析图1所示普通车床CA6140控制线路的工作原理，请分别从主电路、控制电路、辅助电路阐述。

图1四、（满分13分）分析图2所示继电接触式控制线路实现对三相异步电动机的点动、长动控制的错误之处，标出错误位置，并改正之。

（要求控制线路均要有短路、过载保护。

）L1L2L3FRKMQSKA图2五、（满分15分）试用经验设计法设计某机床的工作台自动往返的控制线路。

要求画出主电路、控制电路的原理图。

六、（满分20分）试设计两台三相异步电动机的顺序起停的控制线路。

《电气控制技术》试题库及答案一、名词解释：（每题5分）1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：自动控制系统中用于发送控制指令的电器。

3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：一种触头延时接通或断开的控制电器。

5、电气原理图电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；辅助电路是小电流通过电路15、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：是利用电流的热效应原理来工作的保护电器。

18、交流继电器：吸引线圈电流为交流的继电器。

19、全压起动：在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

20、电压：电路两端的电位差21、触头触头亦称触点，是电磁式电器的执行元件，起接通和分断电路的作用。

电气控制技术复习题+参考答案一、单选题（共87题，每题1分，共87分）1.变压器主要组成部分是（）A、铁芯与绕组B、定子与转子C、铁芯与定子D、绕组与转子正确答案：A2.电动机的主要组成部分是（）。

A、定子和转子B、定子绕组和铁芯C、转子绕组和铁芯D、绕组和铁芯正确答案：A3.变压器不可以变换交流电的（）A、电压大小B、不确定C、频率D、电流大小正确答案：C4.行程开关的电气字母符号为()A、QSB、SQC、SBD、QF正确答案：B5.我国变压器的额定频率规定为（）A、60HzB、100HzC、都不是D、50Hz正确答案：D6.在三相异步电动机进行能耗制动时，切除定子绕组三相电源的同时，要在定子绕组中接通（）。

A、交流电源B、直流电源C、任意电源D、以上都不是正确答案：B7.热继电器在电动机控制线路中不能作()。

A、缺相保护B、短路保护C、过载保护D、缺相保护正确答案：B8.三相异步电动机的额定电压是指定子绕组的（）。

A、相电压B、线电压C、任意电压D、不确定正确答案：B9.三相异步电动机的额定电流是指定子绕组的（）。

A、线电流B、不确定C、相电流D、任意电流正确答案：A10.变压器一次、二次绕组的电压与其匝数的关系是（）A、成反比B、不确定C、无关D、成正比正确答案：D11.在三相异步电动机的反接制动中，限制制动电流的措施是（）。

A、在电动机的定子回路中串制动电阻。

B、使用时间继电器C、使用速度继电器D、以上都不是正确答案：A12.交流接触器的作用是（）A、频繁通断主回路B、保护主回路C、保护控制回路D、频繁通断控制回路正确答案：A13.低压断路器的型号为DZ10-100，其额定电流是（）A、10AB、100AC、10-100AD、以上都不是正确答案：B14.完成工作台自动往返行程控制要求的主要电器元件是（）。

A、行程开关B、接触器C、按钮D、刀开关正确答案：A15.电源开关之后的三相交流主电路分别用（）A、L1、L2、L3标号B、U、V、W标号C、A、B、C标号D、1、2、3标号正确答案：B16.使用电压互感器时，其二次侧不允许（）A、短路B、通路C、不确定D、开路（断路）正确答案：A17.电压互感器二次侧的额定电压一般是A、5000VB、100VC、10VD、任意正确答案：B18.用来表示电动机、电器实际位置的图是（）。

电气控制技术题库三、判断：（每题2分）1、开关电器在所有电路都可直接接负载。

（X ）2、主令电器在自动控制系统中接入主回路。

（X ）3、刀开关安装时，手柄要向上装。

接线时，电源线接在上端，下端接用电器。

（√）4、熔断器在电路中既可作短路保护，又可作过载保护。

（X ）5、热继电器在电路中既可作短路保护，又可作过载保护。

（X ）6、接触器按主触点通过电流的种类分为直流和交流两种。

（√）7、继电器在任何电路中均可代替接触器使用。

（X ）8、电气原理图绘制中，不反映电器元件的大小。

（√）11、电气原理图设计中，应尽量减少电源的种类。

（√）12、电气原理图设计中，应尽量减少通电电器的数量。

（√）13、电气接线图中，同一电器元件的各部分不必画在一起。

（X ）14、热继电器和过电流继电器在起过载保护作用时可相互替代。

（X ）15、一台线圈额定电压为220V的交流接触器，在交流220V和直流220V的电源上均可使用。

（X ）16、检修电路时，电机不转而发出嗡嗡声，松开时，两相触点有火花，说明电机主电路一相断路。

（√）18、时间继电器之所以能够延时，是因为线圈可以通电晚一些。

（X ）19、熔断器的额定电流大于或等于熔体的额定电流。

（√）20、中间继电器实质上是电压继电器的一种，只是触点多少不同。

（√）21、分析控制电路最基本的方法是查线读图法。

（√）24、交流接触器通电后，如果铁芯吸合受阻，会导致线圈烧毁。

（√）25、低压断路器是开关电器，不具备过载、短路、失压保护。

（X ）27、热继电器的电流整定值是触点上流过的电流值。

（X ）29、正在运行的三相异步电动机突然一相断路，电动机会停下来。

（X ）30、在控制电路中，额定电压相同的线圈允许串联使用。

（X ）31、在正反转电路中，用复合按钮能够保证实现可靠联锁。

（√）33、低压断路器具有失压保护的功能。

（√）34、电压线圈并联在电源两端，匝数多，阻抗小，电流线圈串联在电路中，导线细，电流大。

电气控制试题及答案一、单项选择题（每题2分，共10分）1. 在电气控制系统中，通常使用什么类型的继电器来实现过载保护？A. 时间继电器B. 电压继电器C. 热继电器D. 电流继电器答案：C2. 交流接触器的线圈通电后，触点会发生什么变化？A. 触点断开B. 触点闭合C. 触点保持不变D. 触点闪烁答案：B3. 电气控制电路中，熔断器的作用是什么？A. 保护电路过载B. 保护电路短路C. 保护电路过压D. 保护电路欠压答案：B4. 以下哪个元件不是电气控制电路中常用的开关元件？A. 按钮B. 接触器C. 继电器D. 电阻答案：D5. 电气控制系统中，三相异步电动机的启动方式通常有哪几种？A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 电气控制系统中，下列哪些元件可以用于实现时间控制？A. 时间继电器B. 热继电器C. 按钮D. 接触器答案：A2. 电气控制系统中，下列哪些元件可以用于实现过载保护？A. 热继电器B. 熔断器C. 电流继电器D. 电压继电器答案：A, B3. 在电气控制系统中，下列哪些元件可以用于实现短路保护？A. 熔断器B. 热继电器C. 电流继电器D. 电压继电器答案：A, C4. 电气控制系统中，下列哪些元件可以用于实现过压保护？A. 过压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B5. 在电气控制系统中，下列哪些元件可以用于实现欠压保护？A. 欠压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B三、判断题（每题2分，共10分）1. 电气控制系统中，按钮通常用于实现紧急停止功能。

（正确）2. 热继电器在电动机启动时立即动作，以防止电动机启动电流过大。

（错误）3. 熔断器在电路中主要起到过载保护作用。

（错误）4. 交流接触器的线圈断电后，触点会自动断开。

（正确）5. 电气控制系统中，三相异步电动机的星-三角启动方式可以减少启动电流。

本试卷共 2 页，请核对试卷页数，班级、姓名等信息写在左侧，否则试卷无效。

一、填空题（共30分，每空1分） 1．低压电器是指工作在交流 V 、直流 V 以下的线路中起控制、检测、 转换及调节作用的电器。

2．接触器的结构主要由电磁机构、 和 等组成。

接触器的触点分 _____ __与 _____________，其中前者用于通断较大电流的________，后者用于通断小电流的控制电路。

型号是CJ20-40的接触器中CJ 表示 ，40表示 。

3．热继电器是利用___ ___ __原理来切断电路的一种保护电器，它通常用作电动机的_ _____保护。

热继电器的热元件串接在 电路中，常闭触点串接在 电路中。

4．使三相交流异步电动机正、反向旋转，只要将接至电动机的三相电源进线中，任意 ______________ 接线对调。

要实现直流电动机的正反转运行可以有两种基本方法，即改变 或改变励磁电流的方向。

5．低压断路器又称 ，在电路发生 、 过载 、失压或欠电压等故障时，能自动故障电路，是低压配电线路中应用广泛的一种开关电器6．常用的减压起动方法有定子绕组串电阻减压起动、丫—△换接减压起动和、 等起动方法。

其中丫—△减压起动的电动机在正常运行时，电动机定子绕组必须是_________连接的。

7．速度继电器主要用于笼型异步电动机的反接制动线路中。

反接制动时，当电动机速度下降到接近零时，就由 及时切断反相电源，以免电动机反向再起动。

速度继电器的动作转速一般是大于 r/min ，复位速度一般是小于 r/min 。

8．三相交流异步电动机的调速方法有3种，即变极调速、 和 。

其中变极调速仅适用于 电动机。

9．排除机床电气故障的常用方法有三种，即电阻法、电压法和短路法。

采用电阻法测量电路故障时，机床设备必须处于 状态。

采用电压法测量电路故障时，机床设备必须处于 状态。

10．C6140T 车床的主运动是主轴的旋转运动，由主轴电动机拖动。

淮安信息职业技术学院电机与电气控制》期末统考模拟试卷三一、填空题（10×3分）1．直流电机的调速方法有、、。

2．变压器空载运行时，一次绕组流过的电流（很大、很小）。

带载运行时，电流会（增加、减小），且次电流的大小决定着次电流的大小。

3．列举几个特殊变压器：、、、肪冲变压器、多绕组变压器。

4．改变交流电机的转向可以通过改变实现。

5．笼型异步电机的降压起动方法有：、、。

6．行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

7．接触器可用于频繁通断电路，又具有保护作用。

8．伺服电机又称电机，在自动控制系统中作为元件。

它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。

9．制动措施可分为电力制动和机械制动两大类。

电力制动有、两种，是用电气的办法使电动机产生一个与转子转向相反的制动转矩。

电磁机械制动是用电磁铁操纵机械产生制动力矩，如、等。

10．速度继电器是用来反映变化的自动电器。

动作转速一般不低于300r/min，复位转速约在。

二、判断题（10×2分）1．并励电机在运行时断开励磁绕组对电机运行没有多大的影响。

（）2．三相交流电机在缺相后仍可继续运行。

（）3．换向器是直流电机特有的装置。

（）4．电流、电压互感器属于特殊变压器。

（）5．绕线电机不能采用变级调速。

（）6．绕线电机多用于起重运输场合。

（）7．异步是指转子转速与磁场转速存在差异。

（）8．热继电器和过电流继电器在起过载保护作用时可相互替代。

（）9．选用空气式时间继电器要考虑环境温度的影响。

（）10．单相电机一般需借用电容分相方能起动。

起动后电容可要可不要。

（）三、简答题（4×5分）1．简述三相异步电动机的主要结构及其工作原理。

2．三相异步电动机正常运行时，如果转子突然被卡住而不能转动，试问这时电动机的电流有何改变？对电动机有何影响？3．电动机主电路中已装有熔断器，为什么还要装热继电器？它们的作用是否相同？在摇臂钻床中，带动摇臂升降的电机为何不用热继电器作过载保护？4．交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题？为什么？线圈电压为220V的交流接触器，误接入380V交流电源，会发生什么问题？为什么？四、分析与计算（2×10分）1．一台并励直流电动机，P N=10KW，U N=220V，I f=1.17A，ηN=84.5%，n N=1500r/min，Ra=0.316Ω，电机拖动恒定不变的负载转矩且在额定运行情况下，调节励磁电阻使磁通减少15%，求：（1）磁通突然减少瞬间的电枢电流。

电气控制技术试题及答案一、选择题（每题2分，共20分）1. 电气控制技术中，常用的控制元件不包括以下哪一项？A. 继电器B. 接触器C. 变压器D. 按钮2. 以下哪个不是电气控制电路的基本组成部分？A. 电源B. 负载C. 导线D. 电阻3. 电气控制系统中，实现远程控制的主要元件是：A. 继电器B. 接触器C. 传感器D. 定时器4. 在电气控制技术中，以下哪个不是继电器的类型？A. 电磁继电器B. 固态继电器C. 光电继电器D. 机械继电器5. 电气控制电路中，实现过载保护的元件是：A. 熔断器C. 接触器D. 继电器6. 电气控制系统中，用于实现自动控制的元件是：A. 传感器B. 继电器C. 接触器D. 定时器7. 电气控制技术中，实现短路保护的元件是：A. 熔断器B. 断路器C. 过载继电器D. 热继电器8. 电气控制系统中，用于实现时间控制的元件是：A. 传感器B. 定时器C. 继电器D. 接触器9. 在电气控制技术中，实现电压转换的元件是：A. 变压器B. 继电器C. 接触器D. 断路器10. 电气控制技术中，用于实现远程监控的元件是：A. 传感器B. 继电器D. 定时器答案：1-5 CADBA 6-10 ABBCA二、填空题（每空1分，共10分）1. 电气控制系统中，______是实现自动控制的核心元件。

2. 电气控制技术中，______可以用于实现电路的过载保护。

3. 继电器的工作原理是通过______来控制电路的通断。

4. 电气控制系统中，______是实现远程控制的重要元件。

5. 定时器在电气控制技术中，主要用于实现______控制。

6. 在电气控制技术中，______可以实现电路的短路保护。

7. 电气控制系统中，______是实现电压转换的主要元件。

8. 传感器在电气控制技术中，主要用于实现______。

9. 接触器在电气控制技术中，主要用于实现______控制。

10. 电气控制技术中，______是实现时间控制的主要元件。

本试卷共 3 页，请核对试卷页数，班级、姓名等信息写在左侧，否则试卷无效。

一、填空题（共15分，每空1分）1．接触器的结构主要由电磁机构、和等组成。

型号CJ20-63接触器的含义是.。

2．常用的熔断器类型有插入式、螺旋式、有填料封闭管式和无填料封闭管式等，其中RT18系列表示熔断器。

3．速度继电器的动作转速一般是大于r/min，复位速度一般是小于r/min.。

4．低压断路器又称，在电路发生、过载、失电压或欠电压等故障时，能自动分断故障电路，是低压配电线路中应用广泛的一种开关电器。

5．三相异步电动机的减压起动，是指起动时降低加在电动机定子绕组上的电压，待电动机起动后再将电压恢复到，使之在额定电压下运转。

减压起动的常用方法有星－三角减压起动、、定子串电阻减压起动等。

6．三相交流异步电动机的调速方法有3种，即调速、调速和变转差率调速。

7．直流电动机主要由电枢回路和励磁回路两部分构成，其中按励磁绕组与电枢绕组的关系，直流电动机分成4种类型，即直流电动机、直流电动机、并励直流电动机和复励直流电动机。

8．三相异步电动机的制动控制方法有：机械制动和。

二、判断题（用√和⨯表示，每小题1分，共20分）1．开启式负荷开关安装时，合闸状态手柄应朝下。

…………………………………………………（）2．异步电动机直接启动时的启动电流为额定电流的4～7倍，所以电路中配置的熔断器的额定电流也应按电动机额定电流的4～7倍来选择。

…………………………………………………………（）3．交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。

……………………………………（）4．一定规格的热继电器，其所装的热元件规格可能是不同的。

……………………………………（）5．失压保护的目的是防止电压恢复时电动机自行起动。

…………………………………………（）6．可以通过改变通入三相异步电动机定子绕组的电源相序来实现其正反转控制。

……………（）7．在正反转电路中，设置电气互锁的目的是避免正反转接触器线圈同时得电而造成主电路电源发生短路。
